34
先导式顺序阀
ppt课件
35
顺序阀和溢流阀的不同之处：
(1) 溢流阀的进口压力在通流状态下基本不变。 而顺序阀一般不控制系统压力。 (2) 溢流阀出口直接接油箱，而顺序阀需单独泄 油口接油箱。 (3)溢流阀的出口必须回油箱，顺序阀出口可接
负载。
ppt课件
36
• 溢流阀、减压阀和顺序阀之区别
ppt课件
ppt课件
32
内控式顺序阀
1）结构： 有单独泄油口。 2）工作原理：
p 1< ps ,进出口不通；
p 1> ps ,接通。
3）特点：内部控制。
ppt课件
33
外控式顺序阀
1）结构：控制油口。 2）工作原理： pK < ps ,不通； pK > ps ,进出口接通。 3）特点： 外部控制。
ppt课件
如图所示为一定位与夹紧回路其前进的动作顺序是先定位后夹紧后退是同时退在大型压床上由于压柱很重为防止因自重而产生的自走现象因此必须加装平衡阀顺序阀如图所示
6.3 压力控制阀
ppt课件
1

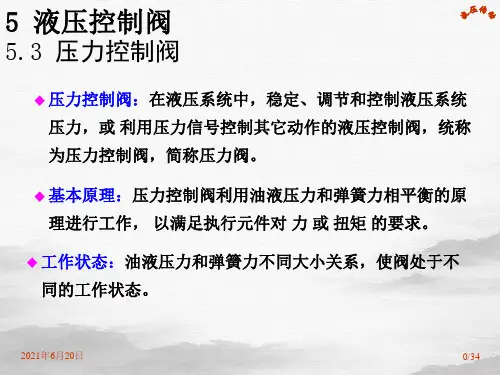

压力控制阀
作用：控制液压系统压力或利用压力作为信号来控制 其它元件动作。 分类： 1.控制液压系统中油液压力 如：溢流阀、减压阀。 2.利用液压力作为信号控制其它元件动作 如：顺序阀、压力继电器。 结构：阀体、阀芯、弹簧等 共同工作原理： 利用作用于阀芯上的液压力与弹簧力相平衡的原 理进行工作。
ppt课件
12
特点：
因为时利用主阀芯上下两端液体压力差与弹簧 力相平衡来进行压力控制，所以主阀芯的弹簧不 需要很大的刚度，调压轻便，常用在压力较高或 流量较大的场合。
职能符号：
ppt课件
