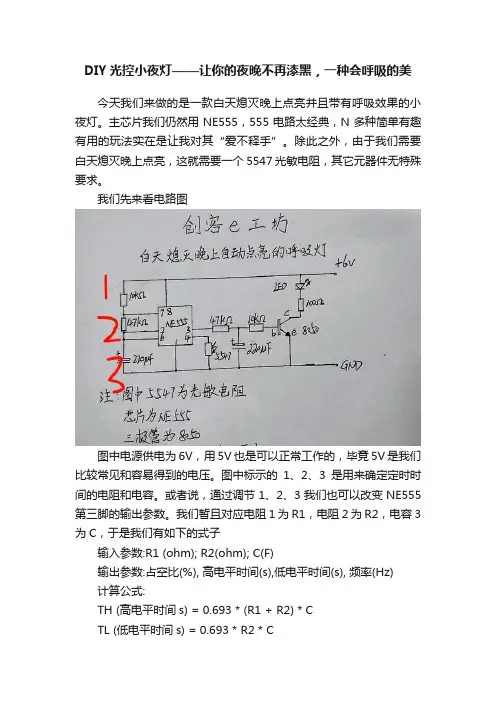

小夜灯电路原理图

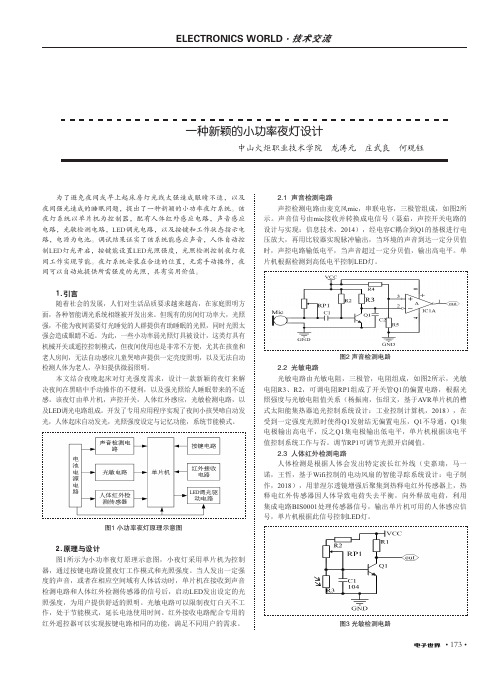

• 173•为了避免夜间或早上起床房灯光线太强造成眼睛不适，以及夜间强光造成的睡眠问题，提出了一种新颖的小功率夜灯系统。

该夜灯系统以单片机为控制器，配有人体红外感应电路，声音感应电路，光敏检测电路，LED调光电路，以及按键和工作状态指示电路，电源为电池。

调试结果证实了该系统能感应声音，人体自动控制LED灯光开启，按键能设置LED光照强度，光照检测控制夜灯夜间工作实现节能。

夜灯系统安装在合适的位置，无需手动操作，夜间可以自动地提供所需强度的光照，具有实用价值。

1.引言随着社会的发展，人们对生活品质要求越来越高，在家庭照明方面，各种智能调光系统相继被开发出来。

但现有的房间灯功率大，光照强，不能为夜间需要灯光睡觉的人群提供有助睡眠的光照，同时光照太强会造成眼睛不适。

为此，一些小功率弱光照灯具被设计，这类灯具有机械开关或遥控控制模式，但夜间使用也是非常不方便，尤其在孩童和老人房间，无法自动感应儿童哭啼声提供一定亮度照明，以及无法自动检测人体为老人，孕妇提供微弱照明。

本文结合夜晚起床对灯光强度需求，设计一款新颖的夜灯来解决夜间在黑暗中手动操作的不便利，以及强光照给人睡眠带来的不适感。

该夜灯由单片机，声控开关，人体红外感应，光敏检测电路，以及LED 调光电路组成。

开发了专用应用程序实现了夜间小孩哭啼自动发光，人体起床自动发光，光照强度设定与记忆功能，系统节能模式。

图1 小功率夜灯原理示意图2.原理与设计图1所示为小功率夜灯原理示意图，小夜灯采用单片机为控制器，通过按键电路设置夜灯工作模式和光照强度。

当人发出一定强度的声音，或者在相应空间域有人体活动时，单片机在接收到声音检测电路和人体红外检测传感器的信号后，启动LED 发出设定的光照强度，为用户提供舒适的照明。

光敏电路可以限制夜灯白天不工作，处于节能模式，延长电池使用时间。

红外接收电路配合专用的红外遥控器可以实现按键电路相同的功能，满足不同用户的需求。

2.1 声音检测电路声控检测电路由麦克风mic ，串联电容，三极管组成，如图2所示。

5v光敏电阻小夜灯电路解释说明以及概述1. 引言：1.1 概述光敏电阻作为一种重要的光敏元件，具有灵敏度高、响应速度快等特点，在许多电路设计中广泛应用。

小夜灯作为一种实用的照明装置，通常需要根据环境亮度自动调节亮暗程度。

本文将介绍一种基于5v光敏电阻的小夜灯电路设计方案，通过对光敏电阻原理、设计要点以及实验验证与性能分析等内容的研究，实现小夜灯的智能化和节能化。

1.2 文章结构本文共分为五个部分。

第一部分是引言，主要概述了文章的内容和结构；第二部分介绍了光敏电阻的原理，包括什么是光敏电阻、工作原理以及在电路中的应用；第三部分详细叙述了5v光敏电阻小夜灯电路的设计要点，包括选择适合的元件和连接方式，并提供相关示意图；第四部分通过实验验证和性能分析来评估该电路设计方案的可行性和性能表现；最后一部分是结论与展望，总结了对该小夜灯电路的实验研究，并提出了改进方向和未来的研究方向。

1.3 目的本文的目的是介绍一种基于5v光敏电阻的小夜灯电路设计方案。

通过深入了解光敏电阻原理和其在电路中的应用，结合设计要点进行详细阐述，通过实验验证与性能分析来评估该设计方案的可行性和效果。

最后，总结归纳该小夜灯电路设计的优缺点，并探讨改进方向和未来研究方向。

希望通过这篇文章能够使读者对5v光敏电阻小夜灯电路有更全面、深入的理解，并为相关领域的研究与应用提供参考依据。

2. 光敏电阻原理2.1 什么是光敏电阻光敏电阻，也被称为光探头或LDR（Light Dependent Resistor），是一种能够根据外界光照强度变化而改变电阻值的电子元件。

它基于光电效应原理，具有灵敏度高、成本低廉等特点，并常常用于各种感应和控制装置中，如小夜灯、自动照明系统等。

2.2 光敏电阻的工作原理光敏电阻的工作原理基于半导体材料的特性。

它通常由半导体材料锗或硒化镉制成，在无外界光照时，电子在半导体晶格内受到束缚，构成价带与导带之间的固有禁带。

这种固有禁带宽度难以跨越。

小夜灯原理图小夜灯是一种常见的家居用品，它能够为夜间提供柔和的光线，让人在黑暗中也能够看清周围的环境。

小夜灯的原理图是指小夜灯内部的电路连接图，通过这个图可以清晰地了解小夜灯的工作原理和电路结构。

下面我们就来详细介绍一下小夜灯的原理图。

首先，小夜灯的原理图中包括了几个主要的元件，分别是电源模块、光控模块和发光模块。

电源模块通常由电池或者电源适配器组成，它提供了小夜灯所需的电能。

光控模块则是用来感知环境光线的强弱，从而控制小夜灯的开关。

发光模块则是小夜灯的发光部分，通常采用LED作为光源。

在小夜灯的原理图中，电源模块和发光模块之间通过一定的电路连接起来，这个连接包括了电源的正负极、电阻、开关等元件。

而光控模块则通过光敏电阻或者光敏电子管来感知环境光线，并通过控制电路来实现小夜灯的自动开关。

当环境光线较暗时，光控模块感知到光线的变化，会通过电路控制发光模块的开启，从而使小夜灯亮起；而当环境光线较亮时，光控模块则会关闭电路，使小夜灯熄灭。

这样，小夜灯就能够根据环境光线的变化来自动调节亮度，为人们提供舒适的照明环境。

除了以上介绍的基本原理外，小夜灯的原理图中还可能包括一些额外的功能模块，比如声控模块、定时模块等。

这些功能模块可以根据实际需求来进行扩展，从而实现小夜灯的更多功能。

总的来说，小夜灯的原理图是小夜灯内部电路连接的图纸，通过这个图纸我们可以清晰地了解小夜灯的工作原理和电路结构。

它包括了电源模块、光控模块、发光模块等主要元件，通过这些元件之间的连接来实现小夜灯的自动开关和亮度调节。

同时，根据实际需求，还可以在原理图中加入一些额外的功能模块，从而实现小夜灯的更多功能。

希望本文能够对小夜灯的原理图有所帮助，让大家对小夜灯有更深入的了解。

创意感应式小夜灯——趣味科技小制作夜里起床上卫生间时，开着大灯既刺眼又影响身边正在熟睡的人，摸着黑又磕磕碰碰不安全；同样，半夜醒来开大灯看时间时，强光刺激，不仅影响身边的人，而且也会使自己睡意全无。

另外，深夜用电脑上网时开着大灯，也会影响家人休息，关灯后操作键盘又的确不方便；家里突然停电，四周一片漆黑时，急需要一台电池供电的应急照亮小灯……这盏创意感应式小夜灯（见题图），可很好地解决上面这些生活中人人都会遇到的难题。

该灯功率只有0.7W左右，其造型独特、发光柔和、低耗能、寿命长，具有人动即亮，人不动或离开延时自动熄灭的特点，并且人体有效探测距离可在3～7m范围内连续调节，每次延时时间可在200s内连续调节。

弄懂工作原理感应式小夜灯的电路如图-1所示，它主要由人体红外感应模块（也叫热释电红外探测器）A1和USB小灯A2等组成。

图-1 感应式小夜灯电路图A1是一种基于红外线技术的自动控制模块，它能以非接触方式检测出运动人体所辐射出来的红外能，并将其转化为正脉冲电信号输出；同时，它还能有效地抑制人体辐射波长以外的红外光和可见光的干扰。

A2为三个成品USB小灯并联构成的LED小灯（虚线框内所示），只要给它接通5V直流电源，便能发出照明光。

VT为晶体三极管，这里起电子开关的作用。

当通过插头XP给图7-1所示的电路接上5V直流电时，电路自动进入待工作状态。

此时，人体红外感应模块A1的输出端OUT处于低电平，晶体三极管VT因无合适偏流而处于截止状态，USB小灯A2无电不发光。

一旦有人进入人体红外感应模块A1的有效探测区域时，其输出端OUT输出高电平，晶体三极管VT获得合适偏流而处于饱和导通状态，USB小灯A2通电发光，实现了“人动灯亮”。

经过一段时间（延时时间），如果人体红外感应模块A1未能再次探测到人体活动，则其输出端OUT自动跳变为低电平，晶体三极管VT因无合适偏流而恢复到原来的截止状态， USB 小灯A2即断电停止发光，实现了“延时自动熄灯”。

图文详解一款光控玉米小夜灯的电路原理LED光控小夜灯，灯光柔和，美观实用，所以不少家庭都喜欢选购这种灯，但这种光控小夜灯白天灯不亮时究竟耗不耗电呢？下面我们就来看看这类光控LED小夜灯的具体电路吧。

图1a为光控LED小夜灯的电路原理图（市售的大多数光控LED 小夜灯的电路原理基本上大同小异），其外观如图1b所示。

图1a中，交流220V经电容C降压、整流桥MB10F桥式整流后，产生一脉动直流Va（由于无电容滤波，故为脉动直流）。

RG为光敏电阻，白天或晚上室内有照明灯点亮时，RG阻值较小，此时Va经RG、R3分压后，产生的电压Vb大于NPN型硅三极管VT的死区电压（对于硅三极管，其值一般在0.5V左右），故VT饱和导通，此时VT的c-e两极之间的饱和压降很小（0.5V以下），故贴片白光LED VD1～VD4不会被点亮。

晚上室内一片漆黑时，RG阻值变得很大，使得Vb小于VT的死区电压，故VT截止，VD1～VD4点亮。

此电路采用电容降压给4个LED供电，降压电容为0.22μF。

大家知道，在电压为交流220V、交流频率为50Hz时，用1μF的电容降压可以产生约69mA的驱动电流。

这里用的是0.22μF，可产生约15mA 的电流来驱动4个白光LED。

这种光控小夜灯，白天虽然其LED灯珠不会点亮，但此时VT是导通的，其消耗的电流跟晚上灯亮时消耗的电流一样大。

可见这种简单的光控方式并不节电，其功耗为220Vx0.015A＝3.3W。

只要其一直插在插座上，这种光控灯就相当于一个3.3W的负载在昼夜不停地消耗着电能。

这种光控的小夜灯虽然比那种带开关的小夜灯使用起来方便一些，但不节电。

若家里用好几个这种灯，浪费的电能更可观。

图2为这种光控小夜灯的内部电路板。

其采用贴片元件焊接。

上面那个4脚的元件为贴片整流桥，型号为MB10F，其额定电流为0.5A，耐压值为1000V（见图4）。

图3为内部电路板的另一面。

图5为晚上室内有灯光，光控小夜灯不亮时的图片。

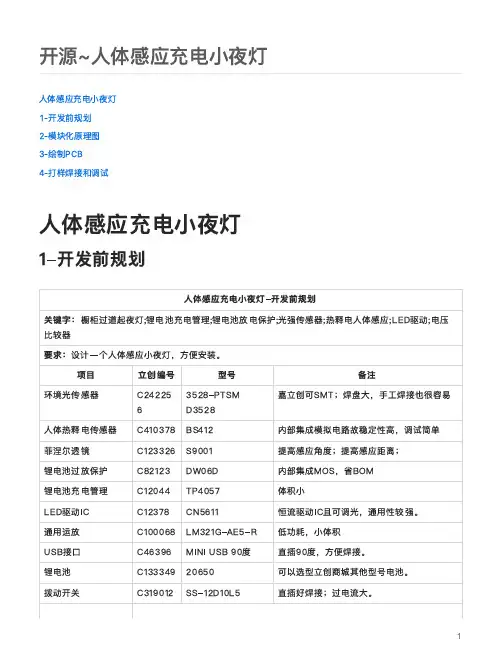

开源~⼈体感应充电⼩夜灯⼈体感应充电⼩夜灯-开发前规划-模块化原理图-绘制PCB-打样焊接和调试⼈体感应充电⼩夜灯1-开发前规划⼈体感应充电⼩夜灯-开发前规划关键字：橱柜过道起夜灯;锂电池充电管理;锂电池放电保护;光强传感器;热释电⼈体感应;LED驱动;电压⽐较器要求：设计⼀个⼈体感应⼩夜灯，⽅便安装。

项⽬⽴创编号型号备注环境光传感器C2422563528-PTSMD3528嘉⽴创可SMT；焊盘⼤，⼿⼯焊接也很容易⼈体热释电传感器C410378BS412内部集成模拟电路故稳定性⾼，调试简单菲涅尔透镜C123326S9001提⾼感应⻆度；提⾼感应距离；锂电池过放保护C82123DW06D内部集成MOS，省BOM锂电池充电管理C12044TP4057体积⼩LED驱动IC C12378CN5611 恒流驱动IC且可调光，通⽤性较强。

通⽤运放C100068LM321G-AE5-R低功耗，⼩体积USB接⼝C46396MINI USB 90度直插90度，⽅便焊接。

锂电池C133********可以选型⽴创商城其他型号电池。

拨动开关C319012SS-12D10L5直插好焊接；过电流⼤。

确认电压电池跌落范围：2.4V~4.2V ；上述所有IC 的正常⼯作范围均在电池范围内。

环境光安装位置主板的任意位置，要进⼊“灯下⿊”的区域，同时⽩天能感测到光。

板⼦结构板⼦侧⾯安排槽孔⽤来安装轧带，安装DIY 的灯罩；上下两层板，上层板全部安排为LED ，下层板⻓度约6.8CM ，上层板约3CM ；下层板和电池叠加在⼀起；上下板⽤⻓排针链接；⼈体感应安装位置在主板上可以突出⼀部分，专⻔露出传感器。

开关安装位置底板安排充电指示灯；侧⾯安装电池供电开关，在过放保护后级安装。

功能设计1，可通过普通充电头进⾏充电，并有指示。

2，开关能控制开关。

3，感应成功⼀次亮灯30S 左右。

4，⽩天不亮，没有⼈不亮。

5，背⾯安装铁棒的位置，便于⽤磁铁吸住。

1、电路原理分析按如图1.1所以连接电路，我们设计的光控小夜灯主要是由电源电路、光控电路、稳压电路以及照明几个部分组成。

光控电路主要是通过监控光线的亮暗来实现对于灯的使用，从而实现白天灯泡不亮晚上灯泡自动点亮。

图 1.1总电路图二极管D1~D4单相桥式全波整流给电容C1电阻R1阻容降压，电阻R2进行限流，稳压二极管D5稳压为12V直流电，三极管B极电压由电阻R3R5分压决定，如果有亮光，光敏电阻RP阻值减小，B极电位较低，则会不导通三极管9014，让 4个LED灯熄灭；如果黑暗，则光敏电阻RP阻值增大，三极管B极输入电压随之升高，达到4个LED串联压降+0.7V后，承受电容C2的滤波而点亮LED，电阻R3电阻R4限流保护电路。

2、元器件介绍2.1发光二极管它是半导体二极管的一种，可以把电能转换成光能；简写为LED。

发光二极管与普通二极管一样都是由一个PN结构成，也是具有单向导电性。

当发光二极管加上正向电压以后，从P区到N的空穴和N区到P区的电子，在PN结附近分别于N区的电子和P区的空穴进行复合，而产生自发辐射的荧光。

如图2.1 2.2光敏电阻光敏电阻又称为光导管，常用的制作材料具有在特定波长的光照下，其阻值迅速变小的特性。

这是因为光照产生的载流子参与了导电，在外加的电场作用在作漂移运动，电子奔向电源的正极，空穴奔向电源的负极，从而实现光敏电阻图2.2光敏电阻实物图图2.1发光二极管实物图的迅速变小。

光敏电阻是利用半导体的光电效应制作的一种电阻值随之会发生强弱变化的电阻。

入射光强，则电阻小，入射光弱，则电阻大。

如图2.22.3光控开关图2.3暗激发继电器开关电路以光敏电阻为核心元件的带继电器控制输出的光控开关电路有许多形式，如自锁亮激发、暗激发及精密亮激发、暗激发等等，下面给出几种典型电路。

图2.3是一种简单的暗激发继电器开关电路。

其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升激发VT1导通，VT2的激励电流使继电器工作，常开触点闭合，常闭触点断开，实现对外电路的控制。
