应急照明灯原理分析与电路图

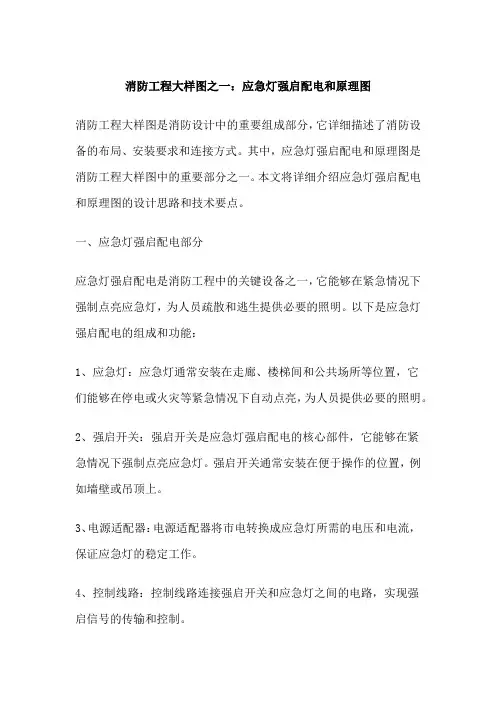

消防工程大样图之一：应急灯强启配电和原理图消防工程大样图是消防设计中的重要组成部分，它详细描述了消防设备的布局、安装要求和连接方式。

其中，应急灯强启配电和原理图是消防工程大样图中的重要部分之一。

本文将详细介绍应急灯强启配电和原理图的设计思路和技术要点。

一、应急灯强启配电部分应急灯强启配电是消防工程中的关键设备之一，它能够在紧急情况下强制点亮应急灯，为人员疏散和逃生提供必要的照明。

以下是应急灯强启配电的组成和功能：1、应急灯：应急灯通常安装在走廊、楼梯间和公共场所等位置，它们能够在停电或火灾等紧急情况下自动点亮，为人员提供必要的照明。

2、强启开关：强启开关是应急灯强启配电的核心部件，它能够在紧急情况下强制点亮应急灯。

强启开关通常安装在便于操作的位置，例如墙壁或吊顶上。

3、电源适配器：电源适配器将市电转换成应急灯所需的电压和电流，保证应急灯的稳定工作。

4、控制线路：控制线路连接强启开关和应急灯之间的电路，实现强启信号的传输和控制。

应急灯强启配电的工作原理和流程如下：1、在正常情况下，应急灯处于待机状态，强启开关处于关闭状态。

2、当发生紧急情况时，强启开关被触发，启动控制线路，传递强启信号。

3、应急灯接收到强启信号后，自动点亮，为人员提供必要的照明。

二、应急灯强启配电原理图部分应急灯强启配电原理图是描述应急灯强启配电工作原理和电路连接的图表。

以下是应急灯强启配电原理图的设计思路和技术要点：1、标注各个元器件的位置和作用：在原理图中，需要清晰标注出强启开关、电源适配器、控制线路和应急灯等元器件的位置和作用。

2、描述各个元器件的连接方式和原理：在原理图中，需要详细描述各个元器件之间的连接方式和原理，包括电源连接、控制线路连接等。

3、绘制原理图并进行详细说明：在绘制原理图时，需要使用规范的电路符号和标注方式，以便于阅读和理解。

同时，需要对原理图进行详细说明，包括各个元器件的作用、工作原理和操作流程等。

以下是应急灯强启配电原理图示例：在上述电路图中，Power Adapter为电源适配器，为整个电路提供电源；Emergency Light为应急灯；Control Circuit为控制线路；Strong-start Switch为强启开关。

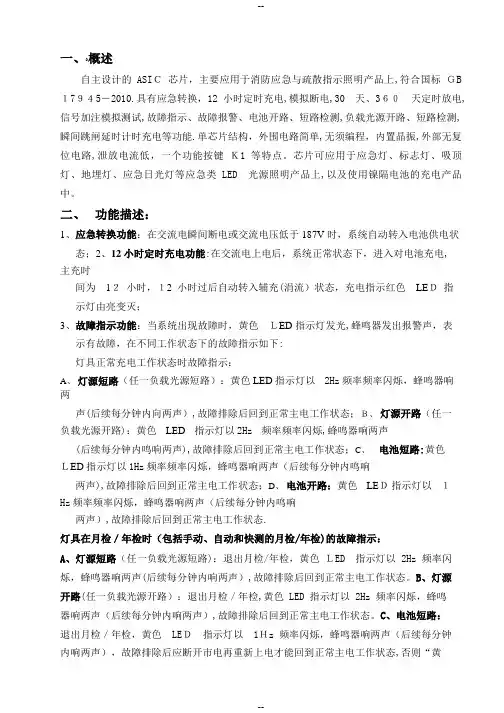

一、ﻩ概述自主设计的 ASIＣ芯片，主要应用于消防应急与疏散指示照明产品上,符合国标ＧB １7９４5－2010.具有应急转换，12 小时定时充电,模拟断电,30 天、3６０天定时放电,信号加注模拟测试,故障指示、故障报警、电池开路、短路检测,负载光源开路、短路检测,瞬间跳闸延时计时充电等功能.单芯片结构，外围电路简单,无须编程，内置晶振,外部无复位电路,泄放电流低，一个功能按键Ｋ1 等特点。

芯片可应用于应急灯、标志灯、吸顶灯、地埋灯、应急日光灯等应急类 LED 光源照明产品上,以及使用镍隔电池的充电产品中。

二、功能描述：1、应急转换功能：在交流电瞬间断电或交流电压低于 187V 时，系统自动转入电池供电状态；2、12小时定时充电功能:在交流电上电后，系统正常状态下，进入对电池充电,主充时间为1２小时，１2小时过后自动转入辅充(涓流）状态，充电指示红色LEＤ指示灯由亮变灭；3、故障指示功能：当系统出现故障时，黄色ＬED 指示灯发光,蜂鸣器发出报警声，表示有故障，在不同工作状态下的故障指示如下:灯具正常充电工作状态时故障指示：A、灯源短路（任一负载光源短路）：黄色LED指示灯以2Hz频率频率闪烁，蜂鸣器响两声(后续每分钟内向两声）,故障排除后回到正常主电工作状态；Ｂ、灯源开路（任一负载光源开路)：黄色LED指示灯以2Hz频率频率闪烁,蜂鸣器响两声(后续每分钟内鸣响两声),故障排除后回到正常主电工作状态；C、电池短路:黄色ＬED指示灯以1Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声),故障排除后回到正常主电工作状态；D、电池开路：黄色LEＤ指示灯以１Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声）,故障排除后回到正常主电工作状态.灯具在月检／年检时（包括手动、自动和快测的月检/年检)的故障指示：A、灯源短路（任一负载光源短路)：退出月检/年检，黄色ＬED指示灯以2Hz频率闪烁，蜂鸣器响两声(后续每分钟内响两声）,故障排除后回到正常主电工作状态。

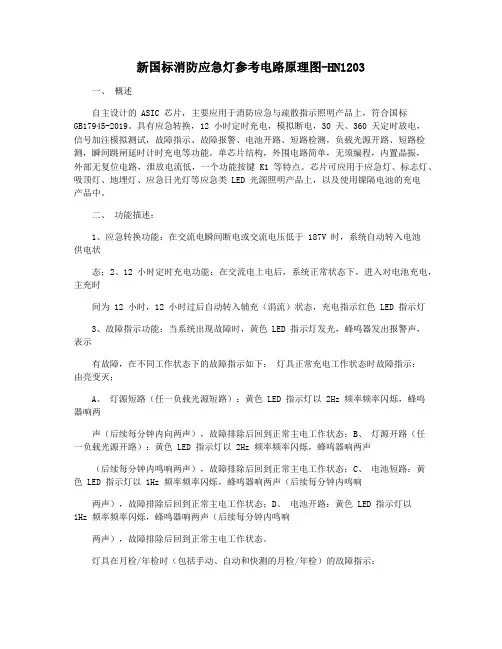

新国标消防应急灯参考电路原理图-HN1203一、概述自主设计的 ASIC 芯片，主要应用于消防应急与疏散指示照明产品上，符合国标GB17945-2019。

具有应急转换，12 小时定时充电，模拟断电，30 天、360 天定时放电，信号加注模拟测试，故障指示、故障报警、电池开路、短路检测，负载光源开路、短路检测，瞬间跳闸延时计时充电等功能。

单芯片结构，外围电路简单，无须编程，内置晶振，外部无复位电路，泄放电流低，一个功能按键 K1 等特点。

芯片可应用于应急灯、标志灯、吸顶灯、地埋灯、应急日光灯等应急类 LED 光源照明产品上，以及使用镍隔电池的充电产品中。

二、功能描述：1、应急转换功能：在交流电瞬间断电或交流电压低于 187V 时，系统自动转入电池供电状态；2、12 小时定时充电功能：在交流电上电后，系统正常状态下，进入对电池充电，主充时间为 12 小时，12 小时过后自动转入辅充（涓流）状态，充电指示红色 LED 指示灯3、故障指示功能：当系统出现故障时，黄色 LED 指示灯发光，蜂鸣器发出报警声，表示有故障，在不同工作状态下的故障指示如下：灯具正常充电工作状态时故障指示：由亮变灭；A、灯源短路（任一负载光源短路）：黄色 LED 指示灯以 2Hz 频率频率闪烁，蜂鸣器响两声（后续每分钟内向两声），故障排除后回到正常主电工作状态；B、灯源开路（任一负载光源开路）：黄色 LED 指示灯以 2Hz 频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声），故障排除后回到正常主电工作状态；C、电池短路：黄色 LED 指示灯以 1Hz 频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声），故障排除后回到正常主电工作状态；D、电池开路：黄色 LED 指示灯以1Hz 频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声），故障排除后回到正常主电工作状态。

灯具在月检/年检时（包括手动、自动和快测的月检/年检）的故障指示：A、灯源短路（任一负载光源短路）：退出月检/年检，黄色 LED 指示灯以 2Hz 频率闪烁，蜂鸣器响两声（后续每分钟内响两声），故障排除后回到正常主电工作状态。

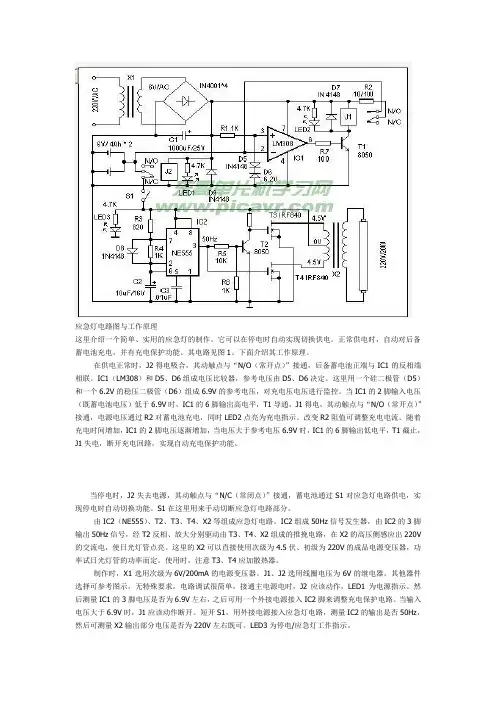

应急灯电路图与工作原理这里介绍一个简单、实用的应急灯的制作。

它可以在停电时自动实现切换供电。

正常供电时，自动对后备蓄电池充电，并有充电保护功能。

其电路见图1。

下面介绍其工作原理。

在供电正常时，J2得电吸合，其动触点与“N/O（常开点）”接通，后备蓄电池正端与IC1的反相端相联。

IC1（LM308）和D5、D6组成电压比较器，参考电压由D5、D6决定。

这里用一个硅二极管（D5）和一个6.2V的稳压二极管（D6）组成6.9V的参考电压，对充电压电压进行监控。

当IC1的2脚输入电压（既蓄电池电压）低于6.9V时，IC1的6脚输出高电平，T1导通，J1得电，其动触点与“N/O（常开点）”接通，电源电压通过R2对蓄电池充电，同时LED2点亮为充电指示。

改变R2阻值可调整充电电流。

随着充电时间增加，IC1的2脚电压逐渐增加，当电压大于参考电压6.9V时，IC1的6脚输出低电平，T1截止，J1失电，断开充电回路，实现自动充电保护功能。

当停电时，J2失去电源，其动触点与“N/C（常闭点）”接通，蓄电池通过S1对应急灯电路供电，实现停电时自动切换功能。

S1在这里用来手动切断应急灯电路部分。

由IC2（NE555）、T2、T3、T4、X2等组成应急灯电路。

IC2组成50Hz信号发生器，由IC2的3脚输出50Hz信号，经T2反相、放大分别驱动由T3、T4、X2组成的推挽电路，在X2的高压侧感应出220V 的交流电，使日光灯管点亮。

这里的X2可以直接使用次级为4.5伏、初级为220V的成品电源变压器，功率试日光灯管的功率而定。

使用时，注意T3、T4应加散热器。

制作时，X1选用次级为6V/200mA的电源变压器。

J1、J2选用线圈电压为6V的继电器。

其他器件选择可参考图示，无特殊要求。

电路调试很简单，接通主电源电时，J2应该动作，LED1为电源指示。

然后测量IC1的3脚电压是否为6.9V左右，之后可用一个外接电源接入IC2脚来调整充电保护电路。

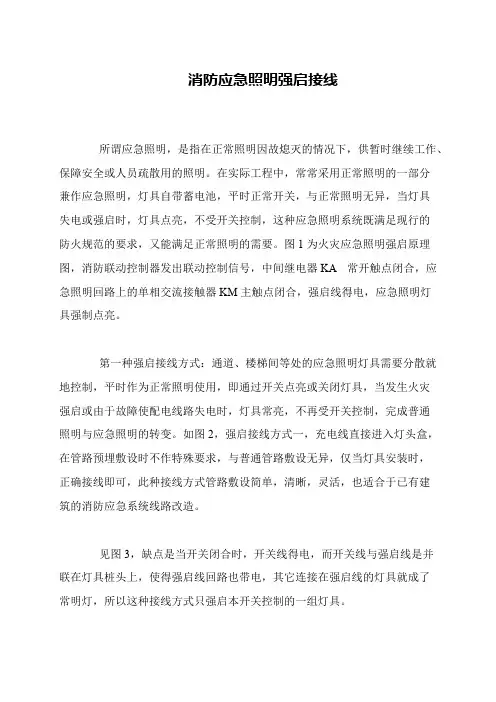

消防应急照明强启接线
所谓应急照明，是指在正常照明因故熄灭的情况下，供暂时继续工作、保障安全或人员疏散用的照明。

在实际工程中，常常采用正常照明的一部分
兼作应急照明，灯具自带蓄电池，平时正常开关，与正常照明无异，当灯具
失电或强启时，灯具点亮，不受开关控制，这种应急照明系统既满足现行的
防火规范的要求，又能满足正常照明的需要。

图1为火灾应急照明强启原理图，消防联动控制器发出联动控制信号，中间继电器KA 常开触点闭合，应急照明回路上的单相交流接触器KM主触点闭合，强启线得电，应急照明灯
具强制点亮。

第一种强启接线方式：通道、楼梯间等处的应急照明灯具需要分散就地控制，平时作为正常照明使用，即通过开关点亮或关闭灯具，当发生火灾
强启或由于故障使配电线路失电时，灯具常亮，不再受开关控制，完成普通
照明与应急照明的转变。

如图2，强启接线方式一，充电线直接进入灯头盒，在管路预埋敷设时不作特殊要求，与普通管路敷设无异，仅当灯具安装时，
正确接线即可，此种接线方式管路敷设简单，清晰，灵活，也适合于已有建
筑的消防应急系统线路改造。

见图3，缺点是当开关闭合时，开关线得电，而开关线与强启线是并
联在灯具桩头上，使得强启线回路也带电，其它连接在强启线的灯具就成了
常明灯，所以这种接线方式只强启本开关控制的一组灯具。

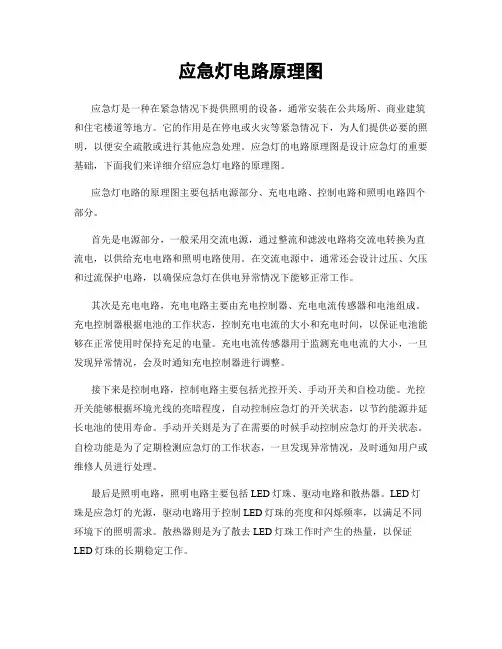

应急灯电路原理图应急灯是一种在紧急情况下提供照明的设备，通常安装在公共场所、商业建筑和住宅楼道等地方。

它的作用是在停电或火灾等紧急情况下，为人们提供必要的照明，以便安全疏散或进行其他应急处理。

应急灯的电路原理图是设计应急灯的重要基础，下面我们来详细介绍应急灯电路的原理图。

应急灯电路的原理图主要包括电源部分、充电电路、控制电路和照明电路四个部分。

首先是电源部分，一般采用交流电源，通过整流和滤波电路将交流电转换为直流电，以供给充电电路和照明电路使用。

在交流电源中，通常还会设计过压、欠压和过流保护电路，以确保应急灯在供电异常情况下能够正常工作。

其次是充电电路，充电电路主要由充电控制器、充电电流传感器和电池组成。

充电控制器根据电池的工作状态，控制充电电流的大小和充电时间，以保证电池能够在正常使用时保持充足的电量。

充电电流传感器用于监测充电电流的大小，一旦发现异常情况，会及时通知充电控制器进行调整。

接下来是控制电路，控制电路主要包括光控开关、手动开关和自检功能。

光控开关能够根据环境光线的亮暗程度，自动控制应急灯的开关状态，以节约能源并延长电池的使用寿命。

手动开关则是为了在需要的时候手动控制应急灯的开关状态。

自检功能是为了定期检测应急灯的工作状态，一旦发现异常情况，及时通知用户或维修人员进行处理。

最后是照明电路，照明电路主要包括LED灯珠、驱动电路和散热器。

LED灯珠是应急灯的光源，驱动电路用于控制LED灯珠的亮度和闪烁频率，以满足不同环境下的照明需求。

散热器则是为了散去LED灯珠工作时产生的热量，以保证LED灯珠的长期稳定工作。

综上所述，应急灯电路的原理图是设计应急灯的重要基础，通过合理设计电源部分、充电电路、控制电路和照明电路，可以确保应急灯在紧急情况下能够可靠工作，为人们提供必要的照明和安全保障。

希望本文能够对应急灯电路的原理图有所帮助，谢谢阅读！。

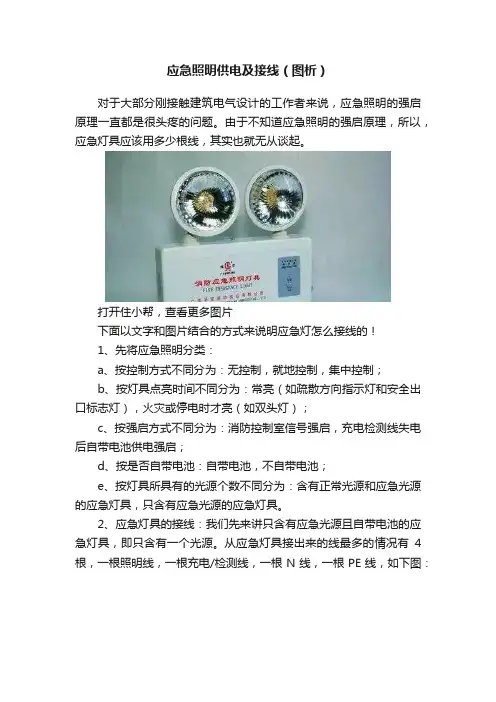

应急照明供电及接线（图析）对于大部分刚接触建筑电气设计的工作者来说，应急照明的强启原理一直都是很头疼的问题。

由于不知道应急照明的强启原理，所以，应急灯具应该用多少根线，其实也就无从谈起。

打开住小帮，查看更多图片下面以文字和图片结合的方式来说明应急灯怎么接线的！1、先将应急照明分类：a、按控制方式不同分为：无控制，就地控制，集中控制；b、按灯具点亮时间不同分为：常亮（如疏散方向指示灯和安全出口标志灯），火灾或停电时才亮（如双头灯）；c、按强启方式不同分为：消防控制室信号强启，充电检测线失电后自带电池供电强启；d、按是否自带电池：自带电池，不自带电池；e、按灯具所具有的光源个数不同分为：含有正常光源和应急光源的应急灯具，只含有应急光源的应急灯具。

2、应急灯具的接线：我们先来讲只含有应急光源且自带电池的应急灯具，即只含有一个光源。

从应急灯具接出来的线最多的情况有4根，一根照明线，一根充电/检测线，一根N线，一根PE线，如下图：充电/检测线一端接市电，另一端接应急灯具的自带电池。

顾名思义，这根线有双重作用，在市电保持有电的状态下，此线用作给应急灯具的自带电池充电，在市电失电的情况下，通过检测线，将市电的零压信号传送给自带电池，由自带电池供电给应急灯具，从而应急灯具点亮，达到启动应急灯具的作用。

这是应急灯具在充电/检测线失电后自带电池供电的强启方式。

为保证给应急灯具的自带电池充电，这根线一般情况下都是接通的，即有电状态。

平时/强启照明线的作用是：在非应急状态下，我们可以将此应急灯具作为普通灯看待和使用。

非应急状态下，与双控开关S静触头1连接的导线处于有电状态，与双控开关S静触头2连接的导线处于失电状态。

双控开关S（此双控开关非应急状态下其实是一个单联单控开关）可以实现此应急灯具的点亮和熄灭，打到静触头1时应急灯具点亮，静触头2时应急灯具熄灭。

在应急状态下且市电有电的情况下，与双控开关S静触头1、2连接的导线都处于有电状态，这根线会实现应急灯具的强启，这是消防控制室信号强启方式。

LAT型消防应急照明灯的电路原理与故障维修分析本文介绍的LAT型消防应急照明灯安装在一般工业与民用建筑中，以便停电时，为人员的疏散或消防作业提供应急性的照明，同时该灯具还具有"自检"和"自保"功能，是一款全自动型消防应急照明灯具。

灯具的外形如图1所示。

内部电路如图2所示。

图1 灯具的外形图图2 内部电路图一、电路工作原理分析1.正常状态的自动充电电路市电AC220V经C4、R16降压，由D1~D4整流、C2滤波，形成5.5-5.9V直流充电电压（与电池电压高低有关系），经R13限流、D8隔离，加到镍镉电池组正极，进行自动充电。

在充电时，由于R6和R3分压为Q2的b极提供偏压偏低，Q2截止，此时红色充电指示灯LED3经Rl0可获得1.79V电压而发光，表示电池处于充电状态。

当电池充满时（实测约为4,37V），Q2的b极偏压增高并使Q2导通，c极电压降低，LED3熄灭，表示充满电后自动转入涓流浮充状态。

2.应急状态的自动放电电路在充电过程中，充电电压经R15加到D6正极，在D6和D7的负极形成4.53V电压，该电压将D7封锁住，使D7无法导通，导致Q4的b极无偏置，使Q4截止。

正在充电时，即充电灯亮时，Q4的c极电压为一0.1V;当电池充满时，即充电灯灭时，电压变为0.03V,Q5都因b极偏压太低而截止，此时c极为高电位，电压在4.27~5.91V之间变化，所以在充电的全过程中，Lal、La2聚光灯不会亮。

当突然停电时，充电电压立刻消失，但在充电过程中，充电电压经R15、R1、D5向Cl充电，并在Q3的b极形成的0.73V电压不会立刻消失。

另一方面，当充电电压消失后，封锁在D7负极上的4.53V电压也随之消失，即D6对D7的封锁被解除，电池电压立刻经。

消防应急照明灯接线原理
消防应急照明灯的接线原理如下：
1. 普通供电模式下：将普通电源的火线和零线分别连接到应急照明灯的火线和零线上。

2. 应急供电模式下：当普通电源断电时，应急照明灯会自动切换到应急供电模式。

在应急供电模式下，应急照明灯的电池组会供电给灯具。

3. 接线方式：将应急照明灯的火线分别连接到灯具的火线接线端，将零线分别连接到灯具的零线接线端。

同时，将应急照明灯的正极线和负极线分别连接到灯具的对应电极上。

4. 自动充电：应急照明灯的电池组通常会自带充电功能，当普通供电模式下时，电池组会自动通过电源充电。

同时，应急照明灯会自动监测电池组的电量，当电量不足时，会发出报警信号。

5. 检测逻辑：应急照明灯还会配备独立的检测电路，用于检测普通供电模式和应急供电模式下的供电状态和灯具的工作状态。

当发生故障或异常时，应急照明灯会发送信号，提醒用户及时处理。

需要注意的是，在安装和操作应急照明灯时，应按照相关的标准和要求进行。

接线时，要保证接触良好、接线端子牢固可靠，以确保照明灯的正常工作和灵敏响应。

同时，应定期进行维护
保养，包括检查电源和电池组的状态、灯具的光源等。

这样可以确保应急照明灯在发生火灾或其他紧急情况下能够正常运行，为人员疏散提供充足的照明。

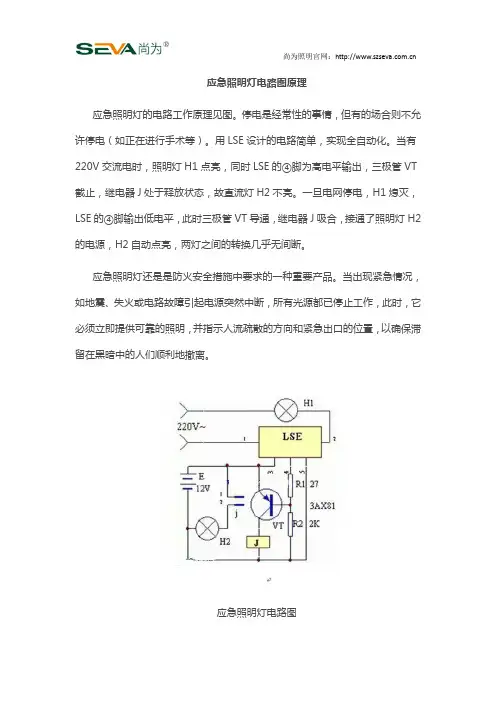

应急照明灯电路图原理
应急照明灯的电路工作原理见图。

停电是经常性的事情，但有的场合则不允许停电（如正在进行手术等）。

用LSE设计的电路简单，实现全自动化。

当有220V交流电时，照明灯H1点亮，同时LSE的④脚为高电平输出，三极管VT 截止，继电器J处于释放状态，故直流灯H2不亮。

一旦电网停电，H1熄灭，LSE的④脚输出低电平，此时三极管VT导通，继电器J吸合，接通了照明灯H2的电源，H2自动点亮，两灯之间的转换几乎无间断。

应急照明灯还是是防火安全措施中要求的一种重要产品。

当出现紧急情况，如地震、失火或电路故障引起电源突然中断，所有光源都已停止工作，此时，它必须立即提供可靠的照明，并指示人流疏散的方向和紧急出口的位置，以确保滞留在黑暗中的人们顺利地撤离。

应急照明灯电路图。

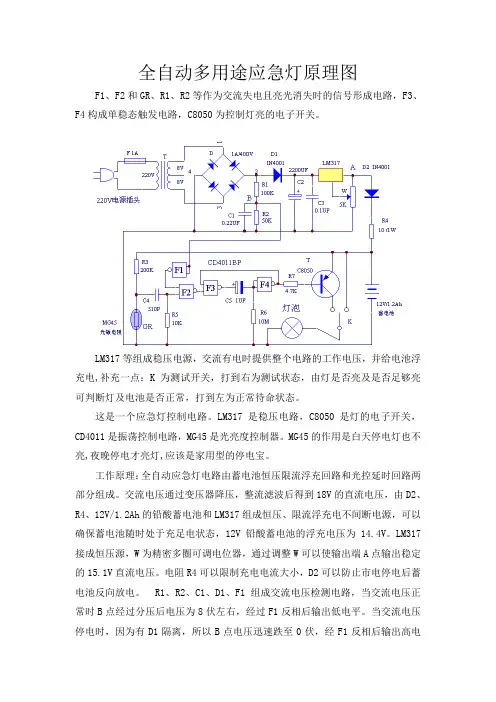

全自动多用途应急灯原理图F1、F2和GR、R1、R2等作为交流失电且亮光消失时的信号形成电路，F3、F4构成单稳态触发电路，C8050为控制灯亮的电子开关。

LM317等组成稳压电源，交流有电时提供整个电路的工作电压，并给电池浮充电,补充一点：K为测试开关，打到右为测试状态，由灯是否亮及是否足够亮可判断灯及电池是否正常，打到左为正常待命状态。

这是一个应急灯控制电路。

LM317是稳压电路，C8050是灯的电子开关，CD4011是振荡控制电路，MG45是光亮度控制器。

MG45的作用是白天停电灯也不亮,夜晚停电才亮灯,应该是家用型的停电宝。

工作原理：全自动应急灯电路由蓄电池恒压限流浮充回路和光控延时回路两部分组成。

交流电压通过变压器降压，整流滤波后得到18V的直流电压，由D2、R4、12V/1.2Ah的铅酸蓄电池和LM317组成恒压、限流浮充电不间断电源，可以确保蓄电池随时处于充足电状态，12V铅酸蓄电池的浮充电压为14.4V。

LM317接成恒压源，W为精密多圈可调电位器，通过调整W可以使输出端A点输出稳定的15.1V直流电压。

电阻R4可以限制充电电流大小，D2可以防止市电停电后蓄电池反向放电。

R1、R2、C1、D1、F1组成交流电压检测电路，当交流电压正常时B点经过分压后电压为8伏左右，经过F1反相后输出低电平。

当交流电压停电时，因为有D1隔离，所以B点电压迅速跌至0伏，经F1反相后输出高电平。

CD4011BP是COMS型四与非门集成电路，与非门工作的逻辑关系是：只有两个输入端都输入高电平时输出端才输出低电平；只要其中一个输入端输入低电平时就输出高电平。

如果将两个输入端并联成一个输入端那么这个与非门等效成一个非门。

门电路输入特性为：输入电压小于40％电源电压时为输入低电平；输入电压大于60％电源电压时为输入高电平。

输出高电平时输出电压接近正电源电压；输出低电平时输出电压接近0伏。

图中两个与非门F3、F4和C5、R6组成单稳态延时电路，延时时间由C5和R6的数值决定，按照图中的数值延时时间在10分钟左右，当延时电路进入延时单稳态时F4输出低电平，使三极管T 导通，灯泡点亮。

消防应急灯电路图工作原理奇辉GＦ066型全自动消防应急灯原理与维修消防应急灯被广泛安装于公共场所的走廊、消防通道内，属于消防专用设备。

市场上众多的消防应急灯具都是由消防公安部门监制的产品，品种繁多，但功能基本一致。

当市电停电时，消防应急灯自动点亮，来电时自动熄灭。

消防应急灯作为一种备用照明设备，在灯具内装有停电时提供电源的蓄电池，在有市电供电的情况下给电池充电。

由于长时间与220V交流电源并联在一起工作，所以易出故障。

由于属于专用产品，大多数不提供电路原理图。

附图是根据实物绘测的券枕GF-nC16型全白动消防应急灯电路原理图。

电路由电池充电电路、灯控制电路、电源电路和故障指示电路组成。

照明灯泡是L1、L2(2.5 W/3.6V螺旋式灯泡），电池是3.6V/1800mAh的镍镐可充电电池，在停电时可提供功率为Zx2.5W，照明时间不少于100min o在电路中设有三个轻触自恢复式按键：G（OFF关），K（ON开），S (TEST)试验。

三个不同颜色的状态指示灯，D12（H红色）表示充电，D13（W橙色）表示电路故障，D14（L绿色）表示外电供电。

在外电供电的情况下主供指示灯D14亮，给电池充电时D12亮。

一、工作原理1.灯控制电路由Q3,仍、Q5、Q7和键K, G构成，在无市电时，按一下K（开）键，Q5饱和导通，Q5的集电极电流通过R12使Q7维持导通；D11反向击穿工作在稳压状态，Q5的集电极电压给Q3, Q4提供偏置使其导通，点亮L1、L2。

当按一下G（关）键时，Q7截止，撤除了Q5导通条件，灯关闭。

当有市电供电时，外电源经D9使D7反向截止，Q5无法导通，键K和G都不能控制灯Ll, L2的开和关。

停电后二极管D7负极电位变为零，使其瞬间正向导通，Q5饱和导通，构成点灯电路条件，L1、L2点亮。

来一电后D7负极电位变高又反向截止，Q5截止，灯灭（起到自动控制的作用）。

点灯控制电路中D7、Q7通过R6工作在临界状态，开关键K,G只起到触发作用。

消防应急灯工作原理
消防应急灯工作原理是通过接收到消防警报或断电信号后，自动启动电池供电系统，将储存在电池中的能量转化为可供灯具照明的电能。

具体工作原理如下：
1. 接收信号：消防应急灯内置接收器，可以接收到消防警报或断电信号。

2. 启动电池供电系统：一旦接收到信号，灯具中的控制系统会立即切换到电池供电模式。

同时，电池负责提供给灯具所需的电能。

3. 电能转换：在电池供电模式下，灯具将电池储存的直流电能转换成适宜用于照明的电能。

4. 灯光发射：转换后的电能将被送到灯管或LED灯珠，通过
电流激发光源，使其发出明亮的灯光。

5. 照明效果：灯光发出后，消防应急灯能够提供足够的亮度，确保人们在火灾等紧急情况下能够清晰看到逃生通道和其他避难设施。

6. 持续供电：电池供电系统提供的电能可以持续供应一段时间，确保灯具能够持续工作，直到消防警报解除或电力恢复。

总结来说，消防应急灯工作原理是通过接收信号触发电池供电
系统，将电池储存的能量转换成可供灯具使用的电能，从而提供紧急情况下的照明。

用TWH8778的自动应急灯电路图自动应急灯，在白天或夜晚有灯光时不工作，当夜晚关灯后或停电时能自动点亮，延时一段时间后能自动熄灭。

一、电路工作原理电路原理如图所示。

该自动应急灯电路由光控灯电路、电子开关电路和延时照明电路组成。

在白天或晚上有灯光时，光敏二极管VLS受光照射而呈低阻状态，VT截止，IC内部的电子开关因⑤脚电压为0V而处于关短状态，EL不亮。

此时整机的耗电极低。

当夜晚光线由强逐渐变弱时，VLS的内阻也开始缓慢的增大，VT由截止转入导通状态，R2上的电压也逐渐增大，但由于C1的隔直流作用，此缓慢变化的电压仍不能使IC的⑤脚电压高于1.6V，故EL仍不会点亮。

若晚上关灯或停电时，光线突然变得很弱，则VLS呈高阻状态，VT迅速饱和导通，在R2上产生较大的电压降。

由于C1上电压不能突变，故在IC的⑤脚上产生一个大于1.6V的触发电压，使IC内部的电子开关接通，EL通电点亮。

与此同时，+4.8V电压通过R3、VD1和IC对C2充电，以保证即使VT截止，IC的⑤脚仍会有1.6V以上的电压，IC内部的电子开关仍维持接通状态，EL仍维持点亮。

随着C2的充电，IC的⑤脚电压逐渐降低，当该电压低于1.6V时，IC内部的电子开关关断，EL熄灭，C2通过R5、EL、R4和VD2放电，为下次工作做准备。

若将S接通，该应急灯可用于停电时的连续照明。

二、元器件选择及调试IC选用TWH8778型电子开关集成电路，VT选用9015或8550型硅PNP晶体管；VLS选用2DU系列的光敏二极管；VD1和VD2均选用IN4007或IN4148型整流二极管。

C1和C2选用耐压10V以上铝电解电容，R1~R4选用普通1/8或1/4W金属膜电阻器,R5选用1W 的金属膜电阻器，EL 选用3.8V、0.3A的手电筒用小电珠，S选用小型拨动式开关，GB用电池供电。

全部电路按图安装完毕后即可正常工作，无需调试。

应急照明灯原理分析与电路图核心提示：JYD-100消防应急灯采用、700mAh镍氢电池作为备用电源，使用时插头始终插在电源插座上。

有交流电时，外电源给电池充电；停电时，自动转为电池放电状态，将两组高亮度LED灯点亮，其照明时间≥...JYD-100消防应急灯采用、700mAh镍氢电池作为备用电源，使用时插头始终插在电源插座上。

有交流电时，外电源给电池充电；停电时，自动转为电池放电状态，将两组高亮度LED灯点亮，其照明时间≥90分钟。

下图是根据实物绘制的电路。

其工作原理：当交流供电正常时，220V交流电经过变压器降压后，输出8v交流电，然后经D1～D4整流、Cl滤波，输出10V左右直流电压。

该电压经R2、Vl、D6给电池充电。

Vl 基极接有稳压二极管DW，电阻Rl既是Vl的基极偏置电阻，又是DW的限流电阻，使Vl基极电压约为。

这样，充电电压最高约．其充电电流随着电池的电压而变化，电压越低充电电流越大；反之则越小。

在充电状态，V2饱和导通，V3由于D7、R9的作用而截止，V4也截止，LED灯不亮。

当220V交流电源因故停电时，电路中直流10V电压消失，D7正极无电压，由于V2断电前处于饱和导通状态，所以V3立刻由截止转为导通，V4基极电位升高，随之导通，LED 灯亮。

V4导通后，V4集电极为低电平，由于Rl0跨接在V3基极与V4集电极之间，它进一步使V3基极电位下降，维持V3的导通状态，LED灯一直点亮。

绿灯为主电源指示灯，红灯为充电指示灯。

绿灯亮表示220V交流电源、10v直流和Vl电路有电，红灯亮表示电池正在充电，可根据灯的亮度判断充电电流大小。

ON、OFF为LED灯的试验按钮，220V交流电源正常时，可通过这两个按钮打开或关闭LED灯，以测试电路的性能。

检修该应急灯时，可先观察两只指示灯的状态。

交流220V供电正常时，绿色指示灯和电池充电红色指示灯应亮。

如果绿灯不亮，则应检查变压器次级是否有8V交流电压输出，电容c1两端是否有10V直流电压，Vl发射极有无5V左右电压。

消防应急照明灯控制原理图它由2个三极管达林顿配置，自动结合变压器T1 ，D1和D2 。

当停电时，继电器触点关闭同时启动电池和开灯。

三极管D3和D4作为保护以防短路。

消防应急照明灯电路图消防应急灯电路图2008年07月30日 15:59 www.elecfans.co 作者：本站用户评论（0）关键字：消防应急灯电路图工作原理1.电池充电电路外电源经Q2, Q6, R8, D10对电池进行恒流充电。

当有外电源供电时，充电电流经R8, D10向电池充电，且使充电指示灯D12点亮。

2.灯控制电路由Q3,仍、Q5、Q7和键K, G构成，在无市电时，按一下K（开）键，Q5饱和导通，Q5的集电极电流通过R12使Q7维持导通；D11反向击穿工作在稳压状态，Q5的集电极电压给Q3, Q4提供偏置使其导通，点亮L1、L2。

当按一下G（关）键时，Q7截止，撤除了Q5导通条件，灯关闭。

当有市电供电时，外电源经D9使D7反向截止，Q5无法导通，键K和G都不能控制灯Ll, L2的开和关。

停电后二极管D7负极电位变为零，使其瞬间正向导通，Q5饱和导通，构成点灯电路条件，L1、L2点亮。

来一电后D7负极电位变高又反向截止，Q5截止，灯灭（起到自动控制的作用）。

点灯控制电路中D7、Q7通过R6工作在临界状态，开关键K,G 只起到触发作用。

3.试验电路当按住试验按键S不放时，Ql截止，D7负极电位变低而正偏导通，使Q5导通满足点灯条件，使L1、L2点亮。

松开S键灯随即熄灭。

试验电路的作用是测试点灯电路是否芷常。

4.电源电路220V交流经变压器（未画出）变压，整流滤波，由Ql集电极输出4.6V的直流电压。

主要提供给充电电路给电池充电。

并经R9使D14发光指示。

5.k障显示电路由D13, Q8, R17和D11组成故障指示电路，如果外电源电压过高使Q8导通，D13点亮压故障。

二、故障及检修1.电池充电失效由于电池时常处于浅充浅放状态，造成电池容量不足或失效，须更换电池。

6V应急灯电路图集应急灯电路图消防应急灯广泛用于公共场所的走廊、消防通道内。

现在各厂矿企业、大型超市、医院学校等都安装了这种应急灯。

市场上众多的消防应急灯具是由消防公安及安监部门监制的产品．品种繁多，但功能基本一致。

当市电停电时，消防应急灯自动点亮，来电时自动熄灭。

消防应急灯作为一种备用照明设备，在灯具内装有停电时提供电源的蓄电池G(或称电瓶)。

由于应急灯长时间与市电并联在一起工作，所以容易出现故障。

因属于专用产品．大多数都不提供电路图，为便于维修，笔者剖析了四款应急灯，画出了电路图见图1～图4所示，供参考。

图1所示的应急灯，是一款最简单的应急灯。

当有市电时．通过变压器B降压、整流、滤波．此时6V的直流继电吸合，常开触点闭合，使整流后的直流电通过R1降压向电瓶充电，LED作电源指示灯。

当市电停电时，6V的继电器失电．常开点断开，接通常闭点，应急灯泡ZD接到电瓶端．得电发光起到应急照明作用。

市电恢复时．回复到上述过程。

常见故障：(1)电瓶长期充电，电液干枯，过早损坏。

(2)变压器长期通电过热烧坏。

(3)最常见的是继电器线圈长期通电烧坏或其接点烧蚀。

这种灯较简易价格低．然而故障也出现得多。

图2、图3是较图1有所改进的电路，用晶体管作为无触点开关。

有市电时通过变压器降压整流滤波后的电压，一路给D2对电瓶充电，另一路给电阻R2为Q1提供基极偏压，使Q1饱和导通，Q2(或Q3)截止．灯泡ZD1、ZD2不亮，当停电时，C1端的电压消失，由于图2中D2(或图3中D3)的隔离作用，使Q1截止，此时电瓶经R3向Q2提供基极电流使其导通．灯泡ZD1、ZD2点亮。

来电时恢复上述过程．发光管LED作电源指示作用。

常见故障：由于电瓶长期充电。

又无充满保护电路．故最容易坏，其次是变压器，再就是驱动三极管Q2(或Q3)，如果灯泡长期被点亮。

管于发热，也容易损坏。

一般更换这几个元件便能正常工作。

图4所示的电路是一款比较正规的产品．当市电正常供电时。

应急照明接线原理
应急照明接线原理是指在紧急情况下，通过一些特殊的电路设计，将电源切换到备用电源上，以提供照明功能。

这种设计常见于一些需要24小时不间断照明的场所，例如商场、办公楼等。

下面是一种常见的应急照明接线原理示意图：
在平常情况下，照明电路的电源来源于市电，通过开关控制灯具的开关状态。

当市电正常供电时，灯具就可以正常工作。

然而，一旦市电供电中断，应急照明系统会自动切换到备用电源上。

备用电源通常采用蓄电池或柴油发电机等，可以在市电中断后立即为照明电路提供电力。

在市电中断后，应急照明系统会感应到市电的中断信号，并迅速将电源切换到备用电源上。

同时，系统会通过一系列的保护装置，例如保护继电器和电路断路器，保证照明电路的正常运行。

当市电恢复供电后，应急照明系统会再次感应到市电的恢复信号，并立即将电源切换回市电。

这样，照明电路就可以继续使用市电供电，同时备用电源也会自动充电，以备下次市电中断时使用。

此外，为了保证应急照明系统的可靠性，设计中还应包括自动测试功能。

系统会定时进行自检，测试备用电源的电量和性能，以确保在紧急情况下备用电源的可靠性。
