典型液压传动系统分析

液压传动系统常见故障及解决措施分析液压传动系统是现代机械设备中使用最广泛的一种传动方式，它具有传动力大、响应迅速、控制方便等特点。

但在使用过程中，由于设计、制造、维护的问题，会出现一些常见故障，本文对此进行分析，并提出相应的解决措施。

一、液压系统压力不够或泄漏原因分析：可能是油路系统内部漏油或压力不足导致。

或者是与外界的连接件（如油管、卡箍、垫片等）损坏或破损，导致压力泄漏。

解决方法：首先静下心分析原因，寻找出泄漏的位置和原因。

如果是与外部连接的零部件问题，可以对其进行检查和维修或更换。

如果是油路内部的问题，需要对油路进行检查，并更换损坏的部件。

如果是由于压力不足，可以调整液压系统的工作压力或更换大功率的泵。

二、液压系统噪声大原因分析：液压系统的噪声主要是由于流体在高速运动时所产生的振动和冲击声。

此外，如果配合间隙过大或发动机系统设备部件过于磨损，也会引起噪音。

解决方法：可以加装隔声罩、减震装置或增加噪声吸收材料，减轻噪声。

如果配合间隙过大或设备磨损严重，需要进行设备维修或更换，从而达到减少噪声的效果。

三、液压泵振动或声音异常原因分析：油的污秽堆积或传动链条过紧，会导致液压泵振动，发出异常的声音。

解决方法：首先需要清理油路中的污垢和积碳，调整泵的链条松散度，在正确的链条松散度下运行。

此外，可以使用地脚螺栓或加重平衡机构，增加液压泵的稳定性。

四、液压油温过高或过低原因分析：液压油的温度过高可能是由于液压油过度泄漏、液压系统运行时间过长、液压泵运动过程中受热过度等原因，导致液压油温度升高。

液压油温度过低可能是由于冷却系统设备故障、流体通过电磁阀时泄漏等。

解决方法：如果液压油过热，可以适当降低液压油系统的压力、增加系统散热条件，或降低油温测定点的温度。

如果液压油温过低，可以检查设备冷却系统，及时维护更换。

此外，也可以增加降温器和加热器等设备，从而控制液压油的温度。

五、液压缸运动不稳定且速度不一致原因分析：可能是电磁阀内部元件损坏、蒸汽阀门松动、油缸较大的压力建议过大等原因，导致液压缸的运动不稳定，速度不一致。

液压传动系统常见故障及解决措施分析液压传动系统是一种通过液体传输能量的传动系统，广泛应用于各种工业领域。

由于使用条件、设备老化、材料疲劳等因素，液压传动系统常常会出现故障。

以下是液压传动系统常见故障及解决措施的分析。

1. 油液泄漏：油液泄漏是液压传动系统中最常见的故障之一。

泄漏可能发生在管道连接处、密封件磨损处等地方。

解决措施包括检查并更换松动或磨损的管道连接，更换磨损的密封件，并确保正确安装密封件。

2. 油液污染：油液中的杂质和污染物会引起液压传动系统故障。

解决措施包括定期更换油液，清洁油箱和过滤器，使用高质量的滤芯以及定期检查和清洁液压元件。

3. 液压泵故障：泵是液压系统的核心组件，如果泵出现故障，会导致整个系统失效。

常见的泵故障包括泵内部磨损、密封件老化、进气等。

解决措施包括更换磨损的泵部件，更换老化的密封件，并确保泵的进气口处于正常状态。

4. 液压阀故障：液压阀是控制液压系统流量和方向的关键部件。

常见的阀故障包括卡阀、泄漏等。

解决措施包括清洁阀体和阀芯，更换磨损的阀芯密封件，并确保阀的电磁线圈和电气连接正常。

5. 缸体漏油：液压缸是液压传动系统的执行部件，如果缸体密封不良，会导致漏油现象。

解决措施包括检查并更换密封件，调整缸体连接部位，并确保缸体和活塞杆的表面光滑。

6. 液压管路振动：当液压传动系统运行时，有时会出现管路振动现象，这可能是由于管路设计不合理或液压元件安装不稳定导致的。

解决措施包括重新设计管路布局，增加支撑和减震装置，确保液压元件的牢固安装。

7. 液压泄漏噪音：许多液压系统在运行时会产生噪音，这可能是由于管路泄漏、阀阀芯松动或液压元件磨损导致的。

解决措施包括检查并更换松动的管路连接，修理或更换磨损的阀阀芯，更换磨损的液压元件，并确保液压系统中的油液是清洁的。

对于液压传动系统常见故障的解决措施，必须进行定期的检查和维护，保持设备的正常运行，并且在出现故障时及时采取正确的解决措施，以减少生产中断并延长设备使用寿命。

液压传动原理及⼏种典型应⽤简单机床液压传动系统的⼯作过程，就是液压传动系统传动⼯作原理的真实写照。

下⾯以机床液压传动系统和液压千⽄顶为例来说明液压传动的⼯作原理实例1液压千⽄顶的⼯作原理1-杠杆⼿柄2-⼩缸体3-⼩活塞4、7-单向阀5-吸油管6、10-管道8-⼤活塞9-⼤缸体11-截⽌阀12-通⼤⽓式油箱如图1.2-1所⽰，⼤缸体9和⼤活塞8组成举升液压缸。

杠杆⼿柄1、⼩缸体2、⼩活塞3、单向阀4和7组成⼿动液压泵⼯作原理：（1）如提起⼿柄使⼩活塞向上移动，⼩活塞下端油腔容积增⼤，形成局部真空，这是单向阀4打开，通过吸油管5从油箱12中吸油；（2）⽤⼒压下⼿柄，⼩活塞下移，⼩缸体下腔的压⼒升⾼，单向阀4关闭，单向阀7打开，⼩缸体下腔的油液经管道6输⼊⼤缸体9的下腔，迫使⼤活塞8向上移动，顶起重物。

（3）再次提起⼿柄吸油时，举升缸的下腔的压⼒油将⼒图倒流⼊⼿动泵内，但此时单向阀7⾃动关闭，使油液不能倒流，从⽽保证了重物不会⾃⾏下落。

不断地往复扳动⼿柄，就能不断地把油液压⼊举升缸的下腔，使重物逐渐地升起。

机械公社（4）如果打开截⽌阀11，举升缸的下腔的油液通过管道10、截⽌阀11流回油箱，⼤活塞在重物和⾃重作⽤下向下移动，回到原始位置。

对液压传动⼯作过程的分析结论：» ⼒的传递遵循帕斯卡原理» 运动的传递遵照容积变化相等的原则» 压⼒和流量是液压传动中的两个最基本的参数» 液压传动系统的⼯作压⼒取决于负载；液压缸的运动速度取决于流量» 传动必须在密封容器内进⾏，⽽且容积要发⽣变化» 传动过程中必须经过两次能量转换实例2磨床⼯作台⼯作原理1-油箱　2-过滤器　3、12、14-回油管 4-液压泵　5-弹簧　6-钢球　7-溢流阀　8-压⼒⽀管　9-开停阀　10-压⼒管　11-开停⼿柄　13-节流阀　15-换向阀　16-换向阀⼿柄　17-活塞　18-液压缸　19-⼯作台⼯作原理：（1）如图1.2-2，液压泵4在电动机（图中未画出）的带动下旋转，油液由油箱1经过滤器2被吸⼊液压泵，⼜液压泵输⼊的压⼒油通过⼿动换向阀11，节流阀13、换向阀15进⼊液压缸18的左腔，推动活塞17和⼯作台19向右移动，液压缸18右腔的油液经换向阀15排回油箱。

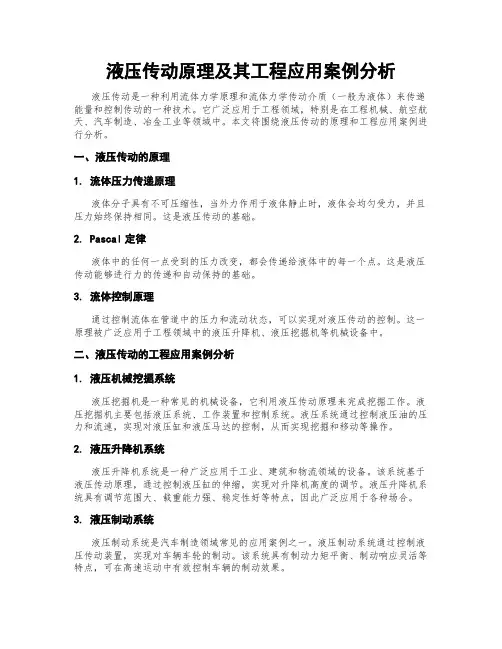

液压传动原理及其工程应用案例分析液压传动是一种利用流体力学原理和流体力学传动介质（一般为液体）来传递能量和控制传动的一种技术。

它广泛应用于工程领域，特别是在工程机械、航空航天、汽车制造、冶金工业等领域中。

本文将围绕液压传动的原理和工程应用案例进行分析。

一、液压传动的原理1. 流体压力传递原理液体分子具有不可压缩性，当外力作用于液体静止时，液体会均匀受力，并且压力始终保持相同。

这是液压传动的基础。

2. Pascal定律液体中的任何一点受到的压力改变，都会传递给液体中的每一个点。

这是液压传动能够进行力的传递和自动保持的基础。

3. 流体控制原理通过控制流体在管道中的压力和流动状态，可以实现对液压传动的控制。

这一原理被广泛应用于工程领域中的液压升降机、液压挖掘机等机械设备中。

二、液压传动的工程应用案例分析1. 液压机械挖掘系统液压挖掘机是一种常见的机械设备，它利用液压传动原理来完成挖掘工作。

液压挖掘机主要包括液压系统、工作装置和控制系统。

液压系统通过控制液压油的压力和流速，实现对液压缸和液压马达的控制，从而实现挖掘和移动等操作。

2. 液压升降机系统液压升降机系统是一种广泛应用于工业、建筑和物流领域的设备。

该系统基于液压传动原理，通过控制液压缸的伸缩，实现对升降机高度的调节。

液压升降机系统具有调节范围大、载重能力强、稳定性好等特点，因此广泛应用于各种场合。

3. 液压制动系统液压制动系统是汽车制造领域常见的应用案例之一。

液压制动系统通过控制液压传动装置，实现对车辆车轮的制动。

该系统具有制动力矩平衡、制动响应灵活等特点，可在高速运动中有效控制车辆的制动效果。

4. 液压舵机系统液压舵机系统是航空航天领域中的常见应用案例之一。

液压舵机系统通过控制液压缸的伸缩，实现对飞机舵面的控制。

航空航天领域对飞机的控制要求非常严格，而液压舵机系统能够提供高精度、高可靠性的运动控制，因此被广泛应用于航空航天领域。

三、液压传动的优势与不足液压传动具有以下优势：1. 转矩传递能力强：液压传动可以在较小的空间内实现大功率的传动，适用于重载设备的传动。
