第8章液压与气压传动8-1 液压传动概述教学目的与要求：1、了解液压传动的基本概念。
2、熟悉液压传动的组成。
3、掌握液压传动的工作原理和特点。
教学重点与难点：1、重点：液压传动的工作原理和特点。
2、难点：压传动的基本概念。
教学手段与方式：讲授法、归纳法教学过程：引入：机械传动、电气传动、液压传动与气压传动是目前运用最为广泛的四大类传动方式。
液压传动是以液体为工作介质，利用液体压力来传递动力和进行控制的一种传动方式。
新课传授：一、液压传动工作原理液压传动系统的工作过程如下图所示。
二、液压传动的组成液压传动系统主要由以下四部分组成。
（1）动力元件把机械能转化为液压能的装置，常见的动力元件为液压泵。
（2）执行元件把油液的液压能转换成机械能的装置，执行元件为液压缸、液压马达。
（3）控制元件控制调节系统中油液压力、流量或流向的装置，常见的控制元件有各种阀类元件，如换向阀、压力阀、流量阀等。
（4）辅助元件保护系统正常工作的装置，如过滤器、蓄能器及各种管接头等。
三、液压系统的特点1.液压传动在应用上与机械传动相比有以下优点①速度、扭矩、功率均可无级调节，而且能迅速换向和改变速度，调速范围宽。
②在传递相同功率的情况下，液压传动装置的体积小，重量轻，结构紧凑，布局灵活。
③易于实现过载保护，安全可靠。
④便于液压系统的设计、制造和使用维修。
⑤易于控制和调节，实现数字控制。
2.液压传动的缺点①传动效率低。
②不宜在温度很高或很低的条件下工作。
③液压元件结构精密，制造精度较高，给使用和维修带来一定困难。
④液压系统不能保证精确的传动比。
四、液压系统的特点1、静压传递规律F１/A１= F２/A２= p不计活塞重量，则Ｇ＝Ｆ２＝ｐＡ２。
液压系统中的工作压力取决于外负载。
2.流量与平均速度（1）流量流量指单位时间内流过某一截面处的液体体积，即ｑＶ＝Ｖ/ｔ（2）平均流速液体在单位时间内平均移动的距离称为平均流速，即ｖ＝ｑＶ/Ａ（3）活塞运动速度与流量、流道截面的关系根据物质不灭定律，油液流动时既不能增多也不会减少，由于油液又被认为是几乎不可压缩的，所以油液流经无分支管道时，每一横截面上通过的流量一定是相等的，即ｑＶ１＝ｑＶ２＝ｑＶ３因为Ｑ＝Ａｖ，故Ａ１ｖ１＝Ａ2ｖ２＝Ａ３ｖ３液体在无分支管道中流动时，通过不同截面的流速与其截面积大小成反比，而流量不变，即管道截面小的地方流速大，反之流速小。
《液压与气压传动》实验报告1实验名称：观察并分析液压传动系统的组成姓名：学号：专业：机电一体化技术一、实验目的（1）观察驱动工作台的液压传动系统的工作过程；（2）分析液压传动系统的组成，指出各液压元件的名称；（3）能够说明动力元件、执行元件、控制元件和辅助元件在机构中的作用。
二、实验内容（主要对元件或系统的描述）下图为驱动工作台的液压传动系统，通过转换换向阀手柄，改变油路的方向，实现液压缸活塞杆驱动的工作台运动的方向。
它由油箱、滤油器、液压泵、溢流阀、压力计、节流阀、换向阀、液压缸以及连接这些元件的油管、接头组成。
图机床工作台液压系统图1—驱动工作台的液压缸2—换向阀3—压力表4—溢流阀5—液压泵6—滤油器7—油箱三、主要实验步骤（认识性实验略）解析：四、实验小结（实验结果及分析、实验中遇到的问题及其解决方法、实验的意见和建议等）从机床工作台液压系统的工作过程可以看出，一个完整的、能够正常工作的液压系统，应该由动力元件、执行元件、控制元件和辅助元件四个主要部分来组成，此外还需要传动介质——液压油。
《液压与气压传动》实验报告2实验名称：齿轮泵结构拆装实验姓名：学号：专业：机电一体化技术一、实验目的（1）正确选取拆装工具；（2）齿轮泵主要零件分析；（3）掌握齿轮泵的拆卸步骤；（4）掌握齿轮泵的组装步骤。
二、实验内容（主要对元件或系统的描述）掌握外啮合齿轮泵的结构和工作原理，进而正确地进行实验操作。
三、主要实验步骤（认识性实验略）1.按次序选择不同的元件，拆卸齿轮泵。
（1）切断电动机电源，并在电气控制箱上打好“设备检修，严禁合闸”的警告牌。
（2）旋开排出口上的螺塞，将管系及泵内的油液放出，然后拆下吸、排管路。
（3）用内六角扳手将输出轴侧的端盖螺丝拧松，并取出螺丝。
（4）沿端盖与本体的结合面处将端盖撬松，将端盖板拆下。
（5）将主、从动齿轮取出。
2.按次序选择不同的元件，组装齿轮泵。
（1）将啮合良好的主、从动齿轮两轴装入左侧（非输出轴侧）端盖的轴承中，切不可装反。
液压与气压传动课程复习重难点第1章绪论1．液压与气压传动的工作原理2．液压与气压传动系统的组成3．液压与气压传动的主要优缺点第2章液压流体力学基础1．液压油的性质（粘度、可压缩性）2．液体静压力的概念及表示方法（绝对压力、表压力、真空度）3．连续性方程4．液压系统中压力及流量损失产生的原因第3章液压泵和液压马达1．液压泵、液压马达的工作原理2．液压泵、液压马达的主要参数及计算3．掌握齿轮泵和齿轮马达的构造、工作原理及应用（外啮合齿轮泵的问题：泄漏、径向力不平衡、困油现象。
）4．理解叶片泵和叶片马达的构造、工作原理及应用5．理解柱塞泵和柱塞马达的构造、工作原理及应用第4章液压缸1．液压缸的类型和特点2．活塞式液压缸的推力和速度计算方法第5章液压控制阀1．换向阀的功能、工作原理、结构、操纵方式和常用滑阀中位机能特点2．单向阀、液控单向阀结构、工作原理及应用。
3．溢流阀、减压阀、顺序阀、压力继电器的结构、工作原理及应用4．节流阀与调速阀的结构、工作原理及应用第6章辅助装置液压辅助元件（滤油器、蓄能器、油箱、油管、密封装置）的作用和图形符号第7章液压基本回路调压回路、卸荷回路、减压回路、增压回路、调速回路、增速回路、速度换接回路、换向回路、多缸动作回路的工作原理、功能及回路中各元件的作用和相互关系。

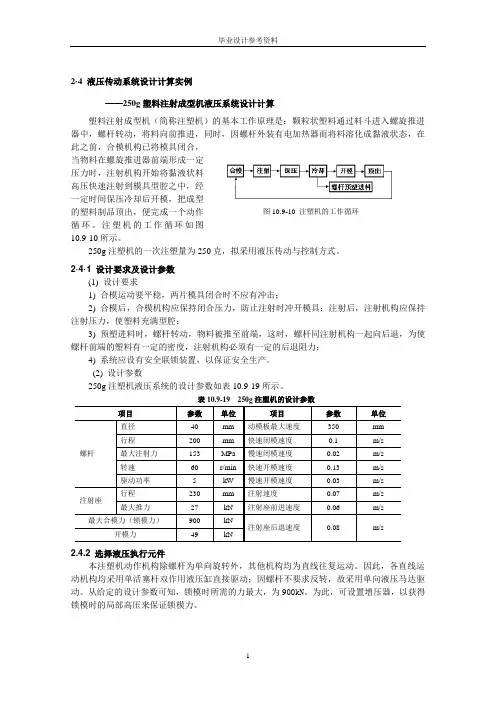

第8章液压系统实例根据液压系统原理图和系统动作循环表，分析液压系统工作原理与性能特点的方法。
第9章气压基础及元件1．气源装置的组成原理及性能特点2．气缸结构原理及应用第10章气动基本回路及气动系统常用气动基本回路的组成及应用特点液压与气压传动课程考试题型一、判断题（每题3分，共30分）二、单项选择题（每题3分，共30分）三、计算选择题（8分）四、分析选择题（32分）模拟试题一判断题1．液压传动不易获得很大的力和转矩。
