液压凿岩机和风动凿岩机的比较

1、井巷工程的概念：为了开采地下的煤炭资源，从地面开始开掘一系列的井巷直通地下的煤层的过程。

2、矿井井巷：为了进行地下开采的需要，而开掘的井筒、巷道和硐室的总称。

3、矿井井巷的分类：按作用及服务范围分为，开拓巷道、准备巷道、回采巷道；按巷道断面所处层位可分为，煤巷、岩巷、煤岩巷。

4、岩石的硬度：岩石抵抗其他较硬的物体侵入的能力。

5、岩石的可钻性和可爆性：表示钻眼和爆破岩石的难易程度。

6、岩石的坚固性：岩石的坚固性不同于强度，它表示岩石在各种采矿作业及地压等外力作用下受破坏的难易程度。

根据岩石的坚固性系数f的大小，可以将岩石分为10级共15种。

7、岩石分级的意义：〈1〉合理的选择钻眼工具，施工方法和施工设备；〈2〉制定合理的劳动定额，提高工人的劳动积极性；〈3〉制定材料消耗的定额依据。

8、常用的破岩方法有：机械破岩和爆破破岩。

9、按破岩的原理不同钻眼可以分为：冲击式破岩法和旋转式破岩法。

10、按照凿岩机使用的动力不同可以分为：电钻，风钻，液压钻。

11、按支撑方式的不同可以分为：手持式，气腿式，导轨式，向上式。

12、按风钻转动的频率将风钻分为：高频，中频和低频。

13、风动凿岩机的工作机构：冲击机构，转钎机构，排粉机构，润滑机构。

14、与风动凿岩机相比液压凿岩机的主要优点如下：（1）钻眼速度提高2—3倍；（2）噪音可以降低10—15 dB ；（3）工作环境改善，消除了油雾水汽；（4）可钻较深和大直径的炮孔。

15、电钻的工作过程：压入—旋转切削—排粉。

16、按使用条件，电钻又可以分为：煤电钻和岩石电钻两种。

17、爆炸三要素：反应的放热性，生成大量气体，反应和传播的快速性。

18、炸药：炸药是在一定条件下能够发生快速化学反应，放出能量，生成气体产物，显示爆炸效应的化合物或混合物。

炸药的主要元素是C，H，O，N。

炸药和燃料的重要区别是：氧化需要的氧并不是取自周围的空气，而是炸药本身含有的。

炸药按其组成可以分为：单质炸药和混合炸药。

钻爆施工法的特点 • 8.比较灵活，可以很快地开始开挖施 工； • 9.可以开挖各种形状、尺寸、大小的 地下洞室； • 10.可以采用比较简单便宜的施工设备， 也可以采用先进、高效、比较贵的设 备； • 11.可以适应坚硬完整的围岩，也可以 适应较为软弱破碎的围岩。
现场监控量测
是否符合管 理基准 是 防水隔离层 二次衬砌 结 束
否
钻爆施工法的特点
• 1．适用于各种地质条件和地下水条件。 • 2．具有适合各种断面形式和变化断面的高度灵活 性。 • 3．通过分部开挖和辅助工法，有效地控制地表下 沉和坍塌。 • 4．与盾构法比较，在较短的开挖地段使用，也很 经济。 • 5．与掘进机法比较，对围岩匀质性质无要求。 • 6．与明挖法比较，可以极大地减少对地面交通和 商业活动的影响，避免大量的拆迁。 • 7．从综合效益观点出发，是比较经济的一种方法。
ቤተ መጻሕፍቲ ባይዱ
钻孔机具：
缺点：①重量大，附属装置多，仅能在台车 上使用； ②造价高。 二、凿岩台车 凿岩台车：将多台凿岩机安装在一个专门 的移动设备上，实现多机同时作业。图7— 4所示。 适宜于：大断面全断面隧道。 有风动、液压两种，主要是后者，1～4臂。
钻孔机具：
钻爆法施工工艺流程图
施工准备 确定施工方案 开 挖 （修改施工案） （改变开挖步骤、顺 序） 初期支护 修正支 护参数
隧道施工
钻孔机具：
一、凿岩机(钻机) 按使用动力可分为风动凿岩机、内燃凿岩机、电 动凿岩机和液压凿岩机四种。目前在隧道开挖中， 广泛使用的是风动凿岩机和液压凿岩机。 1．风动凿岩机： 俗称风钻，以压缩 空气为动力。既可单 人操纵，也可装在台 车上使用，但以前者 为主。（如图7-3）
钻孔机具：

•
外形尺寸 孔径 钻孔深度 钻孔速度
600*173*190mm 32-50mm 9m 250-300rpm
工作油压
打击油流量 冲击能量 冲击频率 扭钜力 功率
15-17Mpa
30-35l/min 55-60J 55-60Hz 50-55Nm 11kw
灰尘冲洗消耗的水或者空气压 0.3-0.5Mpa/0.5-0.7Mpa 力
YYT29支腿式全液压凿岩机
• YYT29气腿式全液压凿岩机，具有高钻速、低电耗、轻 噪音、少故障，安全可靠，配置简单，移动方便等特点。 其工作效率是其他凿岩机的5~10倍，同时功率消耗是其他 凿岩机的1/3。钻井性能：适用于软岩，硬，半硬型岩石。 被用户誉为 "传统气动凿岩机的最佳替代品"。
YYT29支腿式全液压凿岩机
1/16/2013
YYT28型支腿式全液压凿岩机
全液压凿岩机是由凿岩机，液压支腿和液压泵组 成，液压泵分为一泵可带一机，一泵带两机，一 泵四机等，可根据施工要求选择，井下施工可配 防爆电动液压泵，还可选择柴油动力液压泵。根 据需要选择配置； 1,适用范围 YYT28支腿式全液压凿岩机目前已被公铁路隧道、 水电水利工程、建材采石等众多部门所采用。 2，机器特点 YYT28支腿式全液压凿岩机与多种规格液压站配 套，高钻速、低电耗、轻噪音、少故障，安全可 靠，配置简单，移动方便。比风钻钻孔速度快，
YYT26支腿式全液压凿岩机
• YYT26支腿式全液压凿岩机:支腿式全液压凿岩机，六项 国家专利技术溶入，与多种规格液压站配套，高钻速、低 电耗、轻噪音、少故障，安全可靠，配置简单，移动方便， 获《国家重点新产品》及《科技部技术创新基釐》项目。 被用户誉为“钻爆法施工的理想配套设备”、“传统风机 的最佳替代品”，被专家学者评定为“远优于气动凿岩机， 达到国际先进水平” 。

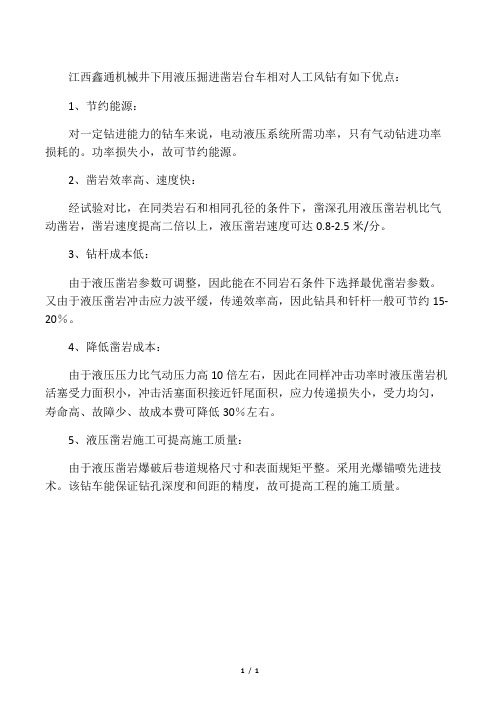

江西鑫通机械井下用液压掘进凿岩台车相对人工风钻有如下优点：
1、节约能源：
对一定钻进能力的钻车来说，电动液压系统所需功率，只有气动钻进功率损耗的。

功率损失小，故可节约能源。

2、凿岩效率高、速度快：
经试验对比，在同类岩石和相同孔径的条件下，凿深孔用液压凿岩机比气动凿岩，凿岩速度提高二倍以上，液压凿岩速度可达0.8-2.5米/分。

3、钻杆成本低：
由于液压凿岩参数可调整，因此能在不同岩石条件下选择最优凿岩参数。

又由于液压凿岩冲击应力波平缓，传递效率高，因此钻具和钎杆一般可节约15-20％。

4、降低凿岩成本：
由于液压压力比气动压力高10倍左右，因此在同样冲击功率时液压凿岩机活塞受力面积小，冲击活塞面积接近钎尾面积，应力传递损失小，受力均匀，寿命高、故障少、故成本费可降低30％左右。

5、液压凿岩施工可提高施工质量：
由于液压凿岩爆破后巷道规格尺寸和表面规矩平整。

采用光爆锚喷先进技术。

该钻车能保证钻孔深度和间距的精度，故可提高工程的施工质量。

1/ 1。

5 牙轮钻机工作时，钻杆以较高的轴向压力将钻头压 在岩石上，并带着钻头转动。
6 岩石对牙轮有很大的滚动阻力，牙轮便在钻头旋转 的摩擦阻力作用下绕自身的轴线自转。
装药机械
装药机械
装药机械
LOGO
深孔凿岩机械（牙轮钻机）
1 在我国中、大露天矿钻凿d200mm孔径以上的炮孔 ，广泛使用牙轮钻机。
2 属于旋转冲击式破碎岩石，机体通过钻杆给钻头施 加足够大的轴压力和回转扭矩。
3 牙轮钻头在岩石上边推进边回转，使牙轮在孔底滚 动中连续地切削、冲击破碎岩石。
4 被破碎的岩碴不断被压气从孔底吹至孔外，直至形成 炮孔。
按凿岩工具 破碎岩石的原理
冲击式凿岩
旋转式凿岩
冲击式凿岩
当钎头在冲击力作用下凿到岩石上时，钎刃 便切入其中。此时，钎刃下方和旁侧的岩石 被破坏，形成一条凿沟A—A；随后将钎头 转动一个角度，再进行下一次冲击，形成第 二条凿沟B—B。若钎头的冲击力足够大， 转动角度适合，两条凿沟之间的扇形岩体， 在凿B—B凿沟的同时，就会被剪切破坏。 上述过程循环往复，钎头便不断凿碎岩石， 炮眼就可逐渐加深。但必须及时排除岩粉， 并对凿岩机施以轴向推力，使钎刃可靠地接 触眼底岩石，才能更有效地破岩。
炮孔种类的划分
炮眼按深度分为浅孔、中深孔和深孔3种。一般把深度小于5m的炮眼称为浅孔， 把深度在5m~15m之间的叫中深孔，而深度大于15m的炮孔称为深孔。钻凿不同 深度的炮眼应采用不同的凿岩机械，因此，凿岩机械可相应地分为浅孔凿岩机械、 中深孔凿岩机械和深孔凿岩机械。
液压钻车
TROCK712.TROCK812系列全液压钻车
第六章机械凿岩原理与凿岩机械
1
凿岩原理
2
凿岩机类型及其适用范围

2
（2）机械掘进法
3
钻爆法施工：冲击式（硬岩），旋转式（煤、软岩）
掘进工序：钻眼——装药联线——放炮通风——装岩运输 ——支护 工具设备：凿岩机——炸药——局部扇风机—— 装岩机 ——锚、喷、网、架
煤电钻——雷管、放炮器——风筒—— 矿车电机车、 矿车
浅 孔：深度小于2.5m，直径小于42mm；
教材第58页思考题第2、3、4题
55
电压127v，功率1.2~2.0kW（多为1.2kW），转速2700转/分。 外壳为铝合金铸造，密封防爆。
⑶ 轴推力：人力推顶 。
36
ZM系列矿用隔爆型手持式煤电钻
[适用范围] 本系列煤电钻适用于煤矿井下及其周围介质中有甲 烷、煤尘等爆炸性混合物气体的环境中，在交流50Hz，电压为 127V的供电网络中，在回采及掘进工作面对中硬和硬煤层钻眼之用。 [产品特点] 1、结构紧凑，型式多样，有普通型、强力型、湿式型 等。 2、扭矩大，适合中硬和硬煤层钻眼。
冲击式凿岩是由冲击式凿岩机冲击机构产生的冲击能撞击活塞， 进而撞击钎杆，并以应力波的形式将能量传递给岩石，达到破岩 的目的。
9
（1）首次冲击，在孔底形成凿痕I，钎头转到II位置；
（2）二次冲击，在形成BB凿痕的同时，剪 碎了两个IOII范围内的岩石，这是根据岩石 抗剪强度比抗压强度小（1/8~1/12）得多的原 理；
41
42
二、压缩空气的基本生产过程
43
二、空气压缩选型
44
45
四 钻眼工具
一、凿岩机的钎子
1. 整体钎子：
46
2. 组合钎子
一字形：速度快、制造和修磨简单、磨损快、易夹钎。 十字形：速度慢、孔圆，制造和修磨复杂，用料多。 ⑴ 钎头 球齿形：硬岩钻眼 材料 钎头体：合金钢，55SiMnMo、40MnMoV。 钎 刃： 钨钴类合金 。

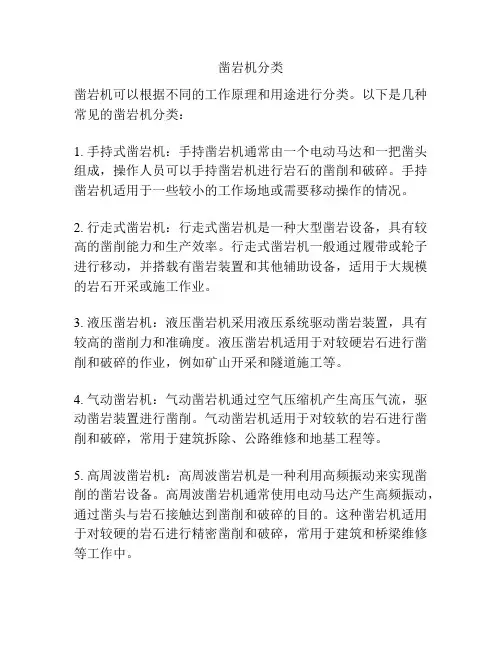

凿岩机分类
凿岩机可以根据不同的工作原理和用途进行分类。

以下是几种常见的凿岩机分类：
1. 手持式凿岩机：手持凿岩机通常由一个电动马达和一把凿头组成，操作人员可以手持凿岩机进行岩石的凿削和破碎。

手持凿岩机适用于一些较小的工作场地或需要移动操作的情况。

2. 行走式凿岩机：行走式凿岩机是一种大型凿岩设备，具有较高的凿削能力和生产效率。

行走式凿岩机一般通过履带或轮子进行移动，并搭载有凿岩装置和其他辅助设备，适用于大规模的岩石开采或施工作业。

3. 液压凿岩机：液压凿岩机采用液压系统驱动凿岩装置，具有较高的凿削力和准确度。

液压凿岩机适用于对较硬岩石进行凿削和破碎的作业，例如矿山开采和隧道施工等。

4. 气动凿岩机：气动凿岩机通过空气压缩机产生高压气流，驱动凿岩装置进行凿削。

气动凿岩机适用于对较软的岩石进行凿削和破碎，常用于建筑拆除、公路维修和地基工程等。

5. 高周波凿岩机：高周波凿岩机是一种利用高频振动来实现凿削的凿岩设备。

高周波凿岩机通常使用电动马达产生高频振动，通过凿头与岩石接触达到凿削和破碎的目的。

这种凿岩机适用于对较硬的岩石进行精密凿削和破碎，常用于建筑和桥梁维修等工作中。

这些是几种常见的凿岩机分类，根据不同的工作场景和要求，可以选择适合的凿岩机进行作业。

一，名词解释1.空隙性：系指岩石的裂隙和空隙发育的程度，它通常用（孔隙度n）和（空隙比e）表示。

2.孔隙度：指岩石试件内各种裂隙，空隙的体积总和与试件总体积V之比。

3.孔隙比：指岩石试件内各种裂隙，空隙的体积总和与试件内固体矿物颗粒体积总V c之比。

4.水理性：岩石在水的作用下所表现出来的性质。

主要通过（吸水率）（透水性）（溶蚀性）（软化性）（膨胀性）和（崩解性）来表示。

5.强度：在外荷载作用下岩石抵抗破坏的能力。

6.硬度：岩石抵抗其他较硬物体倾入的能力。

它通常用（静压入硬度）和（回弹硬度）来表示。

7.岩石坚固性：表示岩石在各种采矿作业（锹、镐、钻机、炸药爆破等）以及地压等外力作用下受破坏的相对难易程度。

8.氧平衡：用来表示炸药内含氧量与充分氧化可燃元素所需氧量之间的关系。

9.爆力：爆升气体在高温下膨胀做功破坏周围介质的能力。

10.猛度：指炸药爆炸瞬间爆轰波和爆轰产物对邻近是的局部固体介质的破碎能力。

11.瞎炮：通电起爆后，工作面上的雷管至少有，一个未起爆。

12.光面爆破：在井巷掘径设计断面的轮廓线上布置间距较小，相互平行的炮眼，控制每个炮眼的装药量，选用低密度和低爆速的炸药，采用不耦合装药，同时起爆，使炸药的爆炸作用刚好产生炮眼连线上的贯穿裂缝，并沿各炮眼的连线---井巷轮廓线，将岩石崩落下来。

13.微差爆破：利用毫秒雷管或其他设备控制爆破的顺序，使每段之间只有几十毫秒的间隔，这种爆破叫做毫秒爆破或微差爆破。

14.正向装药：起爆药卷的方向朝眼口，所有的药卷的聚能穴朝向眼底。

15.反向装药：起爆药卷的方向朝眼底，所有的药卷的聚能穴朝向眼口。

16.压入式通风：局部通风机把新鲜空气经风筒压入工作面，污浊的空气沿巷道流出的通风方式。

17.抽出式通风: 局部通风机把工作面的污浊空气经风筒抽出，新鲜风流沿巷道流入的通风方式。

18.调车方式：同一轨道上的重车与空车调开的方式。

19.锚杆支护：在开凿的巷道内，沿巷道周边按一定的间距和排距布置垂直于巷道轮廓线的钻孔，在孔内安装木质的或金属的杆体，锚固岩体，使巷道围岩形成稳定的岩石带，调动围岩自身的强度，使围岩成为支护体的一部分，达到维护巷道的目的。

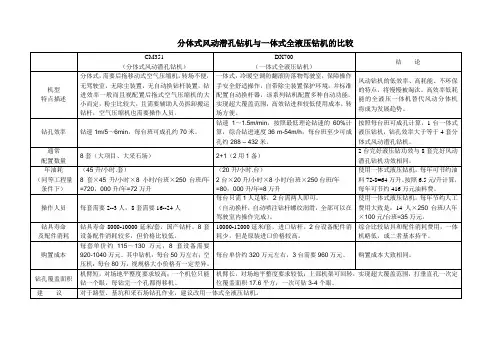

购置成本大致相同。
钻孔覆盖面积
机臂短，对场地平整度要求较高；一个机位只能钻一个眼，每钻完一个孔都得移机。
机臂长，对场地平整度要求较低；上部机架可回转，实现超大覆盖范围，打垂直孔一次定位覆盖面积17.6平方，一次可钻3-4个眼。
建议
对于路堑、基坑和采石场钻孔作业，建议改用一体式全液压钻机。
操作人员
每套需要2--3人，8套需要16--24人
每台只需1人足够，2台需两人即可。
（自动换杆，自动喷注钻杆螺纹润滑，全部可以在驾驶室内操作完成）。
使用一体式液压钻机，每年节约人工费用大致是：14人×250台班/人年×100元/台班=35万元。
钻具寿命
及配件消耗
钻具寿命8000-10000延米/套，国产钻杆。8套设备配件消耗较多，但价格比较低。
10000-12000延米/套，进口钻杆。2台设备配件消耗少，但是原装进口价格较高。
综合比较钻具和配件消耗费用，一体机略低，或二者基本持平。
购置成本
每套单价约115～130万元，8套设备需要920-1040万元。其中钻机：每台50万左右；空压机：每台80万，视规格大小价格有一定差异。
每台单价约320万元左右，3台需要960万元。
2台完好液压钻功效与8套完好风动潜孔钻机功效相同。
年油耗
（同等工程量条件下）
（45升/小时.套）
8套×45升/小时×8小时/台班×250台班/年=720，000升/年=72万升
（20升/小时.台）
2台×20升/小时×8小时/台班×250台班/年
ቤተ መጻሕፍቲ ባይዱ=80，000升/年=8万升
使用一体式液压钻机，每年可节约油料72-8=64万升。按照6.5元/升计算，每年可节约416万元油料费。

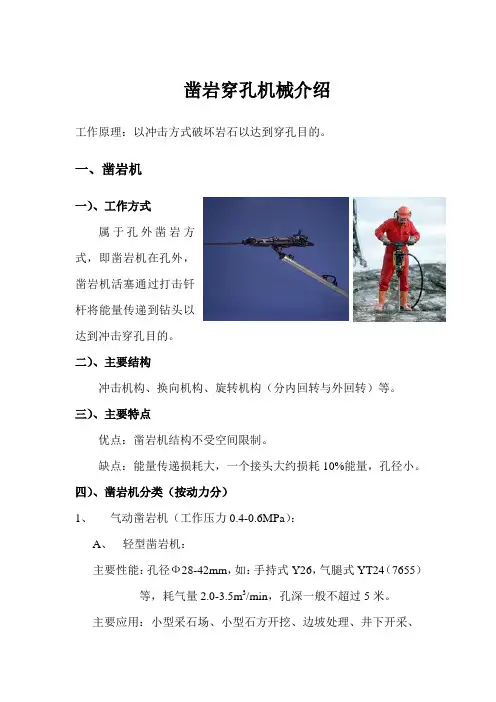

凿岩穿孔机械介绍工作原理：以冲击方式破坏岩石以达到穿孔目的。

一、凿岩机一）、工作方式属于孔外凿岩方式，即凿岩机在孔外，凿岩机活塞通过打击钎杆将能量传递到钻头以达到冲击穿孔目的。

二）、主要结构冲击机构、换向机构、旋转机构（分内回转与外回转）等。

三）、主要特点优点：凿岩机结构不受空间限制。

缺点：能量传递损耗大，一个接头大约损耗10%能量，孔径小。

四）、凿岩机分类（按动力分）1、气动凿岩机（工作压力0.4-0.6MPa）：A、轻型凿岩机：主要性能：孔径Ф28-42mm，如：手持式Y26，气腿式YT24（7655）等，耗气量2.0-3.5m3/min，孔深一般不超过5米。

主要应用：小型采石场、小型石方开挖、边坡处理、井下开采、隧（巷）道掘进、大型石方开挖前期开拓、拆除爆破、二次破碎等。

B、重型凿岩机：主要性能：孔径Ф64-112mm，如：导轨式YGZ90等，耗气量6.0-20m3/min，孔深一般不超过20米。

主要应用：露天开挖、井下开采、竖井掘进等。

由于其效率低，故障率高、噪音大等缺点，逐渐被液压凿岩机、潜孔钻机替代。

2、液压凿岩机A、小型凿岩机：主要性能：孔径Ф28-42mm，工作压力一般为11-16Mpa，一般孔深不超过3米，不接杆，水排杂。

主要配套在小断面掘进台车上。

主要应用：小断面巷道掘进等。

B、中型凿岩机：主要性能：孔径Ф64-127mm，工作压力一般为16-25 Mpa，一般孔深不超过20米，压缩空气排杂（隧道掘进水排杂）。

主要配套在露天液压钻车、大断面掘进台车。

主要应用：露天开挖、隧道掘进、边坡处理等。

C、重型凿岩机主要性能：孔径大于Ф140-165mm，工作压力一般为16-25 Mpa，一般孔深不超过20米，压缩空气排杂。

主要配套在大型露天液压钻车、地基处理钻车、边坡锚固钻车。

主要应用：露天开挖、岩石锚固、跟管钻进等。

目前应用较少。

3、内燃凿岩机目前只有小型手持式凿岩机，以汽油作燃料，孔径Ф28-38mm，一般孔深不超过2.5米。

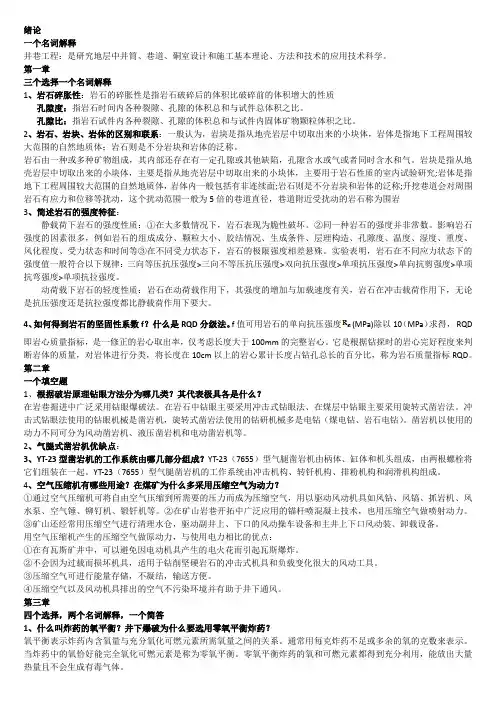

绪论一个名词解释井巷工程：是研究地层中井筒、巷道、硐室设计和施工基本理论、方法和技术的应用技术科学。
