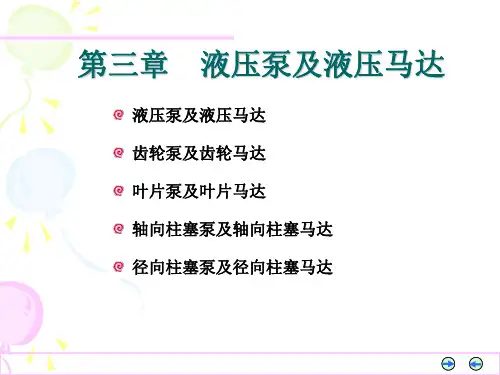

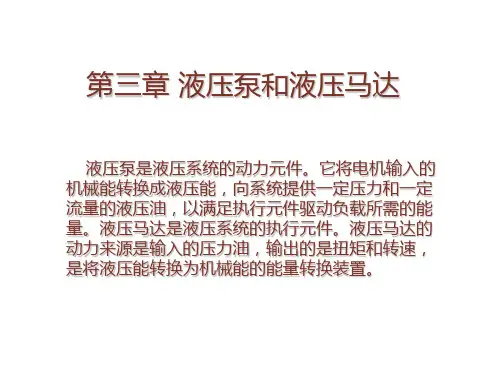

第3章 液压泵与液压马达1

二、轴向柱塞式液压马达
轴向柱塞式液压马达的工作原理可参照轴向柱塞泵
斜盘 2-缸体 3-柱塞 4-配流盘 5-轴 6-弹簧
2、结构特点
齿轮马达和齿轮泵在结构上的主要区别如下：
（1）齿轮泵一般只需一个方向旋转，为了减小径向不平衡液压力，
因此吸油口大，排油口小。而齿轮马达则需正、反两个方向旋转，
因此进油口大小相等。
（2）齿轮马达的内
泄漏不能像齿轮泵那样直接引到低压腔去，而必须单独的泄漏通
道引到壳体外去。因为齿轮马达低压腔有一定背压，如果泄漏油
积每转内吸油、压油两次，
称为双作用泵。双作用使
流量增加一倍，流量也相
应增加。
压油
吸油
图3-13 双作用叶片工作原理
2、结构上的若干特点
（1）保持叶片与定子内表面接触
转子旋转时保证叶片与定子内表面接触时泵正常工作的必要 条件。前文已指出叶片靠旋转时离心甩出，但在压油区叶片顶部 有压力油作用，只靠离心力不能保证叶片与定子可靠接触。为此， 将压力油也通至叶片底部。但这样做在吸油区时叶片对定子的压 力又嫌过大，使定子吸油区过渡曲线部位磨损严重。减少叶片厚 度可减少叶片底部的作用力，但受到叶片强度的限制，叶片不能 过薄。这往往成为提高叶片泵工作压力的障碍。
容积式液压泵的共同工作原理如下：
（1）容积式液压泵必定有一个或若干个周期变化的密封容积。密 封容积变小使油液被挤出，密封容积变大时形成一定真空度，油液 通过吸油管被吸入。密封容积的变换量以及变化频率决定泵的流量。 （2）合适的配流装置。不同形式泵的配流装置虽然结构形式不同， 但所起作用相同，并且在容积式泵中是必不可少的。
结束
§3-3 叶片泵和叶片油马达
叶片泵有两类：双作用和单作用叶片泵，双作用 叶片泵是定量泵，单作用泵往往做成变量泵。而马达只 有双作用式。

m3/s。
qt=V.n· · · · · · · · · · · · · · · · · · · · · · · · (3-1)
3.2.3容积效率、机械效率和总效率
※引入：由于液压泵存在泄漏和各种摩擦,所以泵在能量转换 过程中是有损失的，即输出功率小于输入功率，两者之间 的差值即为功率损失，功率损失表现为容积损失和机械损 失，功率损失可用效率来表示。 （1）容积效率。容积损失是由于泵存在泄漏（泄漏流量为△q） 所造成的，所以泵的实际流量小于理论流量qt。实际流量可 表示为
1）直轴式（斜盘式）轴向柱塞泵
2）斜轴式轴向柱塞泵
5.液压泵的职能符号 液压泵的职能符号如图2-14所示。
表2-1列出了最常用泵的各种性能值
§3.4液压泵与电动机参数的选用
1.液压泵的选用 ※先根据液压泵的性能要求来选定液压泵的类型， 再根据液压泵所应保证的压力和流量来确定它的 具体规格。 ※液压泵的工作压力是根据执行元件的最大工作压 力来确定的，考虑到压力损失，泵的最大工作压 力可按下式计算： P泵≥K压· P缸 式中:P泵表示液压泵所需提供的压力（Pa）;K压表示 系统中压力损失系数，一般取1.3—1.5；P缸表示 液压缸中所需的最大工作压力（Pa）。
※液压泵的输出流量取决于系统所需最大流量及泄漏量，即：
Q泵 ≥ K流Q缸 式中：Q泵表示液压泵所需输出的流量（m3/min）; K流表示系统的泄漏系数，一般取1.1---1.3；Q缸表示液压缸 所需提供的最大流量（m3/min）。
※在P泵和Q泵求出以后，就可选择液压泵的规格，选择时应
使实际选用泵的额定压力大于所求出的P泵值，通常大于 25％.泵的额定流量一般略大于或等于所求出的Q泵 值。 2.电动机参数的选择
q= qt。- △q· · · · · · · · · · · · · · · · · · · · · · · · · · （3-2） 容积损失可用容积效率ηv来表示，它等于泵的实际流量与理论

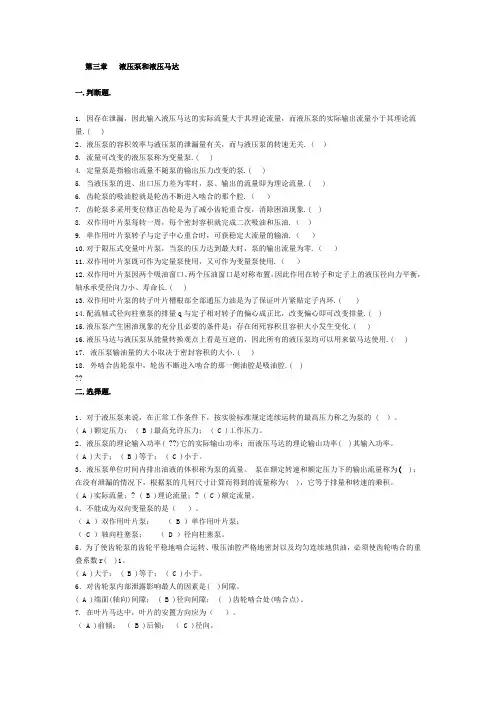

第三章液压泵和液压马达一.判断题.1. 因存在泄漏，因此输入液压马达的实际流量大于其理论流量，而液压泵的实际输出流量小于其理论流量.( )2．液压泵的容积效率与液压泵的泄漏量有关，而与液压泵的转速无关.（）3. 流量可改变的液压泵称为变量泵.( )4. 定量泵是指输出流量不随泵的输出压力改变的泵.( )5. 当液压泵的进、出口压力差为零时，泵、输出的流量即为理论流量.( )6. 齿轮泵的吸油腔就是轮齿不断进入啮合的那个腔.（）7. 齿轮泵多采用变位修正齿轮是为了减小齿轮重合度，消除困油现象.( )8. 双作用叶片泵每转一周，每个密封容积就完成二次吸油和压油.（）9. 单作用叶片泵转子与定子中心重合时，可获稳定大流量的输油.（）10.对于限压式变量叶片泵，当泵的压力达到最大时，泵的输出流量为零.（）11.双作用叶片泵既可作为定量泵使用，又可作为变量泵使用.（）12.双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在转子和定子上的液压径向力平衡，轴承承受径向力小、寿命长.( )13.双作用叶片泵的转子叶片槽根部全部通压力油是为了保证叶片紧贴定子内环.( )14.配流轴式径向柱塞泵的排量q与定子相对转子的偏心成正比，改变偏心即可改变排量.( )15.液压泵产生困油现象的充分且必要的条件是：存在闭死容积且容积大小发生变化.( )16.液压马达与液压泵从能量转换观点上看是互逆的，因此所有的液压泵均可以用来做马达使用.( )17. 液压泵输油量的大小取决于密封容积的大小.( )18. 外啮合齿轮泵中，轮齿不断进入啮合的那一侧油腔是吸油腔.( )??二.选择题.1．对于液压泵来说，在正常工作条件下，按实验标准规定连续运转的最高压力称之为泵的 ( ）。

( A )额定压力； ( B )最高允许压力； ( C )工作压力。

2．液压泵的理论输入功率( ??)它的实际输山功率；而液压马达的理论输山功率( )其输入功率。

2. 工作原理
3. 流量
q 2 k z m2 b n V
4. 特点
流量和压力的脉动较小；无困油区，噪声较低； 加工难价格高；轮齿接触应力小，泵的寿命较长。
（二）摆线形内啮合齿轮泵
1 . 主要组成
摆线齿轮泵又称为转子泵，由两齿轮及 前后端盖等组成。且两齿轮相差一个齿。
2. 工作原理
吸油 —— 左半部分，轮齿脱开啮合，容积↑ 压油 —— 右半部分，轮齿进入啮合，容积↓
三 液压泵（马达）的性能参数
液压泵（马达）的性能参数主要有： 压力 转速
排量和流量 功率和效率
一、 排量、流量和压力
1. 压 力
⑴ 工作压力（p） —— 液压泵（或马达）工作时输出液体的实际压力。 其值取决于负载（包括管路阻力）。
(2) 额定压力（p n）—— 油泵（或马达）铭牌上标注的压力值。指在 连续运转情况下所允许使用的工作压力。它能使泵（或马达）具有较高的 容积效率和较长的使用寿命。
轴套 采用浮动轴套的中高压齿轮泵结构图
2. 高压内啮合齿轮泵
➢ 轴向间隙补偿原理
与外啮合齿轮泵浮动侧板的补偿相似，也是利用背压使两侧的浮 动侧板紧贴在小齿轮、内齿环和填隙片端面上；磨损后，也可利用背 压自动补偿。
➢ 径向间隙补偿原理
径向半圆支承块（15）的下面也有两个背压室，各背压室均与压 油腔相同。在背压作用下，半圆支承块推动内齿环，内齿环（6）又 推动填隙片与小齿轮齿顶相接触，形成高压区的径向密封。同时，可 自动补偿各相对运动间的磨损。
qt qm
qm q qm
1
q qm
(6) 马达总效率（ηm）
液压马达的总效率是实际输出功率与实际输入功率的比值，即：
m
