液压马达工作原理一、液压马达的特点及分类液压马达是把液体的压力能转换为机械能的装置，从原理上讲，液压泵可以作液压马达用，液压马达也可作液压泵用。
但事实上同类型的液压泵和液压马达虽然在结构上相似，但由于两者的工作情况不同，使得两者在结构上也有某些差异。
例如：1.液压马达一般需要正反转，所以在内部结构上应具有对称性，而液压泵一般是单方向旋转的，没有这一要求。
2.为了减小吸油阻力，减小径向力，一般液压泵的吸油口比出油口的尺寸大。
而液压马达低压腔的压力稍高于大气压力，所以没有上述要求。
3.液压马达要求能在很宽的转速范围内正常工作，因此，应采用液动轴承或静压轴承。
因为当马达速度很低时，若采用动压轴承，就不易形成润滑滑膜。
4.叶片泵依靠叶片跟转子一起高速旋转而产生的离心力使叶片始终贴紧定子的内表面，起封油作用，形成工作容积。
若将其当马达用，必须在液压马达的叶片根部装上弹簧，以保证叶片始终贴紧定子内表面，以便马达能正常起动。
5.液压泵在结构上需保证具有自吸能力，而液压马达就没有这一要求。
6.液压马达必须具有较大的起动扭矩。
所谓起动扭矩，就是马达由静止状态起动时，马达轴上所能输出的扭矩，该扭矩通常大于在同一工作压差时处于运行状态下的扭矩，所以，为了使起动扭矩尽可能接近工作状态下的扭矩，要求马达扭矩的脉动小，内部摩擦小。
由于液压马达与液压泵具有上述不同的特点，使得很多类型的液压马达和液压泵不能互逆使用。
液压马达按其额定转速分为高速和低速两大类，额定转速高于500r/min的属于高速液压马达，额定转速低于500r/min的属于低速液压马达。
高速液压马达的基本型式有齿轮式、螺杆式、叶片式和轴向柱塞式等。
它们的主要特点是转速较高、转动惯量小，便于启动和制动，调速和换向的灵敏度高。
通常高速液压马达的输出转矩不大(仅几十牛·米到几百牛·米)，所以又称为高速小转矩液压马达。
高速液压马达的基本型式是径向柱塞式，例如单作用曲轴连杆式、液压平衡式和多作用内曲线式等。

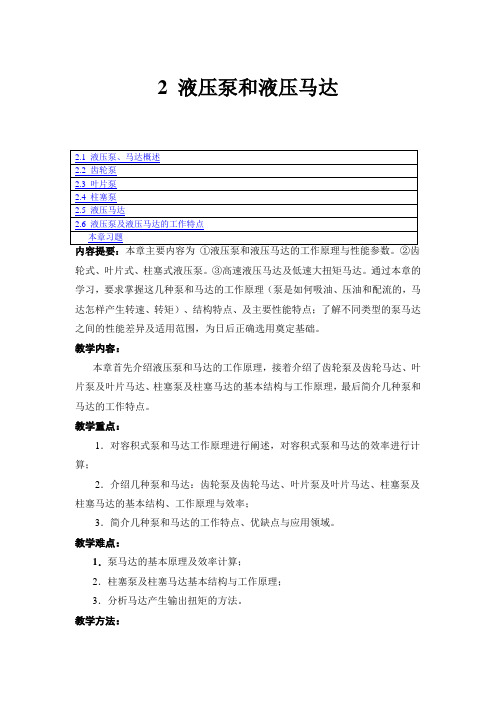

2 液压泵和液压马达轮式、叶片式、柱塞式液压泵。
③高速液压马达及低速大扭矩马达。
通过本章的学习，要求掌握这几种泵和马达的工作原理（泵是如何吸油、压油和配流的，马达怎样产生转速、转矩）、结构特点、及主要性能特点；了解不同类型的泵马达之间的性能差异及适用范围，为日后正确选用奠定基础。
教学内容：本章首先介绍液压泵和马达的工作原理，接着介绍了齿轮泵及齿轮马达、叶片泵及叶片马达、柱塞泵及柱塞马达的基本结构与工作原理，最后简介几种泵和马达的工作特点。
教学重点：1．对容积式泵和马达工作原理进行阐述，对容积式泵和马达的效率进行计算；2．介绍几种泵和马达：齿轮泵及齿轮马达、叶片泵及叶片马达、柱塞泵及柱塞马达的基本结构、工作原理与效率；3．简介几种泵和马达的工作特点、优缺点与应用领域。
教学难点：1．泵马达的基本原理及效率计算；2．柱塞泵及柱塞马达基本结构与工作原理；3．分析马达产生输出扭矩的方法。
教学方法：课堂教学为主，充分利用网络课程中的多媒体素材来表示抽象概念，利用泵和马达的拆装实验，了解液压泵和马达的结构及工作原理。
教学要求：重点掌握泵马达的基本原理及效率计算，了解叶片泵及叶片马达、齿轮泵及齿轮马达的基本结构与工作原理，掌握柱塞泵及柱塞马达基本结构与工作原理，掌握分析马达产生输出扭矩的方法。
2.1 液压泵、马达概述2.1.1 容积式泵、马达的工作原理液压泵和液压马达都是液压传动系统中的能量转换元件。
液压泵由原动机驱动，把输入的机械能转换成为油液的压力能，再以压力、流量的形式输入到系统中去，它是液压系统的动力源；液压马达则将输入的压力能转换成机械能，以扭矩和转速的形式输送到执行机构做功，是液压传动系统的执行元件。
图2.1容积泵的工作原理在液压传动系统中，液压泵和液压马达都是容积式的，依靠容积变化进行工作。
图2.1为容积式泵的工作原理简图，凸轮1旋转时，柱塞2在凸轮和弹簧3的作用下，在缸体的柱塞孔内左、右往复移动，缸体与柱塞之间构成了容积可变的密封工作腔4。
