末节区域 完全末节区域及NSSA

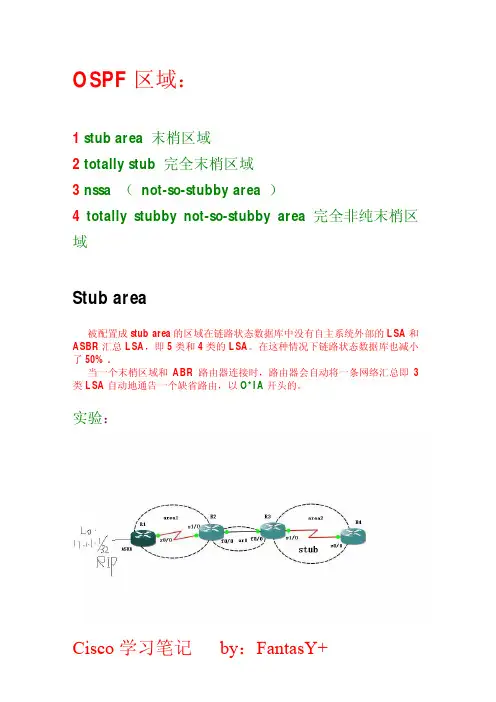

OSPF区域：1stub area末梢区域2totally stub完全末梢区域3nssa（not-so-stubby area）4totally stubby not-so-stubby area完全非纯末梢区域Stub area被配置成stub area的区域在链路状态数据库中没有自主系统外部的LSA和ASBR汇总LSA，即5类和4类的LSA。

在这种情况下链路状态数据库也减小了50%.当一个末梢区域和ABR路由器连接时，路由器会自动将一条网络汇总即3类LSA自动地通告一个缺省路由，以O*IA开头的。

实验：需求：左边为area1中间area0.右边area2配置为，末节区域。

观察R4的LSA数据库。

R1interface Loopback0ip address1.1.1.1255.255.255.255interface Loopback1ip address11.1.1.1255.255.255.255router ospf1router-id1.1.1.1redistribute rip subnets(重发布RIP进OSPF)network12.1.1.00.0.0.255area1router ripversion2network11.0.0.0R2:interface Loopback0ip address2.2.2.2255.255.255.255interface FastEthernet0/0ip address23.1.1.1255.255.255.0interface Serial1/0ip address12.1.1.2255.255.255.0router ospf1router-id2.2.2.2network12.1.1.00.0.0.255area1network23.1.1.00.0.0.255area0R3:interface Loopback0ip address3.3.3.3255.255.255.255!interface FastEthernet0/0ip address23.1.1.2255.255.255.0interface Serial1/0ip address34.1.1.1255.255.255.0router ospf1router-id3.3.3.3area2stub（area2配置为末梢区域）network23.1.1.00.0.0.255area0network34.1.1.00.0.0.255area2R3#show ip ospf databaseOSPF Router with ID(3.3.3.3)(Process ID1)Router Link States(Area0)Link ID ADV Router Age Seq#Checksum Link count2.2.2.2 2.2.2.2250x800000030x003EAC13.3.3.3 3.3.3.319100x800000030x00FFE11Net Link States(Area0)Link ID ADV Router Age Seq#Checksum 23.1.1.2 3.3.3.319100x800000010x00B846Summary Net Link States(Area0)Link ID ADV Router Age Seq#Checksum 12.1.1.0 2.2.2.2250x800000020x001ACB 34.1.1.0 3.3.3.319290x800000010x00DEEDSummary ASB Link States(Area0)Link ID ADV Router Age Seq#Checksum1.1.1.12.2.2.2250x800000020x00915DRouter Link States(Area2)Link ID ADV Router Age Seq#Checksum Link count3.3.3.3 3.3.3.38350x800000060x0051DD24.4.4.4 4.4.4.48320x800000050x00EF3C2Summary Net Link States(Area2)Link ID ADV Router Age Seq#Checksum 0.0.0.0 3.3.3.38460x800000010x0057DA12.1.1.0 3.3.3.38480x800000040x0020C023.1.1.0 3.3.3.38480x800000040x000E08Type-5AS External Link StatesLink ID ADV Router Age Seq#Checksum Tag 11.1.1.1 1.1.1.118450x800000010x0019750R4:interface Loopback0ip address4.4.4.4255.255.255.255interface Serial0/0ip address34.1.1.2255.255.255.0router ospf1router-id4.4.4.4area2stub（area2配置为末梢区域）network34.1.1.00.0.0.255area2R4(config)#do sho ip os daOSPF Router with ID(4.4.4.4)(Process ID1)Router Link States(Area2)Link ID ADV Router Age Seq#Checksum Link count3.3.3.3 3.3.3.3490x800000060x0051DD24.4.4.4 4.4.4.4430x800000050x00EF3C2Summary Net Link States(Area2)Link ID ADV Router Age Seq#Checksum 0.0.0.0 3.3.3.3590x800000010x0057DA12.1.1.0 3.3.3.3590x800000040x0020C023.1.1.0 3.3.3.3590x800000040x000E08Router4(config)#do sho ip rouCodes:C-connected,S-static,R-RIP,M-mobile,B-BGPD-EIGRP,EX-EIGRP external,O-OSPF,IA-OSPF inter areaN1-OSPF NSSA external type1,N2-OSPF NSSA external type2E1-OSPF external type1,E2-OSPF external type2i-IS-IS,su-IS-IS summary,L1-IS-IS level-1,L2-IS-IS level-2ia-IS-IS inter area,*-candidate default,U-per-user static routeo-ODR,P-periodic downloaded static routeGateway of last resort is34.1.1.1to network0.0.0.034.0.0.0/24is subnetted,1subnetsC34.1.1.0is directly connected,Serial0/04.0.0.0/32is subnetted,1subnetsC 4.4.4.4is directly connected,Loopback023.0.0.0/24is subnetted,1subnetsO IA23.1.1.0[110/65]via34.1.1.1,00:00:02,Serial0/0O*IA0.0.0.0/0[110/65]via34.1.1.1,00:00:02,Serial0/0（这条为ABR通告给R4的默认路由）注意：ABR将通告个代价为1的缺省路由，而在这两个路由器之间的串行接口代价为64。

r1(config-router)#do sho runhostname r1interface Loopback1ip address 8.8.1.1 255.255.255.0interface FastEthernet0/0no ip addressshutdownduplex autospeed autointerface Serial1/0ip address 8.8.12.1 255.255.255.0serial restart-delay 0router ospf 12router-id 8.8.1.1log-adjacency-changesarea 12 stub no-summarynetwork 8.8.1.1 0.0.0.0 area 12network 8.8.12.0 0.0.0.255 area 12!r1#sho ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is 8.8.12.2 to network 0.0.0.08.0.0.0/24 is subnetted, 2 subnetsC 8.8.1.0 is directly connected, Loopback1C 8.8.12.0 is directly connected, Serial1/0O*IA 0.0.0.0/0 [110/65] via 8.8.12.2, 00:24:39, Serial1/0Building configuration...!hostname r2interface Loopback1ip address 8.8.2.2 255.255.255.0interface Serial1/0ip address 8.8.12.2 255.255.255.0serial restart-delay 0interface Serial1/1ip address 8.8.23.2 255.255.255.0serial restart-delay 0router ospf 12router-id 8.8.2.2log-adjacency-changesarea 12 stub no-summaryarea 12 range 8.8.0.0 255.255.0.0network 8.8.2.2 0.0.0.0 area 0network 8.8.12.0 0.0.0.255 area 12network 8.8.23.0 0.0.0.255 area 0r2(config-router)#do show ip rouCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set8.0.0.0/8 is variably subnetted, 8 subnets, 3 masksO IA 8.8.4.4/32 [110/129] via 8.8.23.3, 00:25:07, Serial1/1O 8.8.3.3/32 [110/65] via 8.8.23.3, 00:25:17, Serial1/1O 8.8.1.1/32 [110/65] via 8.8.12.1, 00:28:27, Serial1/0O 8.8.0.0/16 is a summary, 00:28:27, Null0C 8.8.2.0/24 is directly connected, Loopback1C 8.8.12.0/24 is directly connected, Serial1/0C 8.8.23.0/24 is directly connected, Serial1/1O IA 8.8.34.0/24 [110/128] via 8.8.23.3, 00:25:17, Serial1/1O E2 192.168.1.0/24 [110/20] via 8.8.23.3, 00:25:01, Serial1/1hostname r3interface Loopback1ip address 8.8.3.3 255.255.255.0interface Serial1/1ip address 8.8.23.3 255.255.255.0serial restart-delay 0!interface Serial1/2ip address 8.8.34.3 255.255.255.0serial restart-delay 0!router ospf 12router-id 8.8.3.3log-adjacency-changesarea 34 nssanetwork 8.8.3.3 0.0.0.0 area 0network 8.8.23.0 0.0.0.255 area 0network 8.8.34.0 0.0.0.255 area 34r3(config-router)#do show ip rouCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set8.0.0.0/8 is variably subnetted, 6 subnets, 3 masksO 8.8.4.4/32 [110/65] via 8.8.34.4, 00:27:26, Serial1/2O 8.8.2.2/32 [110/65] via 8.8.23.2, 00:27:36, Serial1/1O IA 8.8.0.0/16 [110/128] via 8.8.23.2, 00:27:26, Serial1/1C 8.8.3.0/24 is directly connected, Loopback1C 8.8.23.0/24 is directly connected, Serial1/1C 8.8.34.0/24 is directly connected, Serial1/2O N2 192.168.1.0/24 [110/20] via 8.8.34.4, 00:27:26, Serial1/2r4(config-router)#do show runhostname r4interface Loopback1ip address 8.8.4.4 255.255.255.0!interface Loopback100ip address 192.168.1.1 255.255.255.0!interface Serial1/2ip address 8.8.34.4 255.255.255.0serial restart-delay 0!router ospf 12router-id 8.8.4.4log-adjacency-changesarea 34 nssaredistribute connected subnetsnetwork 8.8.4.4 0.0.0.0 area 34network 8.8.34.0 0.0.0.255 area 34r4(config-router)# do show ip rouCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set8.0.0.0/8 is variably subnetted, 6 subnets, 3 masksO IA 8.8.3.3/32 [110/65] via 8.8.34.3, 00:29:40, Serial1/2O IA 8.8.2.2/32 [110/129] via 8.8.34.3, 00:29:40, Serial1/2O IA 8.8.0.0/16 [110/192] via 8.8.34.3, 00:29:40, Serial1/2C 8.8.4.0/24 is directly connected, Loopback1O IA 8.8.23.0/24 [110/128] via 8.8.34.3, 00:29:40, Serial1/2C 8.8.34.0/24 is directly connected, Serial1/2C 192.168.1.0/24 is directly connected, Loopback100。

stub（末节区域）：使用的前提：如下图示，非骨干路由和其它路由协议（静态、EIGRP、RIP...）均要与骨干路由直连。

作用是：把一个非骨干区域配置成stub区域，而stub区域路由器将从其它协议重分布到OSPF的路由条目（OE1、OE2）替换成默认路由指向骨干区域。

如下图所示：在R1、R2（即ABR）上配置，配置命令如下：R1/R2：router ospf 1area 100stub结果是：由于R2既是处于area 100，又处于area 0，所以，当“show ip route ospf”的时候，只有R1上的OSPF路由条目（OE1、OE2）会被替换成默认路由指向骨干路由，而R2上的路由条目是不会被替换的。

当然，此图右边使用的是EIGRP，也可以使用除OSPF外的其他路由协议，因为，我们要在R3上做“路由重分布”。

totally-stub（完全末节区域）：使用的前提条件和stub的一样，只是totally-stub要更“狠”，它的作用是：将从它路由协议重分布到OSPF的路由条目（OE1、OE2）及OIA（区域间学习到的路由）全部替换成默认路由指向骨干区域，但配置命令与上述还是有一点点差别的：R1：router ospf 1area 100 stubR2: router ospf 1area 100 stub no-summary结果：也是只有R1上的所有OSPF路由条目（包括OE1、OE2机OIA）被替换成了一条默认路由指向骨干路由。

nssa和totally-nssa的使用前提是一样的，即当OSPF区域跨非骨干区域连接到骨干区域时，如下图所示，RIP跨了area 10连接到了area 0。

而两者的作用有点不同。

nssa(次末节区域)：作用是将从连接骨干区域出口的其它路由协议重发布来的（OE1、OE2）替换成默认路由指向骨干区域配置命令：R2和R3：router ospf 1area 10 nssaR4: router ospf 1area 10 nssa default-information-originatetotally-nssa(完全次末节区域)：作用是将从连接骨干区域出口的其它路由协议重发布来的（OE1、OE2）及区域间学习到的路由（OIA）替换成默认路由指向骨干区域。

OSPF V2知识要点OSPF 版本2路由器通过LSA来获悉其他路由器和网络，LSA被扩散到整个网络，它存储在拓扑表（LSDB）中。

区域内的路由器保存该区域中所有链路和路由器的详细信息，但只保存有关其他区域中路由器和链路的摘要信息。

Cisco建议每个区域中的路由器不应超过50～100台。

DR/BDR的选举接口上的优先级、Router-id。

Ospf的进程号OSPF 进程号只起本地标识作用,而无其他意义,类似于WINDOWS任务管理器中的进程号Router-id 的选取：1，路由器选取它所有的Loopback接口上最高的IP地址2，如果没有配置IP地址的Loopback接口，那么将选取它所有的物理接口上最高的IP 地址，注意是所有物理接口，子接口不参与选取在CISCO路由器上，即使作为Router-id 的物理接口DOWN掉了或被删除了，OSPF也会继续使用原来的物理接口做为Router-id ，所以使用loopback接口的好处仅在于更好的控制router-id正常情况下,在同一个区域内,OSPF database是完全一模一样的(包括顺序,内容)OSPF中重分布其它路由协议时，如果要修改重分布的内容，必须no掉重打，不支持覆盖功能。

Area 0.0.1.2= Area 258 ( 0.0.1.2 = 256+2 )OSPF区域特征：减少路由条目；将区域内拓扑变化的影响限制在本地；将LSA扩散限制在区域内；要求采取层次网络设计。

LSA刷新时间：为确保数据库的准确性，OSPF每隔30分钟对每条LSA记录扩散一次。

Router ID：用于标识路由器、通告路由器、确认主从关系、选举DR用等。

什么时候更改RID必须清除OSPF进程？RID是在OSPF域中用于标识自己的身份ID，所以在邻居关系还没形成之前更改RID 是不需要清除OSPF进程的。

当新加入一台设备到MA网络中时，该设备会将自己的DR和BDR的地址设为0.0.0.0 设置等待计时器为40秒，（超时后宣告自己为DR）如果一个网络中的所有路由器都不具有选举DR的资格，那么网络中的所有路由器都不会相互建立邻接，停留在TWO-W AY状态ABR/ASBR：ABR：ABR是连接多个区域的路由器，并且有一端在区域0上，而且至少有一端在其它区域上。
