对于电磁炉烧IGBT保险桥堆的检修思路

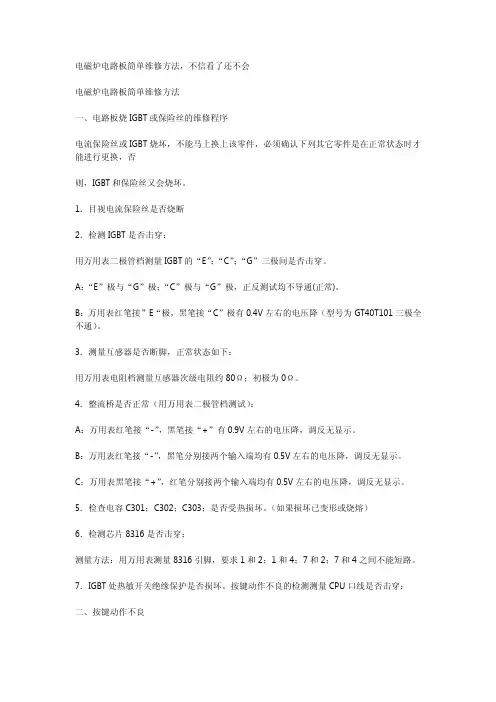

电磁炉电路板简单维修方法，不信看了还不会电磁炉电路板简单维修方法一、电路板烧IGBT或保险丝的维修程序电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。

1．目视电流保险丝是否烧断2．检测IGBT是否击穿：用万用表二极管档测量IGBT的“E”；“C”；“G”三极间是否击穿。

A：“E”极与“G”极；“C”极与“G”极，正反测试均不导通(正常)。

B：万用表红笔接”E“极，黑笔接“C”极有0.4V左右的电压降（型号为GT40T101三极全不通）。

3．测量互感器是否断脚，正常状态如下：用万用表电阻档测量互感器次级电阻约80Ω；初极为0Ω。

4．整流桥是否正常（用万用表二极管档测试）：A：万用表红笔接“-”，黑笔接“+”有0.9V左右的电压降，调反无显示。

B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V左右的电压降，调反无显示。

C：万用表黑笔接“+”，红笔分别接两个输入端均有0.5V左右的电压降，调反无显示。

5．检查电容C301；C302；C303；是否受热损坏。

（如果损坏已变形或烧熔）6．检测芯片8316是否击穿：测量方法：用万用表测量8316引脚，要求1和2；1和4；7和2；7和4之间不能短路。

7．IGBT处热敏开关绝缘保护是否损坏。

按键动作不良的检测测量CPU口线是否击穿：二、按键动作不良用万用表二极管档测量CPU极与接地端，均有0.7V左右的电压降，万用表红笔接“地”；黑笔接“CPU每一极口线”。

否则，说明CPU口线击穿。

三、功率不能达到到要求1．线圈盘短路：测试线圈盘的电感量：PSD系数为L=157±5?H，PD系列为L=140±5?H。

2．锅具与线圈盘距离是否正常。

3．锅具是否是指定的锅具。

四、检查各元器件是否松动，是否齐全。

装配后不良状况的检查：1.不加热：检查互感器是否断脚。

2.插电后长鸣：检查温度开关端子是否接插良好。

电磁炉老烧IGBT管故障维修分享故障现象：一台尚朋堂牌H3601型电磁炉插电无反应。

分析与检修：通过故障现象分析，说明电源电路未工作。

拆开外壳后察看，发现12A保险丝（熔丝管）已炸裂，说明有过流现象。

在路检测时，发现功率管IGBT（FGA25N120）的3个引脚间的阻值几乎为零，说明IGBT已短路损坏。

从PCBA中脱开IGBT的引脚，检测整流桥堆等元件正常，以为这个问题很简单，估计就是IGBT损坏所致，更换坏件即可排除故障。

但更换FGA25N120、12A保险丝后通电试机，就见机内一闪，随着“啪”的一声，保险丝又炸裂了，怀疑IGBT再次损坏。

经检测，果然IGBT又击穿损坏，感觉碰到了一个“硬茬”。

仔细检查后，发现这次损坏的器件除了保险丝、IGBT外，还有IGBT旁的一支电阻，它已完全烧黑，看不清楚阻值。

察看线路，发现该电阻是IGBTG极所接的限流电阻，所以怀疑驱动电路异常。

在线检测，发现驱动管S8050、S8550损坏。

因不清楚功率管栅极串接电阻的阻值，在没有深入学习同类产品电路原理的情况下，想到某些音响功放电路中，场效应功率管栅极所串电阻的阻值多小于1kΩ，所以随意的取了个折中值，用一只470Ω/0.25W电阻更换后，并参考了同行的经验，同时更换了5μF、0.3μF这2只高压电容。

检查无误后通电试机，整机恢复正常。

由于对电磁炉的工作原理一知半解，感觉300V供电滤波电容的容量仅为5μF，好像有点太吝啬了，应适当加大容量。

因此，画蛇添足的在5μF电容两端并接一支同规格的高压电容，以提升电源的稳定性。

结果，悲剧再次上演，保险管居然又爆了。

检查后，发现新加的5μF高压电容居然焊错位置，焊接到0.3μF电容两端，这意味着谐振电容的容量变成了5.3μF。

心里暗暗叫苦，IGBT肯定又烧了，复查后确认IGBT、保险丝损坏。

更换功率管和保险丝，并确认新增的5μF电容是和原有的电容并联后试机，心想这次损坏应是个意外。

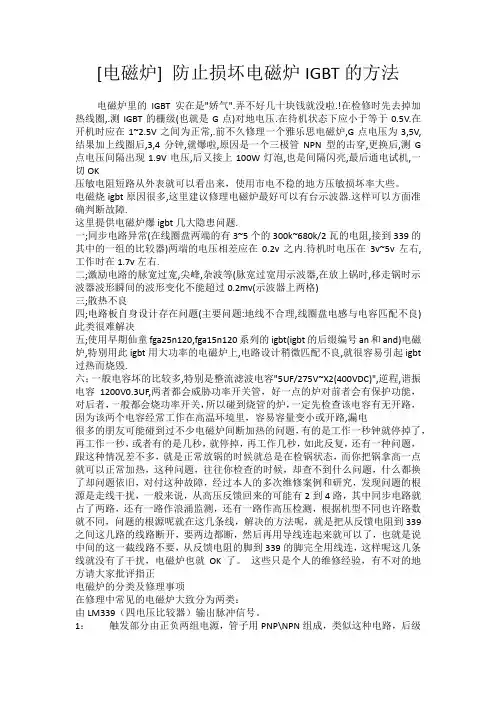

[电磁炉] 防止损坏电磁炉IGBT的方法电磁炉里的IGBT实在是"娇气".弄不好几十块钱就没啦.!在检修时先去掉加热线圈,.测IGBT的栅级(也就是G点)对地电压.在待机状态下应小于等于0.5V.在开机时应在1~2.5V之间为正常,.前不久修理一个雅乐思电磁炉,G点电压为3,5V,结果加上线圈后,3,4分钟,就爆啦,原因是一个三极管NPN型的击穿,更换后,测G 点电压间隔出现1.9V电压,后又接上100W灯泡,也是间隔闪亮,最后通电试机,一切OK压敏电阻短路从外表就可以看出来，使用市电不稳的地方压敏损坏率大些。

电磁烧igbt原因很多,这里建议修理电磁炉最好可以有台示波器.这样可以方面准确判断故障.这里提供电磁炉爆igbt几大隐患问题.一;同步电路异常(在线圈盘两端的有3~5个的300k~680k/2瓦的电阻,接到339的其中的一组的比较器)两端的电压相差应在0.2v之内.待机时电压在3v~5v左右,工作时在1.7v左右.二;激励电路的脉宽过宽,尖峰,杂波等(脉宽过宽用示波器,在放上锅时,移走锅时示波器波形瞬间的波形变化不能超过0.2mv(示波器上两格)三;散热不良四;电路板自身设计存在问题(主要问题:地线不合理,线圈盘电感与电容匹配不良)此类很难解决五;使用早期仙童fga25n120,fga15n120系列的igbt(igbt的后缀编号an和and)电磁炉,特别用此igbt用大功率的电磁炉上,电路设计稍微匹配不良,就很容易引起igbt 过热而烧毁.六；一般电容坏的比较多,特别是整流滤波电容"5UF/275V~X2(400VDC)",逆程,谐振电容1200V0.3UF,两者都会威胁功率开关管，好一点的炉对前者会有保护功能，对后者，一般都会烧功率开关，所以碰到烧管的炉，一定先检查该电容有无开路，因为该两个电容经常工作在高温环境里，容易容量变小或开路,漏电很多的朋友可能碰到过不少电磁炉间断加热的问题，有的是工作一秒钟就停掉了，再工作一秒，或者有的是几秒，就停掉，再工作几秒，如此反复，还有一种问题，跟这种情况差不多，就是正常放锅的时候就总是在检锅状态，而你把锅拿高一点就可以正常加热，这种问题，往往你检查的时候，却查不到什么问题，什么都换了却问题依旧，对付这种故障，经过本人的多次维修案例和研究，发现问题的根源是走线干扰，一般来说，从高压反馈回来的可能有2到4路，其中同步电路就占了两路，还有一路作浪涌监测，还有一路作高压检测，根据机型不同也许路数就不同，问题的根源呢就在这几条线，解决的方法呢，就是把从反馈电阻到339之间这几路的线路断开，要两边都断，然后再用导线连起来就可以了，也就是说中间的这一截线路不要，从反馈电阻的脚到339的脚完全用线连，这样呢这几条线就没有了干扰，电磁炉也就OK了。

电磁炉烧保险丝维修电磁炉烧保险丝大部分为整流桥堆或IGBT烧坏（一般都是击穿损坏且95%是IGBT击穿损坏），下面是IGBT简介：结构IGBT结构图左边所示为一个N 沟道增强型绝缘栅双极晶体管结构，N+ 区称为源区，附于其上的电极称为源极。

P+ 区称为漏区。

器件的控制区为栅区，附于其上的电极称为栅极。

沟道在紧靠栅区边界形成。

在漏、源之间的P 型区（包括P+ 和P 一区）（沟道在该区域形成），称为亚沟道区（Subchannel region ）。

而在漏区另一侧的P+ 区称为漏注入区（Drain injector ），它是IGBT 特有的功能区，与漏区和亚沟道区一起形成PNP 双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。

附于漏注入区上的电极称为漏极。

IGBT 的开关作用是通过加正向栅极电压形成沟道，给PNP 晶体管提供基极电流，使IGBT 导通。

反之，加反向门极电压消除沟道，切断基极电流，使IGBT 关断。

IGBT 的驱动方法和MOSFET 基本相同，只需控制输入极N一沟道MOSFET ，所以具有高输入阻抗特性。

当MOSFET 的沟道形成后，从P+ 基极注入到N 一层的空穴（少子），对N 一层进行电导调制，减小N 一层的电阻，使IGBT 在高电压时，也具有低的通态电压。

工作特性静态特性IGBT 的静态特性主要有伏安特性、转移特性和开关特性。

IGBT 的伏安特性是指以栅源电压Ugs 为参变量时，漏极电流与栅极电压之间的关系曲线。

输出漏极电流比受栅源电压Ugs 的控制，Ugs 越高，Id 越大。

它与GTR 的输出特性相似．也可分为饱和区1 、放大区2 和击穿特性3 部分。

在截止状态下的IGBT ，正向电压由J2 结承担，反向电压由J1结承担。

如果无N+ 缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT 的某些应用范围。
