穿越地下管线、电缆安全施工方案

室外地下穿管施工方案1. 简介室外地下穿管施工是指在户外地面或路面下进行的管道穿越工作，通常用于电力、通信、给排水等系统的设施布置。

该方案将介绍室外地下穿管的施工步骤、注意事项和安全要求，并提供一些建议。

2. 施工步骤2.1 前期准备工作在施工前，需要进行以下准备工作：•根据工程要求，制定详细的施工方案和时间计划。

•与相关部门和单位进行沟通，了解地下管线情况，避免损坏现有管线。

•对施工区域进行勘测和测绘，确定地质情况、地下水位和地下障碍物等。

•准备必要的施工设备和材料，如挖掘机、钢管等。

2.2 现场布置在施工现场进行布置时，需要注意以下事项：•根据地下管线的位置和走向，设计好穿越通道的位置和长度。

•在地面上标示出穿越通道和施工区域的范围，确保施工期间的安全。

•设置施工警示牌，提醒周围人员注意施工区域。

2.3 挖掘穿越通道挖掘穿越通道时需要遵循以下步骤：1.使用挖掘机或手动挖掘工具进行地面开挖，挖掘出足够的宽度和深度，以容纳管道的安装。

2.如果遇到硬土层或岩石层，需要使用适当的工具进行破碎和开挖。

3.在开挖通道的同时，及时清理泥土和杂物，保持通道的整洁。

2.4 安装管道安装管道时应按照以下步骤进行：1.根据设计要求，在穿越通道中设置管道支架和固定装置，确保管道的稳定。

2.将管道逐段拼接好，并使用合适的连接件将其固定在支架上。

3.在连接处使用密封材料进行密封，防止漏水和渗漏。

4.在管道安装完成后，进行必要的测试和检查，确保其质量和安全性。

2.5 封闭和恢复施工区域在施工完成后，需要进行以下工作：1.封闭施工区域，并清理好施工现场。

2.恢复施工区域的地面或路面，使其与周围环境相协调。

3.进行必要的验收和测试，确保管道的功能正常。

3. 注意事项在室外地下穿管施工过程中，需要注意以下事项：•遵守相关法律法规和安全规定，确保施工过程安全可控。

•根据当地气候条件和地质情况，选择适当的施工时间和施工方法。

•在施工现场设置明显的警示标志和安全防护措施，确保不影响人员和交通安全。

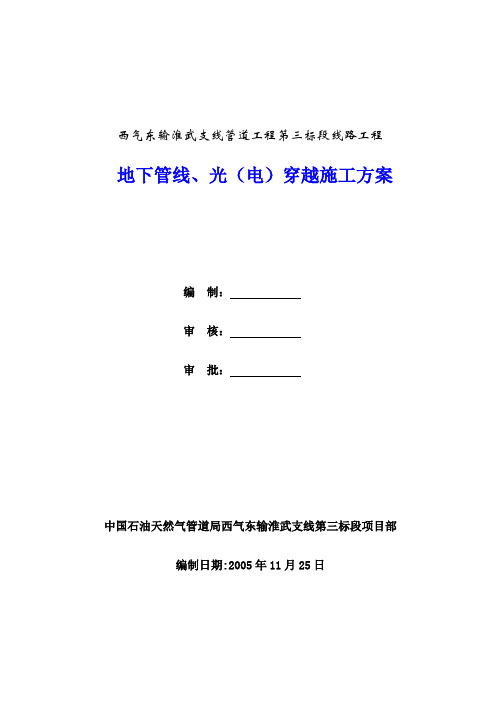

西气东输淮武支线管道工程第三标段线路工程地下管线、光（电）穿越施工方案编制：审核：审批：中国石油天然气管道局西气东输淮武支线第三标段项目部编制日期:2005年11月25日一、编制依据1。

1 《西气东输管道工程线路施工及验收规范》Q/SY XQ2001—2001；1。

2 其它相关标准、规范。

二、一般技术技术要求2。

1 新建管道从电（光）缆及管道下方通过.2。

2 新建管道管顶与电（光）缆间的距离≥500mm.2。

3 新建管道与已建管道的间距应≥300mm.2。

4 电(光）缆用角钢保护。

2.5 电（光）缆上方300mm处铺红砖层保护电缆。

三、施工准备3.1 在施工前对设计确定的地下障碍物，首先派专人复核（也可询问附近的村民或其它人员），确认无误后，对实际位置然后做好点示记，将障碍物的类型、深度、走向详细记录；3.2 对没有确定的地下障碍物,可采取向当地有关部门多方询问的方法来给予确认,或争取到当地的地下障碍物分布图，将其反映到管线施工图上,最终落实到现场.。

3。

3 在施工前(布管前），采用人工挖掘的方法将地下障碍物暴露出来,专人看护，特殊情况如光缆、通信线路等要及时通知主管部门现场监护.暴露出来的障碍物要采取必要的保护措施，如采取钢管做横担将光缆、电缆等吊起,在四周设置警示带，注明“通信光缆、严禁割断"等字样；3。

4 穿越段的预制：在主体管道组装焊接的同时将穿电缆等设施的管道预制出来,一般情况下预制管道长度比电缆与新建管道交叉段长20m。

其施工方法与检验标准均与主体管道相同。

四、施工技术措施4。

1 开挖管沟4。

1。

1 电(光）缆及管道周围3m以内管沟开挖管沟开挖前应聘请地下设施的主管部门到现场监督指导施工,采用人工开挖，首先根据探测出的电缆位置，在其垂直方向挖长槽探沟,探沟为2×0.5m,用铁锨挖土,用平铲法挖土，边挖边清理散土，挖沟人员要时刻注意土层的变化，如果在坚硬的土层中出现软土或沙土层,很可能就是电缆(光缆)周围的软土层，挖土时就要格外的小心，一点一点地挖土,将电缆(光缆）周围3m 之内的管沟全部挖出. 4.1。

管线穿越施工方案1. 引言管线穿越施工是指在工程建设过程中，将管线穿越其他地下设施或障碍物。

本方案旨在通过简单且无法律纠纷的策略，提供一套有效的管线穿越施工方案。

2. 前期准备在进行管线穿越施工之前，我们需要进行以下准备工作：- 详细了解地下管线的位置、类型、规格和材质；- 验证地下管线的所有权和使用权；- 联系相关管理部门，获取施工许可证；- 制定详细的施工方案，并确保合规性。

3. 管线穿越施工方案下面是一套简单且可行的管线穿越施工方案：步骤一：勘察与测量1. 派遣专业勘测人员，进行现场勘察和测量；2. 确定管线的准确位置和埋深，绘制详细的工程图纸。

步骤二：邻近设施通知1. 准确记录邻近设施的名称、所有权和联系方式；2. 书面通知邻近设施的所有权人/管理部门，说明我们的施工计划，并询问是否需要他们的协助或安全措施。

步骤三：施工方案制定1. 根据勘察结果和邻近设施的要求，制定具体的施工方案；2. 确定穿越方式（横向、纵向等）和施工方法（挖掘、顶替等），确保对地下管线的影响最小化；3. 制定安全措施，确保施工过程中的人员和设备安全。

步骤四：施工许可与协调1. 提交施工方案和相关材料，申请施工许可；2. 与相关管理部门进行协调，确保施工计划符合法规和标准。

步骤五：施工实施1. 按照施工方案进行作业，确保施工质量和安全；2. 监测施工过程中的管线状况，及时发现并处理任何问题。

4. 施工后处理施工完成后，我们需要进行以下处理工作：- 清理施工现场，并恢复原状；- 提交施工报告和竣工图纸给相关管理部门；- 与邻近设施的所有权人/管理部门进行联络，确认施工无影响。

5. 总结本方案提供了一套简单而有效的管线穿越施工方案，确保施工过程中对地下管线和其他设施的最小影响。

在实施时，我们将严格遵守法规和标准，确保施工质量和安全。

施工程序及施工技术措施1．施工前准备：2．首先组织施工班组及有关人员熟悉有关施工图、资料、规范、标准等，主管技术人员向施工班组作技术交底并作好技术交底资料，使施工人员熟悉该工程的技术要求及要领，以便顺利完成电气安装工作。

1）勘察电缆线路所经地段的地形及有无障碍物，核对和记录各地段的长度。

2）事先与各有关单位联系，了解及核对地下设施，防止在施工中误伤各种地下管线..3）确定电缆穿越各路口的地下涵管已施工完毕根据电缆路径的特点和每盘电缆的长度，制定技术措施和安全措施，确定挖沟和敷设电缆的方法和次序，准备好必要的工具、材料，主要为挖沟用的挖机、铁锹、镐以及敷设电缆用的保护砖块、细砂、警示带和锯断电缆用的断线钳、钢锯等。

4）电缆沟槽的开挖1）开挖前向作业人员进行施工交底2）在开挖前向施工部门提出申请，对施工内容作出风险评价，采取防范措施，报HSE 部门批准。

3）画线首先根据根据施工图纸确定电缆沟的走向，然后根据沟内电缆根数、电缆间的距离确定电缆沟的宽度。

4）根据图纸要求确定电缆沟的挖掘深度，当路面不成型时，应考虑规划路面的标高，以保证路面修好后电缆的深度能满足规程的规定，与管线交叉时，应根据实际条件加深电缆沟或加保护设施。

5）挖沟时应将路面的坚硬材料与下层的细土分散电缆沟两旁，以便电缆敷设后从沟旁取细土覆盖电缆（或将余土外运至现场外）；沟两侧应各留0.3m宽的走道，以利工作人员通行，并防止沟边石块等硬物掉入沟内6）挖沟时应考虑土质情况及临近建筑设施，作好措施，防止塌方和危及临近建筑的安全。

7）挖沟时还应根据交通安全的要求设置围栏、警告标志、夜间设红灯3．敷设电缆4．电缆敷设常用的有两种方法，即人工敷设和机械牵引敷设。

无论采用哪种敷设方法为了保证施工人员的安全和电缆施工质量，都得先将电缆盘稳妥地架设在放线架上（或用起重机将电缆盘吊起）。

架设电缆线盘，要将电缆线盘按线盘上的箭头方向滚至预定地点，再将钢轴穿于线盘轴孔中，钢轴的强度和长度应与电缆线盘重量和宽度相结合，使线盘能活动自如。

施工中地下管线的穿越施工技术与方案一、施工中地下管线的穿越施工技术地下管线的穿越施工是指在施工过程中，需要穿越一条或多条地下管线，而不损害管线的情况下完成施工任务。

这是一项复杂而又关键的工作，需要严格按照相关技术规范和方案进行操作，以确保工程的顺利进行和管线的安全运行。

下面将介绍一些常用的地下管线穿越施工技术和方案。

1. 桥隧穿越技术当地下管线需要穿越河流、交通干线、铁路等障碍物时，常常会采用桥隧穿越技术。

这种技术的主要特点是在河床下方或地面下方修建一座桥梁或隧道，然后将地下管线安装在桥梁或隧道内部。

这样可以避免对河流或交通干线的干扰，也能够在管线穿越的过程中保持管线的完整性。

2. 平行穿越技术平行穿越技术是指在地下管线的两侧分别开挖两个坑，然后将管线从一个坑穿越到另一个坑。

这种技术适用于穿越较短距离的管线，可以保持管线的连续性，并减少对周围环境的干扰。

在施工过程中，需要采取相应的防护措施，以确保穿越过程中不会对管线造成损害。

3. 直接穿越技术直接穿越技术是指在地下管线上方开挖一个坑，然后将管线从坑底穿越。

这种技术适用于地下管线较深或较长的情况，可以减少开挖的面积和对周围环境的干扰。

在施工过程中，需要根据管线的特点和土质条件采取相应的措施，以确保穿越过程的顺利进行和管线的安全。

4. 隧道穿越技术隧道穿越技术是指在地下开挖一条隧道，然后将管线安装在隧道内部。

这种技术适用于长距离的管线穿越，可以减少对地面和周围环境的干扰，并且可以在一定程度上保护管线不受外界因素的影响。

在隧道的设计和施工过程中，需要考虑管线的位置、通风、排水等因素，以确保隧道内的管线的安全和畅通运行。

二、施工中地下管线穿越施工方案地下管线穿越施工方案是保证工程顺利进行和管线安全运行的重要保证。

在制定施工方案时，需要全面考虑各种因素，包括地质条件、管线种类、施工工艺等。

下面将介绍一些常用的地下管线穿越施工方案。

1. 前期调查与设计在制定施工方案之前，需要进行全面的前期调查和设计工作。

PE管穿越施工方案1. 引言PE管（聚乙烯管）作为一种广泛应用于工程领域的管材，在市政、建筑、石油化工等多个行业有着重要的用途。

在工程施工中，由于地下管线密布，有时会出现需要将PE管穿越其他管线或障碍物的情况。

为了确保穿越过程中的施工质量和安全性，制定一套科学合理的PE管穿越施工方案是非常重要的。

本文将从施工前准备、施工过程和施工后措施等方面，详细介绍PE管穿越施工方案。

2. 施工前准备在进行PE管穿越施工前，需要进行以下准备工作：2.1 管线定位和标识在施工前，需要对已有的管线进行定位和标识，以确定PE管的穿越位置。

可以借助地下探测仪等专业工具对管线进行准确定位，并用不同颜色的喷漆或标志物进行标识，确保施工过程中不会损坏到其他管线。

2.2 施工方案设计根据实际情况，制定科学合理的施工方案。

包括穿越的深度、角度、距离、材料选用等。

需要考虑地下管线的类型、埋深、材质等因素，以确保施工顺利进行。

2.3 施工设备和材料准备准备好必要的施工设备和材料，例如挖掘机、PE管、连接件、管道支架等。

确保施工过程中，能够正常使用所需工具，提高工作效率。

3. 施工过程根据施工方案，按照以下步骤进行PE管穿越施工：3.1 清理施工区域在工程施工前，需要清理施工区域，将可能影响施工的障碍物清除，确保施工区域的平整和通畅。

3.2 划定施工区域根据施工方案，划定好PE管穿越的施工区域。

可以采用临时围栏或隔离带等措施，确保施工区域与周围的区域分隔开来，防止施工过程中的危险事故发生。

3.3 进行挖掘按照确定的穿越位置，使用挖掘机或手动挖掘工具进行挖掘。

挖掘时需要准确控制挖掘的深度和角度，避免对其他管线造成损害。

3.4 安装PE管挖掘完毕后，根据实际情况，将PE管放入挖掘好的沟槽中。

确保PE管的安装位置与要穿越的管线或障碍物之间有足够的距离。

3.5 连接管道根据需要，对PE管进行连接。

使用合适的连接件和工具，确保连接的牢固和密封。

地下工程电缆施工方案一、项目概况随着城市化进程的加快和信息化建设的不断深化，城市地下电缆敷设已成为城市基础设施建设的重要组成部分。

本项目为某市城市地下电缆敷设项目，总长约100公里，主要包括市政道路、居民小区、商业广场等区域。

二、施工准备1. 资料搜集：施工前需搜集相关工程设计图纸、施工规范、技术标准以及相关许可文件等。

2. 设备准备：购置或租赁各类施工设备和工具，包括挖掘机、钻机、电缆敷设机等。

3. 人员准备：组织施工人员进行培训，确保施工人员具备相关技术和安全意识。

4. 安全措施：对施工现场进行全面安全检查，制定安全措施和应急预案，确保施工安全。

5. 环境保护：对施工现场周边环境进行评估，保护周边植被和地下管线，避免施工过程中对环境造成污染和损害。

三、施工方案1. 施工分段根据工程设计图纸和实际情况，将地下电缆敷设工程划分为若干个施工段，每个施工段包括若干条道路或区域。

2. 路线勘测对每个施工段的具体路线进行勘测和测量，确定道路宽度、地下管线情况、地质情况等，为后续施工作出详细的施工方案和措施。

3. 开挖作业* 挖掘机开挖：根据设计要求和勘测数据，使用挖掘机对道路或区域进行开挖，确保电缆埋设深度和位置符合要求。

* 钻孔作业：对需要穿越地下管线或地质条件复杂的区域，进行钻孔作业，为电缆敷设提供通道。

4. 电缆敷设* 敷设方式：根据设计要求和现场情况，采用直埋敷设或者管沟敷设方式进行电缆敷设。

* 敷设工艺：采用专用电缆敷设机进行敷设，确保电缆敷设的均匀、平整和牢固。

5. 掩埋与回填* 电缆保护：对敷设完毕的电缆进行保护，使用专用保护管或者警示标识进行固定和标识。

* 回填工作：将挖掘的土方进行回填，按照规定的层次和要求对道路或区域进行平整和压实。

6. 设备检测* 电缆测试：对敷设完毕的电缆进行测试和检测，确保电缆性能和连接质量符合要求。

* 设备调试：对敷设机械和设备进行调试和检测，确保设备正常运行。

穿越地下管线、电缆施工方案一、背景介绍现代城市的发展离不开各种地下管线和电缆网络的支持，这些设施在城市的运行中起着至关重要的作用。

然而，在城市更新、基础设施建设等工程中，常常需要穿越已有的地下管线和电缆，这就需要科学合理的施工方案来确保工程顺利进行，同时最大程度地保护已有的地下设施。

二、问题分析穿越地下管线和电缆是一项高风险的工作，一旦出现问题可能导致供水、供电、通讯等重要设施的中断，给城市带来巨大损失。

因此，施工方案的设计必须经过深入细致的分析，考虑到各种可能的风险因素。

三、施工方案设计1.前期调研在施工前，需要对穿越地点的地下管线和电缆进行全面的调查和勘测，以确保施工方案的有效性。

同时，需要与相关单位进行沟通，了解地下管线和电缆的具体情况和相关数据。

2.施工时间和选址在选择施工时间和位置时，需要尽可能选择在交通不繁忙、管线和电缆布局较简单的时段和地点进行施工，以减少施工风险和对城市运行的影响。

3.施工手段根据地下管线和电缆的类型和布局情况，选择合适的施工手段，可以采用钻孔、推管等方式进行穿越，确保施工过程中对原有设施的影响最小化。

4.施工监控在施工过程中，需要进行实时监控和记录，以及随时掌握施工进度和可能出现的问题，及时调整施工方案，确保施工的顺利进行。

5.安全措施在施工过程中，必须严格执行相关的安全措施，包括施工人员的安全防护、现场的警戒标志设置等，确保施工过程安全可靠。

四、总结与展望穿越地下管线和电缆是一项复杂的工程，需要科学合理的施工方案来保障城市运行的正常运转。

未来，随着技术的不断发展，施工方案将会越来越智能化、精细化，为城市基础设施建设提供更好的支持。

以上是关于穿越地下管线、电缆施工方案的一些思考和总结，希望对相关领域的研究和实践有所帮助。

穿越地下管线、电缆施工方案一、工程概况随着城市化进程的加快，地下管线、电缆的铺设成为城市建设的重要组成部分。

本次施工任务是对某区域内的地下管线、电缆进行穿越施工，确保工程顺利进行，降低施工风险。

二、施工目标1.确保施工过程中不损害现有地下管线、电缆及周围环境。

2.按照设计要求，高效、安全地完成穿越施工任务。

3.提高施工质量，降低后期维护成本。

三、施工准备1.技术准备：收集相关资料，了解地下管线、电缆的分布情况，制定详细的施工方案。

2.人员准备：选拔具有丰富经验的施工队伍，进行技术培训，明确分工。

3.物资准备：提前采购施工所需材料、设备，确保施工顺利进行。

4.施工场地准备：对施工场地进行平整，设置施工围挡，保证施工安全。

四、施工方法1.采用非开挖技术进行穿越施工，以减少对周围环境的影响。

2.使用水平定向钻进技术，准确控制钻头方向，避免损坏现有管线、电缆。

3.施工过程中，实时监测钻头位置，确保施工安全。

4.穿越完成后，对管道进行打压检测，确保质量。

五、施工步骤1.施工前期：对施工场地进行勘探，了解地下管线、电缆分布情况，制定施工方案。

2.施工中期：a.按照设计方案，布置施工设备，进行水平定向钻进。

b.施工过程中，密切监测钻头位置，确保安全。

c.穿越完成后，对管道进行打压检测，检查是否存在漏洞。

3.施工后期：a.拆除施工设备，恢复施工场地。

b.对穿越完成的管线、电缆进行检查，确保正常运行。

c.对施工成果进行验收，交付使用。

六、施工安全措施1.建立健全施工安全管理体系，明确责任分工。

2.对施工人员进行安全培训，提高安全意识。

3.施工过程中，严格遵守安全操作规程，确保施工安全。

4.设置安全警示标志，提醒施工现场附近居民注意安全。

5.配备专职安全员，对施工现场进行监督检查，发现问题及时整改。

七、施工质量控制1.严格把控材料质量，选用合格产品。

2.施工过程中，严格按照设计方案和施工工艺进行操作。

3.对施工成果进行检测，确保质量符合标准。
