单片机技术实训考核细节

项目一、仿真软件使用考核标准一、知识目标：占总成绩30%。

1、考察学生对仿真软件菜单掌握的熟练程度。

2、考察对计算机基础知识、单片机概念与特点及应用场合、常用单片机类型的了解程度。

3、考察学生对计算机基础知识、单片机概念与特点及应用场合、常用单片机类型、计算机中的数制和编码的掌握程度。

二、技能考核：占总成绩50%根据学生项目完成情况，能否使用仿真软件进行程序调试，是否能开相应的窗口查看程序执行情况。

三、平时考核：占总成绩20%。

根据学生平时表现及课题完成进度情况。

项目二、彩灯控制考核标准一、知识目标：占总成绩30%。

1、考察掌握MCS－51单片机的性能及结构、MCS－51单片机的引脚功能能力。

2、考察是否掌握MCS－51单片机的寄存器、存储器的结构类型和使用特点。

了解单片机的工作方式。

占总成绩30%。

二、技能考核：占总成绩50%。

1、根据学生项目完成情况，能否能通过上机了解单片机CPU的组成和I/O接口的结构和功能以及使用特点。

2、是否能够完成彩灯的设计调试。

三、平时考核：占总成绩20%根据学生平时表现及课题完成进度情况打分。

项目三、机械手程序设计考核标准一、知识目标：占总成绩30%1、单片机的寻址方式、指令系统。

2、使用汇编语言进行简单的顺序结构程序、分支结构程序、循环结构程序设计。

能够调试简单程序。

二、技能考核：占总成绩50%1、根据学生项目完成情况。

2、是否能够通过程序，控制机械手动作。

从而完成伸长、旋转、抓件等动作。

三、平时考核：占总成绩20%。

根据学生平时表现及课题完成进度情况打分，项目四、交通灯控制考核标准一、知识目标：占总成绩30%1、掌握I/O口基本操作。

2、掌握MCS-51单片机中断系统的结构。

3、掌握MCS-51单片机外部中断系统的工作原理、工作方式和初始化编程。

4、会编制中断接口程序二、技能考核：占总成绩50%1、根据学生项目完成情况。

2、是否能够完成交通灯设计，一个在定时交通灯控制的基础上，增加允许急救车优先通过的交通控制系统。

精选全文完整版（可编辑修改）
《单片机应用技术》课程考核方案
本课程采用项目考核为主的考核方式。

按照本课程的三个项目要求采用分阶段考核，每个阶段分理论考核和实践考核两部分，成绩按百分制计，理论部分占40%，实践部分占60%，总成绩为3个项目成绩算术平均值。

项目考核标准为：
（一）理论考核
1、基础理论。

2、熟悉工艺对控制的要求。

3、原理图绘制、程序编制。

4、考试方式开卷。

5、成绩评定同时参考学生的出勤情况及课堂表现。

（二）实践考核
1、完成电气控制系统的连接。

2、完成控制系统的程序设计、汇编烧录、调试及运行的全过程。

3、按规定完成实训报告。

4、纪律意识、6S意识、团队协作、沟通协调能力等。

评分标准。

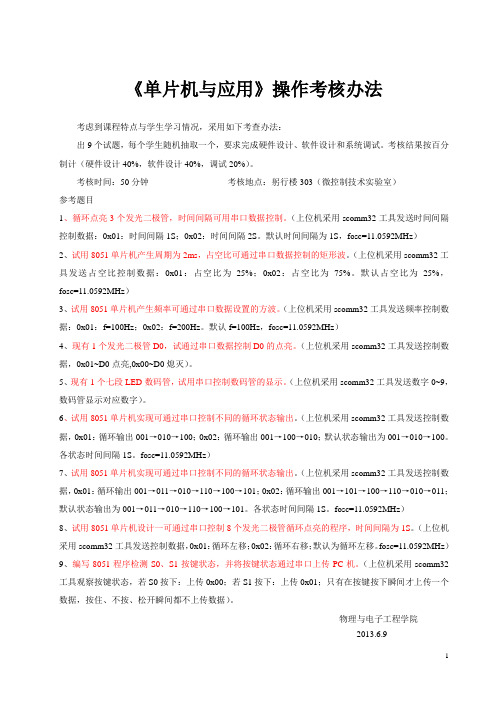

《单片机与应用》操作考核办法考虑到课程特点与学生学习情况，采用如下考查办法：出9个试题，每个学生随机抽取一个，要求完成硬件设计、软件设计和系统调试。

考核结果按百分制计（硬件设计40%，软件设计40%，调试20%）。

考核时间：50分钟考核地点：躬行楼303（微控制技术实验室）参考题目1、循环点亮3个发光二极管，时间间隔可用串口数据控制。

（上位机采用scomm32工具发送时间间隔控制数据：0x01：时间间隔1S；0x02：时间间隔2S。

默认时间间隔为1S，fosc=11.0592MHz）2、试用8051单片机产生周期为2ms，占空比可通过串口数据控制的矩形波。

（上位机采用scomm32工具发送占空比控制数据：0x01：占空比为25%；0x02：占空比为75%。

默认占空比为25%，fosc=11.0592MHz）3、试用8051单片机产生频率可通过串口数据设置的方波。

（上位机采用scomm32工具发送频率控制数据：0x01：f=100Hz；0x02：f=200Hz。

默认f=100Hz，fosc=11.0592MHz）4、现有1个发光二极管D0，试通过串口数据控制D0的点亮。

（上位机采用scomm32工具发送控制数据，0x01~D0点亮,0x00~D0熄灭）。

5、现有1个七段LED数码管，试用串口控制数码管的显示。

（上位机采用scomm32工具发送数字0~9，数码管显示对应数字）。

6、试用8051单片机实现可通过串口控制不同的循环状态输出。

（上位机采用scomm32工具发送控制数据，0x01：循环输出001→010→100；0x02：循环输出001→100→010；默认状态输出为001→010→100。

各状态时间间隔1S。

fosc=11.0592MHz）7、试用8051单片机实现可通过串口控制不同的循环状态输出。

（上位机采用scomm32工具发送控制数据，0x01：循环输出001→011→010→110→100→101；0x02：循环输出001→101→100→110→010→011；默认状态输出为001→011→010→110→100→101。

考评方式与标准《单片机原理》课程的考核成绩由以下几部分组成：总计100分=实验（30分）+综合型设计大作业（15分）+期末试卷（50分）+平时（5分）（1）实验实验部分总计30分，其中：●必做实验10个，每个2分，共计20分。

●选做实验5个，每个1分，共计5分。

●实验表现及出勤情况5分，由实验课教师给分。

基础实验题目（必做及选做）事先在“乐学网”上公布，所有实验题目均来自辅助教材（张毅刚主编，《基于Proteus的单片机课程的基础实验与课程设计》，人民邮电出版社，2012）的第6章，要求实验题目在课下事先在Proteus环境下虚拟仿真通过，然后向“乐学网”网络教学管理平台提交相应的虚拟仿真文件，包括源文件（.c文件与汇编语言源文件均可）、.dsn 仿真运行文件以及.hex文件。

提交的实验题目文件超过截止时间不予受理。

待助教检查通过后，再在测控实验中心实验室的E型实验装置运行虚拟仿真通过。

如果不向“乐学网”提供虚拟仿真文件或者未检查通过，则不允许进入实验室在E型模块化硬件实验装置上进行调试。

在进行硬件实验装置上运行调试时，学生要提供源程序程序文件，且当场进行编译（或汇编）并进行ISP编程写入，以考察实际的调试能力。

凡是向“乐学网”提交的虚拟仿真文件发现抄袭者，需重做再提交，如再发现抄袭，则取消该题目的分数。

抄袭两次以上者，则取消实验的成绩。

实验时的表现及实验出勤情况总计5分，由实验课教师及助教根据实验表现及出勤情况酌情给分。

（2）综合型设计大作业 15分总计10个综合性设计题目，题目事先在“乐学网”上公布，所有题目均来自辅助教材（张毅刚主编，《基于Proteus的单片机课程的基础实验与课程设计》，人民邮电出版社，2012年4月）的第7章，所完成的综合型设计大作业题目要求事先在Proteus环境下虚拟仿真运行通过，然后向“乐学网”网络教学管理平台提交相应的虚拟仿真文件，包括源文件（.c文件与汇编语言源文件均可）、.dsn仿真运行文件以及.hex文件，并提供程序清单。

一、实训背景随着电子技术的飞速发展，单片机作为电子系统中的核心控制单元，其应用领域日益广泛。

为了使学生深入了解单片机的工作原理、应用方法以及设计过程，提高学生的动手能力和团队合作精神，特制定本单片机实训报告方案。

二、实训目的1. 掌握单片机的基本原理和结构，熟悉其各个模块的功能。

2. 熟悉单片机应用系统的一般设计过程，培养系统设计能力。

3. 提高学生的动手能力，通过实际操作加深对单片机知识的理解。

4. 增强团队合作意识，培养学生沟通协调能力。

5. 培养学生的创新意识和解决问题的能力。

三、实训内容1. 单片机基础知识- 单片机的结构和工作原理- 单片机的指令系统- 单片机的编程方法- 单片机的接口技术2. 单片机应用系统设计- 单片机最小系统设计- 单片机与外部设备接口设计- 单片机程序设计- 单片机应用系统调试3. 实践项目- LED流水灯- 设计目的：通过控制LED灯的闪烁，熟悉单片机的I/O操作。

- 设计要求：实现LED灯的快速闪烁，并实现闪烁频率的可调。

- 按键控制- 设计目的：通过按键控制LED灯的开关，熟悉单片机的中断系统。

- 设计要求：实现按键的识别和响应，控制LED灯的开关。

- 温度传感器- 设计目的：利用温度传感器采集环境温度，通过单片机处理并显示。

- 设计要求：实现温度的实时采集和显示，并具有超温报警功能。

- 智能小车- 设计目的：设计一款智能小车，实现避障、循迹等功能。

- 设计要求：实现小车的自动寻迹、避障和转向等功能。

四、实训步骤1. 理论学习- 讲解单片机的基本原理、结构、指令系统、编程方法等理论知识。

- 讲解单片机应用系统设计的一般流程和方法。

2. 实践操作- 学生分组，每组负责一个实践项目。

- 指导教师根据项目要求，讲解相关硬件和软件知识。

- 学生根据项目要求，进行硬件电路设计、软件编程和调试。

3. 作品展示- 学生完成项目后，进行作品展示和答辩。

- 指导教师对学生的作品进行评价和指导。

单片机部分（一）考核办法：从所附电路中抽取一个电路，在规定的时间内根据要求编程调试并运行，同时填写记录报告。

（二）考核内容1、编写源程序（1）遵守语法规范（2）符合考核题目中对电路的参数要求（3）能够完成电路功能见后附《电路功能及考点》2、程序调试（1）熟练掌握开发调试步骤，正确形成各种文件（2）熟练使用编程开发软件，正确运用各种调试方法（3）运行程序，检查程序运行结果，纠正程序错误（三）考核时限：2小时（四）考核系统连接计算机开发系统应用系统（五）设备、工具、材料：输入输出电路、定时器电路、A/D转换电路、脉冲计数电路等综合电路实验箱1套，万用表1只、示波器1台、常用工量具1套，各单元电路电原理图、技术设计文件各1份。

（六）考核配分（满分100分）及评分标准（具体见评分表2）：1、规范地编写电路源程序（30分）2、正确地进行连接及调试（30分）3、运行程序及纠错（30）4、安全文明生产（5）5、时限（5）（七）附1、评分标准表2、电路功能及考点3、调试记录单、程序清单4、电路原理图（四份）5、电路参考程序（四份）无线电调试高级工应会考核评分表2电路功能及考点一、P1口输入、输出电路1、1口作为输出口，控制8只发光二极管LED1~LED8循环发光。

考点：①调整各LED发光时间；②LED循环方式。

2、P1口作为输入口，K1~K8开关为输入状态开关，其通断对应LED1~LED8发光输出。

考点：LED发光方式。

二、定时器电路定时器T1工作于方式1，每0.05秒T1溢出中断一次，控制LED1~LED8发光。

考点：①LED1~LED8发光方式②LED发光时间调整③定时器工作方式设定三、脉冲计数电路计量每50ms的脉冲数，计数值以二进制显示在LED1~LED8中，每5秒测试一次。

考点：①计数器工作方式设置②测试时间间隔调整四、A/D转换电路模拟信号经W1送入ADC0809PIN0端，转换后的十进制数由LED1~LED8显示，采用中断方式。

《单片机应用技术》考核标准一、考核目的1、使学生了解单片机的发展过程和应用领域，掌握MCS-51单片机的基本组成和结构、掌握单片机的存储结构以及存储结构的特点。

2、掌握MCS-51指令的寻址方式，掌握指令的正确书写格式，能够正确理解指令的功能，能够编写和理解简单功能程序段。

3、掌握汇编语言程序设计的方法和步骤，了解各类程序设计的特点和基本方法，能够正确设计、编制较简单的应用程序。

4、掌握定时计数器的使用方法，掌握MCS-51中断的原理以及中断的分类、设置和撤除，掌握中断的处理过程及应用二、考核内容1．理论考核（1）了解单片机的发展过程和应用领域（2）掌握MCS-51指令的寻址方式、指令的功能（3）能够编写和理解简单功能程序段（4）掌握汇编语言程序设计的方法和步骤（5）掌握定时计数器的使用方法（6）掌握定时计数器的使用方法，掌握中断的处理过程及应用2．实验考核本课程的实验考核为过程性考核，每次实验的成绩加权平均为实验考核的最终成绩，作为平时成绩的一部分。

三、考核方式和要求考核方式：平时考核＋期末考试；期末考试为闭卷笔试，考察学生对知识点的理解程度，重点知识的掌握能力，以及综合应用能力。

四、评分标准平时考核成绩以考勤、平时作业、实验题目完成情况与完成质量为依据，占总成绩的30%。

期末考试采用闭卷方式，统一命题，统一评分标准，统一考试时间，考试时间为100分钟，占总成绩的70%。

，总成绩为100分。

五、命题依据以《单片机应用技术》教学大纲为依据，结合学生实际情况以及专业要求，考虑与其他后续专业学科的内容关联性，把命题分为易、中、难三个档次，其中，易重在考察基础知识与基本理论，占到60%左右；难题占10%左右，旨在考察学生对理论知识的综合应用能力。

一、实训目的1. 掌握单片机的基本原理和组成。

2. 熟悉51单片机的编程方法及开发工具。

3. 培养动手实践能力，提高问题分析和解决能力。

4. 理解单片机在实际应用中的地位和作用。

二、实训内容1. 单片机基本原理- 单片机的组成结构- CPU的工作原理- 存储器分类及功能- I/O接口电路2. 51单片机编程- C语言编程基础- 51单片机指令系统- 程序设计方法- 常用函数和中断系统3. 单片机开发工具- Keil uVision软件的使用- 串口调试助手的使用- 实验箱的连接与调试4. 实训项目- 项目一：LED流水灯- 实现功能：通过单片机控制LED灯的闪烁，形成流水灯效果。

- 实训目标：熟悉单片机基本编程方法，掌握LED灯的控制。

- 项目二：按键控制LED灯- 实现功能：通过按键控制LED灯的开关。

- 实训目标：掌握按键输入的处理方法，了解中断系统。

- 项目三：数字时钟- 实现功能：通过单片机实现数字时钟的功能，显示时分秒。

- 实训目标：掌握定时器的工作原理，了解时钟系统的设计。

- 项目四：温度传感器数据采集- 实现功能：通过温度传感器采集环境温度，并在LCD显示屏上显示。

- 实训目标：学习传感器应用，掌握A/D转换器的工作原理。

三、实训步骤1. 准备工作- 熟悉实训环境，了解实验设备。

- 安装Keil uVision软件，配置实验箱。

2. 理论学习- 学习单片机基本原理、编程方法和开发工具。

- 阅读相关教材和资料，掌握知识点。

3. 项目实施- 根据实训项目要求，进行程序设计。

- 利用Keil uVision软件进行编译、调试和烧录程序。

- 连接实验箱，进行实际操作。

4. 结果分析- 分析程序运行结果，发现问题并解决。

- 总结实训过程中的经验和教训。

5. 撰写报告- 按照实训报告模板，撰写实训报告。

四、实训要求1. 严格遵守实训纪律，按时完成实训任务。

2. 认真学习理论知识，熟练掌握编程方法和开发工具。
