第六章箱梁分析授课主要内容:主要优点：抗扭刚度大、有效抵抗正负弯矩、施工方便、整体受力、适应性强、铺设管道方便。
箱梁截面受力特性：箱梁在偏心荷载作用下的变形与位移，可分成四种基本状态：纵向弯曲、横向弯曲、扭转及扭转变形（即畸变）；箱梁在偏心荷载作用下，因弯扭作用在横截面上将产生纵向正应力和剪应力，因横向弯曲和扭转变形将在箱梁各板中产生横向弯曲应力与剪应力。
箱梁对称挠曲时的弯曲应力：箱梁对称挠曲时，产生弯曲正应力、弯曲剪应力。
箱梁的自由扭转应力：箱梁在无纵向约束，截面可自由凸凹的扭转称为自由扭转，只产生剪应力，不引起纵向正应力；单室箱梁的自由扭转应力，多室箱梁的自由扭转应力。
箱梁的约束扭转应力：当箱梁端部有强大横隔板，扭转时截面自由凸凹受到约束称为约束扭转，产生约束扭转正应力与约束扭转剪应力；这里介绍的约束扭转的实用理论建立是一定的假定之上的。
箱梁的畸变应力：当箱梁壁较薄时，横隔板较稀时，截面就不能满足周边不变形的假设，则在反对称荷载作用下，截面不但扭转还要畸变，产生畸变翘曲正应力和剪应力，箱壁上也将引起横向弯曲应力；用弹性地基比拟梁法解析箱梁畸变应力。
箱梁剪力滞效应：翼缘剪切扭转变形的存在，而使远离梁肋的翼缘不参予承弯工作，这个现象就是剪力滞效应；可应用变分法的最小势能原理求解。

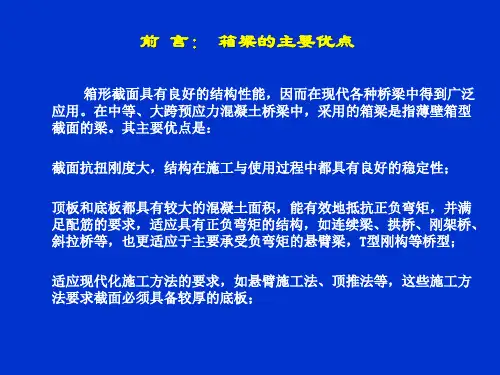

1第六章箱梁分析一、主要优点箱形截面具有良好的结构性能，因而在现代各种桥梁中得到广泛应用。
在中等、大跨预应力混凝土桥梁中，采用的箱梁是指薄壁箱型截面的梁。
其主要优点是：截面抗扭刚度大，结构在施工与使用过程中都具有良好的稳定性；顶板和底板都具有较大的混凝土面积，能有效地抵抗正负弯矩，并满足配筋的要求，适应具有正负弯矩的结构，如连续梁、拱桥、刚架桥、斜拉桥等，也更适应于主要承受负弯矩的悬臂梁，T型刚构等桥型；适应现代化施工方法的要求，如悬臂施工法、顶推法等，这些施工方法要求截面必须具备较厚的底板；承重结构与传力结构相结合，使各部件共同受力，达到经济效果，同时截面效率高，并适合预应力混凝土结构空间布束，更加收到经济效果；对于宽桥，由于抗扭刚度大，跨中无需设置横隔板就能获得满意的荷载横向分布；适合于修建曲线桥，具有较大适应性；能很好适应布置管线等公共设施。
二、箱梁截面受力特性一）箱梁截面变形的分解箱梁在偏心荷载作用下的变形与位移，可分成四种基本状态：纵向弯曲、横向弯曲、扭转及扭转变形（即畸变）；因弯扭作用在横截面上将产生纵向正应力和剪应力，因横向弯曲和扭转变形将在箱梁各板中产生横向弯曲应力与剪应力。
1、纵向弯曲：对称荷载作用；产生纵向弯曲正应力M，弯曲剪应力M。
纵向弯曲产生竖向变位w，因而在横截面上引起纵向正应力M及剪应力M，见图。
图中虚线所示应力分布乃按初等梁理论计算所得，这对于肋距不大的箱梁无疑是正确的；但对于肋距较大的箱形梁，由于翼板中剪力滞后的影响，其应力分布将是不均匀的，即近肋处翼板中产生应力高峰，而远肋板处则产生应力低谷，如图中实线所示应力图。
这种现象称为“剪力滞效应”。
对于肋距较大的宽箱梁，这种应力高峰可达到相当大比例，必须引起重视。
2、横向弯曲：局部荷载作用；产生横向正应力c。
2箱形梁承受偏心荷载作用，除了按弯扭杆件进行整体分析外，还应考虑局部荷载的影响。
车辆荷载作用于顶板，除直接受荷载部分产生横向弯曲外，由于整个截面形成超静定结构，因而引起其它各部分产生横向弯曲，如右图。
箱梁的横向弯曲，可以按下图 a）所示计算图式进行计算。
图示单箱梁可作为超静定框架解析各板内的横向弯曲应力c，其弯矩图如下图b）所示。
3、刚性扭转：反对称荷载的作用下的刚性转动，分为自由扭转与约束扭转；产生自由扭转剪应力K，翘曲正应力W，约束扭转剪应力W。
箱形梁的扭转（这里指刚性扭转，即受扭时箱形的周边不变形）变形主要特征是扭转角。
箱形梁受扭时分自由扭转与约束扭转。
所谓自由扭转，即箱形梁受扭时，截面各纤维的纵向变形是自由的，杆件端面虽出现凹凸，但纵向纤维无伸长缩短，自由翘曲，因而不产生纵向正应力，只产生自由扭转剪应力K。
当箱梁端部有强大横隔板，箱梁受扭时纵向纤维变形不自由，受到拉伸或压缩，截面不能自由翘曲，则为约束扭转。
约束扭转在截面上产生翘曲正应力W和约束扭转剪应力W。
产生约束扭转的原因有：支承条件的约束，如固端支承约束纵向纤维变形；受扭时截面形状及其沿梁纵向的变化，使截面各点纤维变形不协调也将产生约束扭转。
如等厚壁的矩形箱梁、变截面梁等，即使不受支承约束，也将产生约束扭转。
4、扭转变形：即畸变，反对称荷载的作用下的扭转变形；产生翘曲正应力dW，畸变剪应力dW，横向弯曲应力dt。
在箱壁较厚或横隔板较密时，可假定箱梁在扭转时截面周边保持不变形，在设计中就不必考虑扭转3变形（即畸变）所引起的应力状态。
但在箱壁较薄，横隔板较稀时，截面就不能满足周边不变形的假设，在反对称荷载作用下，截面不但扭转而且要发生畸变。
扭转变形，即畸变（即受扭时截面周边变形），其主要变形特征是畸变角。
薄壁宽箱的矩形截面受扭变形后，无法保持截面的投影仍为矩形。
畸变产生翘曲正应力dW和畸变剪应力dW，同时由于畸变而引起箱形截面各板横向弯曲，在板内产生横向弯曲应力dt（如图所示）。
二）箱梁应力汇总及分析：纵向正应力，剪应力；横向正应力；对于混凝土桥梁，恒载占大部分，活载比例较小，因此，对称荷载引起的应力是计算的重点。
箱梁在偏心荷载作用下的变形与位移，可分成四种基本状态：纵向弯曲、横向弯曲、扭转及扭转变形（即畸变）。
他们引起的应力状态为：纵向弯曲--- 纵向弯曲正应力M，弯曲剪应力M横向弯曲--- 横向正应力c扭转---自由扭转剪应力K，翘曲正应力W，约束扭转剪应力W扭转变形--- 翘曲正应力dW，畸变剪应力dW，横向弯曲应力d t因而，综合箱梁在偏心荷载作用下，四种基本变形与位移状态引起的应力状态为：在横截面上：纵向正应力(Z) M wdw剪应力Mkwdw在纵截面上：横向弯曲应力(S) c dt1、弯曲正应力箱梁在对称挠曲时，仍认为服从平截面假定原则，梁截面上某点的应力与距中性轴的距离成正比。
因此，箱梁的弯曲正应力为：MYMI X应指出，如同T梁或 I梁一样，箱梁顶、底板中的弯曲正应力，是通过顶、底板与腹板相接处的受剪面传递的，因而在顶、底板上的应力分布也是不均匀的，这一不均匀分布现象由剪力滞效应引起。
2、弯曲剪应力41）开口截面：由材料力学中的一般梁理论，可直接得出。
一般梁理论中，开口截面弯曲剪应力计算公式为：Q y S Q y S XXydAbI X bI X式中：b——计算剪应力处的梁宽；S XSydA是由截面的自由表面（剪应力等于零处）积分至所求剪应力处的面积矩（或静矩）。
2）闭口单室截面：问题---无法确定积分起点；解决方法---在平面内为超静定结构，必须通过变形协调条件赘余力剪力流q方可求解。
图a 所示箱梁，在截面的任一点切开。
假设一未知剪力流q1，对已切开的截面可利用式Q y S Q y S XXydAbI X bI X计算箱梁截面上各点的剪力流q0。
由剪力流q0与q1的作用，在截面切开处的相对剪切变形为零，即：ds 0s (a)此处ds是沿截面周边量取的微分长度，符号s表示沿周边积分一圈，剪应变为：MqG tG (b)而剪力流q q0q1(c)将式（b）与式（c）代入式（a），则得：q0q1s t ds 0QySx0q0而I x 代入上式得：QySx0s q1dss ds 0 tI x tQ y dsq1I x s S x0 tdss t5于是，箱梁的弯曲剪应力为：q 1q1) Q yM (q0Sxb t t tI xS xb S x0Q yq1,q1为 1式中I x时的超静定剪力流。
可见，单箱梁的弯曲剪应力的计算公式在形式上与开口截面剪应力计算公式相似，唯静矩计算方法不同。
实质上，Sxb静矩计算式包含着确定剪应力零点位置的计算，它的物理含义与Sx0并没有什么区别。
3）闭口多室截面：每一室设一个切口，每个切口列一个变形协调方程，联合求解可得各室剪力流；如是单箱多室截面，则应将每个室都切开（如图所示），按每个箱室分别建立变形协调方程，联立解出各室的超静定未知剪力流qi：其一般式为：q0idsq i ds[q i1ds dst t q i1 ]0i i i 1,i t i,i1t 图示的单箱三室截面，可写出如下方程：q01ds q1dsq2dst t 01 1 1,2 tq02ds q2ds[q1ds dst t q302 2 1,2t 2,3 tq03ds q3dsq2dst t 03 3 2,3 t从联立方程中解出超静定未知剪力流q1、q2和q3，则最终剪力流为：6q q0q1q2q3则：各箱室壁上的弯曲剪应力：M q 1(qq q2q) t t1 3三、箱梁的自由扭转应力一）单室箱梁的自由扭转：利用内外力矩平衡，求得自由扭转剪应力；1、扭转剪应力：剪应力沿截面厚度方向相等，在全截面环流；根据内外力矩平衡，可求得自由扭转剪应力。
等截面箱梁在无纵向约束，仅受扭矩作用，截面可自由凸凹时的扭转称为自由扭转，也即圣·维南(St.Venat) 扭转。
箱梁截面因板壁厚度较大，或具有加腋的角隅使截面在扭转时保持截面周边不变形，自由扭转即是一无纵向约束的刚性转动，可以认为，在扭矩作用下只引起扭转剪应力，而不引起纵向正应力。
梁在纵向有位移而没有变形。
如图所示单箱梁在外扭矩M k作用下，剪力流q x t沿箱壁是等值的，建立内外扭矩平衡方程，即得：M Ks qdsqds qs或M Kt式中：——箱梁薄壁中线所围面积的两倍；——截面扭转中心至箱壁任一点的切线垂直距离。
2、扭转变形与位移：根据剪切变形计算式，得出纵向向位移计算式，然后引入封闭条件，即：始点纵向位移与终点位移相同，求得单室箱梁自由扭转时的变形与位移。
已知自由扭转剪应力为：M Kt(a)7如图所示，假设z为梁轴方向，u为纵向位移，v为箱周边切线方向位移，则可得剪切变形计算式为：u vv (z)G s z (b)式中：(z)——截面扭转角。
由上式积分可得纵向位移计算式：u(z) u0(z)S sdsds '0G0 (c)式中：u0(z)——积分常数，为初始位移值。
引用封闭条件，对上式积分一周，由于始点纵向位移与终点位移u是相同的，则：ds '(z) dss G s (d )将式(a)代入上式得：M K'(z)GJ d(e)GJ d G2/ds'为常数。
式中抗扭刚度t，说明箱梁在自由扭转时，扭率引用式（a）和式（e）的关系，代入式（c），纵向位移计算式可简化如下：uzu0(z) '(z)式中：——广义扇性座标；s d ss0 tds0dst至此，箱梁自由扭转时的应力、变形和位移都可求解。
