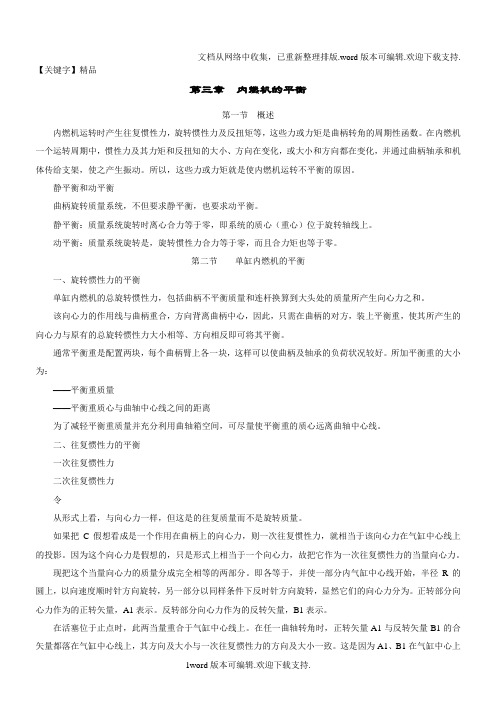

【关键字】精品第三章内燃机的平衡第一节概述内燃机运转时产生往复惯性力，旋转惯性力及反扭矩等，这些力或力矩是曲柄转角的周期性函数。
在内燃机一个运转周期中，惯性力及其力矩和反扭知的大小、方向在变化，或大小和方向都在变化，并通过曲柄轴承和机体传给支架，使之产生振动。
所以，这些力或力矩就是使内燃机运转不平衡的原因。
静平衡和动平衡曲柄旋转质量系统，不但要求静平衡，也要求动平衡。
静平衡：质量系统旋转时离心合力等于零，即系统的质心（重心）位于旋转轴线上。
动平衡：质量系统旋转是，旋转惯性力合力等于零，而且合力矩也等于零。
第二节单缸内燃机的平衡一、旋转惯性力的平衡单缸内燃机的总旋转惯性力，包括曲柄不平衡质量和连杆换算到大头处的质量所产生向心力之和。
该向心力的作用线与曲柄重合，方向背离曲柄中心，因此，只需在曲柄的对方，装上平衡重，使其所产生的向心力与原有的总旋转惯性力大小相等、方向相反即可将其平衡。
通常平衡重是配置两块，每个曲柄臂上各一块，这样可以使曲柄及轴承的负荷状况较好。
所加平衡重的大小为：——平衡重质量——平衡重质心与曲轴中心线之间的距离为了减轻平衡重质量并充分利用曲轴箱空间，可尽量使平衡重的质心远离曲轴中心线。
二、往复惯性力的平衡一次往复惯性力二次往复惯性力令从形式上看，与向心力一样，但这是的往复质量而不是旋转质量。
如果把C假想看成是一个作用在曲柄上的向心力，则一次往复惯性力，就相当于该向心力在气缸中心线上的投影。
因为这个向心力是假想的，只是形式上相当于一个向心力，故把它作为一次往复惯性力的当量向心力。
现把这个当量向心力的质量分成完全相等的两部分。
即各等于，并使一部分内气缸中心线开始，半径R的圆上，以向速度顺时针方向旋转，另一部分以同样条件下反时针方向旋转，显然它们的向心力分为。
正转部分向心力作为的正转矢量，A1表示。
反转部分向心力作为的反转矢量，B1表示。
在活塞位于止点时，此两当量重合于气缸中心线上。
在任一曲轴转角时，正转矢量A1与反转矢量B1的合矢量都落在气缸中心线上，其方向及大小与一次往复惯性力的方向及大小一致。
