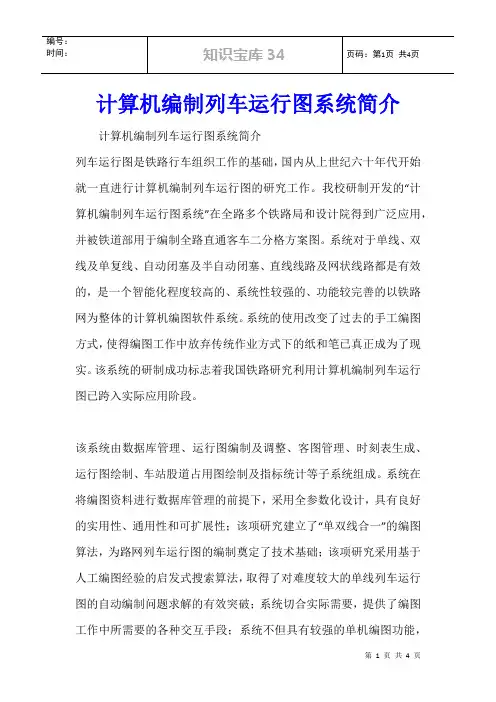

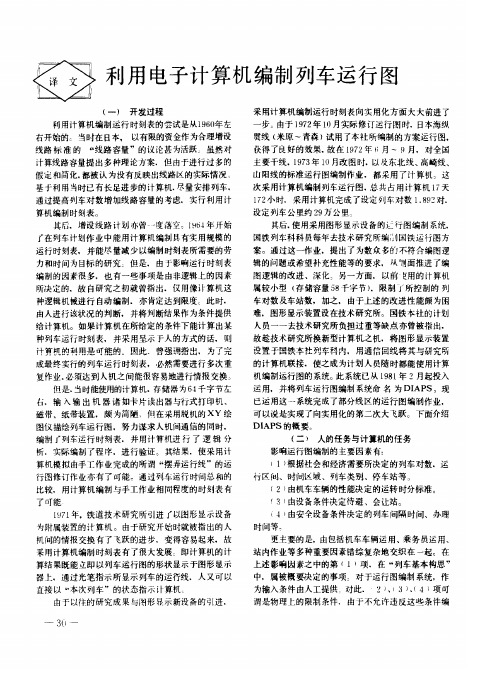

计算机编制列车运行图系统简介

《计算机编制列车运行图》课程教学大纲一、课程基本信息二、课程目标（一）总体目标：列车运行图是轨道交通组织运输生产的基础，其编制周期的长短、编制质量的优劣，直接影响轨道交通企业的经济效益和社会效益。

采用计算机编制列车运行图是适应市场需要的重要技术举措，本课程使学生了解计算机编制列车运行图的相关原理与方法，培养学生的实践动手能力。

课程主要涉及列车运行图编制的相关要素、步骤、方法，重点介绍计算机编图的相关背景、原理和方法，主要内容是通过上机操作熟悉、掌握计算机编图的使用方法及相关技术。

（二）课程目标：课程目标1：掌握计算机编制列车运行图的背景和基本原理，能通过上机操作，熟悉和掌握计算机编图系统的使用方法及相关技术。

课程目标2：能够用计算机编图系统在规定时间内编制出一套符合实际需要且可用的列车运行计划图。

（三）课程目标与毕业要求、课程内容的对应关系本课程支撑专业培养计划中毕业要求3和毕业要求5：毕业要求观测点3-2. 能够针对交通运输特定需求，完成交通运输各子系统的方案设计。

毕业要求观测点5-2. 能够选择与使用恰当的设备设施、信息资源、工程工具和专业模拟软件，对交通运输复杂工程问题进行分析、计算与设计。

表2：课程目标与毕业要求的对应关系表表3：课程目标与课程内容的对应关系表三、教学内容实践一、基础数据管理1、实践目的（1）了解基础数据在编图系统中的作用和地位。

（2）熟悉编图系统中基础数据的详细构成。

（3）掌握线路基础数据、车站基础数据、区间基础数据的添加、删除、修改等编辑功能的详细操作方法。

2、主要实践内容（1）线路基础数据管理：包括新建线路、插入线路、删除线路和修改线路名称等操作。

（2）车站基础数据管理：包括新建车站、插入车站、删除车站、修改车站、移动车站和到发线使用设置等操作。

（3）区间基础数据管理：包括新建区间、插入区间、删除区间、修改区间、移动区间和自动产生区间等操作。

3、重难点掌握线路基础数据、车站基础数据、区间基础数据的添加、删除、修改等编辑功能的详细操作方法。

计算机编制列车运行图系统简介计算机编制列车运行图系统简介列车运行图是铁路行车组织工作的基础，国内从上世纪六十年代开始就一直进行计算机编制列车运行图的研究工作。

我校研制开发的“计算机编制列车运行图系统”在全路多个铁路局和设计院得到广泛应用，并被铁道部用于编制全路直通客车二分格方案图。

系统对于单线、双线及单复线、自动闭塞及半自动闭塞、直线线路及网状线路都是有效的，是一个智能化程度较高的、系统性较强的、功能较完善的以铁路网为整体的计算机编图软件系统。

系统的使用改变了过去的手工编图方式，使得编图工作中放弃传统作业方式下的纸和笔已真正成为了现实。

该系统的研制成功标志着我国铁路研究利用计算机编制列车运行图已跨入实际应用阶段。

该系统由数据库管理、运行图编制及调整、客图管理、时刻表生成、运行图绘制、车站股道占用图绘制及指标统计等子系统组成。

系统在将编图资料进行数据库管理的前提下，采用全参数化设计，具有良好的实用性、通用性和可扩展性；该项研究建立了“单双线合一”的编图算法，为路网列车运行图的编制奠定了技术基础；该项研究采用基于人工编图经验的启发式搜索算法，取得了对难度较大的单线列车运行图的自动编制问题求解的有效突破；系统切合实际需要，提供了编图工作中所需要的各种交互手段；系统不但具有较强的单机编图功能，同时具有较完善的计算机联网编图功能，系统数据管理能有效支持网络操作，数据的输入、修改及列车运行图的编制和调整等实现了网络化，可支持列车运行图编制的多用户的协同工作，初步为铁道部、铁路局两级编图提供了技术支持手段。

系统已在全路各铁路局及铁道第一、二、三、四勘察设计院、中铁咨询设计院、中铁电气化研究设计院、沈阳勘察设计院等单位投入运用。

该项研究系列成果曾获铁道部科技进步1等奖1项和山东省、内蒙古自治区、广西壮族自治区科技进步3等奖4项。

而且该系统目前已被铁道部确认为全路计算机编图的统一软件，在此基础上，铁道部已确定在西南交通大学成立全国铁路列车运行图编制研发培训中心，全面*研发列车运行图编制系统，构建全路统一、具有世界一流水平的列车运行图编制和管理的信息化平台，实现我国铁路列车运行图编制和管理的系统化、智能化，同时，强化全路列车运行图编制人员和客运专线运输计划编制人员的培训工作，为全路特别是客运专线运营培养高素质技术人才。

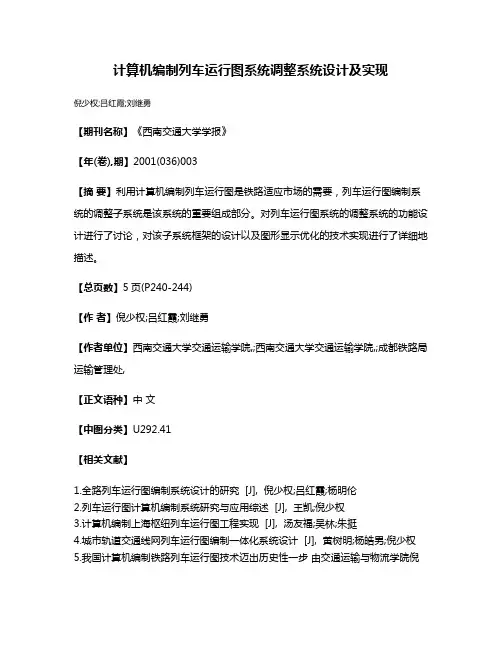

计算机编制列车运行图系统调整系统设计及实现
倪少权;吕红霞;刘继勇
【期刊名称】《西南交通大学学报》
【年(卷),期】2001(036)003
【摘要】利用计算机编制列车运行图是铁路适应市场的需要，列车运行图编制系统的调整子系统是该系统的重要组成部分。

对列车运行图系统的调整系统的功能设计进行了讨论，对该子系统框架的设计以及图形显示优化的技术实现进行了详细地描述。

【总页数】5页(P240-244)
【作者】倪少权;吕红霞;刘继勇
【作者单位】西南交通大学交通运输学院,;西南交通大学交通运输学院,;成都铁路局运输管理处,
【正文语种】中文
【中图分类】U292.41
【相关文献】
1.全路列车运行图编制系统设计的研究 [J], 倪少权;吕红霞;杨明伦
2.列车运行图计算机编制系统研究与应用综述 [J], 王凯;倪少权
3.计算机编制上海枢纽列车运行图工程实现 [J], 汤友福;吴林;朱挺
4.城市轨道交通线网列车运行图编制一体化系统设计 [J], 黄树明;杨皓男;倪少权
5.我国计算机编制铁路列车运行图技术迈出历史性一步由交通运输与物流学院倪
少权教授主持的“基于群体协同的铁路列车运行图编制系统”荣获中国铁道学会科学技术奖一等奖 [J], 张晴
因版权原因，仅展示原文概要，查看原文内容请购买。

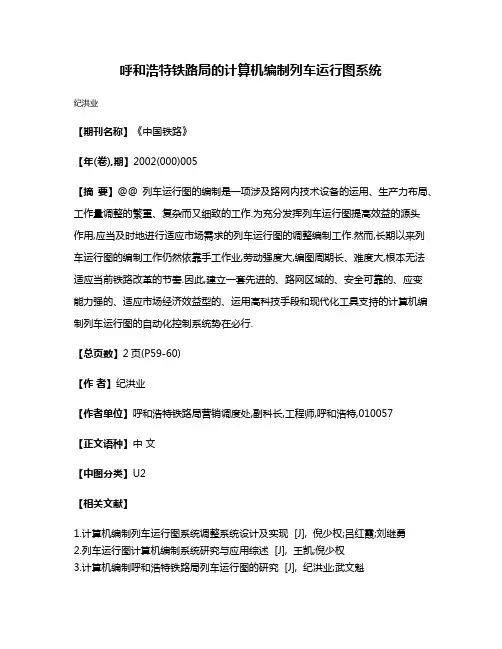

呼和浩特铁路局的计算机编制列车运行图系统
纪洪业
【期刊名称】《中国铁路》
【年(卷),期】2002(000)005
【摘要】@@ 列车运行图的编制是一项涉及路网内技术设备的运用、生产力布局、工作量调整的繁重、复杂而又细致的工作.为充分发挥列车运行图提高效益的源头
作用,应当及时地进行适应市场需求的列车运行图的调整编制工作.然而,长期以来列车运行图的编制工作仍然依靠手工作业,劳动强度大,编图周期长、难度大,根本无法适应当前铁路改革的节奏.因此,建立一套先进的、路网区域的、安全可靠的、应变
能力强的、适应市场经济效益型的、运用高科技手段和现代化工具支持的计算机编制列车运行图的自动化控制系统势在必行.
【总页数】2页(P59-60)
【作者】纪洪业
【作者单位】呼和浩特铁路局营销调度处,副科长,工程师,呼和浩特,010057
【正文语种】中文
【中图分类】U2
【相关文献】
1.计算机编制列车运行图系统调整系统设计及实现 [J], 倪少权;吕红霞;刘继勇
2.列车运行图计算机编制系统研究与应用综述 [J], 王凯;倪少权
3.计算机编制呼和浩特铁路局列车运行图的研究 [J], 纪洪业;武文魁
4.计算机编制呼和浩特铁路局列车运行图通过鉴定 [J],
5.我国计算机编制铁路列车运行图技术迈出历史性一步由交通运输与物流学院倪少权教授主持的“基于群体协同的铁路列车运行图编制系统”荣获中国铁道学会科学技术奖一等奖 [J], 张晴
因版权原因，仅展示原文概要，查看原文内容请购买。

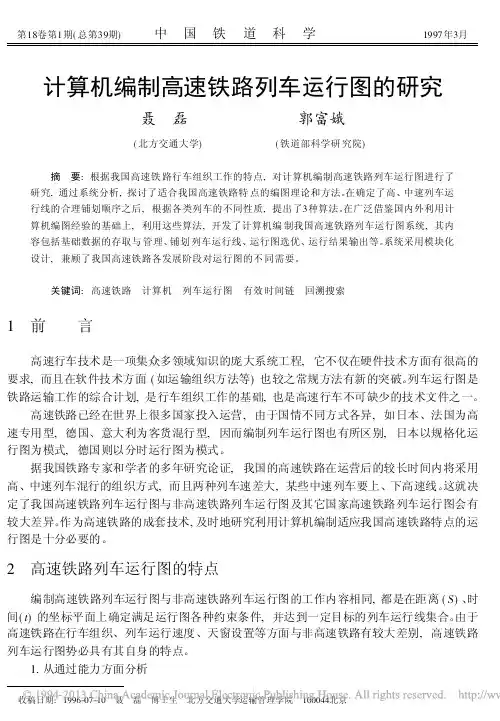

第18卷第1期(总第39期) 中国铁道科学1997年3月　计算机编制高速铁路列车运行图的研究聂　磊 郭富娥　(北方交通大学) (铁道部科学研究院) 摘　要:根据我国高速铁路行车组织工作的特点,对计算机编制高速铁路列车运行图进行了研究,通过系统分析,探讨了适合我国高速铁路特点的编图理论和方法。

在确定了高、中速列车运行线的合理铺划顺序之后,根据各类列车的不同性质,提出了3种算法。

在广泛借鉴国内外利用计算机编图经验的基础上,利用这些算法,开发了计算机编制我国高速铁路列车运行图系统,其内容包括基础数据的存取与管理、铺划列车运行线、运行图选优、运行结果输出等。

系统采用模块化设计,兼顾了我国高速铁路各发展阶段对运行图的不同需要。

关键词:高速铁路　计算机　列车运行图　有效时间链　回溯搜索1　前 言 高速行车技术是一项集众多领域知识的庞大系统工程,它不仅在硬件技术方面有很高的要求,而且在软件技术方面(如运输组织方法等)也较之常规方法有新的突破。

列车运行图是铁路运输工作的综合计划,是行车组织工作的基础,也是高速行车不可缺少的技术文件之一。

高速铁路已经在世界上很多国家投入运营,由于国情不同方式各异,如日本、法国为高速专用型,德国、意大利为客货混行型,因而编制列车运行图也有所区别,日本以规格化运行图为模式,德国则以分时运行图为模式。

据我国铁路专家和学者的多年研究论证,我国的高速铁路在运营后的较长时间内将采用高、中速列车混行的组织方式,而且两种列车速差大,某些中速列车要上、下高速线。

这就决定了我国高速铁路列车运行图与非高速铁路列车运行图及其它国家高速铁路列车运行图会有较大差异。

作为高速铁路的成套技术,及时地研究利用计算机编制适应我国高速铁路特点的运行图是十分必要的。

2　高速铁路列车运行图的特点 编制高速铁路列车运行图与非高速铁路列车运行图的工作内容相同,都是在距离(S)、时间(t)的坐标平面上确定满足运行图各种约束条件,并达到一定目标的列车运行线集合。

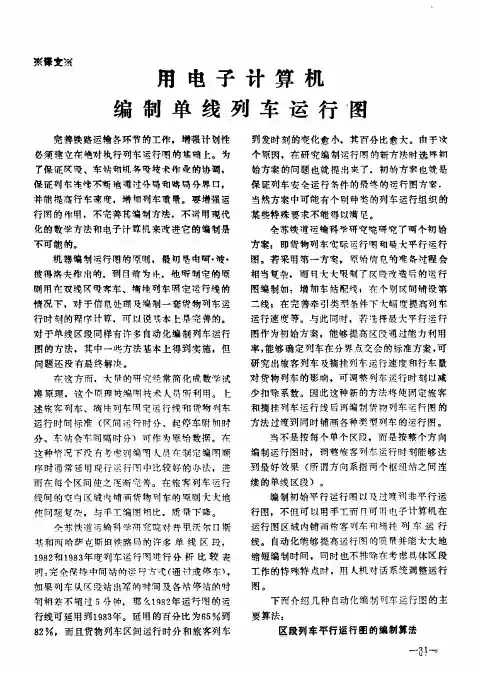

计算机编制列车运行图在我国的运用与发展1 概述列车运行图是用以表示列车在铁路区间运行及在车站到发（或通过）时刻的技术文件，它规定各次列车占用区间的程序以及列车在每个车站的到达和出发（或通过）时间，是铁路运输组织的基础和铁路各部门的工作计划。

由于铁路运输组织受天气、外界因素以及各部门工作配合的影响造成了运输计划性不强，列车晚点较多的现象，因此手工编制列车运行图的劳动强度越来越越大、越来越不能满足国民经济发展的需要。

国外对计算机编制列车运行图的研究，一般始于20世纪50年代后期，而我国引用计算机编制列车运行图则是从上世纪60年代开始。

经过了50多年的艰苦研究和探索已经初具成效，本文将对计算机编制列车运行图的运用与发展做一个简单的概述。

2 目前我国计算机编图的主要特点2.1 基本满足了各铁路局间列车运行图的编制和基于计算机局域网络的全路旅客列车运行图的联网编制，在实现全路数据统一管理的基础上，提供了各铁路局列车运行图的查询、绘制、指标计算与统计、报表输出等功能，并提供了较强的群体协同作业技术手段，具有基本的自动铺化水平。

2.2 目前我国运行图的编制实行的是铁道部、铁路局两级的管理体制，为保证系统的正常运行运行图的基本资料必须能够进行有效的交换。

因此系统具备数据的分解、合并功能，铁道部可将各铁路局的数据合并为全路数据库也可将相关数据下载到各铁路局同时也可接受各铁路局上传的相关数据。

2.3建立了切合实际需要的人机交换系统。

2.4 系统将数据管理与列车运行图的编制与调整、绘制、时刻表输出以及指标计算等功能合为一体综合起来构建一个整体的列车运行图编制体系。

2.5 采用全参数化设计，将编图相关技术资料全部纳入数据库进行管理，编图系统完全按照数据库系统所设计资料和条件进行列车运行图的编制。

3 计算机编制列车运行图的方法3.1 模拟方法该方法主要以人工编图的原则和经验为主，系统自动生成计算机编图的判别准则和执行程序，实现人工编图的全过程。

TDCS系统系统简介TDCS（Train Operation Dispatching Command System）是覆盖全路的调度指挥管理系统，能及时、准确地为全路各级调度指挥管理人员提供现代化的调度指挥管理手段和平台。

TDCS 以现代计算机技术、计算机网络技术、通信技术、多媒体技术、数据库技术为基本技术手段，实现对列车在车站和区间运行的实时监视，动态调整、自动生成列车运行三小时阶段计划，实现列车调度命令的自动下达和实迹运行图的自动描绘；实现分界口交接列车数、列车运行正点率、行车密度、早晚点原因、重点列车跟踪等实时宏观统计分析并形成相关统计报表；为各级调度人员提供列车的动态运行情况，便于机车合理调配，提高运输能力和安全程度；显示铁路路网、沿线线路、车站、重要列车和救援列车分布等主要信息，为铁路事故救援、灾害抢险、防洪等提供决策参考。

TDCS系统采用各种新技术与铁路信号技术的特点相互融合，把传统的以车站为单位的分散信号系统逐步改造成为一个全国统一的网络信号系统，由提高安全提高效率向提高运输效能转变，由单一功能向综合功能转变，由模拟传输向数字传输转变，由手工绘制向辅助及自动绘制转变；通过建立一个融先进通信、信号、计算机网络、数据传输、多媒体技术为一体的现代化信息系统，为各级调度人员提供先进的调度指挥和处理手段，提高应变和处理能力，减少调度人员通话和手工制表数量，改善调度指挥人员的工作条件，从而提高铁路运输组织的科学性、劳动生产效率和铁路服务质量，为铁道部生产布局的调整打下了坚实的基础。

系统结构中心局域网采用高性能的交换机组成双100M 高速以太网，所有设备通过双网卡连接到双局域网上，确保各节点数据传输的可靠性。

车站局域网采用高性能的交换机组成双100M 高速以太网，所有车站设备通过双网卡连接到双局域网上，确保各节点数据传输的可靠性。

调度中心子系统中各子系统之间为通过双冗余局域网实现的以太网网络接口，接口为RJ45 接口规范、网络介质为5 类双绞线，速率为100M。

我国计算机编制铁路列车运行图技术迈出历史性一步作者：张晴来源：《创新时代》2017年第07期由交通运输与物流学院倪少权教授主持的“基于群体协同的铁路列车运行图编制系统”荣获中国铁道学会科学技术奖一等奖倪少权，男，出生于1967年，教授，博导。

全国铁路列车运行图编制研发培训中心常务副主任，交通运输与物流学院副院长。

长期致力于计算机编制铁路列车运行图研究，主持研究开发的成果成为我国铁路列车运行图编制管理的支撑手段。

曾获铁道部科技进步一等奖1项、省级科技进步三等奖4项，中国铁道学会科学技术奖一等奖2项、二等奖4项，曾获詹天佑铁道科学技术奖之青年奖、茅以升铁道科学技术奖。

2016年3月3日，中国铁道部门传来喜讯，基于铁道部科技发展计划、中国铁路总公司科技开发计划、“十一五”国家科技支撑计划子课题、国家自然科学基金面上项目开展的“基于群体协同的铁路列车运行图编制系统”荣获中国铁道学会科学技术奖一等奖，迈出了我国计算机编制铁路列车运行图技术研究历史性的一步，为我国铁路运输的发展再添利器。

列车运行图是铁路运输工作的综合计划和铁路行车组织的基础，运行图在适应市场发展、满足市场对铁路运输的需求中，起着极为重要的作用，运行图编制周期的长短、质量的优劣，直接影响铁路运输的经济效益和社会效益。

传统的手工编图方式造成编图周期过长，使得铁路难以快速编制新的列车运行计划以适应市场变化的需求，因此，采用计算机编制列车运行图是我国铁路发展的必然趋势。

在这种大趋势下，中国铁路总公司运输局及各铁路局纷纷寻找更好的突破口，并支持交通运输与物流学院教授倪少权、吕红霞带领学校计算机编图研究团队进行了“基于群体协同的铁路列车运行图编制系统”的系统研究。

依托综合交通运输智能化国家地方联合工程实验室和全国铁路列车运行图编制研发培训中心，他们十年磨一剑，终于在2015年完成了铁路列车运行图编制系统3.0版和4.0版的研发，取得了重大科研突破。

在项目开展过程中，他们自主研制开发了全路一体化的列车运行图编制系统，取得了计算机编制全路列车运行图的突破；建立了列车运行图编制的网络化协同技术，实现了全路联网编制列车运行图的突破；建立了群体协同工作的编图模式，打破了传统个体封闭作业的编图模式；提出了基于分层决策和满意优化的铁路列车运行图编制智能化解决方案；建立了“单双线合一”的计算机自动编图技术，攻克了计算机编制路网列车运行图的技术难关；构建了集列车运行图相关作业计划编制于一体的信息平台，实现了系统集成创新；系统开发实现了基于64位的技术升级，大大提升了系统的处理能力和生命周期。

计算机编制列车运行图概述1 我国计算机编图研究概况从20世纪50年代后期开始，很多发达国家纷纷开始进行计算机编图研究，初期主要研究采取人机对话的形式进行编图，后来进一步发展到研究开发列车运行图智能辅助决策系统。

目前，已逐步由过去单纯研究运用计算机编制列车运行图进一步过渡到研究开发列车运行图信息管理系统，向实现全国铁路列车运行图编制和管理的信息化阶段发展。

我国铁路从60年代开始尝试利用计算机编制列车运行图的研究，经过了30多年的探索。

铁道部科学研究院运输所、哈尔滨铁路局科研所、北京交通大学、原长沙铁道学院、原上海铁道学院、兰州交通大学、上海铁路局科研所及西南交通大学都进行了大量的研究工作，经历了编制双线区段列车运行图、单线区段列车运行图、客车方案图、枢纽地区列车运行图、路网列车运行图的研究发展过程，由从力求最优化的目标出发建立数学模型，到从力求实用、确保编图质量的目标出发建立基于智能搜索技术的自动化编图与人机交互相结合的辅助决策系统。

特别是近几年来，西南交通大学在和铁道部及相关铁路局（我们呼局始于1996年）合作进行计算机编图的研究中，提出了“单双线合一”的计算机编图统一算法思想，研制开发了全路通用的铁路局列车运行图编制系统软件和全路直通客车运行图编制系统软件，已在全国铁路列车运行图编制工作中得到广泛应用，为铁路提速编图提供了有效技术支撑。

我国铁路列车运行图编制系统的研究大致经历了以下几个阶段：第一阶段：着重于有针对性地解决具体的研究对象，根据不同路局不同区段的特点研究特定具体区段的解决方案，缺乏通用性；第二阶段：致力于研究系统的通用性和适应性，力图通过一个系统去解决不同区段、不同线路的问题；第三阶段：研究开发以铁路局为适用对象的编图系统软件，实现以铁路局为整体解决范围的列车运行图的计算机辅助编制；第四阶段：研究开发全国铁路旅客列车运行图编制系统软件，实现基于计算机局域网络的全国铁路旅客列车运行图的联网辅助编制。

调度指挥的利器：列车运行图2022年12月26日零时起，全国铁路实施2023年第一季度列车运行图。

此次运行图调整，为人民群众的出行和服务经济社会发展提供运输保障。

那么，什么是列车运行图？列车运行图为什么要经常调整呢？本文将给大家介绍列车运行图的前世今生。

列车运行图列车运行图是整个铁路系统组织生产运输的重要技术文件，有多重要呢？可以这么说，铁路系统中的车、机、工、电、辆各个专业部门，其生产的组织，人员的作息都要受到列车运行图的影响！它同时也是调度指挥系统的手中利器，如果说司令员指挥战斗离不开地图，那么铁路调度员指挥行车也离不开列车运行图，司机行车也必须照图进行。

铁路列车运行图（以下简称列车运行图）是用以表示列车在铁路区间运行及在车站到发或通过时刻的技术文件，是全路组织列车运行的基础。

它规定各车次列车占用区间的程序，列车在每个车站的到达和出发（或通过）时刻，列车在区间的运行时间，列车在车站的停站时间以及机车交路、列车重量和长度等。

是列车运行时刻表的图解，规定各次列车按一定的时刻在区间内运行及在车站到、发和通过。

列车运行图是列车运行的时间与空间关系的图解，它表示列车在各区间运行及在各车站停车或通过状态的二维线条图。

列车运行图的样子是这样子的：列车运行图示意图一般情况下，我们是接触不到列车运行图的，但是我们会经常遇到列车运行图的简化版本：列车时刻表。

世界上最早长成二维时空图样式的列车运行图被发明出来，距今已有137年的历史。

列车运行图的前世1814年，英国工程师史蒂芬森成功地制造了第一台蒸汽作动力的火车机车，成为工业革命发展的重要标志之一，欧洲多国也纷纷拉开了建设铁路的大幕，人们出行距离变的越来越长。

在差不多是“晨钟暮鼓”计时的年代，路网规模持续扩大和开行列车数量增多，因各地时间不同步引发的铁路事故时有发生，推动精确同步的铁路时间成为铁路发展的重要前提。

因此，现代标准化时间就这样被铁路发展催生了，并沿着铁路线不断扩展延伸，成为人们的共识。
