边坡支护工程案例分析

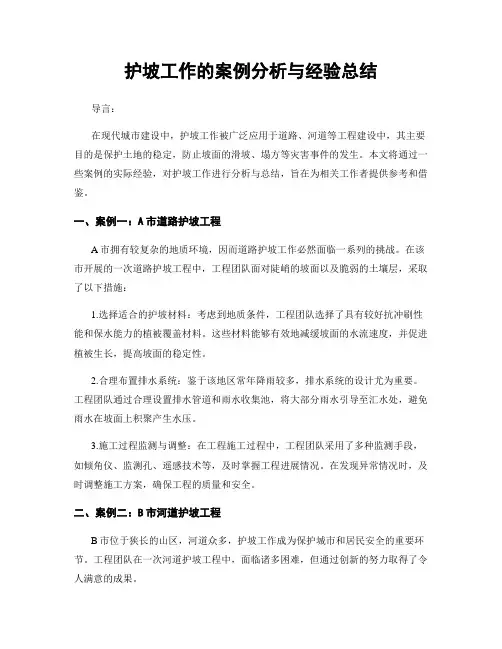

护坡工作的案例分析与经验总结导言：在现代城市建设中，护坡工作被广泛应用于道路、河道等工程建设中，其主要目的是保护土地的稳定，防止坡面的滑坡、塌方等灾害事件的发生。

本文将通过一些案例的实际经验，对护坡工作进行分析与总结，旨在为相关工作者提供参考和借鉴。

一、案例一：A市道路护坡工程A市拥有较复杂的地质环境，因而道路护坡工作必然面临一系列的挑战。

在该市开展的一次道路护坡工程中，工程团队面对陡峭的坡面以及脆弱的土壤层，采取了以下措施：1.选择适合的护坡材料：考虑到地质条件，工程团队选择了具有较好抗冲刷性能和保水能力的植被覆盖材料。

这些材料能够有效地减缓坡面的水流速度，并促进植被生长，提高坡面的稳定性。

2.合理布置排水系统：鉴于该地区常年降雨较多，排水系统的设计尤为重要。

工程团队通过合理设置排水管道和雨水收集池，将大部分雨水引导至汇水处，避免雨水在坡面上积聚产生水压。

3.施工过程监测与调整：在工程施工过程中，工程团队采用了多种监测手段，如倾角仪、监测孔、遥感技术等，及时掌握工程进展情况。

在发现异常情况时，及时调整施工方案，确保工程的质量和安全。

二、案例二：B市河道护坡工程B市位于狭长的山区，河道众多，护坡工作成为保护城市和居民安全的重要环节。

工程团队在一次河道护坡工程中，面临诸多困难，但通过创新的努力取得了令人满意的成果。

1.灵活运用生态护坡技术：为保护河道的生态环境，工程团队采取了生态护坡技术，选择了与周围自然环境相协调的植被覆盖材料。

这不仅提高了护坡工程的稳定性，还保护了当地的生态系统。

2.重视河道水质调节：B市河道水质波动较大，为了保证河道的水质能够长期稳定，工程团队在护坡过程中进行了景观设计，并适当布置湿地生态区，以吸收、净化水质中的污染物质。

3.居民参与和意识培养：工程团队重视与周边居民的沟通和合作，向他们普及护坡工程的意义，提高他们的护坡意识。

同时，充分倾听居民的意见和需求，调整工程方案，使护坡工程能够更好地适应当地实际情况。

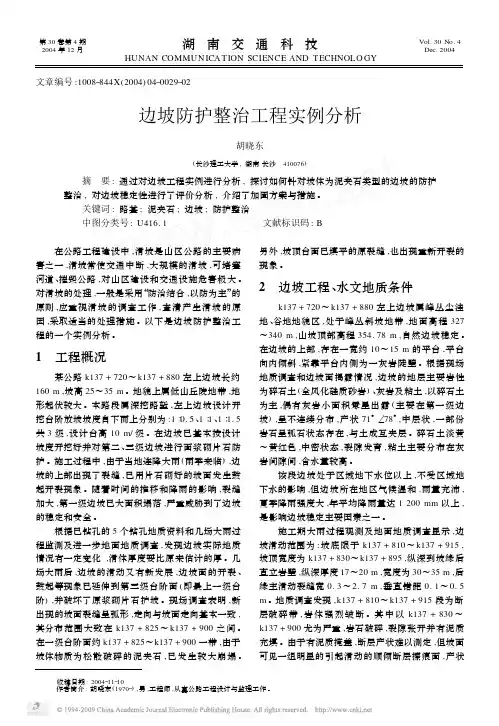

文章编号:1008Ο844X (2004)04Ο0029Ο02边坡防护整治工程实例分析胡晓东(长沙理工大学,湖南长沙　410076)摘　要:通过对边坡工程实例进行分析,探讨如何针对坡体为泥夹石类型的边坡的防护整治,对边坡稳定性进行了评价分析,介绍了加固方案与措施。

关键词:路基;泥夹石;边坡;防护整治中图分类号:U416.1文献标识码:B 在公路工程建设中,滑坡是山区公路的主要病害之一,滑坡常使交通中断,大规模的滑坡,可堵塞河道、摧毁公路,对山区建设和交通设施危害极大。

对滑坡的处理,一般是采用“防治结合,以防为主”的原则,应重视滑坡的调查工作,查清产生滑坡的原因,采取适当的处理措施。

以下是边坡防护整治工程的一个实例分析。

1　工程概况某公路k137+720～k137+880左上边坡长约160m ,坡高25～35m 。

地貌上属低山丘陵地带,地形起伏较大。

本路段属深挖路堑,左上边坡设计开挖台阶放坡坡度自下而上分别为:1∶0.5、1∶1、1∶1.5共3级,设计台高10m/级。

在边坡已基本按设计坡度开挖好并对第二、三级边坡进行面浆砌片石防护。

施工过程中,由于当地连降大雨(雨季来临),边坡的上部出现了裂缝,已用片石砌好的坡面发生鼓起开裂现象。

随着时间的推移和降雨的影响,裂缝加大,第一级边坡已大面积塌落,严重威胁到了边坡的稳定和安全。

根据已钻孔的5个钻孔地质资料和几场大雨过程监测及进一步地面地质调查,发现边坡实际地质情况有一定变化,滑体厚度要比原来估计的厚。

几场大雨后,边坡的滑动又有新发展,边坡面的开裂、鼓起等现象已延伸到第三级台阶面(即最上一级台阶),并破坏了原浆砌片石护坡。

现场调查表明,新出现的坡面裂缝呈弧形,走向与坡面走向基本一致,其分布范围大致在k137+825～k137+900之间。

在一级台阶面约k137+825～k137+900一带,由于坡体物质为松散破碎的泥夹石,已发生较大崩塌。

另外,坡顶台面已填平的原裂缝,也出现重新开裂的现象。

《河南水利与南水北调》2023年第6期施工技术作者简介：文维（1982.5—），男，高级工程师，主要从事水利水电建设等工作。

某水库高边坡开挖施工中边坡支护技术分析文维（盘州市水利投资有限责任公司，贵州盘州553537）摘要：高边坡开挖支护技术在水利工程施工中应用较为广泛，它为水库大坝工程的施工安全、施工效率和施工质量提供保障。

为此，结合盘县出水洞水库工程高边坡开挖支护技术实践案例展开分析研究。

结果表明，全面认识出水洞水库工程概况，着重就水库高边坡开挖施工中预应力锚索、自进式中空锚杆和挂网喷混凝土等边坡支护技术的施工工艺流程、施工技术要求及措施分析研究。

其成果可为水库高边坡开挖支护类似工程提供参考借鉴。

关键词：水库工程；高边坡开挖；边坡支护技术；分析中图分类号：TV544文献标识码：A文章编号：1673-8853（2023）06-0060-02Analysis of Slope Support Technology in the Excavation Construction of High Slope of aReservoirWEN Wei（Panzhou Water Conservancy Investment CO.LTD.,Panzhou 553537,China ）Abstract：High slope excavation and support technology is widely used in the construction of water conservancy project,which provides a guarantee for the construction safety,construction efficiency and construction quality of the reservoir dam project.Therefore,the practice case of high slope excavation and support technology of Panxian effluent tunnel reservoir project is analyzed and studied.The results show that the general situation of the outlet tunnel reservoir project is fully understood,and the construction process,construction technical requirements and measures of the prestressed anchor cable,self-inlet hollow anchor rod and net shotcrete in the excavation construction of the reservoir high slope are emphasized.The results can provide reference for similar projects of high slope excavation and support in the reservoir.Key words：reservoir engineering;high slope excavation;slope support technology;analysis 1工程概况出水洞水库总库容6884.20万m 3，Ⅲ等中型水库，由面板堆石坝、溢洪道、引水隧洞及供水管线等组成。

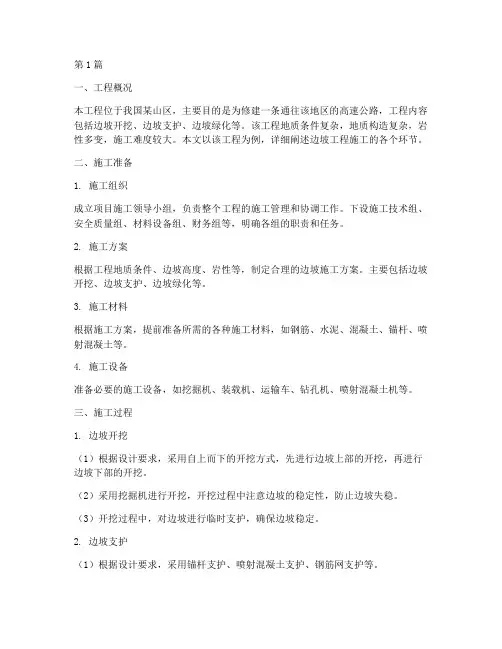

第1篇一、工程概况本工程位于我国某山区，主要目的是为修建一条通往该地区的高速公路，工程内容包括边坡开挖、边坡支护、边坡绿化等。

该工程地质条件复杂，地质构造复杂，岩性多变，施工难度较大。

本文以该工程为例，详细阐述边坡工程施工的各个环节。

二、施工准备1. 施工组织成立项目施工领导小组，负责整个工程的施工管理和协调工作。

下设施工技术组、安全质量组、材料设备组、财务组等，明确各组的职责和任务。

2. 施工方案根据工程地质条件、边坡高度、岩性等，制定合理的边坡施工方案。

主要包括边坡开挖、边坡支护、边坡绿化等。

3. 施工材料根据施工方案，提前准备所需的各种施工材料，如钢筋、水泥、混凝土、锚杆、喷射混凝土等。

4. 施工设备准备必要的施工设备，如挖掘机、装载机、运输车、钻孔机、喷射混凝土机等。

三、施工过程1. 边坡开挖（1）根据设计要求，采用自上而下的开挖方式，先进行边坡上部的开挖，再进行边坡下部的开挖。

（2）采用挖掘机进行开挖，开挖过程中注意边坡的稳定性，防止边坡失稳。

（3）开挖过程中，对边坡进行临时支护，确保边坡稳定。

2. 边坡支护（1）根据设计要求，采用锚杆支护、喷射混凝土支护、钢筋网支护等。

（2）锚杆施工：首先进行钻孔，钻孔深度、直径、角度等应符合设计要求；然后进行锚杆安装，锚杆安装过程中注意锚杆的拉力、角度等；最后进行锚杆锁定，确保锚杆的稳定性。

（3）喷射混凝土施工：首先进行混凝土搅拌，混凝土配合比应符合设计要求；然后进行喷射混凝土，喷射混凝土厚度、强度等应符合设计要求。

（4）钢筋网施工：首先进行钢筋网制作，钢筋网尺寸、间距等应符合设计要求；然后进行钢筋网安装，确保钢筋网与边坡表面紧密贴合。

3. 边坡绿化（1）边坡绿化采用草皮、灌木等植物，根据边坡高度、岩性等选择合适的植物。

（2）绿化过程中，注意植物的生长环境，确保植物成活。

四、施工质量控制1. 施工过程中，严格控制施工质量，确保边坡的稳定性、安全性。

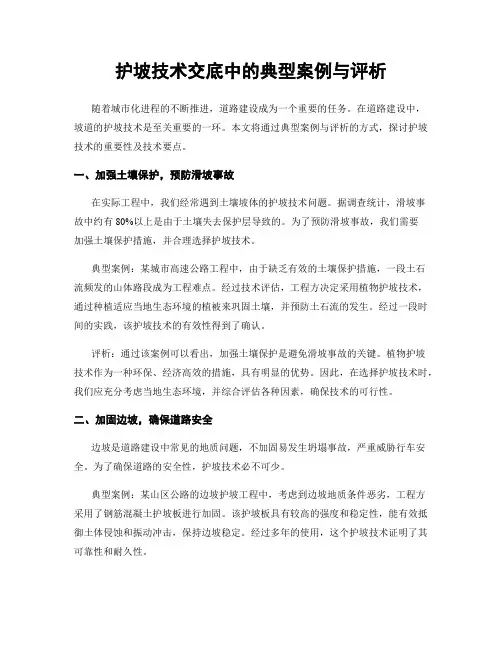

护坡技术交底中的典型案例与评析随着城市化进程的不断推进，道路建设成为一个重要的任务。

在道路建设中，坡道的护坡技术是至关重要的一环。

本文将通过典型案例与评析的方式，探讨护坡技术的重要性及技术要点。

一、加强土壤保护，预防滑坡事故在实际工程中，我们经常遇到土壤坡体的护坡技术问题。

据调查统计，滑坡事故中约有80%以上是由于土壤失去保护层导致的。

为了预防滑坡事故，我们需要加强土壤保护措施，并合理选择护坡技术。

典型案例：某城市高速公路工程中，由于缺乏有效的土壤保护措施，一段土石流频发的山体路段成为工程难点。

经过技术评估，工程方决定采用植物护坡技术，通过种植适应当地生态环境的植被来巩固土壤，并预防土石流的发生。

经过一段时间的实践，该护坡技术的有效性得到了确认。

评析：通过该案例可以看出，加强土壤保护是避免滑坡事故的关键。

植物护坡技术作为一种环保、经济高效的措施，具有明显的优势。

因此，在选择护坡技术时，我们应充分考虑当地生态环境，并综合评估各种因素，确保技术的可行性。

二、加固边坡，确保道路安全边坡是道路建设中常见的地质问题，不加固易发生坍塌事故，严重威胁行车安全。

为了确保道路的安全性，护坡技术必不可少。

典型案例：某山区公路的边坡护坡工程中，考虑到边坡地质条件恶劣，工程方采用了钢筋混凝土护坡板进行加固。

该护坡板具有较高的强度和稳定性，能有效抵御土体侵蚀和振动冲击，保持边坡稳定。

经过多年的使用，这个护坡技术证明了其可靠性和耐久性。

评析：该案例表明，在加固边坡过程中，选择合适的护坡技术至关重要。

钢筋混凝土护坡板具有较高的抗震性能和稳定性，能够有效增加边坡的抗滑能力。

因此，加固边坡时应根据具体情况选择合适的技术方案。

三、注意水土保持，避免土壤流失在护坡技术中，水土保持是不可忽视的一环。

合理使用防护措施，防止土壤流失，对于保护生态环境和维护道路设施至关重要。

典型案例：某高速公路施工中，由于施工过程中的不当措施，造成大量土壤流失，严重危及生态环境。

高边坡支护工程施工实例分析【摘要】：本文主要结合国内某建筑工程，探讨了高边坡支护的主要施工技术手段，希望对类似工程具有参考借鉴作用。

【关键词】：高边坡；施工技术；支护1.工程概况某居住小区建设项目的建设用地原是某商品混凝土公司采石场旧址。

采石场总体呈似长方形的槽状地形，南北向展布，其西侧、北侧和东侧为因采石形成的岩质边坡，南侧为目前唯一的通道出入口。

因采石形成的边坡总长1133m，高度为24.35～102.14m，均为岩石边坡，见图1。

图1拟建小区场地平面图2.边坡支护处理方案2.1Ⅰ区(1-12剖面)(1)清除全部堆积体和边坡面上被爆破影响形成的松石、危石；(2)在边坡中下部标高为1190.0～1210.0m位置修坡形成2.86～8.57m宽平台，便于安全施工；对标高为1205.0～1210.0m以上3～7剖面边坡区域进行锚喷支护，预防落石掉块伤人，由于该段边坡夹有泥灰岩，同时起到对边坡进行封闭的目的；标高为1190.0～1210.0m以下顺层切坡以上边坡范围坡度较缓(32°～52°)，安全性较好，故仅在下沿设被动防护网预防落石掉块；标高1190.0～1205.0m 以上1～4剖面坡面岩体完整性较好，坡面不支护，坡脚顺层开挖范围，要求开挖时将泥灰岩全部清除，外露面为白云岩，由于边坡高度不大，不考虑支护；(3)在坡顶及坡脚设置2.0m被动防护网，起到拦截滚石、落石和安全防护的目的；2.2Ⅱ区(13-18剖面)(1)清除全部坡面堆积体、清除13～17剖面坡顶平台2.0m以外全部堆积体、2.0m以内大于0.50m厚的堆积体和边坡面上被爆破影响形成的松石、危石；(2)对①、②号危岩进行嵌补支撑后锚喷支护，嵌补支撑采用M7.5浆砌块石砌筑；(3)对能修坡形成平台的边坡面进行修坡形成1～2级平台，便于安全施工；对中部不安全边坡区域进行锚喷支护，预防落石掉块伤人，由于该段边坡夹有泥灰岩，同时起到对边坡进行封闭的目的；对边坡脚一定范围内坡度较缓，安全度较高的边坡段仅在下沿设被动防护网或在坡脚设砖砌花台预防落石掉块；坡脚顺层开挖范围，要求开挖时将泥灰岩全部清除，外露面为白云岩，由于边坡高度不大，不考虑支护；(4)在坡顶有平台且平台以上边坡未作锚喷支护的坡段设挡渣墙，没有平台的坡段设置被动防护网，起到拦截滚石、落石和安全防护的目的；(5)由于边坡的汇水面积较大，在坡脚设置排水沟，截排地表水。

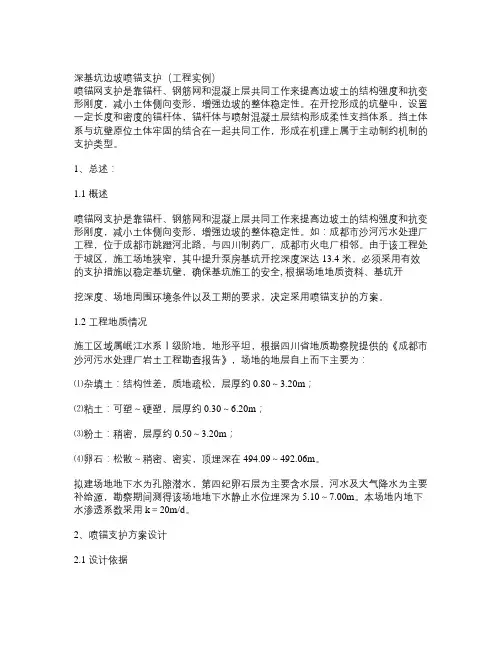

深基坑边坡喷锚支护（工程实例）喷锚网支护是靠锚杆、钢筋网和混凝上层共同工作来提高边坡土的结构强度和抗变形刚度，减小土体侧向变形，增强边坡的整体稳定性。

在开挖形成的坑壁中，设置一定长度和密度的锚杆体，锚杆体与喷射混凝土层结构形成柔性支挡体系。

挡土体系与坑壁原位土体牢固的结合在一起共同工作，形成在机理上属于主动制约机制的支护类型。

1、总述：1.1 概述喷锚网支护是靠锚杆、钢筋网和混凝上层共同工作来提高边坡土的结构强度和抗变形刚度，减小土体侧向变形，增强边坡的整体稳定性。

如：成都市沙河污水处理厂工程，位于成都市跳蹬河北路，与四川制药厂，成都市火电厂相邻。

由于该工程处于城区，施工场地狭窄，其中提升泵房基坑开挖深度深达13.4 米，必须采用有效的支护措施以稳定基坑壁，确保基坑施工的安全, 根据场地地质资料、基坑开挖深度、场地周围环境条件以及工期的要求，决定采用喷锚支护的方案。

1.2 工程地质情况施工区域属岷江水系Ⅰ级阶地，地形平坦，根据四川省地质勘察院提供的《成都市沙河污水处理厂岩土工程勘查报告》，场地的地层自上而下主要为：⑴杂填土：结构性差，质地疏松，层厚约0.80～3.20m；⑵粘土：可塑～硬塑，层厚约0.30～6.20m；⑶粉土：稍密，层厚约0.50～3.20m；⑷卵石：松散～稍密、密实，顶埋深在494.09～492.06m。

拟建场地地下水为孔隙潜水，第四纪卵石层为主要含水层，河水及大气降水为主要补给源，勘察期间测得该场地地下水静止水位埋深为5.10～7.00m。

本场地内地下水渗透系数采用k＝20m/d。

2、喷锚支护方案设计2.1 设计依据本工程依据以下文件和工程经验进行设计①《锚杆喷射混凝土支护技术规范》（GBJ86－85）②《土层锚杆设计与施工规范》（CECS 22-90）③《成都市沙河污水处理厂岩土工程勘察报告》（四川省地质工程勘察院）2.2 喷锚支护的可行性喷锚支护是以新奥法为理论基础。

在开挖形成的坑壁中，设置一定长度和密度的锚杆体，锚杆体与喷射混凝土层结构形成柔性支挡体系。

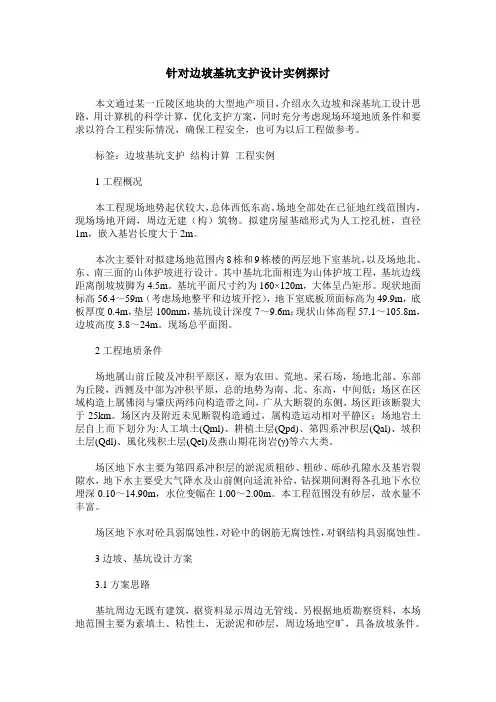

针对边坡基坑支护设计实例探讨本文通过某一丘陵区地块的大型地产项目，介绍永久边坡和深基坑工设计思路，用计算机的科学计算，优化支护方案，同时充分考虑现场环境地质条件和要求以符合工程实际情况，确保工程安全，也可为以后工程做参考。

标签：边坡基坑支护结构计算工程实例1工程概况本工程现场地势起伏较大，总体西低东高。

场地全部处在已征地红线范围内，现场场地开阔，周边无建（构）筑物。

拟建房屋基础形式为人工挖孔桩，直径1m，嵌入基岩长度大于2m。

本次主要针对拟建场地范围内8栋和9栋楼的两层地下室基坑，以及场地北、东、南三面的山体护坡进行设计。

其中基坑北面相连为山体护坡工程，基坑边线距离削坡坡脚为4.5m。

基坑平面尺寸约为160×120m，大体呈凸矩形。

现状地面标高56.4～59m（考虑场地整平和边坡开挖），地下室底板顶面标高为49.9m，底板厚度0.4m，垫层100mm，基坑设计深度7～9.6m；现状山体高程57.1～105.8m，边坡高度3.8～24m。

现场总平面图。

2工程地质条件场地属山前丘陵及冲积平原区，原为农田、荒地、采石场，场地北部、东部为丘陵，西侧及中部为冲积平原，总的地势为南、北、东高，中间低；场区在区域构造上属佛岗与肇庆两纬向构造带之间，广从大断裂的东侧，场区距该断裂大于25km。

场区内及附近未见断裂构造通过，属构造运动相对平静区；场地岩土层自上而下划分为:人工填土(Qml)、耕植土层(Qpd)、第四系冲积层(Qal)、坡积土层(Qdl)、風化残积土层(Qel)及燕山期花岗岩(γ)等六大类。

场区地下水主要为第四系冲积层的淤泥质粗砂、粗砂、砾砂孔隙水及基岩裂隙水，地下水主要受大气降水及山前侧向迳流补给，钻探期间测得各孔地下水位埋深0.10～14.90m，水位变幅在1.00～2.00m。

本工程范围没有砂层，故水量不丰富。

场区地下水对砼具弱腐蚀性，对砼中的钢筋无腐蚀性，对钢结构具弱腐蚀性。

3边坡、基坑设计方案3.1方案思路基坑周边无既有建筑，据资料显示周边无管线。

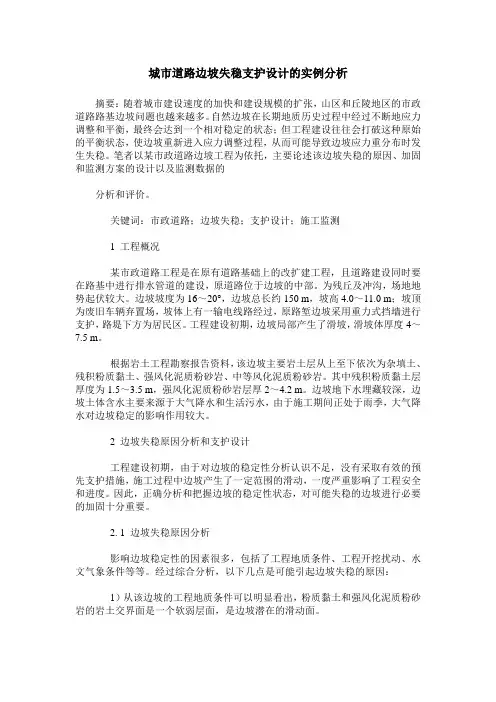

城市道路边坡失稳支护设计的实例分析摘要：随着城市建设速度的加快和建设规模的扩张，山区和丘陵地区的市政道路路基边坡问题也越来越多。

自然边坡在长期地质历史过程中经过不断地应力调整和平衡，最终会达到一个相对稳定的状态；但工程建设往往会打破这种原始的平衡状态，使边坡重新进入应力调整过程，从而可能导致边坡应力重分布时发生失稳。

笔者以某市政道路边坡工程为依托，主要论述该边坡失稳的原因、加固和监测方案的设计以及监测数据的分析和评价。

关键词：市政道路；边坡失稳；支护设计；施工监测1 工程概况某市政道路工程是在原有道路基础上的改扩建工程，且道路建设同时要在路基中进行排水管道的建设，原道路位于边坡的中部。

为残丘及冲沟，场地地势起伏较大。

边坡坡度为16～20°，边坡总长约150 m，坡高4.0～11.0 m；坡顶为废旧车辆弃置场，坡体上有一输电线路经过，原路堑边坡采用重力式挡墙进行支护，路堤下方为居民区。

工程建设初期，边坡局部产生了滑坡，滑坡体厚度4～7.5 m。

根据岩土工程勘察报告资料，该边坡主要岩土层从上至下依次为杂填土、残积粉质黏土、强风化泥质粉砂岩、中等风化泥质粉砂岩。

其中残积粉质黏土层厚度为1.5～3.5 m，强风化泥质粉砂岩层厚2～4.2 m。

边坡地下水埋藏较深，边坡土体含水主要来源于大气降水和生活污水，由于施工期间正处于雨季，大气降水对边坡稳定的影响作用较大。

2 边坡失稳原因分析和支护设计工程建设初期，由于对边坡的稳定性分析认识不足，没有采取有效的预先支护措施，施工过程中边坡产生了一定范围的滑动，一度严重影响了工程安全和进度。

因此，正确分析和把握边坡的稳定性状态，对可能失稳的边坡进行必要的加固十分重要。

2. 1 边坡失稳原因分析影响边坡稳定性的因素很多，包括了工程地质条件、工程开挖扰动、水文气象条件等等。

经过综合分析，以下几点是可能引起边坡失稳的原因：1）从该边坡的工程地质条件可以明显看出，粉质黏土和强风化泥质粉砂岩的岩土交界面是一个软弱层面，是边坡潜在的滑动面。
