电机与电气控制练习题

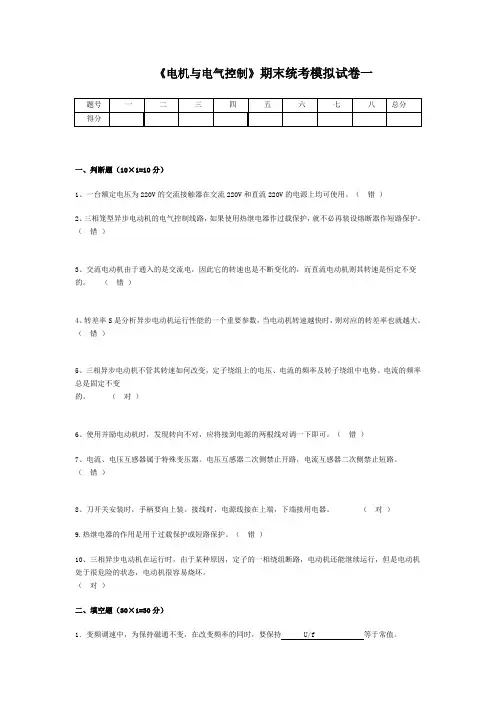

《电机与电气控制》期末统考模拟试卷一一、判断题（10×1=10分）1、一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。

（错）2、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。

（错）3、交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。

（错）4、转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。

（错）5、三相异步电动机不管其转速如何改变，定子绕组上的电压、电流的频率及转子绕组中电势、电流的频率总是固定不变的。

（对）6、使用并励电动机时，发现转向不对，应将接到电源的两根线对调一下即可。

（错）7、电流、电压互感器属于特殊变压器。

电压互感器二次侧禁止开路，电流互感器二次侧禁止短路。

（错）8、刀开关安装时，手柄要向上装。

接线时，电源线接在上端，下端接用电器。

（对）9.热继电器的作用是用于过载保护或短路保护。

（错）10、三相异步电动机在运行时，由于某种原因，定子的一相绕组断路，电动机还能继续运行，但是电动机处于很危险的状态，电动机很容易烧坏。

（对）二、填空题（30×1=30分）1．变频调速中，为保持磁通不变，在改变频率的同时，要保持U/f 等于常值。

2．热继电器主要用于什么保护？在电路中如何连接？电机起动时，电流增大，热继电器会不会动作？为什么？3、使用电流互感器和电压互感器应注意什么？（6分）4．直流电机的调速性能指标是什么？他励直流电机有几种调速方法？它们的特点如何？5、三相变压器并联有什么条件？如果不满足并联条件时，会有什么后果？6变压器带负载时，二次侧电流加大，为什么一次侧电流也加大？7、简述三相异步电动机的主要结构、各部分的任用及工作原理。

8、三相异步电动机直接起动有何特点？有何危害？三相异步电动机有哪几种降压起动方法？各有何特点？四、分析与计算（3×6=18分）1、交流异步电动机的转子转速和磁场转速能否相等。

电机与电气控制试卷A一填空题(共20分，每题2分) 1.直流电动机的直流电源，直流电动机的直流电源，借助于借助于_电刷__和_换向器______的作用，使直流电动机电枢线圈中流过的电流方向是交变的，从而使电枢产生电磁转矩的方向恒定不变。

流过的电流方向是交变的，从而使电枢产生电磁转矩的方向恒定不变。

2. 泵类负载的机械特征主要表现为_输出转矩_____正比于正比于 外加电压的平方_______。

3. 电力变压器空载时尽管其空载电流_很小_____，但磁路中磁通为__额定______值。

值。

_1___。

4. 三相异步电动机在三相异步电动机在 反接_制动时，S＞_____1_5. 改变三相异步电动机的转向可以通过改变输入电源相序来实现，通常把电源改变三相异步电动机的转向可以通过改变输入电源相序来实现，通常把电源处理即可。

进线中任意_ 两相____作_对调_____处理即可。

6. 软继电器由_______构成，其接点可以使用______次。

次。

7. 直流电机的电枢绕组有__主___绕组和_换向____绕组等。

绕组等。

8.自整角机按其使用的要求不同，可分为__过程____式和_ 电力拖动____式自整角机。

式自整角机。

9. 电力变压器的原、副边没有_ 电___联系，只有_磁___耦合。

耦合。

10. 三相异步电动机制动有_ 能耗_____制动、_反接___制动和回馈制动等三种。

制动和回馈制动等三种。

分）二、选择题（共20分，每题2分）1、直流发电机的电枢反应使主磁极的前极靴得到（C），后极靴得到（D）。

A、直轴反应、削弱、加强 D、削弱、交轴反应 C、加强、直轴反应 B、交轴反应2. 电力变压器并联运行时，每台变压器的负载电流是按照各自的（D）来分配的。

）来分配的。

A、额定电流、短路阻抗、空载电流 D、短路阻抗、功率 C、空载电流、额定电流 B、功率3. 电力变压器原边电压U1与主磁通Φ的相位差为( c )度。

最全电机与电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：自动控制系统中用于发送控制指令的电器。

3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：一种触头延时接通或断开的控制电器。

5、电气原理图:电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁:“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护:为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护:在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

12、减压起动:电念头容量较大时，将电源电压降低接入电念头的定子绕组，起动电念头的方法。

13、主电路：主电路是从电源到电念头或线路末端的电路，是强电流通过的电路。

14、辅助电路:辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：是利用电流的热效应原理来工作的保护电器。

18、交换继电器：吸引线圈电流为交换的继电器。

21、触头:触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。

22、电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。

23、电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器26、点动电路:按下点动按钮，线圈通电吸合，主触头闭合，电念头接人三订交换电源，起动旋转；松开按钮，线圈断电释放，主触头断开，电念头断电停转。

电机与电气控制考试试题共78题，答对一题得1分1.在熔断器的时间-电流特性看，熔断器的熔断时间与电流的关系是A.增大而增大B.缩短而缩短C∙成正比D.增大而缩短］2∙接入电动机三相电源进线中的任意两相对调接线，电动机就会反转，实质上是改变了A.三相电源线B.定子绕组C.旋转磁场D.转子绕组3.熔断器的作用是A.控制行程B.控制速度C.短路或严重过载保护D.弱磁保护4.要实现一台电动机启动后才允许另一台电动机启动的控制线路，一般称为A.顺序控制B.联锁控制C.自锁控制D.多地控制5.接触器自锁正转控制线路中的自锁触点应与A.停止按钮串联B.启动按钮串联C启动按钮并联向；D.停止按钮并联6.在正反转和行程控制电路中，各个常闭辅助触点互相串联在对方的吸引线圈电路中，其目的是为了A.起自锁作用B.保证两个接触器可以同时带电C.保证两个接触器的主触点不能同时动作D.能灵活控制正反转（或行程）运行7.自锁与互锁是控制电路中的常见功能，下列说法正确的是A.自锁功能利用动合（常开）触点实现，互锁功能利用动断（常闭）触点实现.Y,-）8.自锁功能利用动合（常开）触点实现，互锁功能利用动合（常开）触点实现C.自锁功能利用动断（常闭）触点实现，互锁功能利用动断（常闭）触点实现D.自锁功能利用劫断（常闭）触点实现，互锁功能利用劫合（常开）触点实现9.改变三相异步电动机旋转方向的方法是A.改变电源频率B.改变电源电压C.改变定子绕组中电流的相序（D.改变电机的工作方式10Y—△降压启动适用于正常运行时绕组接线为（）的电动机A.Y形B.△形（CYY形D.Y或△形均可11.一台三相交流异步电动机的额定功率为7.5kW，额定电流为14.5A，启动电流为额定电流的7倍，直接启动时，根据经验公式可判断供电电源变压器的容量应大于或等于A∙180kV∙AB∙187.5kV∙AC∙315kV∙AD∙157.5kV∙A12.按钮的颜色为绿色表示A.停车B.启动（C.紧急停车D.抑制危险情况12.三相异步电动机进行降压启动的主要目的是A.降低定子绕组上的电压B.限制启动电流（C.降低启动转矩D.防止电动机转速失控13.熔断器在电气线路或设备出现短路故障时，应A.不熔断B.立即熔断B4笑）C.延时熔断D.提前熔断14.接触器线圈通电后，其动合和动断触点的动作情况是A.动断触点先闭合，动合触点后断开B.动断触点和动合触点同时断开C动断触点先断开，动合触点后闭合（：涧'"：）D.动断触点和动合触点同时闭合15.交流接触器的辅助触点只能接在A∙控制电路（一B.主电路C.主电路或控制电路D.无法判定16.在按钮和接触器双重联锁正反转控制线路中，正反转起动按钮的动断触点应A.串接在自己控制回路中.B.并接在自己起动按钮两端C.并接在对方起动按钮两端D.串接在对方控制回路中17.在操作按钮和接触器双重联锁正反转控制线路时，要使电动机从反转变为正转，正确的操作方法是A.可直接按下反转起动按钮B.必须先按下停止按钮，再按下正转起动按钮C.必须先按下停止按钮，再按下反转起动按钮D.可直接按下正转起动按钮18.当其他电器的触点数或触点容量不够时，可借助()作中间转换，用来控制多个元件或回路A.热继电器B.接触器C.中间继电器D.时间继电器19.电动机直接起动时的起动电流较大，一般为电动机额定电流的()倍A.l~3B.4~7C.2~4D.5~820.热继电器中主双金属片的弯曲主要是由于两种金属材料的()不同A.机械强度B.导电能力C.电阻值D.热膨胀系数i21.停止按钮只能A.断开主电路B.断开控制电路C.接通或断开电路D.接通控制电路22.把50HZ的三相交流电通入4个磁极的三相异步电动机定子绕组中，产生的旋转磁场转速为A.750r∕minB.1000r∕minC.1500r∕min恒东）D.3000r∕min23.下面有关三相异步电动机Y-Δ降压启动运行，描述不正确的是A.降压启动的目的是为了减小启动电流B.正常运行时定子绕组为△形接法的电动机，才可采用Y—△降压启动C.适合大容量电动机的满载启动D.Y形启动转矩是△形启动转矩的1/324.在三相四线制中性点接地供电系统中，线电压指的是A.相线对地间的电压B.零线对地间的电压C.相线对零线间的电压D.相线与相线之间的电压( >25.当改变三相交流异步电动机定子绕组的电源相序，定子绕组产生反向旋转磁场，从而使转子受到与原旋转磁场方向相反的制动力矩而迅速停车的制动方式是A.电容制动B.能耗制动C.反接制动D.回馈制动26.电动机的定子铁心用硅钢片叠压而成，其作用是为了A.增加电动机的机械强度B.减少磁滞损耗C.减少涡流损耗，27.如果某三相异步电动机的极数为4级，同步转速为1800r∕min，那么三相电流的频率为［单选题］A.5OHzB.60HzC.45HzD.3OHz28.当必须从使用着的电流互感器上拆除电流表时，应首先将互感器的二次侧可靠()，然后才能把仪表联接线拆开A惭开B.短路IC.接地D.接零29.下列哪个选项不是三相异步电动机的起动方法A.直接起动B.Y-△起动C.自耦变压器起动D.零起动30.电压互感器实质上是一个A.电焊变压器B.降压变压器C.升压变压器D.自耦变压器31.异步电动机三种基本调速方法中，不含A.变极调速B.变频调速C.变转差率调速D.变电流调速32.电气接线时，A、B、C三相按相序，线的颜色配置为A.红、绿、黄B.黄、绿、红（C.绿、黄、红D.绿、红、黄33.电动机三相定子绕组在空间位置上彼此相差A.60。
