定型耐火材料工艺流程定型耐火材料的生产工艺流程图活化煅烧死烧检验包装一．原料的煅烧原料的煅烧具有极为重要的必要性，原料的煅烧分为活化煅烧和死烧，活化煅烧是使原料全部或部分组分得到活化，变为活性状态的煅烧，通过加入添加剂得以实现，死烧则是使原料全部达到完全烧结，无论哪种煅烧都能够使生料变成熟料，熟料配料的好处如下：（1）熟料配料能够保证制品烧成后的尺寸准确性，以及制品的体积稳定性。
（2）熟料配料有利于改善制品的矿物组成及显微组织结构，从而保证制品具有良好的使用性能；（3）熟料配料有利于缩短制品的烧成周期，提高生产效率和烧成合格率。
二．原料的挑选分级原料的挑选分级能够保证优质品的质量，避免劣质原料被用来生产优质品；此外，这道工序还能保证优质原料被有价值的利用，避免优质原料被用来生产低等级的制品。
一般挑选分级的对象有耐火黏土、高铝矾土、菱镁矿等，根据熟料的外观颜色、有无显而易见的杂质、比重、致密度等情况进行人工拣选。
三．原料的破粉碎破粉碎在耐火材料的生产流程中是一道极为重要的生产工序，它决定了产品质量的好坏，因此它有着极为重要的意义：（1）各种原料只有破粉碎到一定细度才能充分均匀混合，从而保证制品组织结构的均匀性；（2）通过破粉碎将各种原料的加工成适当粒度，以保证制品的成型密度；（3）只有将原料粉碎到一定细度，才能提高原料的反应活性，促进高温下的固相反应，形成预期的矿物组成和显微组织结构，以及降低烧成温度。
根据破碎的不同要求，可以选择不同类型的破碎机，常用的破碎机有颚式破碎机和圆锥破碎机。
配料不仅仅是调配化学组成的过程，还是调配颗粒组成的过程，因此在配料过程中颗粒级配的设计师极为重要的，合理的颗粒级配可以达到最紧密堆积，保证坯体的成型密度，减小坯体的烧成收缩，从而保证制品的质量和性能。
以取得最紧密堆积为目的，耐火材料的颗粒组成，一般采用下述公式：y i =[a +(1−a )(d i D)n ]∗100 y i ——粒径为d i 的颗粒应配入的数量（%）；a ——系数，取决于物料性质及细粉含量等因素，一般情况下，a=0-0.4; n ——指数，与颗粒分布特性及细粉的比例有关，一般地n=0.5-0.9;D ——最大（临界）颗粒尺寸（mm ）。
解密耐火浇注料生产流程及生产注意事项不定形耐火材料的生产，分为散状料生产和定型制品生产两大类。
因品种不同，其生产方法也有区别。
耐火原料的制备，都是相同的。
耐火浇注料的生产，主要介绍较先进的生产线工艺和设备。
耐火捣打料、耐火喷涂料、耐火修补料和耐火涂料等材料，其生产与耐火浇注料的基本相同。
耐火浇注料的生产工艺流程，见图16—1。
有些原料无需破粉碎，可直接使用。
例如，氧化铝空心球、陶粒、膨胀珍珠岩和工业氧化铝等。
根据生产规模和原料品种及其特性等因素，选择主要设备：破碎——颚式破碎机有三类，其规格以进料口尺寸表示，主要有250mm×400mm和600mm×400mm等，生产能力5—20t／h。
用于大块料的粗碎。
粉碎——指耐火原料粗碎后的中碎和细碎，也是制备颗粒料的。
其设备为锥式破碎机、辊式破碎机(简称对辊机)和干碾机等；筛分——将粉碎物料按颗粒尺寸大小分成不同粒径的颗粒料。
其设备有固定斜筛和电磁振动筛等。
前者筛分效率70％左右，后者一般为90％以上；细磨——指耐火粉料的制作。
其设备有球磨机、管磨机(亦称筒磨机)和振动磨机等；预混合——指外加物、外加剂、结合剂和细粉等全部粉料或某几种粉科的预先混合，故称之为预混合粉。
其设备为双螺旋锥形搅拌机等。
配料秤一般用电子式的，称量准确；搅拌机则用强制式搅拌机，拌和料可箔进分装机中再分装(该机上配有电子秤)，也可从搅拌机出口处直接分装成袋；另外，还有垂直提升机、皮带输送机和配料车等设备。
耐火挠注料的生产，其耐火骨科和粉料、软质鼓土等原料的制备，与烧成耐火砖的基本相同，不同之处是耐火骨科临界粒径大、分级多，因此需用筛分、提升等设备多，贮料仓也多。
同时，需配制预混合粉，这是特殊的工序。
在高档耐火挠注料的生产中，必须用预混合粉。
否则，微量的外加剂、超微粉和纤维等外加物，难以混匀，造成其性能不稳定，影响施工和使用。
各种原材料制备完成后，分别装进料仓中待用，其料仓分为固定式和移动式两种。

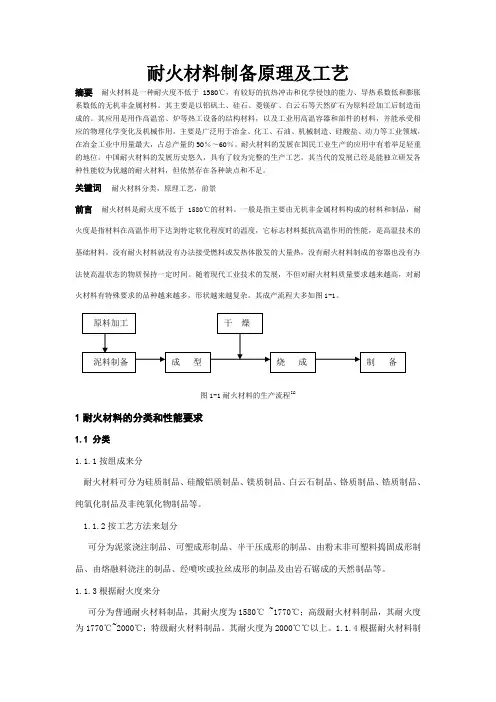

耐火材料制备原理及工艺摘要耐火材料是一种耐火度不低于1580℃，有较好的抗热冲击和化学侵蚀的能力、导热系数低和膨胀系数低的无机非金属材料。
其主要是以铝矾土、硅石、菱镁矿、白云石等天然矿石为原料经加工后制造而成的。
其应用是用作高温窑、炉等热工设备的结构材料，以及工业用高温容器和部件的材料，并能承受相应的物理化学变化及机械作用。
主要是广泛用于冶金、化工、石油、机械制造、硅酸盐、动力等工业领域，在冶金工业中用量最大，占总产量的50％～60％。
耐火材料的发展在国民工业生产的应用中有着举足轻重的地位。
中国耐火材料的发展历史悠久，具有了较为完整的生产工艺，其当代的发展已经是能独立研发各种性能较为优越的耐火材料，但依然存在各种缺点和不足。
关键词耐火材料分类，原理工艺，前景前言耐火材料是耐火度不低于1580℃的材料。
一般是指主要由无机非金属材料构成的材料和制品，耐火度是指材料在高温作用下达到特定软化程度时的温度，它标志材料抵抗高温作用的性能，是高温技术的基础材料。
没有耐火材料就没有办法接受燃料或发热体散发的大量热，没有耐火材料制成的容器也没有办法使高温状态的物质保持一定时间。
随着现代工业技术的发展，不但对耐火材料质量要求越来越高，对耐火材料有特殊要求的品种越来越多，形状越来越复杂。
其成产流程大多如图1-1。
图1-1耐火材料的生产流程[1]1耐火材料的分类和性能要求1.1分类1.1.1按组成来分耐火材料可分为硅质制品、硅酸铝质制品、镁质制品、白云石制品、铬质制品、锆质制品、纯氧化制品及非纯氧化物制品等。
1.1.2按工艺方法来划分可分为泥浆浇注制品、可塑成形制品、半干压成形的制品、由粉末非可塑料捣固成形制品、由熔融料浇注的制品、经喷吹或拉丝成形的制品及由岩石锯成的天然制品等。
1.1.3根据耐火度来分可分为普通耐火材料制品，其耐火度为1580℃ ~1770℃；高级耐火材料制品，其耐火度为1770℃~2000℃；特级耐火材料制品。
