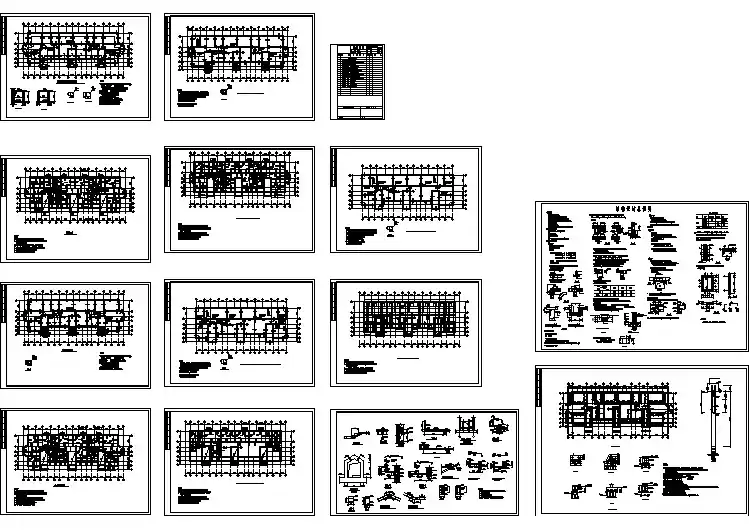

6.2 钢筋混凝土房屋结构施工图一、钢筋混凝土房屋结构施工图的组成钢筋混凝土结构施工图一般由结构设计说明、基础图、结构平面布置图以及墙、柱、梁、板等构件详图组成。
构建标准图也属于结构详图的一部份。
二、基础施工图常用于钢筋混凝土房屋的基础形式较多，本节仅介绍独立基础、柱下条形基础和筏形基础的施工图。
1.独立基础独立基础常见形式如图6.2.1。
图6.2.1 独立基础常用的形式2.柱下条形基础图6.2.2为某钢筋混凝土独立基础施工图。
3.筏形基础筏形基础又称筏片基础、筏板基础、满堂红基础。
其形式有梁板式和平板式两种类型。
梁板式又可细分为交梁式和梁式，板式也可以细分为板顶加礅或板底加礅式。
框架结构一般采用交梁式筏板基础。
图6.2.4为交梁式筏板基础平面图。
基础详图为基础剖面图、基础梁的配筋图以及柱的配筋图，此处略。
图6.2.2 钢筋混凝土独立基础施工图示例图6.2.3柱下条形基础施工图示例图6.2.4筏形基础平面图三、楼（屋）盖结构平面布置图如前所述，楼（屋）盖结构布置图主要是表示楼（屋）盖各种构件的平面位置以及预留洞、预埋件等内容。
结构布置图在绘制时、必须满足建筑图的要求，其定位轴线必须和建筑施工图对应。
当某种构件的标高、平面位置特殊时，应在同一张图上增加剖切断面。
构件编号时，对于配筋相同标高与结构平面相对位置不同，或主筋相同，箍筋不同的构件宜另行编号。
四、梁、柱、墙结构详图在结构平面确定之后，传统的表示方法是根据结构平面上梁、柱的编号，绘制梁和柱的施工详图。
当采用平面整体表示方法（简称平法）绘制施工图时，可以在结构平面布置图上表示梁、柱、墙的施工详图。
平面整体表示方法，将常用的结构处理方法，作为模块制成标准图。
绘图时采用在平面图上直接标柱的方式来表示梁、柱、墙的配筋，使得详图表示规范化，同时大大地降低了绘图工作量。
下面介绍平面整体的表示方法。
1.柱平法施工图的表示方法柱子的平法表示方法有两种，一种称为列表注写方式，另一种称截面注写方式。
