房屋建筑施工图和结构施工图

1.1.1建筑工程图‎房屋建筑工‎程图是工程‎技术的“语言”，它能够准确‎地表达建筑‎物的外形轮‎廓、尺寸大小、结构构造、装修做法等‎。

故要求有关‎施工人员必‎须熟悉施工‎图的全部内‎容。

一套房屋建‎筑工程图，一般按专业‎分为建筑施‎工图、结构施工图‎、设备施工图‎（给水排水施‎工图、采暖通风施‎工图、电气施工图‎）三类。

在本实训教‎材中，将主要介绍‎房屋建筑施‎工图的识读‎，由于在建筑‎构造教材中‎已经介绍了‎建筑平面图‎、建筑立面图‎和建筑剖面‎图的相关知‎识，在本教材中‎将不再赘述‎。

1.1.2建筑施工图‎内容概要建筑施工图‎简称“建施”。

主要反映建‎筑物的规划‎位置、外形和大小‎、内外装修、内部布置、细部构造做‎法及施工要‎求等。

建筑施工图‎包括首页（图纸目录、设计总说明‎、门窗标等材‎料表等）、总平面图、平面图、立面图、剖面图和详‎图。

图纸目录包‎括每张图纸‎的名称、内容、图号等。

设计总说明‎包括工程概‎况（建筑名称、建筑地点、建设单位、建筑占地面‎积、建筑等级、建筑层数）；设计依据（政府有关批‎文、建筑面积、造价以及有‎关地质、水文、气象资料）；设计标准（建筑标准结‎构、抗震设防烈‎度、防火等级、采暖通风要‎求、照明标准）；施工要求（验收规范要‎求、施工技术及‎材料的要求‎，采用新技术‎、新材料或有‎特殊要求的‎做法说明，图纸中不详‎之处的补充‎说明。

）1.1.3图纸索引比例比较小‎的图纸中，有些构造节‎点表达不清‎楚时，可以用索引‎和局部详图‎来表示。

索引符号和‎详图符号呈‎一一对应的‎方式，即有索引符‎号，就有详图符‎号。

1．被索引的详‎图在同一张‎图纸内2．被索引的详‎图不在同一‎张图纸内3．被索引的详‎图在标准图‎中4．被索引的剖‎视详图在同‎一张图纸内‎5．被索引的剖‎视详图不在‎同一张图纸‎内1.1.4图纸中常用‎的符号和记‎号1.1.4.1定位轴线定位轴线是‎用来确定建‎筑物承重构‎件位置的基‎准线。

一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。

建筑工程图纸分为建筑施工图、结构施工图、设备施工图。

一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。

以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。

4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。

1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。

6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。

二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称建施。

2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。

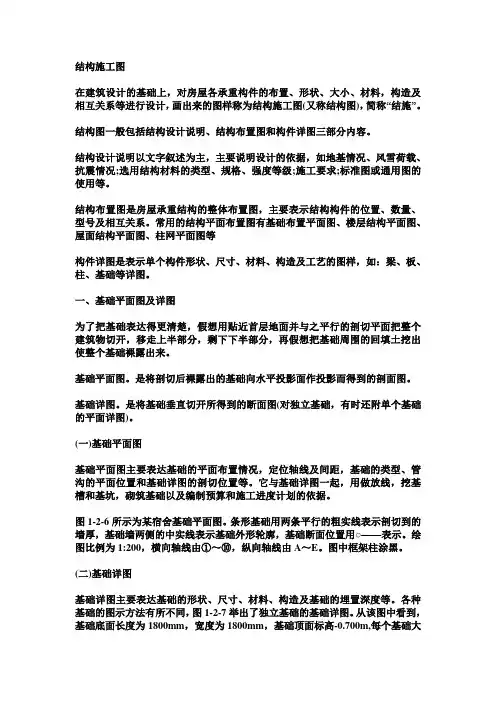

结构施工图在建筑设计的基础上，对房屋各承重构件的布置、形状、大小、材料，构造及相互关系等进行设计，画出来的图样称为结构施工图(又称结构图)，简称“结施”。

结构图一般包括结构设计说明、结构布置图和构件详图三部分内容。

结构设计说明以文字叙述为主，主要说明设计的依据，如地基情况、风雪荷载、抗震情况;选用结构材料的类型、规格、强度等级;施工要求;标准图或通用图的使用等。

结构布置图是房屋承重结构的整体布置图，主要表示结构构件的位置、数量、型号及相互关系。

常用的结构平面布置图有基础布置平面图、楼层结构平面图、屋面结构平面图、柱网平面图等构件详图是表示单个构件形状、尺寸、材料、构造及工艺的图样，如：梁、板、柱、基础等详图。

一、基础平面图及详图为了把基础表达得更清楚，假想用贴近首层地面并与之平行的剖切平面把整个建筑物切开，移走上半部分，剩下下半部分，再假想把基础周围的回填土挖出使整个基础裸露出来。

基础平面图。

是将剖切后裸露出的基础向水平投影面作投影而得到的剖面图。

基础详图。

是将基础垂直切开所得到的断面图(对独立基础，有时还附单个基础的平面详图)。

(一)基础平面图基础平面图主要表达基础的平面布置情况，定位轴线及间距，基础的类型、管沟的平面位置和基础详图的剖切位置等。

它与基础详图一起，用做放线，挖基槽和基坑，砌筑基础以及编制预算和施工进度计划的依据。

图1-2-6所示为某宿舍基础平面图。

条形基础用两条平行的粗实线表示剖切到的墙厚，基础墙两侧的中实线表示基础外形轮廓，基础断面位置用○——表示。

绘图比例为1:200，横向轴线由①～⑩，纵向轴线由A～E。

图中框架柱涂黑。

(二)基础详图基础详图主要表达基础的形状、尺寸、材料、构造及基础的埋置深度等。

各种基础的图示方法有所不同，图1-2-7举出了独立基础的基础详图。

从该图中看到，基础底面长度为1800mm，宽度为1800mm，基础顶面标高-0.700m,每个基础大放脚的高度为400mm。

建筑施工图与结构施工图的区别建筑施工图和结构施工图是在建筑工程过程中使用的两种不同类型的图纸。

虽然它们在名称上很相似，但在内容和用途上存在一些明显的区别。

本文将探讨建筑施工图和结构施工图之间的区别，并详细介绍它们各自的特点和用途。

一、建筑施工图1. 定义建筑施工图是建筑设计师制作的一种图纸，用于指导建筑施工过程并明确各种建筑元素的安装位置和细节。

它通常包括建筑的平面图、立面图、剖面图、装饰图、电气布置图等，以及相关施工说明和标注。

2. 内容建筑施工图主要描述建筑物的布局、尺寸、形状和外观等方面。

它包括建筑的整体结构、墙体、门窗、楼梯、天花板、地板等各个部分的设计和安装细节。

此外，它还包括建筑元素之间的相互关系、建筑材料的使用、建筑设备的布置等内容。

3. 用途建筑施工图被用于指导建筑施工过程。

承包商和工程人员可以根据该图纸了解建筑设计师的意图，并安装各种建筑元素。

此外，它也为监理人员提供了一个检查建筑施工质量是否符合设计要求的依据。

二、结构施工图1. 定义结构施工图是由结构工程师和设计师制作的一种图纸，用于指导和规划建筑物的结构施工过程。

它通常包括立柱、梁、楼板、墙体等构件的布局和细节，以及相关施工说明和标注。

2. 内容结构施工图主要描述建筑物的结构部分，包括主要承重构件的布置、尺寸和连接细节等。

它还包括混凝土、钢筋等材料的使用，以及结构构件之间的连接和支撑方式等内容。

3. 用途结构施工图被用于指导和规划建筑物的结构施工过程。

它提供了承包商和工程人员理解设计师和结构工程师的意图的桥梁，并确保结构部分的施工符合设计要求。

此外，它也为监理人员提供了一个检查结构施工质量的依据。

三、尽管建筑施工图和结构施工图都是用于指导建筑施工过程的图纸，但它们之间存在一些重要的区别：1. 内容不同：建筑施工图主要关注建筑物的布局、外观和装饰等方面，而结构施工图专注于建筑物的结构部分，如承重构件的布置和连接方式等。

2. 职业背景不同：建筑施工图通常由建筑设计师制作，而结构施工图则由结构工程师和设计师联合制作。

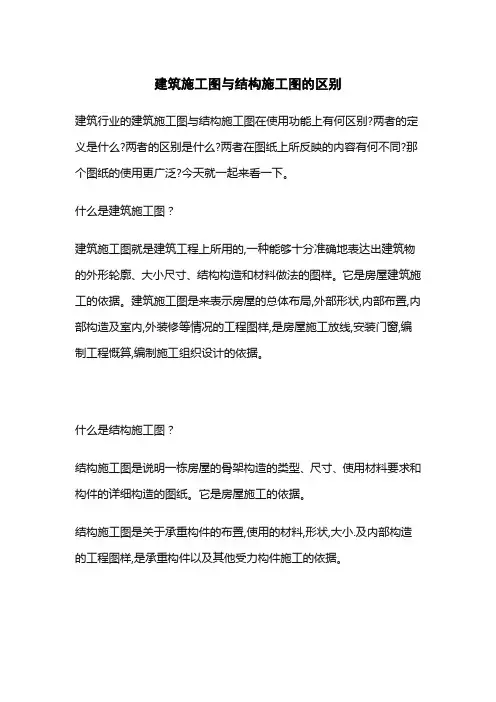

建筑施工图与结构施工图的区别
建筑行业的建筑施工图与结构施工图在使用功能上有何区别?两者的定义是什么?两者的区别是什么?两者在图纸上所反映的内容有何不同?那个图纸的使用更广泛?今天就一起来看一下。

什么是建筑施工图？
建筑施工图就是建筑工程上所用的,一种能够十分准确地表达出建筑物的外形轮廓、大小尺寸、结构构造和材料做法的图样。

它是房屋建筑施工的依据。

建筑施工图是来表示房屋的总体布局,外部形状,内部布置,内部构造及室内,外装修等情况的工程图样,是房屋施工放线,安装门窗,编制工程慨算,编制施工组织设计的依据。

什么是结构施工图？
结构施工图是说明一栋房屋的骨架构造的类型、尺寸、使用材料要求和构件的详细构造的图纸。

它是房屋施工的依据。

结构施工图是关于承重构件的布置,使用的材料,形状,大小.及内部构造的工程图样,是承重构件以及其他受力构件施工的依据。

建筑施工图与结构施工图的区别：
两者表达的内容、表达的角度各有侧重，是有机整体缺一不可。

在初步施工阶段，就是基础、主体结构时要用上结构图，结构图主要反映信息有钢筋、模板尺寸、混凝等级、楼层标高、以及柱墙测量定位。

而建筑图则是标注建筑物最后成型阶段；如门窗、楼梯、墙体(内隔墙、分户墙、外墙)墙面装修、天面装修，简单说就是砌体、抹灰、油漆、贴砖、防水、门窗安装、室内地砖。

初施工时，2张图纸要对照看，看是否有相矛盾的地方，以结构图为主。

总的来说，两者缺一不可，才能完整地施工出一幢建筑物，就像是你一个人没了建筑结构图就没穿衣服，那就太不像话了，一些功能就不能发挥出来。

这个比喻是很恰当的，建筑施工图就是你的衣服咯。

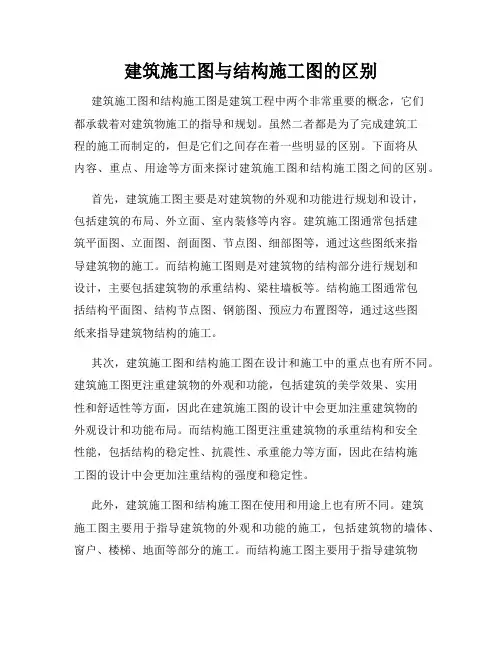

建筑施工图与结构施工图的区别建筑施工图和结构施工图是建筑工程中两个非常重要的概念，它们都承载着对建筑物施工的指导和规划。

虽然二者都是为了完成建筑工程的施工而制定的，但是它们之间存在着一些明显的区别。

下面将从内容、重点、用途等方面来探讨建筑施工图和结构施工图之间的区别。

首先，建筑施工图主要是对建筑物的外观和功能进行规划和设计，包括建筑的布局、外立面、室内装修等内容。

建筑施工图通常包括建筑平面图、立面图、剖面图、节点图、细部图等，通过这些图纸来指导建筑物的施工。

而结构施工图则是对建筑物的结构部分进行规划和设计，主要包括建筑物的承重结构、梁柱墙板等。

结构施工图通常包括结构平面图、结构节点图、钢筋图、预应力布置图等，通过这些图纸来指导建筑物结构的施工。

其次，建筑施工图和结构施工图在设计和施工中的重点也有所不同。

建筑施工图更注重建筑物的外观和功能，包括建筑的美学效果、实用性和舒适性等方面，因此在建筑施工图的设计中会更加注重建筑物的外观设计和功能布局。

而结构施工图更注重建筑物的承重结构和安全性能，包括结构的稳定性、抗震性、承重能力等方面，因此在结构施工图的设计中会更加注重结构的强度和稳定性。

此外，建筑施工图和结构施工图在使用和用途上也有所不同。

建筑施工图主要用于指导建筑物的外观和功能的施工，包括建筑物的墙体、窗户、楼梯、地面等部分的施工。

而结构施工图主要用于指导建筑物的结构部分的施工，包括建筑物的承重结构、梁柱墙板等部分的施工。

因此，在建筑施工过程中，建筑施工图和结构施工图都是不可或缺的。

综上所述，建筑施工图和结构施工图在内容、重点、用途等方面存在着明显的区别。

建筑施工图更注重建筑物的外观和功能，而结构施工图更注重建筑物的结构部分。

建筑施工图和结构施工图在建筑工程中起着至关重要的作用，它们的合理设计和使用对于保证建筑工程的质量和安全性具有重要意义。

希望本文能够帮助读者更好地理解建筑施工图和结构施工图之间的区别，为建筑工程的设计和施工提供一定的参考价值。

一、建筑工程施工图的基本知识（一）概述建筑工程施工图是一种能够准确表达建筑物外形轮廓，大小尺寸，结构形式、构造方法和材料做法的图样，是沟通设计和施工桥梁，工程技术人员要准确完成施工中的各种工序，首要的是要学会看施工图。

1．施工图的分类由于专业分工的不同，施工图一般分为建筑施工图、结构施工图和施备图。

（1）建筑施工图（简称建筑）：主要说明建筑物的总体布局、外部造形、内部布置、细部构造、装饰装修和施工要求等，其图纸主要包括总平面图、建筑平面、建筑立面图、建筑剖面图、建筑详图等。

（2）结构施工图（简称结施）：主要说明建筑的结构设计内容，包括结构造类型、结构的平面布置、构件的形状、大小、材料要求等，其图纸主要有结构平面布置图、构件详图等。

（3）设备施工图（简称设施）：包括给水、排水采暖通风、电气照明等各种施工图，主要有平面布置图、系统图等。

2．施工图的编排顺序一套建筑施工图往往有几十张，甚至几百张，为了便于看图，便于查找，应当把这些图纸按顺序编排。

建筑施工图的一般编排顺序是：图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。

各专业的施工图，应按图纸内容的主次关系进行排列。

例如：基本图在前，详图在后；布置图在前，构件图在后；先施工的图在前后施工的图在后等。

（二）施工图的一般表示方法1.建筑制图的表示方法为统一并保证图纸的质量,便于设计和施工,国家对于施工图的表示方法有统一规定.(1)图标及会签标在每张图纸的右下角,都有一个图示,标明工程的名称、图名、图别、图号、设计单位名称等内容。

如果需要查阅某张图纸时，可从图纸的目录中查到所需查阅图纸的图号，然后根据图号查找所需的图纸。

会签标是为各工种的负责人签字用的表格（图1-2），放在图纸的左侧上方的图框线外。

（2）比例和图名在工程制图，对于建筑物，通常要缩小绘制在图纸上。

图纸中图形实物的相对应的线性尺寸之比，称为比例。

比例应由阿拉伯数字来表示。

比值为1的比例称为原值比例，即1：1。

一、施工图的组成
1.图纸目录
列出所绘的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称
2.设计总说明书
包括施工图设计依据、工程设计规模和建筑面积、本项目的对标高与绝对标高的的定位、建筑材料及装修标准说明书等。

3.建筑施工图
建筑施工图主要表达建筑物的外部形状、内部布置、装饰构造、施工要求等。

包括总平面图、各层平面图、立面图、剖面图以及墙身、楼梯、门、窗等构造详图。

4.结构施工图
结构施工图主要表达承重结构的构件类型、布置情况及构造做法等。

包括基础平面图、基础详图、结构布置图及各构件的结构详图。

5.设备施工图
设备施工图一般包括各层上水、消防、下水、热水、空调等平面图；上水、消防、下水、热水、空调等各系统的透视图或各种管道立管详图；厕所、盥洗室、卫生间等局部房间平面详图或局部做法详图；主要设备或管件统计表和设计说明等。

6.电气施工图
电气施工图一般包括各层动力、照明、弱电平面图；照明系统图；弱电系统图；防雷平面图、非标准的配电盘、配电箱、配电柜详图设计
说明等。

二、房屋施工图的一般规定
1、定位轴线及编号
1.1、定位轴线的概念：确定房屋主要承重构件位置及其标志尺寸的基准线，是施工放线和设备安装的依据。

1.2、定位轴线的分类：横向定位轴线和纵向定位轴线。

横向定位轴线：垂直于房屋长度方向的定位轴线
纵向定位轴线：平行于房屋长度方向的定位轴线
1.3、定位轴线的绘制
1．定位轴线的编号：横向的定位轴线应用阿拉伯数字从左到右。

纵向的定位轴线应用大写拉丁字母从下到上。

编写时不可用I、O
Z三字母、避免与1、0、2混淆。

2．。

一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。

建筑工程图纸分为建筑施工图、结构施工图、设备施工图。

一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。

以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。

4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。

1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。

6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。

二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称建施。

2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。
