电力电容器的原理及实际应用电容器与无功补偿一、电容器的原理1．概念顾名思义，电容器是“装电的容器”，是一种容纳电荷的器件，英文名称：capacitor。

电容器通常简称为电容，用字母C标示。

2．单位电容器所带的电荷量Q与电容器两极板间的电势差U的比值，叫做电容器的电容，用C表示。

C=Q U⁄式中，电荷量Q是用于度量电荷多少的物理量，简称电量，单位为库仑，简称库，符号为C。

库仑的定义是，若导线中载有1安培的稳恒电流，则在1秒内通过导线横截面积的电量为1库仑。

电压U的单位为伏特，简称伏，符号为V。

电容器的单位在数值上等于两极板间的电势差为1V时电容器需带的电荷量。

电容的物理意义是，表征电容器容纳（储存）电荷本领的物理量。

在国际单位制中电容的单位是法拉（F），这是一个非常大的物理量，我们在电力系统中常用的低压并联电容器，电容一般不到一法拉的千分之一。

所以，常用单位还有微法（μF）和皮法（pF）。

1F=106μF=1012pF。

对于一个确定的电容器而言，电容是不变的，C与Q、U无关。

3．构造任何两个彼此绝缘又相互靠近的导体都可以构成电容器。

在两个相距很近的平行金属板中间夹上一层绝缘介质，就组成一个最简单的电容器，叫做平行板电容器。

（见图1）4．电容器的大小平行板电容器的电容C跟介电常数ε成正比，跟正对面积S正比，跟极板间的距离d成反比：图1 平行板电容εr SC=式中，k为静电力常量，其值为9.0×109Nm2/C2。

静电力常量表示真空中两个电荷量均为1C的点电荷，它们相距1m时，它们之间作用力的大小为9.0×109N。

ε为两平行板之间的绝缘介质的r相对介电常数，其值为绝缘介质的介电常数和真空介电常数的比值。

S为两平行板相对部分的面积，单位为m2，d为两平行板之间的距离，单位为m。

图2 相对介电常数εr5．电容器的工作状态（1）充电：使电容器带电的过程，叫做充电，见图3。

（2）放电：使电容器两极板上的电荷中和的过程，叫做放电，见图4。

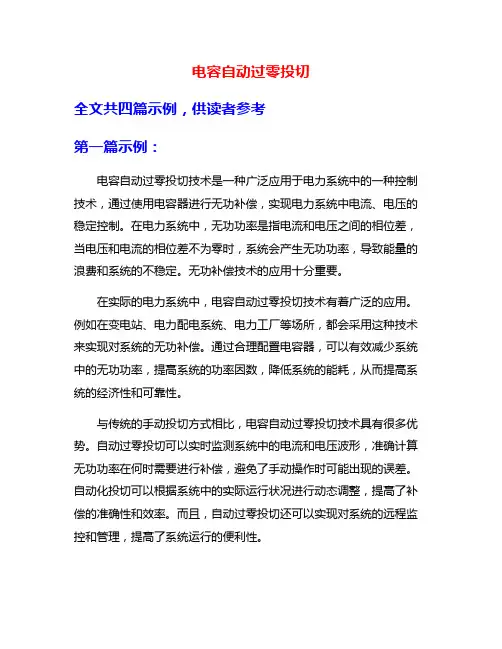

电容自动过零投切全文共四篇示例，供读者参考第一篇示例：电容自动过零投切技术是一种广泛应用于电力系统中的一种控制技术，通过使用电容器进行无功补偿，实现电力系统中电流、电压的稳定控制。

在电力系统中，无功功率是指电流和电压之间的相位差，当电压和电流的相位差不为零时，系统会产生无功功率，导致能量的浪费和系统的不稳定。

无功补偿技术的应用十分重要。

在实际的电力系统中，电容自动过零投切技术有着广泛的应用。

例如在变电站、电力配电系统、电力工厂等场所，都会采用这种技术来实现对系统的无功补偿。

通过合理配置电容器，可以有效减少系统中的无功功率，提高系统的功率因数，降低系统的能耗，从而提高系统的经济性和可靠性。

与传统的手动投切方式相比，电容自动过零投切技术具有很多优势。

自动过零投切可以实时监测系统中的电流和电压波形，准确计算无功功率在何时需要进行补偿，避免了手动操作时可能出现的误差。

自动化投切可以根据系统中的实际运行状况进行动态调整，提高了补偿的准确性和效率。

而且，自动过零投切还可以实现对系统的远程监控和管理，提高了系统运行的便利性。

电容自动过零投切技术是一种先进的电力系统控制技术，通过自动化补偿无功功率，提高了系统的稳定性和经济性。

在未来的电力系统中，这种技术将会得到更广泛的应用，为电力系统的改造和升级提供了重要的技术支持。

希望相关领域的工程技术人员能够深入研究和推广这项技术，为电力系统的发展贡献力量。

第二篇示例：电容自动过零投切是一种电力控制技术，广泛应用于各种电器设备中。

通过控制电容的连接和断开，可以实现对电器设备的电流和功率进行精确控制，提高电器设备的效率和性能。

在传统的电器设备中，电容往往被用来起到储能和滤波的作用。

随着技术的发展和需求的增加，电容的作用不再局限于简单的储能和滤波，而是被应用于更加复杂和精密的电力控制中。

电容自动过零投切就是一种典型的应用。

电容自动过零投切具有以下几个优点：二是提高电器设备的性能。

无触点开关，是一种由微控制器和电力电子器件组成的新型开关器件，依靠改变电路阻抗值，阶跃地改变负荷电流，从而完成电路的通断。

1.无触点开关是什么无触点开关，是一种由微控制器和电力电子器件组成的新型开关器件，依靠改变电路阻抗值，阶跃地改变负荷电流，从而完成电路的通断。

无触点开关的主要特点是没有可运动的触头部件，导通和关断时不出现电弧或火花，动作迅速，寿命长，可靠性高，适合防火、防爆、防潮等特殊环境使用。

无触点开关分为磁放大器式无触点开关，电子管、离子管式无触点开关和半导体无触点开关。

各种无触点开关的内部结构不同，开关特性也有所不同，详细了解每种类型的内部开关原理以及开关特性，有利于开发人员根据控制系统的要求选择合适的无触点开关。

磁放大器式无触点开关体积与重量较大且电流转换速度慢，已较少采用；电子管、离子管式无触点开关由于电子管、离子管的功率不能做得很大，在实际应用中受到了很大的限制，也已较少使用。

半导体无触点开关是借电路中半导体器件的可控导通性来实现电路通断的一种开关电器。

它是20世纪50年代后发展起来的一种开关，可用晶体管或晶闸管组成，由于晶体管受到功率的限制，大都采用晶闸管及其控制电路组成。

半导体无触点开关的优点是：电流可以做得较大，耐反压值高，控制门极功耗小，导通和关断时间短，工作寿命长，环境适应性好，工作效率高等。

例如，对有触点的接触器，操作频率高于36次/h以上时就很困难了，但对半导体式无触点开关则操作频率每小时可达数万次至数十万次以上。

2.无触点开关工作原理安装原理其开关因具有快速切换功率的大小，从而掌电力并联电容器的快慢，其电气由多种大功率的电路组合而成，其中包括反并连的晶闸管模块、各种驱动电路(驱动电路包括隔离电路、触发电路以及保护电路等等)，在运行当中发挥着各自的作用，而且在其内部的控制系统当中安装了控制开关导通还有控制开关截端子，能够分别控制开关的打开和关闭，其中的两个标识分别是控制逻辑电压，用符号表示是OV，是停止或者暂停的意思;还有一个标有12V的标识，意思是导通。

HIT WEIHAN高压TSC动态无功功率补偿装置产品简介制造厂名称：哈尔滨威瀚电气设备股份有限公司地址：哈尔滨开发区哈平路集中区渤海路25号日期：二零一二年高压TSC动态无功功率补偿装置产品简介1、无功补偿的目的所谓补偿就是吸收和供给可变的无功功率。

负荷补偿就是对无功功率进行调度以改善交流电力系统的供电质量，以达到功率因数矫正、改善电压质量、调节负荷平衡等目的。

功率因数校正应尽可能靠近需要无功的负荷处产生无功。

通常工业负荷多为感性，吸收无功，功率因数是滞后的，母线电流大于供给负载有功电流值。

在能量转换中，无功功率作为损耗掉了，却不能转化为有用功。

无功功率对供电系统和负荷的运行都是十分重要的。

电力系统网络元件的阻抗主要是电感性的。

因此，粗略地说，为了输送有功功率，就要求送电端和受电端的电压有一相位差，这在相当宽的范围内可以实现；而为了输送无功功率，则要求两端电压有一幅值差，这只能在很窄的范围内实现。

不过大多数网络元件消耗无功功率，大多数负载需要消耗无功功率。

网络元件和负载所需要的无功功率必须从网络中某个地方获得。

显然，这些无功功率如果都要由发电机提供并经过长距离传送是不合理的，也是极不经济的，通常也是不可能的。

由于负荷对于无功功率的需求是变化的，无功的为化会引起电压的变化，导致不同用户的负荷间相互干扰。

一般规定电源电压的变化范围为±5%（平均值），特殊场合，如大负荷的急剧变化所产生的电压降会危害保护设备的正常运行或产生损害视力的电压闪烁现象，规定其范围要比±5%小的多。

超过了规定的电压范围时就要进行补偿。

通常根据负荷要求的最大有功功率来确定系统的规模，而用补偿器调节无功。

无功补偿的作用主要有以下几点：（1）提高系统功率因数，提高系统效率，降低设备容量，减少功率损耗；（2）稳定受电端及电网电压，提高供电质量。

在对轧机、提升机、电弧炉等冲击型负荷的补偿中，可显著稳定系统电压，改善电网的稳定性；（3）无功补偿可以提高变压器出力，提高变压器带载容量；2、无功补偿的种类目前国内外普遍采用的无功功率的方法主要有五种：（1）同步发电机通过调整励磁电流，使其在超前功率因数下运行，输出有功功率的同时输出无功功率。

动态无功补偿装置(SVC)概述：石家庄凯尊电力设备GRASUN SVC动态无功补偿装置，主电路采用无涌流接触器或晶闸管无触点开关投切调谐电容器组〔调谐电抗+电容组〕，控制局部基于DSP技术，将瞬时无功理论方法与快速傅里叶变换〔FFT〕相结合，高速分析系统中的电压和电流谐波分量，实现对电网无功功率的实时跟踪和瞬时补偿，调谐电容器组的过零投切控制技术，完全实现单相和三相调谐电容器组的无暂态、高速投切，从而使无功功率得到动态补偿。

过零投切技术不引入暂态和谐波。

具有无合闸涌流冲击，无电弧重燃，无操作过电压，电容器无需放电即可再投，快速跟踪无功变化，频繁投切，动态响应快的特点。

分组多级补偿可一次到位，对不平衡负载可分相补偿。

动态无功补偿装置动态响应时间：小于20ms，功率因数提高到0.92以上。

应用场合动态无功补偿装置适用于企业内部需要补偿无功功率或需要滤除特定低次谐波的场合。

产品特点晶闸管作为无触点开关，1us~3us投切⌝1.零电压差投入和零电流切除技术⌝2.动态无功补偿装置无冲击投、切⌝3.全部实现分相补偿，接近于无级的动态补偿⌝4.谐波抑制或治理功能⌝5.保护完备⌝6.动态无功补偿装置界面友好⌝7.技术参数石家庄凯尊电力设备是一家股份制高新技术企业。

主要生产：谐波抑制器，滤波电抗器，滤波成套装置，滤波电容器，无功动补调节器，复合开关，动态补偿成套装置，低压滤波成套装置，谐波治理。

同时在电能质量的提高方面为用户提供谐波的测量、方案的设计以及装置的制造等全方位的效劳，让用户满意。

谐波治理公司致力于无功补偿及滤波产品的开发和谐波治理，在我公司高级工程技术人员的潜心研究下，开发研制了为提高供电网络电能质量的系列产品。

谐波抑制器1.谐波抑制器采用高新技术纳米材料制成，其导磁率Ui在80000- 100000以上，是最理想的导磁材料因而在电路中能有效地抑制高次谐波，性能稳定可靠且不会饱和，采用环型构造，防止了电能损耗及电磁辐射。

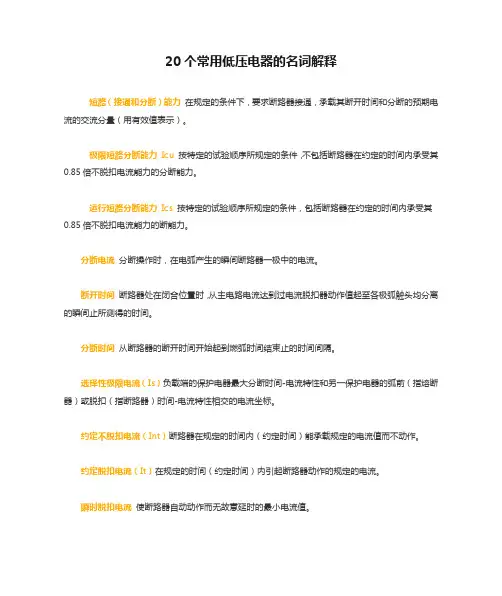

20个常用低压电器的名词解释短路（接通和分断）能力在规定的条件下，要求断路器接通，承载其断开时间和分断的预期电流的交流分量（用有效值表示）。

极限短路分断能力Icu 按特定的试验顺序所规定的条件，不包括断路器在约定的时间内承受其0.85倍不脱扣电流能力的分断能力。

运行短路分断能力Ics 按特定的试验顺序所规定的条件，包括断路器在约定的时间内承受其0.85倍不脱扣电流能力的断能力。

分断电流分断操作时，在电弧产生的瞬间断路器一极中的电流。

断开时间断路器处在闭合位置时，从主电路电流达到过电流脱扣器动作值起至各极弧触头均分离的瞬间止所测得的时间。

分断时间从断路器的断开时间开始起到燃弧时间结束止的时间间隔。

选择性极限电流（Is）负载端的保护电器最大分断时间-电流特性和另一保护电器的弧前（指熔断器）或脱扣（指断路器）时间-电流特性相交的电流坐标。

约定不脱扣电流（Int）断路器在规定的时间内（约定时间）能承载规定的电流值而不动作。

约定脱扣电流（It）在规定的时间（约定时间）内引起断路器动作的规定的电流。

瞬时脱扣电流使断路器自动动作而无故意延时的最小电流值。

额定工作电压(Ue) 断路器的额定工作电压(以下简称额定电压)是制造厂规定的电压值,此值与断路器的性能（尤其是短路性能）有关。

额定绝缘电压(Ui) 断路器的额定绝缘电压是制造厂规定的电压值，此值与介电试验电压以及爬电距离有关。

额定电流(In) 标准的基准温度是30℃。

如果断路器在其他的基准环境空气温度下使用时，则必须考虑对电缆过载保护的影响，电缆也是以30℃为基准环境空气温度。

额定频率断路器的额定频率是对断路器规定的以及与其他特性相对应的工频频率。

同一台断路器可被规定若干额定频率。

额定短路能力(Icn) 断路器的额定短路能力是制造厂对断路器规定的极限短路分断能力值。

额定短路接通能力（Icm）断路器的额定短路接通能力是额定工作电压、额定频率以及一定的功率。

因数（对于交流）或时间常数（对于直流）下断路器的短路接通能力值，用最大预期峰值电流表示。

无功功率（wattless power ）许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。

为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。

在功率三角形中，有功功率P与视在功率S的比值，称为功率因数cosφ，其计算公式为： cosφ=P/S=P/（P2+Q2）1/2在电力网的运行中，功率因数反映了电源输出的视在功率被有效利用的程度，我们希望的是功率因数越大越好。

这样电路中的无功功率可以降到最小，视在功率将大部分用来供给有功功率，从而提高电能输送的功率。

1 影响功率因数的主要因素(1)大量的电感性设备，如异步电动机、感应电炉、交流电焊机等设备是无功功率的主要消耗者。

据有关的统计，在工矿企业所消耗的全部无功功率中，异步电动机的无功消耗占了60％～70％；而在异步电动机空载时所消耗的无功又占到电动机总无功消耗的60％～70％。

所以要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。

(2)变压器消耗的无功功率一般约为其额定容量的10％～15％，它的空载无功功率约为满载时的1/3。

因而，为了改善电力系统和企业的功率因数，变压器不应空载运行或长期处于低负载运行状态。

(3)供电电压超出规定范围也会对功率因数造成很大的影响。

当供电电压高于额定值的10％时，由于磁路饱和的影响，无功功率将增长得很快，据有关资料统计，当供电电压为额定值的110％时，一般无功将增加35％左右。

当供电电压低于额定值时，无功功率也相应减少而使它们的功率因数有所提高。

但供电电压降低会影响电气设备的正常工作。

所以，应当采取措施使电力系统的供电电压尽可能保持稳定。

2 无功补偿的一般方法无功补偿通常采用的方法主要有3种：低压个别补偿、低压集中补偿、高压集中补偿。

TSC系列大功率无触点开关一、概述TSC系列大功率无触点开关是一种智能化的控制执行部件，被广泛用于电容器组、L-C滤波器组的快速频繁投切。

特别适合一些负荷变化快、波动频繁、要求比较高的现场。

该产品是无机械触点的电子开关，可跟踪负载电流变化，对电力电容器组采用过零快速投切，具有投入无涌流、切除无过压、无电弧重燃、无噪音、响应时间快、使用寿命长、维修量小、可频繁投切等特点。

并且具备过温保护、运行指示等功能。

二、产品特点：◆过零投切、无涌流、无火花产生，响应时间≤20ms。

◆具有过温保护，超温闭锁功能。

◆允许频繁投切，维护简单方便。

◆采用脉冲变压器触发电路。

性能稳定、可靠。

三、技术特点TSC大功率无触点开关主要由控制电路、同步电路、触发电路、驱动电路组成。

控制电路采用光电隔离技术，驱动电路采用进口反并联晶闸管模块，具有工作稳定、抗干扰能力强等特点。

当控制器发出控制信号后，晶闸管在过零点导通或截止，从而实现相应电容器的投入与切除。

采用专用触发控制电路。

触发板输出的触发脉冲对称度高，抗干扰能力强。

触发板由电源电路、导通比设定电路，导通比周期设定电路、过零检测电路、输入信号转换电路等单元组成。

与传统的触发电路相比，具有过零触发稳定可靠、抗干扰能力强、触发功率大等特点。

四、技术参数及型号参数型号额定电压(kV)额定频率(Hz)补偿容量(kvar)控制电压TSC-2-10 0.4 50、60 10 (9-12V DC.) 5mATSC-2-15 0.450、6015 (9-12V DC.) 5mATSC-2-20 0.450、6020 (9-12V DC.) 5mATSC-2-25 0.450、6025 (9-12V DC.) 5mATSC-2-30 0.450、6030 (9-12V DC.) 5mATSC-2-40 0.450、6040 (9-12V DC.) 5mATSC-2-60 0.450、6060 (9-12V DC.) 5mA*TSC-2-80 0.450、6080 (9-12V DC.) 5mATSC-3-15 0.23 50、6015 (9-12V DC.) 5mATSC-3-30 0.23 50、6030 (9-12V DC.) 5mATSC-3-40 0.23 50、6040 (9-12V DC.) 5mATSC-3-60 0.23 50、6060 (9-12V DC.) 5mA*TSC-3-80 0.23 50、6080 (9-12V DC.) 5mA 注：带*号为特型产品，需订制。

1 序言配电变压器在配网自动化中有重要地位,它既是配网的终端又是用户的最前端,起着承上启下的作用;配变监控终端TTU是针对配电网中配电变压器而研制的自动化装置;目前市场上各公司生产的TTU主要功能基本相同,主要是对变压器运行数据监测、越限报警、远方通信、当地显示、参数设置、变压器和TTU停电记录、开关变位事件记录等功能,有的可实现变压器运行温度控制、有载调压等;由于处理器速度和成本的限制,这些功能主要集中在在线监测,而实时控制方面相对薄弱;但随着高速处理器如DSP的应用和其价格的不断下调以及TTU在配电自动化中所处的重要地位,TTU必将成为综合的、多功能的自动化终端产品;本文主要讨论在目前TTU已有的功能上进行拓展,主要有三个: 微机保护、无功补偿、谐波滤波; 选择这三个功能不仅在于他们在测量、逻辑判断上存在许多联系,更重要的在于变压器本身在配电网中所处的特殊环节使拓展这三个功能成为必然;现在就以下几个方面进行论述;2 数据采集处理硬件设计在对电力信号进行采集和处理时,必须解决的两个问题是频谱混叠和频谱泄漏;对于频谱混叠,可以设置适当低通滤波器,并且适当选择一个周波的采样点数即可解决；对于频谱泄漏,只要保证窗口函数的宽度为基波周期的整倍数,就可以避免泄漏效应的产生;最实用、最有效的解决办法是设计有效的频率跟踪电路,使采样频率实时跟踪信号的基波频率;也就是根据采样时的基波频率来确定采样间隔,从根本上解决频谱泄漏效应;由于微机保护、无功补偿、谐波滤波都要涉及到对谐波的分析,因此在一个工频周期中应该有足够多的采样点;根据奈奎斯特定理可知单周期的采样数至少是所要测量的信号的最大谐波次数的2倍;本文选取的是128点采样,选取这样高的采样频率就只有用高速处理器才能在两个采样间隔之间完成数据处理,本文选用TI公司的浮点DSP作为核心;在频率跟踪方面,为了确保足够的精度,选用同步采样,采用锁项环路定时启动A/D;系统结构如下图所示:图1 采集系统硬件结构图采用双口RAW是基于速度的考虑,这样可使用另外的芯片使TTU的数据采集、处理与通讯、显示、打印以及报警相分离;程序框图软件设计采用中断的方式,用锁项环定时启动A/D,用A/D转换完成的事件中断来读入、判断、处理数据;如下图所示:图2 采集系统流程算法选择在TTU数据采集软件设计中,选择算法面临两个重要的问题,即计算速度问题和计算精度问题,而这两个者常常是矛盾的;因此,选择算法实质是寻找速度与精度之间的平衡点,使算法最大限度的符合客观实际;本文通过对国内外提出的多种典型算法进行分析、比较,以寻找出适合TTU的最佳方案;2.3.1 傅里叶算法a.全周傅氏算法: 能够滤出所有的奇偶次谐波,但对非周期分量较敏感,不能滤除衰减的直流分量,积分窗需要一个周波;b.半波傅氏算法: 不能滤除直流分量和偶次谐波,但积分窗较短,反应快, 因此适合信号中只含有奇次谐波;c.差分全周傅氏算法: 该方法是先对信号进行一次减法,然后再进行傅氏计算;其特点是能够消除直流分量,抑制非周期期分量;但该算法增强了对高次谐波的响应,使傅氏算法的幅频特性变坏;d.并联补偿傅氏算法: 该方法是将傅里叶级数里的直流分量用衰减的指数函数代替;该算法可滤出按指数衰减的直流分量和各次谐波;但需要按照实际情况估计出指数函数的衰减时间常数,这可能会带来一定的误差;其积分窗也和全周傅氏算法一样;递推最小二乘法该算法是将输入的暂态电量与一定含有非周期分量、基频分量、整次谐波分量的函数依据最小二乘法进行拟合;该算法的特点是模型含有的谐波次数越多,计算结果越精确,但计算量也越大;实际应用时,可与前置低通滤波器相结合,减少待估计的谐波次数,以满足实时性的要求;卡尔曼滤波算法该算法的特点是计算精度与事先根据统计估计出的噪声、协方差矩阵有关,其计算速度与状态方程中含有的谐波次数有关;因此为了提高速度与精度也要与前置低通滤波器相配合以降低状态方程的维数;由于配变处于配电网的终端,离用户最近,所以低压侧的线路中含有大量的非周期分量和谐波量;从上述分析可得出,当信号中存在衰减直流分量时,半波傅氏算法的误差非常大,全周傅氏算法误差较小,差分全周傅氏算法与并联补偿傅氏算法的误差要小的多;对递推最小二乘法和卡尔曼算法来说,状态数越多,精度越高,但是计算时间成倍增加,尤其是卡尔曼算法,因为TTU涉及到对谐波的估计,所以递推最小二乘法和卡尔曼算法难以满足TTU实时性的要求;综合以上分析可知,对TTU而言,差分法和并联补偿法是兼顾速度与精度的有效算法,其中差分法速度较并联补偿法快,而误差稍大;实际工程可根据功能要求予以取舍; 3．功能模块TTU采集系统获得所需要的电力系统运行参数以及谐波量,然后各个功能模块对这些数据进行分析、处理,作出不同的响应,以实现各自功能;如下图:图3 功能模块3．1 微机保护配变监控终端TTU的微机保护首先是对变压器的保护;对于较大配变常配置的主保护有比率差动保护、差流速断保护以及瓦斯保护等;变压器后备保护多配置有复合电压过流保护、缺相保护、过负荷保护、零序电压电流保护以及过温保护等;如果配变的容量小,其保护将更加简单,因此配变的这些常用保护不再多说,在这里着重分析比率差动保护的制动,用它解决在变压器差动保护中,当空载合闸和故障切除时,励磁涌流和内部故障的鉴别问题;其制动原理主要有以下几种: 磁通量判别原理、二次谐波判别原理、断角判别原理;1 通量判别原理: 主要是利用磁通量电流特性来区分内部故障和励磁涌流的;当变压器发生励磁涌流时,磁通方程仍然成立,短路则相反;但该原理需要引进电压量且必须知道变压器各侧绕组的漏感,这在实际工作中是困难的;2 二次谐波判别原理: 主要是利用励磁涌流中二次谐波含量高与内部故障构成的;其原理有如下缺陷,当配变内部严重故障时,由于谐振使短路电流中的二次谐波含量明显增大,有可能使二次谐波制动,引起差动保护延时动作,尤其在空载合闸或故障切除时,变压器内部发生故障更会引起差动保护延时动作; 当配压端部接长线或接静止补偿电容,变压器内部故障时,暂态自由电流的频率可能接近二次谐波,同样有可能使二次谐波制动,引起差动保护延时动作; 在现代变压器的制造中,由于变压器铁心材料质量的提高,损耗不断的降低,使得变压器铁芯饱和特性提高,这使得变压器励磁涌流中谐波的成份降低,更加大了判断的难度,增加了误动可能;3 断角判别原理: 主要是根据励磁涌流波形出现间断来区分内部故障和励磁涌流的;然而当电流互感器饱和时,间断角部分将产生反向电流,饱和愈严重,间断角中反向电流愈大,使间断角消失; 在小电流情况下电流中的谐波含量以及频率的变化对间断角的测量影响很大;但是这两个弱点在采取适当措施后都是可以克服的;实践证明微机变压器保护采用间断角判别原理是完全可行的,其动作速度非常稳定,约20ms; 从以上比较并结合本装置的特点可知,选用间断角判别的制动原理更加可靠;无功补偿任何输配电设备和用电装置都不可能是纯阻性负载,因此它们必然要占用一定的无功功率;无功电流的存在使线路总电流增大,因而增大了输配电线路的有功损耗,造成电压下降、电能浪费、恶化了电能质量;在低压系统补偿中,可采取配变低压侧就地补偿方式,从而改善用户功率因数和电压质量,降低电能损失,提高供电能力;补偿装置一次部分如下图所示:TTU在上电初始化后即打开无功补偿中断;系统在中断程序运行过程中测得电网电流及电压的有效值,并结合功率因素,进而计算出电网无功功率的盈缺量;系统以此盈缺量并结合电网电压作为投切判据,触发信号给无触点开关,投入或切除补偿电容器,从而达到补偿无功功率的目的;发出投切信号后,无触点开关会自动检测相电压,并在相电压与电容电压相等时投切电容;触发切除信号后,无触点开关会自动检测电流,并在电流过零时切除电容;同时为了减少无触点开关功耗,提高使用寿命,可用交流接触器并接在无触点开关旁;当投入电容时,先投无触点开关,再并上交流接触器;当切除电容时,先断开交流接触器,然后再断开无触点开关;市场上已有集交流接触器和无触点开关功能于一体的电容器投切设备,如YH-FK2000型复合开关,其优点在于开关接通无涌流、无过电压、无谐波、无功耗、不发热等;如果用此开关则无需外接串联电抗器;在程序设计中,可分设投切标志,用以区分欠补偿与过补偿;投切按无功补偿量等容逐次投切或者差容组合投切;并且要注意投切间隔,避免电容上的剩余电量对线路放电,以免给数据采集带来影响,同时软件设计中要防止投切振荡;一般电容器组可以设置的保护有: 熔断器保护,过压、失压、零序等电压保护,速断、过流、过负荷、零序等电流保护;除熔断器保护外,其它保护均由微机实现;具体采用哪几种保护可由用户根据现场实际情况决定;要注意的是常规电流保护包括微机保护均只考虑基波成分,而电容器过流或过负荷的原因,除可能为系统电压过高或电容器故障引起基波电流增大外,往往是由于高次谐波电流过大;在无功补偿电容器组的运行中,就出现过由于高次谐波电流过大,常规保护不能正确动作,引起设备损坏的事故;因此在对电流的整定值中应该包含谐波量;谐波滤除抑制谐波的方法和无功补偿相似,也是在接近谐波源负荷的配变低压侧装设L-C谐波无源滤波器;目前电网中运行的滤波器大多靠人工手动投切;此外,凭经验手动投切滤波器往往是不精确、不及时的;要达到最佳滤波效果,滤波器的投入或切除应根据现场实时检测到的谐波含量来决定,且要求谐波测量精度高、速度快;鉴于存在的这些问题和生产实际的需要,TTU应具有谐波实时测量、滤波器投切控制等功能;谐波滤波器一次部分主要由若干组单调谐滤波器和一组高通滤波器组成,如下图所示:其中,单调谐滤波器用以滤除某一特定次数的谐波,其组数及每组的滤波次数应根据现场谐波状况确定;高通滤波器在高于某个频率之后很宽的频带范围内显低阻抗特性,用以吸收若干较高次谐波;在须同时投切多组滤波器时,为避免出现谐波放大现象,采用这样的投切顺序: 投入时先投入低次滤波器,后投入高次滤波器;切除时顺序则相反;此外,既要避免运行中滤波器投切频繁动作,又要防止反应过于缓慢;在滤波器的保护上,由于L—C谐波无源滤波器与无功补偿电容器组在结构上具有很大的相似性,滤波器的保护设置可以参照电容器组的保护来进行;显示与通讯TTU的显示与通讯以及其他辅助功能采用另一芯片控制处理;显示通过人机对话板进行,板上设有薄膜小键盘和液晶显示;保护定值的输入、修改可通过键盘方便的进行;液晶可显示用户关心的运行参数如电压、功率、功率因素、各次谐波含量等;TTU通过RS485接口与上位机进行通讯,通过RS232接口可进行现场调试;4．综述配变监控终端TTU已经在配电自动化中发挥了重要的作用;随配网自动化的进一步深入,TTU必将产生更大的效力,监测、控制、通讯、显示将更加完善,使配网自动化又迈上一个新台阶;⊙参考文献。

电容自动过零投切
电容自动过零投切是一种电力电子技术，主要用于无功补偿和谐波治理，以提高电力系统的效率和稳定性。

在电力系统中，无功功率的存在会导致电压波动、功率因数下降等问题，而电容自动过零投切技术则能够有效地解决这些问题。

电容自动过零投切的基本原理是在电压过零点时投入或切除电容器，以实现对无功功率的快速补偿。

由于电容器在投入或切除时不会产生暂态过电压或涌流，因此这种技术具有快速、平稳、无冲击等优点。

在实际应用中，电容自动过零投切技术需要配合相应的控制器和电容器组来实现。

控制器通过对电力系统中的电压、电流等参数进行实时监测和分析，计算出需要投入或切除的电容器数量，并发出相应的控制信号。

电容器组则根据控制信号自动进行投入或切除操作，从而实现对无功功率的快速补偿。

电容自动过零投切技术的应用范围非常广泛，包括工业、商业、居民用电等领域。

在工业生产中，电容自动过零投切技术可以提高设备的功率因数，减少能源浪费，提高生产效率；在商业和居民用电中，该技术则可以减少电压波动和谐波干扰，提高电力质量和稳定性。

总之，电容自动过零投切技术是一种重要的电力电子技术，在无功补偿和谐波治理方面发挥着重要作用。

随着电力系统的不断发展和智能化水平的提高，电容自动过零投切技术的应用也将越来越广泛。
