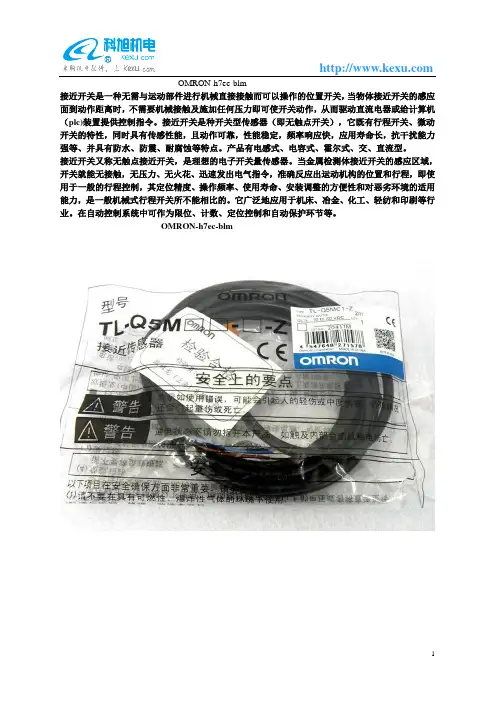

OMRON-h7ec-blm
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。
接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
接近开关又称无触点接近开关，是理想的电子开关量传感器。
当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。
OMRON-h7ec-blm。
磁性开关有触点和无触点的区别磁性开关是一种常见的电子元件，它可以根据磁场的变化来实现电路的开关控制。
在实际应用中，磁性开关分为触点和无触点两种类型。
触点磁性开关需要通过物理接触来实现开关功能，而无触点磁性开关则通过磁场感应来实现开关功能。
本文将从原理、结构、特点和应用等方面，着重探讨触点和无触点磁性开关的区别。
一、触点磁性开关触点磁性开关是利用磁场对触点的吸引作用，使触点关闭或打开的一种开关。
它由固定触点和动触点两部分组成。
当磁场作用于动触点时，它会受到磁力的吸引，与固定触点接触并闭合电路；当磁场消失时，动触点由于自身的回弹力而与固定触点分离，断开电路。
触点磁性开关通常使用可靠的机械触点进行电路的开关操作。
触点磁性开关的结构相对简单，主要由固定触点、动触点、弹簧、外壳等组成。
它的工作原理是，在磁场的作用下，触点闭合或打开。
触点磁性开关具有容易操作、可靠性高等特点。
触点磁性开关具有以下特点：1. 可靠性高：触点磁性开关的机械触点操作简单，结构稳定可靠，能够经受较大的冲击和振动。
2. 效应灵敏：触点磁性开关在受到磁场影响下能够迅速闭合或打开，响应速度快。
3. 使用方便：触点磁性开关的开关状态直观，操作简单易懂。
4. 可调性强：通过调整机械触点的位置和弹力，可以改变触点的灵敏度。
触点磁性开关的应用非常广泛。
它能够在很多电子设备中实现开关控制，如电器设备、汽车、机械设备等。
触点磁性开关常用于电源控制、传感器开关等方面，起着重要的作用。
二、无触点磁性开关无触点磁性开关是利用磁场感应原理来实现开关控制的一种开关。
它通过磁场感应实现电路的断开或闭合。
无触点磁性开关通过磁场感应元件（如霍尔元件）来检测磁场的变化，并根据变化的磁场来控制电路的开关状态。
无触点磁性开关的结构较复杂，通常由感应元件、放大电路、输出电路等部分组成。
无触点磁性开关的工作原理是，当磁场施加在感应元件上时，感应元件内部产生电信号，经过放大电路放大后，输出电路断开或闭合。
无触点开关，是一种由微控制器和电力电子器件组成的新型开关器件，依靠改变电路阻抗值，阶跃地改变负荷电流，从而完成电路的通断。
1.无触点开关是什么无触点开关，是一种由微控制器和电力电子器件组成的新型开关器件，依靠改变电路阻抗值，阶跃地改变负荷电流，从而完成电路的通断。
无触点开关的主要特点是没有可运动的触头部件，导通和关断时不出现电弧或火花，动作迅速，寿命长，可靠性高，适合防火、防爆、防潮等特殊环境使用。
无触点开关分为磁放大器式无触点开关，电子管、离子管式无触点开关和半导体无触点开关。
各种无触点开关的内部结构不同，开关特性也有所不同，详细了解每种类型的内部开关原理以及开关特性，有利于开发人员根据控制系统的要求选择合适的无触点开关。
磁放大器式无触点开关体积与重量较大且电流转换速度慢，已较少采用；电子管、离子管式无触点开关由于电子管、离子管的功率不能做得很大，在实际应用中受到了很大的限制，也已较少使用。
半导体无触点开关是借电路中半导体器件的可控导通性来实现电路通断的一种开关电器。
它是20世纪50年代后发展起来的一种开关，可用晶体管或晶闸管组成，由于晶体管受到功率的限制，大都采用晶闸管及其控制电路组成。
半导体无触点开关的优点是：电流可以做得较大，耐反压值高，控制门极功耗小，导通和关断时间短，工作寿命长，环境适应性好，工作效率高等。
例如，对有触点的接触器，操作频率高于36次/h以上时就很困难了，但对半导体式无触点开关则操作频率每小时可达数万次至数十万次以上。
2.无触点开关工作原理安装原理其开关因具有快速切换功率的大小，从而掌电力并联电容器的快慢，其电气由多种大功率的电路组合而成，其中包括反并连的晶闸管模块、各种驱动电路(驱动电路包括隔离电路、触发电路以及保护电路等等)，在运行当中发挥着各自的作用，而且在其内部的控制系统当中安装了控制开关导通还有控制开关截端子，能够分别控制开关的打开和关闭，其中的两个标识分别是控制逻辑电压，用符号表示是OV，是停止或者暂停的意思;还有一个标有12V的标识，意思是导通。

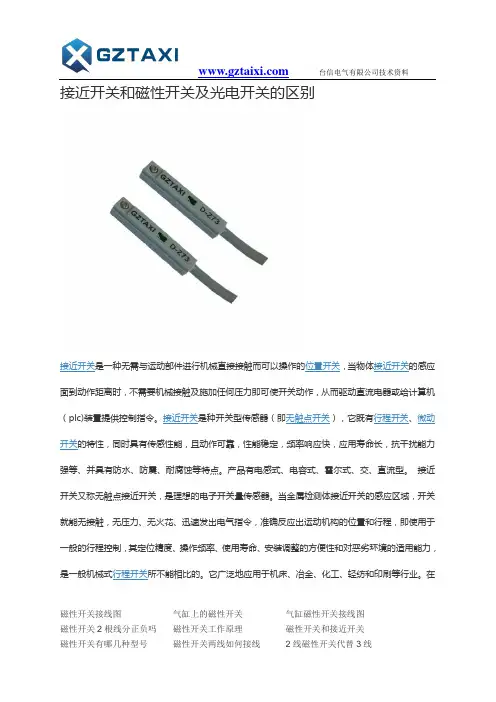

磁性开关接线图气缸上的磁性开关 气缸磁性开关接线图 磁性开关2根线分正负吗 磁性开关工作原理磁性开关和接近开关 接近开关和磁性开关及光电开关的区别接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。
接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
接近开关又称无触点接近开关，是理想的电子开关量传感器。
当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在磁性开关接线图气缸上的磁性开关 气缸磁性开关接线图 磁性开关2根线分正负吗 磁性开关工作原理 磁性开关和接近开关 自动控制系统中可作为限位、计数、定位控制和自动保护环节等。
磁性开关：磁性开关是一种利用磁场信号来控制的线路开关器件，也叫磁控开关。
常用的磁性开关有单触点和双触点两种。
磁性开关意思就是通过磁铁来感应的，这个“磁”就是磁铁，磁铁也有好几种，市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。
开关就是干簧管了。
干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有惰性气体。
平时，玻璃管中的两个由特殊材料制成的簧片是分开的。
当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通。

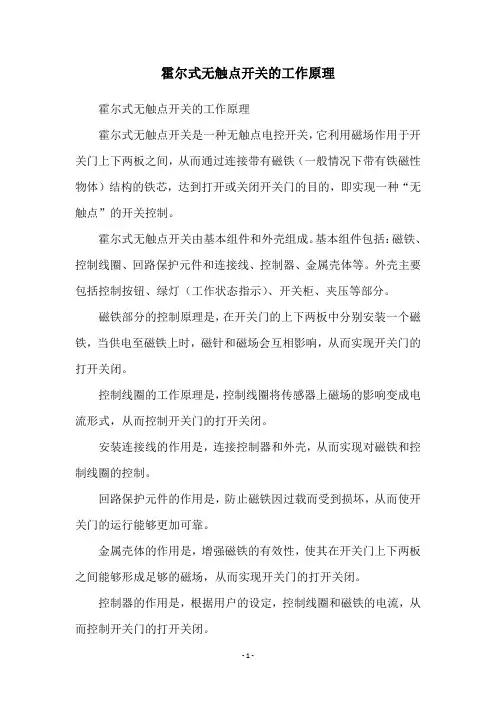

霍尔式无触点开关的工作原理
霍尔式无触点开关的工作原理
霍尔式无触点开关是一种无触点电控开关，它利用磁场作用于开关门上下两板之间，从而通过连接带有磁铁（一般情况下带有铁磁性物体）结构的铁芯，达到打开或关闭开关门的目的，即实现一种“无触点”的开关控制。
霍尔式无触点开关由基本组件和外壳组成。
基本组件包括：磁铁、控制线圈、回路保护元件和连接线、控制器、金属壳体等。
外壳主要包括控制按钮、绿灯（工作状态指示）、开关柜、夹压等部分。
磁铁部分的控制原理是，在开关门的上下两板中分别安装一个磁铁，当供电至磁铁上时，磁针和磁场会互相影响，从而实现开关门的打开关闭。
控制线圈的工作原理是，控制线圈将传感器上磁场的影响变成电流形式，从而控制开关门的打开关闭。
安装连接线的作用是，连接控制器和外壳，从而实现对磁铁和控制线圈的控制。
回路保护元件的作用是，防止磁铁因过载而受到损坏，从而使开关门的运行能够更加可靠。
金属壳体的作用是，增强磁铁的有效性，使其在开关门上下两板之间能够形成足够的磁场，从而实现开关门的打开关闭。
控制器的作用是，根据用户的设定，控制线圈和磁铁的电流，从而控制开关门的打开关闭。
/

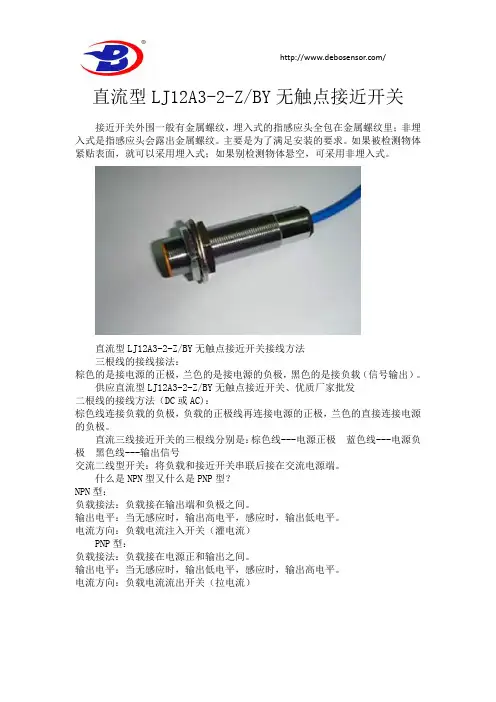

直流型LJ12A3-2-Z/BY无触点接近开关
接近开关外围一般有金属螺纹，埋入式的指感应头全包在金属螺纹里；非埋入式是指感应头会露出金属螺纹。
主要是为了满足安装的要求。
如果被检测物体紧贴表面，就可以采用埋入式；如果别检测物体悬空，可采用非埋入式。
直流型LJ12A3-2-Z/BY无触点接近开关接线方法
三根线的接线接法：
粽色的是接电源的正极，兰色的是接电源的负极，黑色的是接负载（信号输出）。
供应直流型LJ12A3-2-Z/BY无触点接近开关、优质厂家批发
二根线的接线方法（DC或AC)：
棕色线连接负载的负极，负载的正极线再连接电源的正极，兰色的直接连接电源的负极。
直流三线接近开关的三根线分别是：棕色线---电源正极蓝色线---电源负极黑色线---输出信号
交流二线型开关：将负载和接近开关串联后接在交流电源端。
什么是NPN型又什么是PNP型？
NPN型：
负载接法：负载接在输出端和负极之间。
输出电平：当无感应时，输出高电平，感应时，输出低电平。
电流方向：负载电流注入开关（灌电流）
PNP型：
负载接法：负载接在电源正和输出之间。
输出电平：当无感应时，输出低电平，感应时，输出高电平。
电流方向：负载电流流出开关（拉电流）。

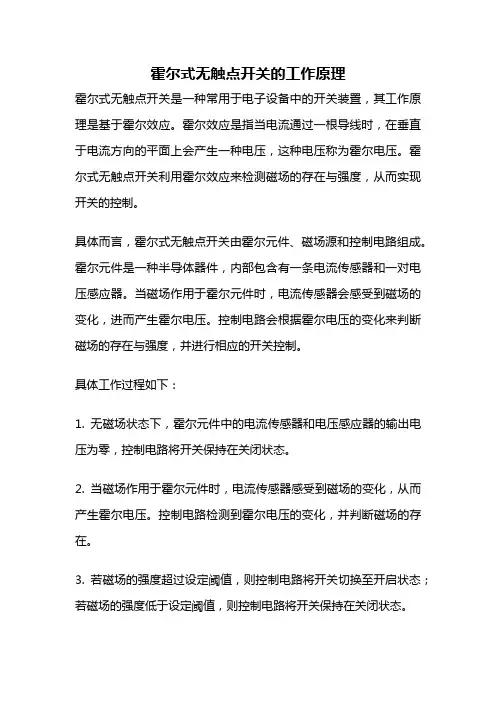

霍尔式无触点开关的工作原理霍尔式无触点开关是一种常用于电子设备中的开关装置，其工作原理是基于霍尔效应。
霍尔效应是指当电流通过一根导线时，在垂直于电流方向的平面上会产生一种电压，这种电压称为霍尔电压。
霍尔式无触点开关利用霍尔效应来检测磁场的存在与强度，从而实现开关的控制。
具体而言，霍尔式无触点开关由霍尔元件、磁场源和控制电路组成。
霍尔元件是一种半导体器件，内部包含有一条电流传感器和一对电压感应器。
当磁场作用于霍尔元件时，电流传感器会感受到磁场的变化，进而产生霍尔电压。
控制电路会根据霍尔电压的变化来判断磁场的存在与强度，并进行相应的开关控制。
具体工作过程如下：1. 无磁场状态下，霍尔元件中的电流传感器和电压感应器的输出电压为零，控制电路将开关保持在关闭状态。
2. 当磁场作用于霍尔元件时，电流传感器感受到磁场的变化，从而产生霍尔电压。
控制电路检测到霍尔电压的变化，并判断磁场的存在。
3. 若磁场的强度超过设定阈值，则控制电路将开关切换至开启状态；若磁场的强度低于设定阈值，则控制电路将开关保持在关闭状态。
4. 磁场消失时，电流传感器和电压感应器的输出电压恢复为零，控制电路将开关保持在关闭状态。
霍尔式无触点开关的工作原理使其具有以下优点：1. 无触点设计，避免了由于触点磨损而引起的故障和寿命限制，提高了开关的可靠性和使用寿命。
2. 霍尔元件对磁场的响应速度较快，能够实现快速的开关控制。
3. 开关操作不受环境温度、湿度和尘埃等因素的影响，适用于恶劣的工作环境。
4. 霍尔式无触点开关具有较低的功耗和较小的尺寸，适用于电子设备中的集成和紧凑设计。
5. 由于无触点设计，霍尔式无触点开关的维护成本较低，减少了维修和更换的频率。
霍尔式无触点开关在许多领域中得到了广泛应用，如汽车行业、家电行业、工业自动化等。
在汽车行业中，霍尔式无触点开关被用于检测车辆的制动、离合和加速等操作；在家电行业中，霍尔式无触点开关被用于控制冰箱、洗衣机和空调等设备的开关；在工业自动化中，霍尔式无触点开关被用于检测物体的位置、速度和方向等信息。
CRTSC-系列无触点可控硅开关
一：产品简介
本系列（CRTSC-）采用大功率反并联晶闸管模块、隔离电路、触发电路、保护电路及散热装置等元件组成，可用于450V以下容性或感性负载的通断控制，通断时无涌流、无过电压，工作时无噪音，允许频繁投切，安装、接线简单方便，特别适用于快速投切的TSC 型动态低压无功补偿装置。
三：功能特点
采用进口过零触发芯片，控制可控硅电压过零时导通，电流为零时切除，确保投入电容无涌流；
采用优质可控硅投切，反向耐压1600V，经过多年运行证明质量可靠；
使用寿命长达10万小时以上，免维修，投入时间t<20ms；
结构设计合理，接线简单，安装调试方便，可三相和分相补偿；
可接于电容器角外实现三相两控，也可接于电容器角内实现三相三控；
采用了有效的保护电路，提高了调节器的抗谐波能力；
采用了温控技术，可靠保证可控硅在规定温度范围内工作，当有元件出现故障时或某种原因造成散热器温度超标时，开关会自动退出，有效保护可控硅不损坏；
充分采用集成电路，尽量减少分立元件，使得开关体积尽可能合理并减小，可使整个柜体的成本降低；
抗干扰电路设计，提高了开关的抗干扰能力，有效防止误触发引起可控硅击穿故障；
自动均衡电容电位，解决投切过程中出现的缺相问题；
电子放电电路，加快电容放电。
三：型号说明
控制电容容量（kVar）
2:共补用；3:分补用
产品代号
企业代码
四：选型列表
特殊需求可定做。
五：安装尺寸及接线原理图
角外共补接线图分相补偿接线图
角内共补接线图安装尺寸。
霍尔式无触点开关的工作原理
霍尔式无触点开关的工作原理
霍尔式无触点开关是一种利用磁感应原理实现无触点开关控制的电气设备。
它由磁感应器组成，通过一个或多个半永久磁体，可以产生旋转磁场，在接近磁体时可产生较强的磁感应效果，引起检测电路的变化，从而实现控制功能。
霍尔式无触点开关的工作原理是建立在磁感应的基础上的，即将半永久磁体和检测电路中的传感元件结合在一起，形成一个磁感应变压器系统，当磁体接近传感元件时，会产生强磁场，通过变压器的变压作用，改变检测电路的电压，从而达到控制电路的作用。
霍尔式无触点开关比常规有触点开关具有许多优势。
主要有：
1、结构紧凑、体积小
2、无摩擦，无磨损，不易损坏
3、不受污染、气压变化的影响
4、安全可靠，操作简单
5、寿命长，使用寿命可达上千万次
6、具有抗高温、抗极化和抗干扰性能
霍尔式无触点开关可以应用在手提式电脑和屏幕，仪表，家用电器，安防器材，运动设备，工业自动化等方面。
- 1 -。
单相晶闸管无触点开关电路1.引言1.1 概述概述单相晶闸管无触点开关电路是一种广泛应用于电力控制领域的电路，通过使用单相晶闸管作为电源开关元件，实现了无触点开关的功能。
它在工业自动化、电力系统和电子设备中具有重要的应用价值。
这种电路的工作原理是利用单相晶闸管的导通和关断特性来控制电路的通断状态。
单相晶闸管通过施加控制信号来控制其通断状态，而无需机械触点的接触和分离。
因此，它具有可靠性高、寿命长、响应速度快等优势。
相比于传统的机械开关电路，单相晶闸管无触点开关电路具有许多优势。
首先，它具有更好的电气性能，具有更低的接触电阻、更高的开关速度和更小的开关电弧。
其次，它的可靠性更高，可以承受更大的电流和电压负载，并且无需经常维护和更换触点。
另外，它还可以实现远程控制，更方便地实现自动化控制和远程操作。
单相晶闸管无触点开关电路在许多领域都有广泛的应用。
在工业自动化领域，它可以用于控制电机、电炉、加热器等设备的启动和停止。
在电力系统中，它可以实现电网的电气控制和保护。
在电子设备中，它可以用于电源开关和信号控制等方面。
总之，单相晶闸管无触点开关电路具有许多重要应用和优势。
它在提高电路可靠性、降低能耗、提高系统效率等方面发挥着重要作用。
随着科技的不断进步，它的应用前景将更加广阔，可能会在更多领域得到应用和发展。
1.2 文章结构文章结构：本文分为引言、正文和结论三个部分。
1. 引言部分：引言部分主要包括概述、文章结构和目的三个方面。
首先，我们将概括性地介绍单相晶闸管无触点开关电路的基本概念和作用。
接着，对于本文的结构进行简要说明，以便读者了解全文框架。
最后，明确本文的目的，即要探讨单相晶闸管无触点开关电路的优势以及其在实际应用中的意义。
2. 正文部分：正文部分将详细介绍单相晶闸管的基本原理和无触点开关电路的优势。
首先，我们将解释单相晶闸管的基本原理，包括其工作原理和特点。
其次，我们将深入探讨无触点开关电路的优势，包括提高开关效率和可靠性、减少能耗和维护成本、适应性强等方面的优点。
1 接近开关接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。
接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
接近开关又称无触点接近开关，是理想的电子开关量传感器。
当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。
2 性能特点在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。
利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。
当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。
通常把这个距离叫“检出距离”。
但不同的接近开关检出距离也不同。
有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。
不同的接近开关，对检测对象的响应能力是不同的。
这种响应特性被称为“响应频率”。
3 种类因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知”方法也不同，所以常见的接近开关有以下几种：3.1 无源接近开关这种开关不需要电源，通过磁力感应控制开关的闭合状态。
当磁或者铁质触发器靠近开关磁场时，和开关内部磁力作用控制闭合。
特点：不需要电源，非接触式，免维护，环保。
概述固态开关，也称为无触点开关，一般由电力电子技术实现，其国际标准命名为：半导体交流电力控制器（Semiconductor AC Power Controller），无触点开关与机械式有触点开关比较有以下优点：（1）寿命长，机械式分断时起弧、触头磨损，固态开关没有磨损。
（2）工作频率高，机械式为4~10工频周波，固态开关<10ms。
（3）可靠性高。
（4）使用安全。
（5）电磁干扰小。
其比较如右图所示。
固态开关的缺点有：（1）发热；需冷却器或短路开关。
（2）抑制瞬变；需吸收网络，不全断开。
（3）无明显断点。
固态开关基本控制模式（1）移相控制：控制晶闸管在正、负半波中对称触发控制。
以导通角θ的大小来调节输出电压大小。
还可以根据反馈量的类别分为电压控制、电流控制、功率控制或其它物理量的控制。
（2）过零控制：以一个设定的时间为周期，以过零触发方式控制晶闸管在设定周期中的导通周波数。
从而确定输出功率的大小。
在带有变压器负载时，不能随机半波控制，即使全波控制过零触发也要保证始终正向（或负向）关断－－防止单向磁偏。
还会带来间谐波。
（3）开关控制：通过晶闸管对交流负载进行通断控制，具体还可以分为：任意接通模式－－开通延时很小，为微秒级；过零接通模式－－开通延时最大10ms，关断延时最大也可达10ms。
交流电子开关的控制输入信号仍为开关量（1或0）。
固态开关的分类（1）半控型固态开关：对于关断时间要求不甚高的场合(10ms以上)，同时需要考虑经济性时，可选用半控型固态开关。
（2）全控型固态开关：重要负荷，容量大，而且对电能质量的要求越来越高场合,需要研究具有更优越性能的全控型固态开关技术，以满足用户的要求。
固态开关的应用（1）软启动、软关断直流固态开关；（2）具有短路限流保护的固态开关；（3）负载自动切换开关（LTM）；（4）固态开关在单相电机起动中的应用。
无触点开关引言无触点开关是一种先进的电气开关装置，它在进行电路的开关控制时不需要人工触摸，大大提高了安全性和方便性。
本文将介绍无触点开关的原理、工作方式以及应用领域。
原理无触点开关采用了电磁继电器的原理。
在传统的开关中，通常需要人工通过按下按钮或拨动开关来进行电路的开闭控制。
而无触点开关则通过控制电磁继电器的工作状态来实现电路的开闭。
无触点开关的核心部件是电磁继电器，由开关控制单元、电磁铁和接触器三部分组成。
当开关控制单元接收到控制信号时，它会控制电磁铁的通电与否。
当电磁铁通电时，会产生磁场，将接触器吸引到闭合状态，从而闭合电路；当电磁铁断电时，接触器则会恢复到断开状态，电路也随之断开。
工作方式无触点开关的工作方式与传统开关相比具有很大的优势。
首先，无触点开关不需要人工触摸，可以通过远程或自动控制实现电路的开闭。
其次，无触点开关采用了电磁继电器，可以承受更大的电流和电压，适用于各种应用场景。
此外，无触点开关由于没有机械接触，寿命更长，更加稳定可靠。
应用领域无触点开关的应用领域非常广泛，下面将介绍几个常见的领域：工业自动化在工业自动化领域，无触点开关被广泛应用于各种机器设备的电气控制中。
通过无触点开关，工程师可以实现对机器设备的远程监控和控制，提高工作效率和安全性。
智能家居随着智能家居的兴起，无触点开关在家庭中的应用也越来越广泛。
通过连接到智能家居系统，无触点开关可以远程控制家庭的灯光、窗帘、空调等设备，提供更加便利的居住体验。
医疗设备在医疗设备领域，无触点开关被广泛应用于各种诊断仪器和治疗设备中。
通过无触点开关，医生可以方便地控制设备的开关，为患者提供更加安全和舒适的诊疗环境。
总结无触点开关凭借其先进的原理和工作方式，在不同领域中都发挥着重要作用。
无论是工业自动化、智能家居还是医疗设备领域，无触点开关都为相关设备的电气控制提供了更加便捷、安全和可靠的解决方案。
无触点开关的未来将充满更多的可能性。
OMRON-iec255
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。
接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
接近开关又称无触点接近开关，是理想的电子开关量传感器。
当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。
OMRON-iec255。
无触点开关
non-contact switch
wuehud一an kolguan 无触点开关(non一eontaet switeh)靠改变电路阻抗值的变化，阶跃地改变负荷电流，而完成电路通断的一种开关电器(见低压电器)。
无触点开关的主要特点是没有可运动的触头部件，导通和关断时不出现电弧或火花。
无触点开关分为磁放大器式无触点开关，电子管、离子管式无触点开关，半导体无触点开关。
磁放大器式无触点开关是利用磁性材料做成的。
其磁放大器铁芯上绕有交流绕组和直流绕组，改变直流绕组的直流磁化电流的大小即可改变铁芯的磁导率，以使交流绕组的电抗值变化。
电路中交流绕组的电抗值最大时，电路的箱出电流最小;而铁芯饱和后，交流绕组的电抗值最小，则翰出电流最大。
此两种工作状态对应于电路的关断和导通。
由于带铁芯的交流绕组电抗值不可能无穷大，所以电路在高阻状态下尚有一定的输出电流。
此种无触点开关体积与重量较大，电流转换的速度慢，已较少采用。
电子管、离子管式无触点开关是利用栅极可控特性使阳极与阴极间导通或截止来控制翰出电流变化的，由于电子管、离子管的功率不能作得很大，在实际应用中受到了很大的限制，也已较少使用。
半导体无触点开关是借电路中半导体器件的可控导通性来实现电路通断的一种开关电器。
它是20世纪50年代后发展起来的一种开关，可用晶体管或晶闸管组成，由于晶体管受到功率的限制，大都采用晶闸管及其控制电路组成。
半导体无触点开关的优点是:电流可以作得较大，耐反压值高，控制门极功耗小，导通和关断时间短，工作寿命长，环境适应性好，工作效率高等. 例如，对有触点的接触器，操作频率高于36。
次/h以上时就很困难了，但对半导体式无触点开关则操作频率每小时可达数万次至数十万次以上.半导体无触点开关的缺点是:电流大时，功耗较大，需加用散热器或用风冷或水冷方法降低结温，从而增加了器件的尺寸与重t。
为此出现了混合式半导体无触点开关，如混合式半导体接触器(hyb‘d semieon duetor。
ontaetor)就是用有触点开关与无触点开关并联组成的，电路的通断由无触点.开关的半导体器件完成，而导通后的电流主要是从有触点开关流过，从而克服了上述缺点。
