大功率无触点可控硅开关

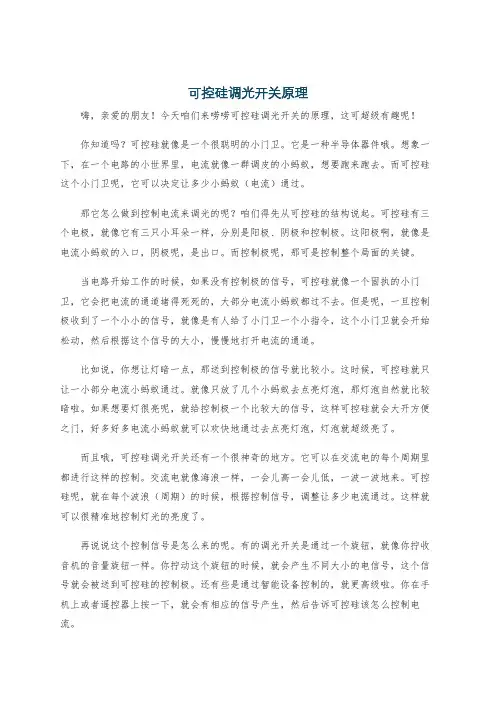

可控硅调光开关原理嗨，亲爱的朋友！今天咱们来唠唠可控硅调光开关的原理，这可超级有趣呢！你知道吗？可控硅就像是一个很聪明的小门卫。

它是一种半导体器件哦。

想象一下，在一个电路的小世界里，电流就像一群调皮的小蚂蚁，想要跑来跑去。

而可控硅这个小门卫呢，它可以决定让多少小蚂蚁（电流）通过。

那它怎么做到控制电流来调光的呢？咱们得先从可控硅的结构说起。

可控硅有三个电极，就像它有三只小耳朵一样，分别是阳极、阴极和控制极。

这阳极啊，就像是电流小蚂蚁的入口，阴极呢，是出口。

而控制极呢，那可是控制整个局面的关键。

当电路开始工作的时候，如果没有控制极的信号，可控硅就像一个固执的小门卫，它会把电流的通道堵得死死的，大部分电流小蚂蚁都过不去。

但是呢，一旦控制极收到了一个小小的信号，就像是有人给了小门卫一个小指令，这个小门卫就会开始松动，然后根据这个信号的大小，慢慢地打开电流的通道。

比如说，你想让灯暗一点，那送到控制极的信号就比较小。

这时候，可控硅就只让一小部分电流小蚂蚁通过。

就像只放了几个小蚂蚁去点亮灯泡，那灯泡自然就比较暗啦。

如果想要灯很亮呢，就给控制极一个比较大的信号，这样可控硅就会大开方便之门，好多好多电流小蚂蚁就可以欢快地通过去点亮灯泡，灯泡就超级亮了。

而且哦，可控硅调光开关还有一个很神奇的地方。

它可以在交流电的每个周期里都进行这样的控制。

交流电就像海浪一样，一会儿高一会儿低，一波一波地来。

可控硅呢，就在每个波浪（周期）的时候，根据控制信号，调整让多少电流通过。

这样就可以很精准地控制灯光的亮度了。

再说说这个控制信号是怎么来的呢。

有的调光开关是通过一个旋钮，就像你拧收音机的音量旋钮一样。

你拧动这个旋钮的时候，就会产生不同大小的电信号，这个信号就会被送到可控硅的控制极。

还有些是通过智能设备控制的，就更高级啦。

你在手机上或者遥控器上按一下，就会有相应的信号产生，然后告诉可控硅该怎么控制电流。

你看，可控硅调光开关是不是很像一个小小的魔法器呢？它让我们可以随心所欲地调整灯光的亮度，营造出不同的氛围。

可控硅开关工作原理
可控硅开关是一种功率电子器件，其工作原理基于半导体材料的特性。

它是一种双向可控的电子开关，可以控制交流电的导通和截止。

可控硅由三个电极组成：阳极（A）、阴极（K）和控制极（G）。

正常情况下，可控硅处于截止状态，即两个电极之间处于高阻态。

当控制极加上一个脉冲或者直流电压时，可使可控硅工作在导通状态。

当可控硅处于导通状态时，即为正向导通。

此时，阳极与阴极之间会出现一个低电阻的通路，电流可以流过。

可控硅的导通电流方向与控制极的电压有关，如果控制极的电压是正向的，可控硅会一直导通；如果控制极的电压是零或者反向的，可控硅会自动截止。

可控硅还有一个特点是在导通状态下，只有当通过它的电流降为零时，它才会自动截止。

因此，可控硅是一种自触发器件。

可控硅的导通状态可以通过外部装置来控制，比如用触发电路或者控制电压来使可控硅导通或截止。

这种特性使得可控硅广泛应用于交流电控制电路中，如电机驱动、照明控制等。

总之，可控硅开关的工作原理是基于控制极的控制电压，通过改变电阻状态实现导通或截止，从而进行对电流的控制。

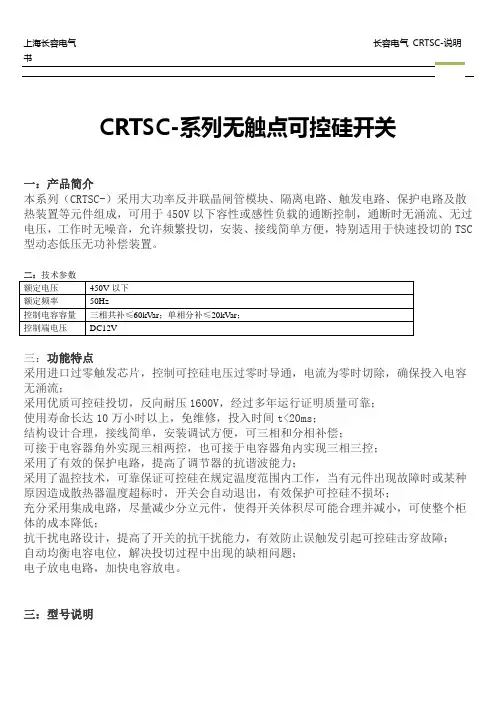

CRTSC-系列无触点可控硅开关
一：产品简介
本系列（CRTSC-）采用大功率反并联晶闸管模块、隔离电路、触发电路、保护电路及散热装置等元件组成，可用于450V以下容性或感性负载的通断控制，通断时无涌流、无过电压，工作时无噪音，允许频繁投切，安装、接线简单方便，特别适用于快速投切的TSC 型动态低压无功补偿装置。

三：功能特点
采用进口过零触发芯片，控制可控硅电压过零时导通，电流为零时切除，确保投入电容无涌流；
采用优质可控硅投切，反向耐压1600V，经过多年运行证明质量可靠；
使用寿命长达10万小时以上，免维修，投入时间t<20ms；
结构设计合理，接线简单，安装调试方便，可三相和分相补偿；
可接于电容器角外实现三相两控，也可接于电容器角内实现三相三控；
采用了有效的保护电路，提高了调节器的抗谐波能力；
采用了温控技术，可靠保证可控硅在规定温度范围内工作，当有元件出现故障时或某种原因造成散热器温度超标时，开关会自动退出，有效保护可控硅不损坏；
充分采用集成电路，尽量减少分立元件，使得开关体积尽可能合理并减小，可使整个柜体的成本降低；
抗干扰电路设计，提高了开关的抗干扰能力，有效防止误触发引起可控硅击穿故障；
自动均衡电容电位，解决投切过程中出现的缺相问题；
电子放电电路，加快电容放电。

三：型号说明
控制电容容量（kVar）
2:共补用；3:分补用
产品代号
企业代码
四：选型列表
特殊需求可定做。

五：安装尺寸及接线原理图
角外共补接线图分相补偿接线图
角内共补接线图安装尺寸。

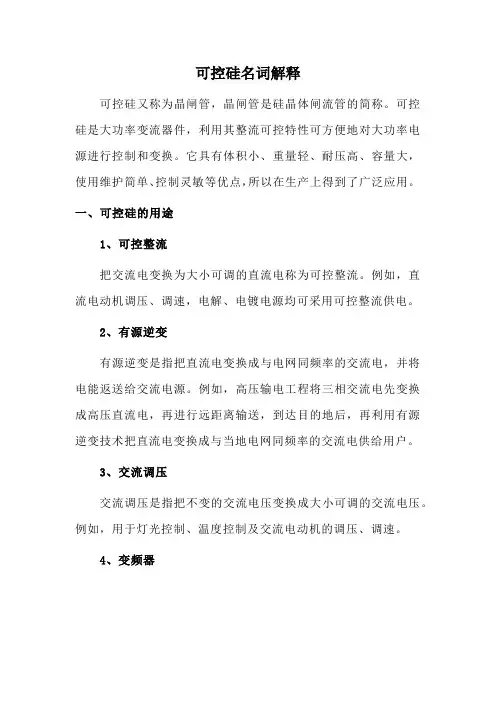

可控硅名词解释可控硅又称为晶闸管，晶闸管是硅晶体闸流管的简称。

可控硅是大功率变流器件，利用其整流可控特性可方便地对大功率电源进行控制和变换。

它具有体积小、重量轻、耐压高、容量大，使用维护简单、控制灵敏等优点，所以在生产上得到了广泛应用。

一、可控硅的用途1、可控整流把交流电变换为大小可调的直流电称为可控整流。

例如，直流电动机调压、调速，电解、电镀电源均可采用可控整流供电。

2、有源逆变有源逆变是指把直流电变换成与电网同频率的交流电，并将电能返送给交流电源。

例如，高压输电工程将三相交流电先变换成高压直流电，再进行远距离输送，到达目的地后，再利用有源逆变技术把直流电变换成与当地电网同频率的交流电供给用户。

3、交流调压交流调压是指把不变的交流电压变换成大小可调的交流电压。

例如，用于灯光控制、温度控制及交流电动机的调压、调速。

4、变频器把某一频率的交流电变换成另一频率交流电的设备称为变频器。

例如，可控硅中频电源、不间断电源(UPS)、异步电动机变频调速中均含有变频器。

5、无触点功率开关用可控硅可组成无触点功率开关，取代接触器、继电器，用于操作频繁的场合。

例如，可用于控制电动机正反转和防爆、防火的场合。

二、可控硅的结构可控硅是用硅材料制成的半导体器件，它有3种结构形式：螺栓式、平板式和塑料封装式。

三、可控硅的工作原理上图所示的电路做实验说明。

可控硅与灯泡串联经开关S1接到电源Ea上，门极与阴极经开关S2接到电源Eg上。

开关S1、S2皆为双掷开关，可有正、零、反3种位置。

1、电源Ea的正极接阳极A、负极接阴极K，称可控硅承受正向阳极电压。

2、电源Ea的负极接阳极A、正极接阴极K，称可控硅承受反向阳极电压。

3、电源Eg的正极接门极G、负极接阴极K，称可控硅承受正向门极电压。

4、电源Eg的负极接门极G、正极接阴极K，称可控硅承受反向门极电压。

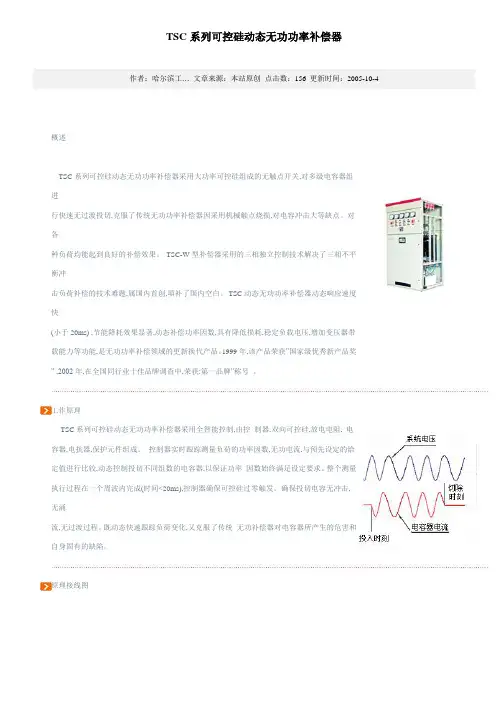

TSC系列可控硅动态无功功率补偿器作者：哈尔滨工… 文章来源：本站原创点击数：156 更新时间：2005-10-4 概述TSC系列可控硅动态无功功率补偿器采用大功率可控硅组成的无触点开关,对多级电容器组进行快速无过渡投切,克服了传统无功功率补偿器因采用机械触点烧损,对电容冲击大等缺点。

对各种负荷均能起到良好的补偿效果。

TSC-W型补偿器采用的三相独立控制技术解决了三相不平衡冲击负荷补偿的技术难题,属国内首创,填补了国内空白。

TSC动态无功功率补偿器动态响应速度快(小于20ms) ,节能降耗效果显著,动态补偿功率因数,具有降低损耗,稳定负载电压,增加变压器带载能力等功能,是无功功率补偿领域的更新换代产品。

1999年,该产品荣获”国家级优秀新产品奖” ,2002年,在全国同行业十佳品牌调查中,荣获:第一品牌”称号。

工作原理TSC系列可控硅动态无功功率补偿器采用全智能控制,由控制器,双向可控硅,放电电阻, 电容器,电抗器,保护元件组成。

控制器实时跟踪测量负荷的功率因数,无功电流,与预先设定的给定值进行比较,动态控制投切不同组数的电容器,以保证功率因数始终满足设定要求。

整个测量执行过程在一个周波内完成(时间<20ms),控制器确保可控硅过零触发。

确保投切电容无冲击,无涌流,无过渡过程。

既动态快速跟踪负荷变化,又克服了传统无功补偿器对电容器所产生的危害和自身固有的缺陷。

原理接线图技术特征◆可就地补偿,也可集中补偿;◆实行三相或分相动态补偿,A型适用于对称负载,W型适用于不对称负载或者冲击性负载;◆实时跟踪,动态补偿无功功率,实现无冲击,无涌流,无过渡过程投切;◆动态抑制谐波,运行安全可靠;◆降低网损和变压器损耗,增加变压器带载容量;◆抑制电压闪变;◆在外部故障或停电时自动推出,送电后自动恢复运行;◆微机控制,智能优化投切方式,实现无人值守,并具有串行通讯功能;◆实现电流过零投切,最大限度延长电容器使用寿命;◆在规定的动态响应时间内,多级补偿一次到位,补偿后功率因数大于0.90技术参数◆符合标准: IEC831-1,GB12747-91◆动态响应时间: <20ms◆补偿容量:(kvar): 90-810(单套容量),可以多套并用◆投切级数: 2-11级◆柜体防护等级: IP30◆功率总损耗: <1.3W/kvar◆容许误差: 0~+10%◆环境温度: -30゜C——+50゜C应用范围◆负荷功率因数偏低,线路电压降大,需要进行无功功率补偿的场合◆应用于负载功率因数变化范围大,变化速度快的场合◆对电压波动和动态补偿有较高要求的用电场合◆广泛应用于电力,机械制造,汽车。

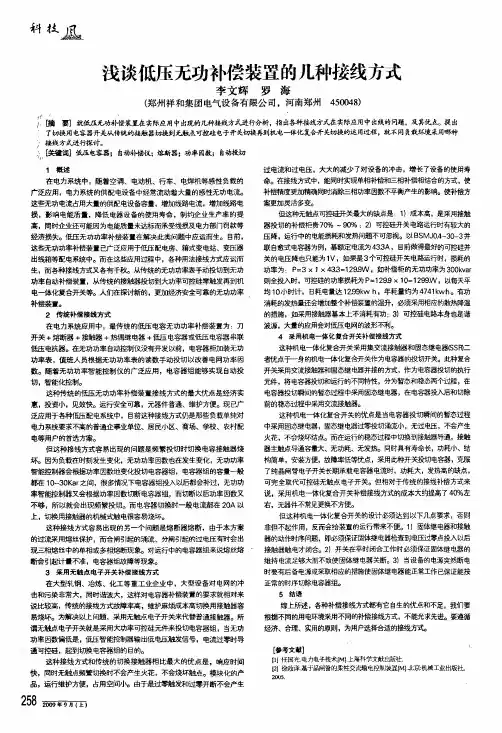

甜技凰浅谈低压无功补偿装置的几种接线方式李文辉罗海(郑州祥和集团电气设备有限公司，河南郑州450048)4，z，，脯要】就低压无功补偿装置在实际应用中出现的几种接线方式进行分析，指出各种接线方式在实际应用中出线的问题。

及其优点。

提出：了切换用电容器开关从传统的接触器切换到无触点可控硅电子开关切换再到机电—体化复合开关切换的运用过程，就不同负栽环境采用哪种／4接钱方式进行探讨。

j D搠】低压电容器；蠢动补偿仪；熔断器；功率因数；自动投切1概述在电力系统中，随着空调、电动机、行车、电焊机等感性负载的广泛应用，电力系统的供配电设备中经常流动着大量的感性无功电流。

这些无功电流占用大量的供配电设备容量，增加线路电流，增加线路电损，影响电能质量，降低电器设备的使用寿命，制约企业生产率的提高，同时企业还可能因为电能质量未达标而承受线损及电力部门罚款等经济损失。

低压无功功率补偿装置在解决此类问题中应运而生。

目前，这些无功功率补媵装置已广-泛应用刊氏压配电房、箱式变电站、变压器出线箱等配电系统中。

而在这些应用过程中，各种用法接线方式应运而生，而各种接线方式又各有千秋。

从传统的无功功率表手动投切至q无功功率自动补偿装置，从传统的接触器投切到大功率可控硅零触发再到机电—体化复合开关等。

人们在探讨新的，更加经济安全可靠的无功功率卒p偿装置。

2传统补偿接线方式在电力系统应用中，最传统的低压电容无功功率补偿装置为：刀开关十熔断器+接触器+热{禺继电器+低压电容器或1旺玉电容器串联低压电抗器。

在无功功率自动控制仪没有开发以前，电容器柜加装无功功率表，值班人员根据无功功率表的读数手动投切以改善电网功率因数。

随着无功功率智能控制仪的广泛应用，电容器组能够实现自动投切，智能化控制。

这种传统的低医无功功率补偿装置接线方式的最大优点是经济实惠，投资小，见效快。

运行安全可靠，元器件普通、维护方便。

现已广泛应用于-a-种f旺五配电系统中，目前这种接线方式仍是那些负载单纯对电力系统要求不高的普通企事业单位、居民小区、商场、学校、农村配电等用户的首选方案。

大功率双向可控硅,参数今天咱们来唠唠大功率双向可控硅的参数。

这大功率双向可控硅啊，在好多地方都能派上大用场呢。

一、额定电流。

这个额定电流可重要啦。

就好比是一条大河能允许通过的最大水量一样，额定电流就是这个可控硅能够安全稳定通过的最大电流。

如果电流超过了这个额定值，就像河水泛滥一样，那可控硅可就要出问题啦。

对于大功率双向可控硅来说，额定电流数值往往比较大，因为它要应对大负载的情况。

比如说在一些大型的工业设备里，像大功率的电机调速系统，需要很大的电流来驱动电机运转，这个时候大功率双向可控硅的大额定电流就能很好地发挥作用。

要是额定电流小了，那设备就不能正常工作，甚至会把可控硅给烧坏喽。

二、额定电压。

额定电压呢，就像是一堵墙能承受的最大压力。

它表示可控硅能够正常工作时两端所能承受的最大电压。

想象一下，你住在房子里，房子的墙壁如果承受不了外界的压力就会倒塌，同样的道理，如果施加在可控硅两端的电压超过了额定电压，那它就可能被击穿。

在高压供电的电路中，大功率双向可控硅的额定电压必须足够高。

例如在高压输电的一些控制电路里，电压等级很高，如果可控硅的额定电压不够，那就像用薄纸去挡洪水，根本就起不了作用，会造成整个电路的故障。

三、触发电流。

触发电流就像是打开一扇门的钥匙。

它是让可控硅开始工作的一个关键因素。

只有当流入可控硅控制极的电流达到触发电流的值时，可控硅才会像被唤醒了一样开始导通。

对于大功率双向可控硅来说，触发电流的大小也有讲究。

如果触发电流太大，那对于触发电路的要求就比较高，可能需要比较复杂或者功率较大的触发电路。

要是触发电流太小呢，又可能会因为一些干扰信号就误触发，就像门太容易被打开了，一阵小风就把它吹开了，这也不是我们想要的。

四、维持电流。

这个维持电流啊，是可控硅导通后保持导通状态所需要的最小电流。

可以把它想象成是维持一场派对持续进行的最低人数要求。

一旦电流小于这个维持电流，就像派对上的人都走光了一样，可控硅就会关断。

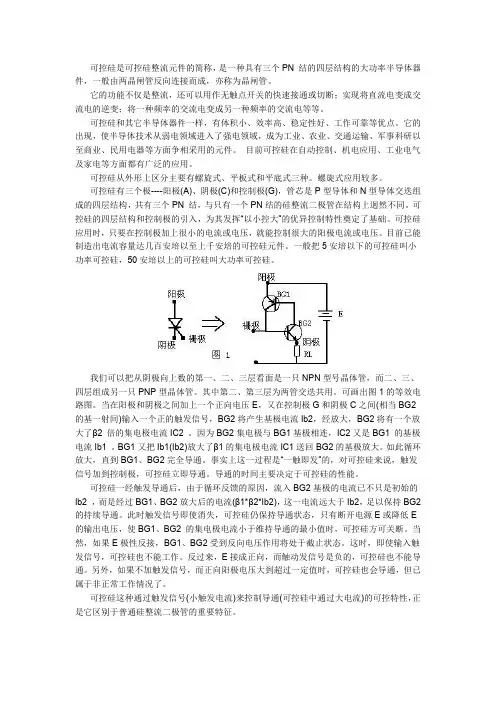

可控硅是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件，一般由两晶闸管反向连接而成，亦称为晶闸管。

它的功能不仅是整流，还可以用作无触点开关的快速接通或切断；实现将直流电变成交流电的逆变；将一种频率的交流电变成另一种频率的交流电等等。

可控硅和其它半导体器件一样，有体积小、效率高、稳定性好、工作可靠等优点。

它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。

目前可控硅在自动控制、机电应用、工业电气及家电等方面都有广泛的应用。

可控硅从外形上区分主要有螺旋式、平板式和平底式三种。

螺旋式应用较多。

可控硅有三个极----阳极(A)、阴极(C)和控制极(G)，管芯是P型导体和N型导体交迭组成的四层结构，共有三个PN结，与只有一个PN结的硅整流二极管在结构上迥然不同。

可控硅的四层结构和控制极的引入，为其发挥“以小控大”的优异控制特性奠定了基础。

可控硅应用时，只要在控制极加上很小的电流或电压，就能控制很大的阳极电流或电压。

目前已能制造出电流容量达几百安培以至上千安培的可控硅元件。

一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。

我们可以把从阴极向上数的第一、二、三层看面是一只NPN型号晶体管，而二、三、四层组成另一只PNP型晶体管。

其中第二、第三层为两管交迭共用。

可画出图1的等效电路图。

当在阳极和阴极之间加上一个正向电压E，又在控制极G和阴极C之间(相当BG2的基一射间)输入一个正的触发信号，BG2将产生基极电流Ib2，经放大，BG2将有一个放大了β2倍的集电极电流IC2。

因为BG2集电极与BG1基极相连，IC2又是BG1的基极电流Ib1。

BG1又把Ib1(Ib2)放大了β1的集电极电流IC1送回BG2的基极放大。

如此循环放大，直到BG1、BG2完全导通。

事实上这一过程是“一触即发”的，对可控硅来说，触发信号加到控制极，可控硅立即导通。

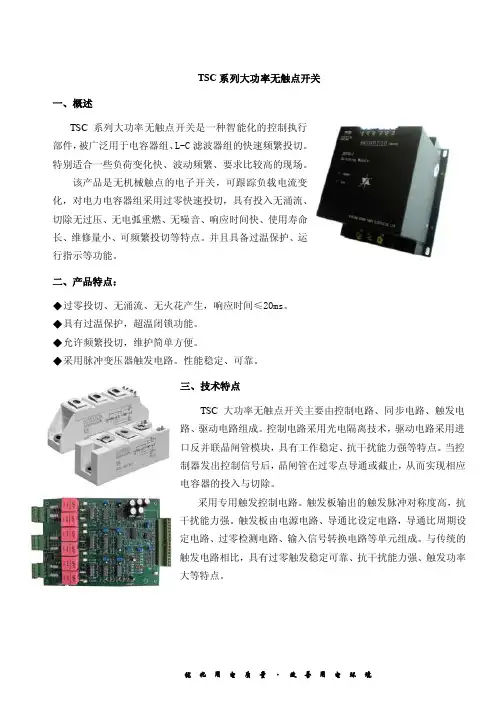

TSC系列大功率无触点开关一、概述TSC系列大功率无触点开关是一种智能化的控制执行部件，被广泛用于电容器组、L-C滤波器组的快速频繁投切。

特别适合一些负荷变化快、波动频繁、要求比较高的现场。

该产品是无机械触点的电子开关，可跟踪负载电流变化，对电力电容器组采用过零快速投切，具有投入无涌流、切除无过压、无电弧重燃、无噪音、响应时间快、使用寿命长、维修量小、可频繁投切等特点。

并且具备过温保护、运行指示等功能。

二、产品特点：◆过零投切、无涌流、无火花产生，响应时间≤20ms。

◆具有过温保护，超温闭锁功能。

◆允许频繁投切，维护简单方便。

◆采用脉冲变压器触发电路。

性能稳定、可靠。

三、技术特点TSC大功率无触点开关主要由控制电路、同步电路、触发电路、驱动电路组成。

控制电路采用光电隔离技术，驱动电路采用进口反并联晶闸管模块，具有工作稳定、抗干扰能力强等特点。

当控制器发出控制信号后，晶闸管在过零点导通或截止，从而实现相应电容器的投入与切除。

采用专用触发控制电路。

触发板输出的触发脉冲对称度高，抗干扰能力强。

触发板由电源电路、导通比设定电路，导通比周期设定电路、过零检测电路、输入信号转换电路等单元组成。

与传统的触发电路相比，具有过零触发稳定可靠、抗干扰能力强、触发功率大等特点。

四、技术参数及型号参数型号额定电压(kV)额定频率(Hz)补偿容量(kvar)控制电压TSC-2-10 0.4 50、60 10 (9-12V DC.) 5mATSC-2-15 0.450、6015 (9-12V DC.) 5mATSC-2-20 0.450、6020 (9-12V DC.) 5mATSC-2-25 0.450、6025 (9-12V DC.) 5mATSC-2-30 0.450、6030 (9-12V DC.) 5mATSC-2-40 0.450、6040 (9-12V DC.) 5mATSC-2-60 0.450、6060 (9-12V DC.) 5mA*TSC-2-80 0.450、6080 (9-12V DC.) 5mATSC-3-15 0.23 50、6015 (9-12V DC.) 5mATSC-3-30 0.23 50、6030 (9-12V DC.) 5mATSC-3-40 0.23 50、6040 (9-12V DC.) 5mATSC-3-60 0.23 50、6060 (9-12V DC.) 5mA*TSC-3-80 0.23 50、6080 (9-12V DC.) 5mA 注：带*号为特型产品，需订制。

单相晶闸管无触点开关电路1.引言1.1 概述概述单相晶闸管无触点开关电路是一种广泛应用于电力控制领域的电路，通过使用单相晶闸管作为电源开关元件，实现了无触点开关的功能。

它在工业自动化、电力系统和电子设备中具有重要的应用价值。

这种电路的工作原理是利用单相晶闸管的导通和关断特性来控制电路的通断状态。

单相晶闸管通过施加控制信号来控制其通断状态，而无需机械触点的接触和分离。

因此，它具有可靠性高、寿命长、响应速度快等优势。

相比于传统的机械开关电路，单相晶闸管无触点开关电路具有许多优势。

首先，它具有更好的电气性能，具有更低的接触电阻、更高的开关速度和更小的开关电弧。

其次，它的可靠性更高，可以承受更大的电流和电压负载，并且无需经常维护和更换触点。

另外，它还可以实现远程控制，更方便地实现自动化控制和远程操作。

单相晶闸管无触点开关电路在许多领域都有广泛的应用。

在工业自动化领域，它可以用于控制电机、电炉、加热器等设备的启动和停止。

在电力系统中，它可以实现电网的电气控制和保护。

在电子设备中，它可以用于电源开关和信号控制等方面。

总之，单相晶闸管无触点开关电路具有许多重要应用和优势。

它在提高电路可靠性、降低能耗、提高系统效率等方面发挥着重要作用。

随着科技的不断进步，它的应用前景将更加广阔，可能会在更多领域得到应用和发展。

1.2 文章结构文章结构：本文分为引言、正文和结论三个部分。

1. 引言部分：引言部分主要包括概述、文章结构和目的三个方面。

首先，我们将概括性地介绍单相晶闸管无触点开关电路的基本概念和作用。

接着，对于本文的结构进行简要说明，以便读者了解全文框架。

最后，明确本文的目的，即要探讨单相晶闸管无触点开关电路的优势以及其在实际应用中的意义。

2. 正文部分：正文部分将详细介绍单相晶闸管的基本原理和无触点开关电路的优势。

首先，我们将解释单相晶闸管的基本原理，包括其工作原理和特点。

其次，我们将深入探讨无触点开关电路的优势，包括提高开关效率和可靠性、减少能耗和维护成本、适应性强等方面的优点。

简单实用的大功率可控硅触发电路图
电路见图。

将两只单向可控硅SCRl、SCR2反向并联．再将控制板与本触发电路连接，就组成了一个简单实用的大功率无级调速电路。

这个电路的独特之处在于可控硅控制极不需外加电源，只要将负载与本电路串联后接通电源，两个控制极与各自的阴极之间便有5V~8V 脉动直流电压产生，调节电位器R2即可改变两只可控硅的导通角，增大R2的阻值到一定程度,便可使两个主可控硅阻断，因此R2还可起开关的作用。

该电路的另一个特点是两只主可控硅交替导通，一个的正向压降就是另一个的反向压降，因此不存在反向击穿问题。

但当外加电压瞬时超过阻断电压时，SCR1、SCR2会误导通，导通程度由电位器R2决定。

SCR3与周围元件构成普通移相触发电路，其原理这里从略。

SCR1、SCR2笔者选用的是封装好的可控硅模块(110A／1000V)，SCR3选用BTl36，即600V的双向可控硅。

本电路如用于感性负载，应增加R4，C3阻容吸收电路及压敏电阻RV作过压保护，防止负载断开和接通瞬间产生很高的感应电压损坏可控硅。

可控硅BT137参数
可控硅BT137是一种可控硅，也就是可以控制硅的开关。

它是一种风格独特的可控硅，因其具有高可靠性和高效率而受到广泛的应用。

BT137的参数是什么呢？BT137的参数如下：电压额定值为
800V，现在电压额定值可以高达1000V；最大功耗为25W；占空比为45-55；Tj最高为175度；内部电阻为2.2-2.6欧姆。

BT137的基本工作原理是这样的：在未加电的情况下，它的内部控制电路会使两个端子短接，从而允许电流不断流动；当加上相应的控制电压，端口会断开，从而终止电流流动。

由于BT137可以在瞬时内控制开关，所以它广泛用于电力控制和无线通信应用等领域。

此外，BT137还具有很多其他优点，例如低功耗、热稳定性高、能耗低、噪声低。

BT137的低噪声特性和较高的输出精度使它更适合控制应用、信号处理、控制自动化等精密的系统。

此外，在应用BT137的时候，需要加以一定的保护措施，以防止出现热过载现象，例如控制电路可能会出现偏移或发生故障，因此，可以把额定功耗限制在25W以内，以保证它的正常工作。

总之，BT137是一种十分重要的可控硅，它的参数包括额定电压、最大功耗、占空比、Tj最高值和内部电阻，它的优点包括低功耗、热稳定性高、能耗低、噪声低等，并且在应用BT137的时候，需要采取一定的保护措施来防止热过载的发生以及其他故障的发
生。

描述什么是无触点开关无触点开关，是一种由微控制器和电力电子器件组成的新型开关器件，依靠改变电路阻抗值，阶跃地改变负荷电流，从而完成电路的通断。

无触点开关的主要特点是没有可运动的触头部件，导通和关断时不出现电弧或火花，动作迅速，寿命长，可靠性高，适合防火、防爆、防潮等特殊环境使用。

无触点开关的优点无触点开关在电磁兼容性、可靠性、安全性等方面的优越性是触点开关无法比拟的。

无触点开关是用可控硅来控制的，因此它是在PN结内部完成导通和截流的，不会有火花，弥补了触点开关复合时有火花的不足，避免因电流过大出现火花或在高电压电路中击穿空气，造成误动作。

无触点开关的耐高压性也很好，如一些大型电机在起动时，由于转子由静止变为转动的惯性非常大，造成起动电流超大（基本相当短路电流），停机时由于惯性继续运转，会造成非常高的电压，无触点开关便可应用于此。

无触点开关常见类型1.以三端稳压器实现的无触点开关三端稳压器是设计者十分熟悉的常用廉价器件之一，图1是利用三端稳压器设计的开关电路。

从控制端加入的信号决定是否将三端稳压器与地导通，若导通则输出端上电，否则输出端相当于断开。

此电路十分简单，也容易调试，且有多种电压的稳压器供选用，适用于直流负载的控制。

缺点是稳压器的管压降使输出电压有所降低，不适合电池供电的设备。

选用低压差三端稳压器可有所改善。

2.基于可控硅器件的无触点开关目前有很多这类的器件供选择，如意法半导体公司（ST）的ACS 系列产品。

该产品可以直接用来控制风扇、洗衣机、电机泵等设备，隔离电压可达到500V-1000V以上。

图2是其典型应用电路。

此类器件价格低廉，但只能用于交流负载的开关控制。

3.基于光耦三极管和达林顿管的无触点开关基于光电三极管的无触点开关被称为光电耦合器（photocoupler），其工作原理如图3所示。

当输入端加正向电压时发光二极管（LED）点亮，光敏三极管会产生光电流从集电极供给负载；当输入端加反向电压时，LED不发光，使光敏三极管处于截止状态，相当于负载开路。

固态继电器的介绍固态(SSR)与机电继电器相比，是一种没有机械运动，不含运动零件的继电器，但它具有与机电继电器本质上相同的功能。

SSR是一种所有由固态元件组成的无触点开关元件，他利用电子元器件的点，磁和光特性来完成输入与输出的牢靠隔离，利用大功率，功率，单项和双向可控硅等器件的开关特性，来达到无触点，无火花地接通和断开被控。

二、固态继电器的组成固态继电器有三部分组成:输入电路，隔离(耦合)和输出电路。

安输入的不同类别，输入电路可分为直流输入电路，沟通输入电路和交直流输入电路三种。

有些输入控制电路还具有与TTL/兼容，正负规律控制和反相等功能。

固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和耦合两种。

固态继电器的输出电路也可分为直流输出电路，沟通输出电路和交直流输出电路等形式。

沟通输出时，通常用法两个可控硅或一个双向可控硅，直流输出时可用法双极性器件或功率场效应管。

三、固态继电器的优缺点1、固态继电器的优点（1）高寿命，高牢靠:SSR没有机械零部件，有固体器件完成触点功能，因为没有运动的零部件，因此能在高冲击，振动的环境下工作，因为组成固态继电器的元器件的固有特性，打算了固态继电器的寿命长，牢靠性高。

（2）敏捷度高，控制功率小，电磁兼容性好:固态继电器的输入电压范围较宽，驱动功率低，可与大多数规律兼容不需加缓冲器或驱动器。

（3）迅速转换:固态继电器由于采纳固体其间，所以切换速度可从几毫秒至几微妙。

（4）电磁干扰笑:固态继电器没有输入"线圈"，没有触点燃弧和回跳，因而削减了电磁干扰。

大多数沟通输出固态继电器是一个零电压开关，在零电压处导通，零处关断，削减了电流波形的骤然中断，从而削减了开关瞬态效应。

第1页共2页。

JKDSC智能无功动态调节控制器(无触点开关) 使用说明书符合标准：GB/T 29312安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1简介JKDSC智能无功动态调节控制器（无触点开关）是一种能够对电力并联电容器进行快速投切的电子型功率器件模块，其电气结构主要由大功率反并联晶闸管模块、隔离电路、触发电路、同步电路、保护电路及驱动电路组成，并配有控制开关导通或截止的接线端子。

本开关具有安装简单、维护方便、响应速度快、投切涌流小（≤2In）、工作无噪声、运行稳定可靠等特点。

是无功功率动态补偿装置投切电容器组的理想器件。

2 使用条件2.1 周围环境温度：-25℃～+50℃，并且24h内其平均温度不高于+35℃。

2.2 相对湿度：+25℃时，短时可达100%。

2.3 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

2.4 安装地点应无明显超限谐波分量存在（电压畸变率≤5%）。

2.5 海拔高度一般不超过1000米，最高2000米（需外加散热设备）。

2.6 其他特殊要求，可协商定货。

3 技术参数额定电压：380V(共补)/3×220V（分补）额定频率：50Hz控制容量：380V（共补）25kvar/30kvar/40kvar/50kvar3×220V（分补）30kvar/45kvar响应时间：≤50ms4 型号说明以及规格表表1 型号规格说明5 外型及安装尺寸(mm)图1 外型及安装图智能无功动态调节控制器（无触点开关）属大电流功率器件，需要通过线鼻子连接，线鼻子如压接不紧，将导致接触电阻增大，长期运行可能会导致严重运行事故甚至火灾，切记。

由于十字螺丝的力矩有限，无法将螺丝拧紧，建议用户使用内六角套筒拧紧螺丝。

6 接线图（一次方案）图2 接线图注：若用户需要连接判断开关导通与否的指示灯，可直接连接在电容器组的两端。

因每只可控硅两端都并联了一只510kΩ的电阻，当用户使用微功耗指示灯（而没有接入电容器）时，在开关断开的情况下有可能使指示灯微亮，这属正常现象（接上电容器即可消除）。
