MCZ-200锚杆测力计原理

锚杆测力计

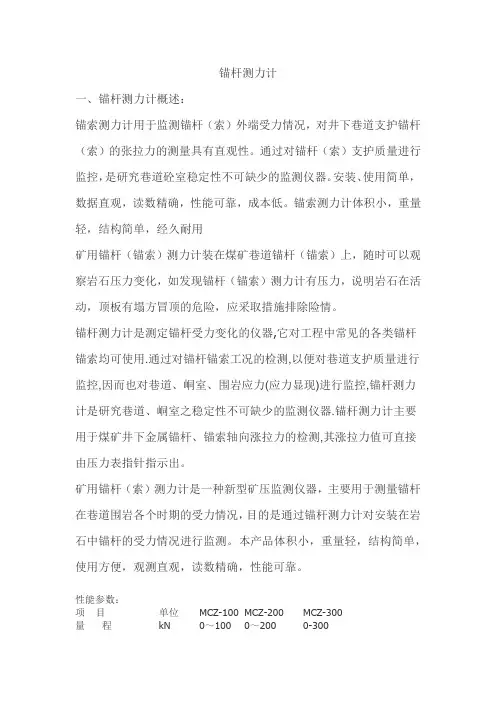

一、锚杆测力计概述：
锚索测力计用于监测锚杆（索）外端受力情况，对井下巷道支护锚杆（索）的张拉力的测量具有直观性。

通过对锚杆（索）支护质量进行监控，是研究巷道砼室稳定性不可缺少的监测仪器。

安装、使用简单，数据直观，读数精确，性能可靠，成本低。

锚索测力计体积小，重量轻，结构简单，经久耐用
矿用锚杆（锚索）测力计装在煤矿巷道锚杆（锚索）上，随时可以观察岩石压力变化，如发现锚杆（锚索）测力计有压力，说明岩石在活动，顶板有塌方冒顶的危险，应采取措施排除险情。

锚杆测力计是测定锚杆受力变化的仪器,它对工程中常见的各类锚杆锚索均可使用.通过对锚杆锚索工况的检测,以便对巷道支护质量进行监控,因而也对巷道、峒室、围岩应力(应力显现)进行监控,锚杆测力计是研究巷道、峒室之稳定性不可缺少的监测仪器.锚杆测力计主要用于煤矿井下金属锚杆、锚索轴向涨拉力的检测,其涨拉力值可直接由压力表指针指示出。

矿用锚杆（索）测力计是一种新型矿压监测仪器，主要用于测量锚杆在巷道围岩各个时期的受力情况，目的是通过锚杆测力计对安装在岩石中锚杆的受力情况进行监测。

本产品体积小，重量轻，结构简单，使用方便，观测直观，读数精确，性能可靠。

性能参数：
项目单位MCZ-100MCZ-200MCZ-300
量程kN0～1000～2000-300
精度等级级 2.5 2.5 2.5机重kg 2.03 4.5中心孔径mm262626活塞有效面积C㎡355577。

MA产品执行标准标号: MT/T979LDZ-200矿用锚杆拉力计使用说明书一、用途 ................................................. - 2 -二、产品构成 ............................................. - 2 -三、型号 ................................................. - 2 -四、基本参数 ............................................. - 2 -五、液压系统原理图........................................ - 3 -六、使用方法 ............................................. - 3 -七、千牛、兆帕、吨位对照表................................ - 4 -八、安全警示 ............................................. - 5 -九、保养要求 ............................................. - 5 -十、常见故障排除方法...................................... - 6 -LDZ-200煤矿用锚杆拉力计一、用途LZD200煤矿用锚杆拉力计具有体积小、重量轻、携带方便、操作简单、安全可靠的特点，广泛应用于煤矿、国防、交通等锚杆支护环境中。

二、产品构成产品结构：煤矿用锚杆拉力计由液压缸、手动泵、拉力指示表、高压胶管及各种附件构成。

三、型号拉力及型号编制方法如下L D Z200补充特征代号主参数：额定压力值，200KN(千牛)第二特征代号：S（数字显示式）；Z(指针式)第一特征代号：D（单油路）；S（双油路）产品类型代号：锚杆拉力计指针式拉力指示表附加特性。

锚杆拉力计参数及操作说明编辑：山东恒安概述：锚杆拉力计对锚喷支护理论，各种锚杆的研究及工程质量的检验具有大作用。

数显锚杆拉力计具有体积小、重量轻、操作简单三大优点外，还有中孔大、活塞有效行程高等特点，特别对于本质锚杆的锚固力检验、具有重大意义，广泛应用于煤矿、国防、交通运输等多种坑道作业，适用于锚固力在300KN以内的锚杆锚固力测定，手动泵还可以作为输送小流量高压油的动力源。

参数：锚杆拉力计分为三种型号，分别为MSL-100 MSL-200 MSL-300.具体参数如下：MSL—100型⑴最大拉力: 10t ；⑵额定压力: 55MPa；⑶活塞行程（加回程弹簧）:20 mm；⑷活塞面积: 18.5平方厘米；⑸手摇力（达到额定压力）: 25㎏；⑹重量: 约8.25㎏。

MSL—200型⑴最大拉力: 20t ；⑵额定压力: 55MPa；⑶活塞行程（加回程弹簧）:20 mm；⑷活塞面积: 35平方厘米；⑸手摇力（达到额定压力）:25㎏；⑹重量: 约10.25㎏。

MSL-300型⑴最大拉力：30 t；⑵额定压力：55 MPa；⑶活塞行程（加回程弹簧）：20 mm；⑷活塞面积：55平方厘米；⑸手摇力（达到额定压力）：25㎏；⑹重量: 约22 ㎏。

操作说明：1. 取下千斤顶、手压泵、高压胶管上的防尘帽，并用清洁布擦净各接头，防止污物进入油路内，然后再使千斤顶和手压泵柱塞降至最低位置，然后把高压胶管两端的快速接头插入千斤顶和手压泵的油孔内，并插好U形卡7，同时插上压力表12和U形卡7。

2. 拧紧手压泵上卸载阀6，再拧下贮液筒2上的注油螺钉1往贮液筒中注入20#机械油或20#液压油，注满油后拧紧注油螺钉1。

注意：第一次加油时应加满贮液筒2，连续工作时一般不应加注油，必要补充加时不要过量加油，以免造成卸载后千斤顶不能复位。

3. 将锚杆接头11紧拧到测试锚杆末端，再套上支承筒和千斤顶，（使千斤顶活塞伸出端朝外）最后拧紧螺母10。

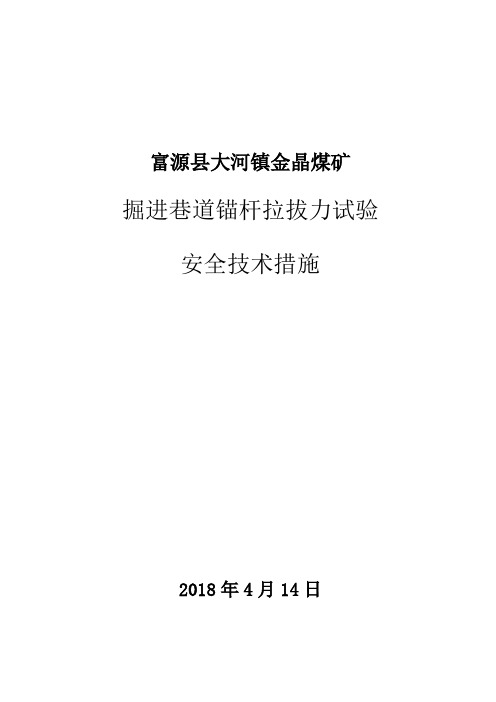

富源县大河镇金晶煤矿掘进巷道锚杆拉拔力试验安全技术措施2018年4月14日锚杆拉拔力试验安全技术措施一、概述锚杆拉拔力试验是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力，确保锚固有效及煤矿建设施工安全。

为确保锚杆拉拔试验施工安全，特编制本安全技术措施。

二、试验设备试验的设备采用锚杆拉力计LDZ-200（量程＞200kN、分辨率≤1.0kN）。

该锚杆拉力计是专为测定锚固力设计的拉拔工具。

对工程质量检验具有重大意义。

该拉力计具有体积小、拉力大携带方便、操作安全、适用于井下作业。

三、成立拉拔试验小组组长：邹金龙副组长：党洪涛成员：洪传统、姜涛、秦义昌、许应志、杨跃选组长职责：组织编制试验安全技术措施，严格执行国家相关法律法规及相关技术规范，组织监督拉拔试验。

相关资料存档。

副组长职责：及时组织贯彻学习措施，监督现场试验及试验安全，做好拉拔试验相关工作。

成员职责：严格按照组长、副组长要求试验，保证试验真实可靠，做好相关记录，资料完整及相关资料整理存档工作。

四、拉拔试验及操作方式1、拉拔试验在锚杆安装后0.5h～4.0h进行。

时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。

按图所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。

试验前，检查手动泵的油量和各连接部位是否牢固，确认无误后再进行试验。

试验由两人完成，一人加载，一人记录（见表）。

试验时应缓慢均匀地操作手动泵压杆。

当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。

2、操作方式：（1）把千斤顶、手压泵、高压胶管用清洁布擦净各接头处,防止污物进入油路,然后将千后顶,手压泵活塞降至最低位置,再将高压胶管两端的快速接头连接千斤顶和手压泵,同时安装压力表和U型卡。

（2）拧紧手压泵上卸载阀,工作时一般不必再加注油,必须补充油液时,不能过量加油,以免造成卸载后千斤顶活塞不能复位到底。

（3）将拉杆拧到测试错杆末端,再套上承压筒和空心千斤顶 (使千斤顶活塞伸出端朝外)最后拧紧螺母。

MA产品执行标准标号: MT/T979LDZ-200矿用锚杆拉力计使用说明书一、用途 ................................................. - 2 -二、产品构成 ............................................. - 2 -三、型号 ................................................. - 2 -四、基本参数 ............................................. - 2 -五、液压系统原理图........................................ - 3 -六、使用方法 ............................................. - 3 -七、千牛、兆帕、吨位对照表................................ - 4 -八、安全警示 ............................................. - 5 -九、保养要求 ............................................. - 5 -十、常见故障排除方法...................................... - 6 -LDZ-200煤矿用锚杆拉力计一、用途LZD200煤矿用锚杆拉力计具有体积小、重量轻、携带方便、操作简单、安全可靠的特点，广泛应用于煤矿、国防、交通等锚杆支护环境中。

二、产品构成产品结构：煤矿用锚杆拉力计由液压缸、手动泵、拉力指示表、高压胶管及各种附件构成。

三、型号拉力及型号编制方法如下L D Z 200补充特征代号主参数：额定压力值，200KN(千牛)第二特征代号：S（数字显示式）；Z(指针式)第一特征代号：D（单油路）；S（双油路）产品类型代号：锚杆拉力计指针式拉力指示表附加特性。

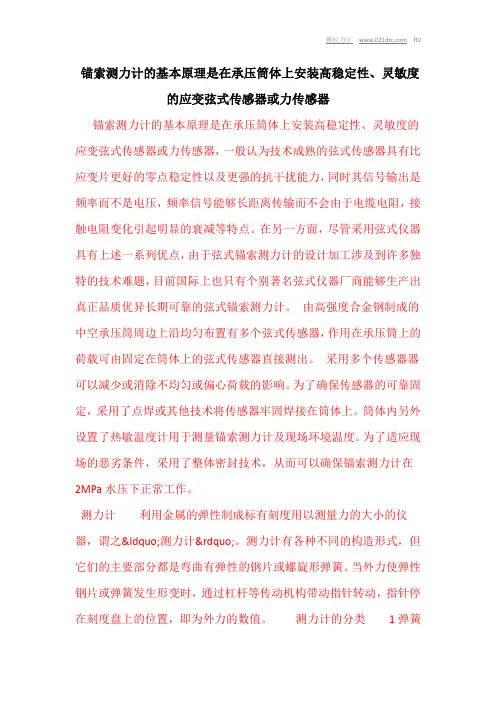

锚索测力计的基本原理是在承压筒体上安装高稳定性、灵敏度的应变弦式传感器或力传感器锚索测力计的基本原理是在承压筒体上安装高稳定性、灵敏度的应变弦式传感器或力传感器，一般认为技术成熟的弦式传感器具有比应变片更好的零点稳定性以及更强的抗干扰能力，同时其信号输出是频率而不是电压，频率信号能够长距离传输而不会由于电缆电阻，接触电阻变化引起明显的衰减等特点。

在另一方面，尽管采用弦式仪器具有上述一系列优点，由于弦式锚索测力计的设计加工涉及到许多独特的技术难题，目前国际上也只有个别著名弦式仪器厂商能够生产出真正品质优异长期可靠的弦式锚索测力计。

由高强度合金钢制成的中空承压筒周边上沿均匀布置有多个弦式传感器，作用在承压筒上的荷载可由固定在筒体上的弦式传感器直接测出。

采用多个传感器器可以减少或消除不均匀或偏心荷载的影响。

为了确保传感器的可靠固定，采用了点焊或其他技术将传感器牢固焊接在筒体上。

筒体内另外设置了热敏温度计用于测量锚索测力计及现场环境温度。

为了适应现场的恶劣条件，采用了整体密封技术，从而可以确保锚索测力计在2MPa水压下正常工作。

测力计利用金属的弹性制成标有刻度用以测量力的大小的仪器，谓之“测力计”。

测力计有各种不同的构造形式，但它们的主要部分都是弯曲有弹性的钢片或螺旋形弹簧。

当外力使弹性钢片或弹簧发生形变时，通过杠杆等传动机构带动指针转动，指针停在刻度盘上的位置，即为外力的数值。

测力计的分类1弹簧秤弹簧秤则是测力计的最简单的一种。

用测力计竖直吊起物体,当弹簧测力计和物体均静止时,说明物体受平衡力,即重力与拉力是一对平衡力,大小是相等的.物体对测力计的拉力与测力计对物体的拉力互为作用力与反作用力,大小相等.所以读数就是被测物体的重力.根据F=k·X (胡克定律)，受力与弹簧伸长量成正比。

库仑扭秤：悬丝的扭力能够为物理学家提供一种精确地测量很小的力的方法。

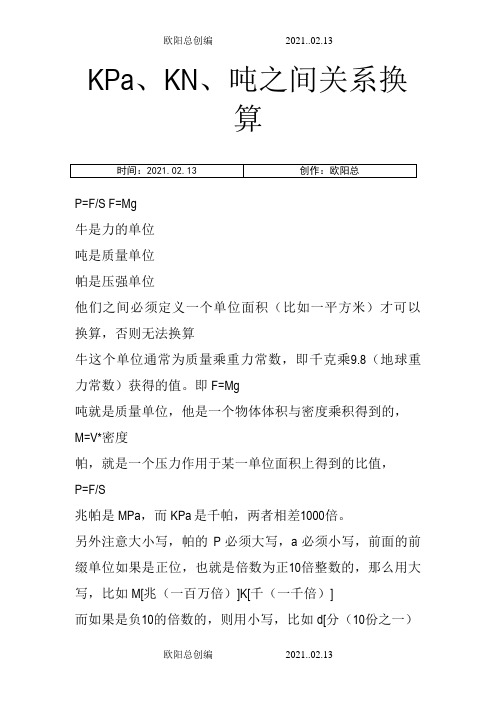

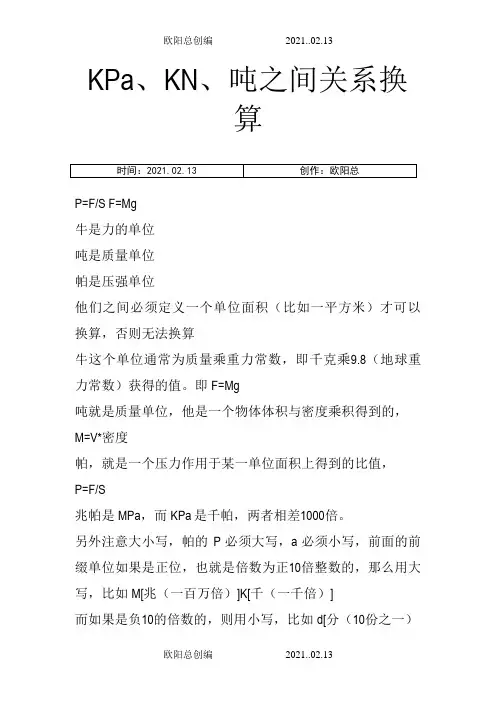

P=F/S F=Mg牛是力的单位吨是质量单位帕是压强单位他们之间必须定义一个单位面积（比如一平方米）才可以换算，否则无法换算牛这个单位通常为质量乘重力常数，即千克乘9.8（地球重力常数）获得的值。

即F=Mg吨就是质量单位，他是一个物体体积与密度乘积得到的，M=V*密度帕，就是一个压力作用于某一单位面积上得到的比值，P=F/S兆帕是MPa，而KPa是千帕，两者相差1000倍。

另外注意大小写，帕的P必须大写，a必须小写，前面的前缀单位如果是正位，也就是倍数为正10倍整数的，那么用大写，比如M[兆（一百万倍）]K[千（一千倍）]而如果是负10的倍数的，则用小写，比如d[分（10份之一）]c[厘（百份之一）]吨是个质量单位1吨就是1000千克，帕是个压力单位（原来叫压强），即单位面积的压力，1MPa既10的6次方牛在1平方米上的压力，一千牛等于0.1吨在1平方米上的压力！你说1MP=10的6次方牛在1平方米上的压力,那么请问1MP=????公式:1Pa=1N/平方米压强的定义:单位面积上所受到的力.力-重力---千克力－kgf（非法定计量单位）牛顿-N（法定计量单位）,1kgf=9.81N压力-压强----1kgf/cm2=9.80665*10的4次方Pa.N---力的单位t---重量单位Pa--压力单位杨家寨煤矿锚杆抗拔力检测管理规定为了能够及时掌握锚杆支护巷道锚杆锚固力的情况，根据锚杆支护巷道安全质量标准化的要求，特制定此规定：一、锚杆抗拔力检测总体要求1、根据GB50086-2001《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆抗拔力试验。

2、锚杆抗拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。

3、试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

检测结果必须如实填写，严禁弄虚作假。

二、锚杆抗拔力检测试验要求1、操作人员必须认真学习安全规程、作业规程的有关内容，熟悉锚杆支护施工工艺，具有一定的现场施工经验。

XH-150T/200T型锚杆拉力计由北京天地星火科技发展有限公司研制生产的XH-150T/200T型锚杆拉力计（拉力计）适用于锚杆、锚索、钢筋、锚栓等锚固体锚固力的检测，是锚杆施工支护工程质量检验必备仪器之一。

该拉力计由手动泵、液压缸、数字压力表及高压胶管等部分组成。

泵体采用精密铸钢制造，使用寿命长。

XH系列中空油缸带有提把并可通过快速接头与高压胶管相接。

数字压力表读数直观，可直读锚杆拉力（kn）值。

该系列拉力计结构紧凑、携带方便、体积小、重量轻。

拉力计手动泵亦可作为通用小流量高压油的动力源。

2 主要技术参数型号主要参数XH-150 XH-200手动泵工作压力/MPa高压63低压2（可调）流量/ml/次高压 2.3低压14.5最大手压力/N 500贮油量/L 3 3 质量/kg 12 12液压缸工作能力/kN 1500 2000 拉力行程/mm 150 200 中心孔径/mm 120 120 质量/kg 85 122数字压力表测量范围/kN 0～1500 0～2000 电源/V 9V电池质量/kg 0.443 工作原理锚杆拉力计（拉拔仪）的工作原理是：当千斤顶中心孔套住被测杆件后，选用合适的夹具夹住被测杆件露出中心孔的部分；在压力泵的液压力的作用下，油压通过油管传递至千斤顶缸体之后，活塞杆顶住专用夹头向外运动；压力直接作用在锚具外壳上，再传递至夹片，夹片受力后卡紧被测杆件，最终促使杆件受到向外的拉拔力；此时压力泵上的压力表显示出所对应的受力(kN)值，即反应出被测杆件所受拉拔力的大小。

上述杆件若为钢筋，既可测知钢筋所受锚固力的大小。

拉力计在完成检测后，需用人工以较小的力晃动、振动的方法卸下锚具，才可方便地卸下拉拔用千斤顶。

13 配件与保修实验仪器设备装箱单序号名称数量序号名称数量1 中空液压缸1个2 手动泵1台3 数显压力表1份4 保修卡1份5 合格证1份6 说明书可选配件：锚具、拉杆、转换接头1。

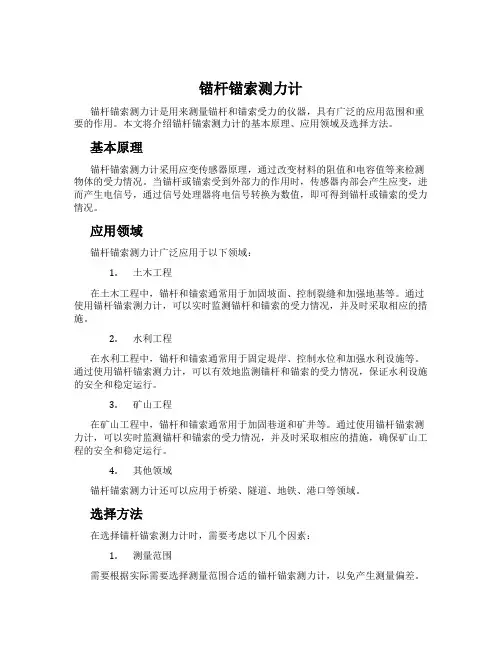

锚杆锚索测力计锚杆锚索测力计是用来测量锚杆和锚索受力的仪器，具有广泛的应用范围和重要的作用。

本文将介绍锚杆锚索测力计的基本原理、应用领域及选择方法。

基本原理锚杆锚索测力计采用应变传感器原理，通过改变材料的阻值和电容值等来检测物体的受力情况。

当锚杆或锚索受到外部力的作用时，传感器内部会产生应变，进而产生电信号，通过信号处理器将电信号转换为数值，即可得到锚杆或锚索的受力情况。

应用领域锚杆锚索测力计广泛应用于以下领域：1.土木工程在土木工程中，锚杆和锚索通常用于加固坡面、控制裂缝和加强地基等。

通过使用锚杆锚索测力计，可以实时监测锚杆和锚索的受力情况，并及时采取相应的措施。

2.水利工程在水利工程中，锚杆和锚索通常用于固定堤岸、控制水位和加强水利设施等。

通过使用锚杆锚索测力计，可以有效地监测锚杆和锚索的受力情况，保证水利设施的安全和稳定运行。

3.矿山工程在矿山工程中，锚杆和锚索通常用于加固巷道和矿井等。

通过使用锚杆锚索测力计，可以实时监测锚杆和锚索的受力情况，并及时采取相应的措施，确保矿山工程的安全和稳定运行。

4.其他领域锚杆锚索测力计还可以应用于桥梁、隧道、地铁、港口等领域。

选择方法在选择锚杆锚索测力计时，需要考虑以下几个因素：1.测量范围需要根据实际需要选择测量范围合适的锚杆锚索测力计，以免产生测量偏差。

2.精度要求精度要求高的场合需要选择精度较高的锚杆锚索测力计。

3.环境条件不同的环境条件对于锚杆锚索测力计的选择也有一定的影响。

例如，高温环境下需要选择能够在高温环境下正常工作的锚杆锚索测力计。

4.安装方式不同的安装方式需要选择相应的锚杆锚索测力计，以便充分发挥其测量效果。

5.品牌和价格在选择锚杆锚索测力计时，还需要考虑品牌和价格因素。

选择知名品牌和具有一定优势的产品可以保证其品质和可靠性。

总结锚杆锚索测力计是进行锚杆和锚索受力测量的重要仪器，具有广泛的应用范围和重要的作用。

在选择锚杆锚索测力计时需要考虑测量范围、精度要求、环境条件、安装方式、品牌和价格等多个因素，以便选到适合自己需求的产品。

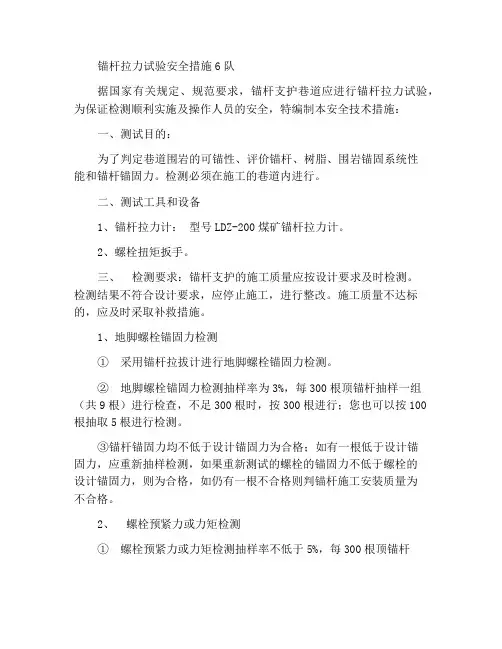

锚杆拉力试验安全措施6队据国家有关规定、规范要求，锚杆支护巷道应进行锚杆拉力试验，为保证检测顺利实施及操作人员的安全，特编制本安全技术措施：一、测试目的：为了判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统性能和锚杆锚固力。

检测必须在施工的巷道内进行。

二、测试工具和设备1、锚杆拉力计：型号LDZ-200煤矿锚杆拉力计。

2、螺栓扭矩扳手。

三、检测要求：锚杆支护的施工质量应按设计要求及时检测。

检测结果不符合设计要求，应停止施工，进行整改。

施工质量不达标的，应及时采取补救措施。

1、地脚螺栓锚固力检测①采用锚杆拉拔计进行地脚螺栓锚固力检测。

②地脚螺栓锚固力检测抽样率为3%，每300根顶锚杆抽样一组（共9根）进行检查，不足300根时，按300根进行；您也可以按100根抽取5根进行检测。

③锚杆锚固力均不低于设计锚固力为合格；如有一根低于设计锚固力，应重新抽样检测，如果重新测试的螺栓的锚固力不低于螺栓的设计锚固力，则为合格，如仍有一根不合格则判锚杆施工安装质量为不合格。

2、螺栓预紧力或力矩检测①螺栓预紧力或力矩检测抽样率不低于5%，每300根顶锚杆抽样一组（共15根）进行检测，不足300根时，按300根进行。

您也可以按100根抽取5根进行检测。

②锚杆的预紧力或扭矩不低于设计预紧扭矩90%为合格。

四、安全技术措施1、应选择道路的两个路肩作为拉拔试验的锚杆，尽量避开正中顶锚杆。

2、用于拉拔试验的螺栓应紧密附着在岩石表面，钢丝口的泄漏不得小于25mm的锚杆。

3、拉拔试验要选择围岩较稳定的部位，在绘制之前，应将检测位置的围岩敲打至顶部，及时找掉活矸危岩，保证实验人员的安全。

4、拉拔锚杆组数、根数选择要均匀地错开，禁止在同一区域进行两次以上的拉拔试验。

5、拉拔前，拉拔杆的螺纹应充分磨损并拧紧，严禁使用损坏丝口的锚杆做。

实验。

拉拔锚杆时，尽量登矸作业，若需登梯作业时，梯子要假设稳固，设专人保护安全。

我队安排在早班（检修班）进行检测试验，利用综掘机断电检修时间，可利用综掘机作为检测试验平台，但必须与检修人员联系好，在检测试验没完工前，任何人不得在综采挖掘机周围工作，不得进行动力传输。

设计抗拔力：（做极限拉拔）编号：001工程名称：永晟煤矿主平硐轨道巷施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年元月1日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐轨道巷施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年3月15日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年4月19日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年 4月22 日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年 5月28日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年 6月 21日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年 7月 10日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年 8月4日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年 8月24日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年 9月 10日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年 10月 15日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年 10 月 31 日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年 11月 17日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年 12 月 2日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日锚杆抗拔力检测记录设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年 12月 6日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日锚杆抗拔力检测记录设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年 12月 6 日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日锚杆抗拔力检测记录设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年月日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日锚杆抗拔力检测记录设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年月日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年月日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日设计抗拔力：（80KN）编号：工程名称：永晟煤矿主平硐（⑤点前）施工单位：浙江中宇永晟煤矿项目部施工日期： 2009年月日检测单位：永晟项目监理部，永晟煤矿检测日期：20 年月日。

锚杆支护质量检测与矿压检测技术锚杆支护属于隐蔽性工程，支护设计不合理施工质量不好，将导致顶板跨落，出现安全事故。

矿压检测主要包括：1、巷道表面位移2、顶板离层仪3、锚杆（索）测力计4、煤岩体应力检测第一节巷道表面位移监测巷道表面位移是最基本的巷道矿压监测内容，包括顶底板移近量、两帮移近量、顶板下沉量、底鼓量及帮位移量等。

根据监测结果，可计算巷道表面位移速度，巷道断面收敛率，绘制位移量、位移速度与采掘工作面位置与时间的关系曲线，分析巷道围岩变形规律，评价围岩的稳定性和巷道支护效果。

1 巷道表面位移监测方法巷道表面位移常采用十字布点法安设监测断面（图7.10）。
