安装配置作业指导- Honeywell网络报警模块接入手册
- 格式:doc
- 大小:355.00 KB
- 文档页数:7

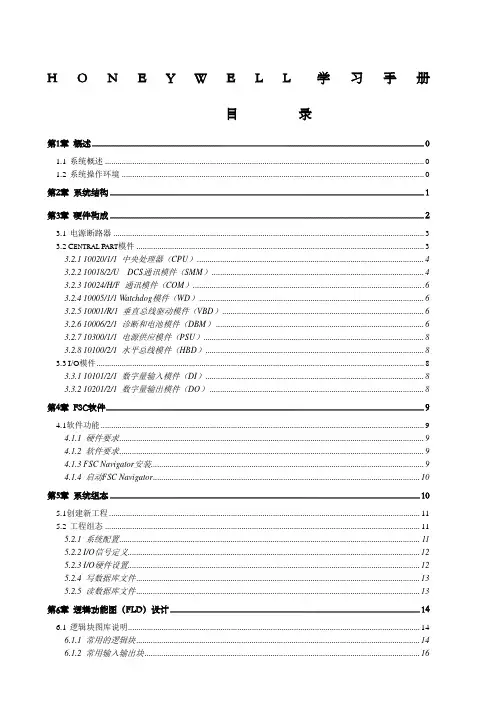

H O N E Y W E L L学习手册目录第1章概述 01.1系统概述 01.2系统操作环境 0第2章系统结构 (1)第3章硬件构成 (2)3.1电源断路器 (3)3.2C ENTRAL P ART模件 (3)3.2.1 10020/1/1 中央处理器(CPU) (4)3.2.2 10018/2/U DCS通讯模件(SMM) (4)3.2.3 10024/H/F 通讯模件(COM)............................................................................................................. .63.2.4 10005/1/1 Watchdog模件(WD) (6)3.2.5 10001/R/1 垂直总线驱动模件(VBD) (6)3.2.6 10006/2/1 诊断和电池模件(DBM) (6)3.2.7 10300/1/1 电源供应模件(PSU) (8)3.2.8 10100/2/1 水平总线模件(HBD) (8)3.3I/O模件 (8)3.3.1 10101/2/1 数字量输入模件(DI) (8)3.3.2 10201/2/1 数字量输出模件(DO) (8)第4章FSC软件 (9)4.1软件功能 (9)4.1.1 硬件要求 (9)4.1.2 软件要求 (9)4.1.3 FSC Navigator安装 (9)4.1.4 启动FSC Navigator (10)第5章系统组态 (10)5.1创建新工程 (11)5.2工程组态 (11)5.2.1 系统配置 (11)5.2.2 I/O信号定义 (12)5.2.3 I/O硬件设置 (12)5.2.4 写数据库文件 (13)5.2.5 读数据库文件 (13)第6章逻辑功能图(FLD)设计 (14)6.1逻辑块图库说明 (14)6.1.1 常用的逻辑块 (14)6.1.2 常用输入输出块 (16)6.1.3 常用传输球 (16)6.2FLD组态说明 (17)第7章编译应用程序 (18)第8章装载应用程序 (19)8.1程序分类 (19)8.2程序装载步骤 (19)第9章FSC系统启停 (20)9.1系统上电 (20)9.2FSC系统启动 (19)9.3FSC系统停机 (20)第10章在线环境 (21)10.1在线功能 (21)10.2进入在线环境 (21)10.3在线状态说明 (22)第11章SM组态 (23)11.1UCN节点组态 (23)11.2SM BOX点组态 (24)11.2.1 各类点所占的PU数 (24)11.2.2 点分配原则 (26)11.3过程点组态 (26)第12章SM启停 (27)12.1SM启动步骤 (27)12.2SM停机步骤 (27)第13章FSC维护 (28)13.1更换模件 (28)13.1.1 严禁带电插拔的模件 (28)13.1.2 可带电插拔的模件 (28)13.2信号检测 (28)13.2.1 状态指示 (28)13.2.2 信号测量 (29)13.3故障诊断 (29)13.4辅操台操作 (29)定义1. FSC全称FAIL SAFE CONTROL,即故障安全控制,是由美国HONEYWELL公司研制开发的安全控制系统,主要用于装置的联锁自保控制。

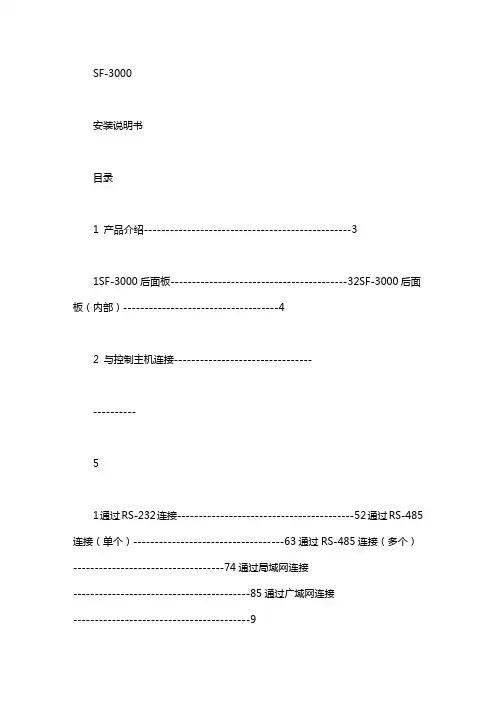

SF-3000安装说明书目录1 产品介绍------------------------------------------------31SF-3000后面板-----------------------------------------32SF-3000后面板(内部)------------------------------------42 与控制主机连接------------------------------------------51通过RS-232连接-----------------------------------------52通过RS-485连接(单个)-----------------------------------63通过RS-485连接(多个)-----------------------------------74通过局域网连接-----------------------------------------85通过广域网连接-----------------------------------------93接线指南------------------------------------------------101电源接线---------------------------------------------102RS-232、RS-485接线-------------------------------------113TCP/IP接线--------------------------------------------124 韦根输出接线-------------------------------------------135RF读卡器接线------------------------------------------146感应器1接线-------------------------------------------157感应器2接线-------------------------------------------168继电器1/2接线------------------------------------------179继电器3/4接线------------------------------------------181 产品介绍1 SF-3000 后面板VR500 LCD 开关(Switch)-调节LCD显示窗亮度VR501 扬声器音量开关-调节扬声器音量CN500 串口(Serial Port)-用于232、485通信CN501继电器1、2-与门锁, 报警装置连接CN502 继电器3、4-与门锁, 报警装置连接(备用)CN503 卡连接处-与外部读卡器连接CN505 连接感应器-连接各种感应器(控制门、保安感应器等)或出门按键CN506 韦根输出-把使用者ID用韦根资料输出(用于本产品与其他主控制器连接)CN700 电源输入-12V 电源输入LAN_RJ45TCP/IP 连接端子-用于TCP/IP RJ45 连接本页已使用福昕阅读器进行编辑。
霍尼韦尔报警系统资料说明一、接线图1、236 plus Ⅱ2、2316 plus Ⅱ接线备注:1.警号(二芯)分正负极,红色线为正极接“BELL+”,黑色线为负极接“GND”。
2.探测器(四芯,例如:双鉴移动探测器、红外幕帘、震动探测器、等需接电源的探测设备)的供电正极接“不可关断的辅助电源”的“AUX”,负极接“不可关断的辅助电源”的“GND”;信号端不分正负但接防区的“Z”端需串接一个电阻,另一端接防区的“GND”。
3.编程键盘(三芯)的供电端“+”接“KEY+”, “_”接“GND”, 数据端“DAT”接“DATA”(数据端的负极实际是共用电源端的GDN)。
4.紧急按钮(二芯)需接常闭的两个触点,而非常开触点。
不分正负但接防区的“Z”端最好串接一个电阻(以防设备短路而烧坏主机板电路),另一端接防区的“GND”。
5.门磁(二芯)接法同紧急按钮。
6.空余防区,可接电阻(电阻一端接防区的“Z”端,一端接“GND”端),也可不接电阻。
7.移动探测器的软胶面向下安装,对着要监视的防区空间(只要检测到有人移动,LED灯就会亮,否则LED灯为灭的状态)。
8.主机箱的防拆开关引出的两根线不分正负但接防区的“Z”端最好串接一个电阻,另一端接防区的“GND”。
二、编程1.加电后,准备灯为绿色。
2.进入编程命令:按“012345*0#”,此时“准备”“布防”“服务”三灯亮,表示进入编程状态。
3.输入命令结束后按“#”结束当前项编程,继续下一项编程。
4.退出编程状态:按“*”“#”即可退出编程状态。
5.断电后在加电即可生效。
6.编程过程中,不要管指示灯的状态,只要提示音正常即可继续对下一项地址编程。
三、恢复初始值(一般用于编程混乱后使用)断电后用跳线短接“DEFAULT”的两脚不放,然后加电,大约5秒后(此时键盘灯会有变化)松开短接触点即可恢复初始值。
四、常用编程命令(以236 plus Ⅱ为例,其它型号请参考相应说明书)1.默认参数2.安装员密码编程3.用户密码编程(及布防和撤防时输入的密码)4.控制主机时间编程5.回路防区控制编程(重要)重点说明:1.某银行的探测器防区配置:1-5防区为墙面及自助机柜震动探测器,6-7防区为自助机门磁,8防区为紧急按钮,9防区为防盗门的门磁,10防区以后为红外探测器,空余防区均接了电阻。
DSA002-MCM23Honeywell GPRS网络模块设置系统用户手册北京德尚安技术发展有限公司目录一、系统介绍 (2)二、系统安装 (3)1.软件安装 (3)2.硬件安装 (5)三、软件使用 (6)1.通讯配置 (7)2.发送与接收 (8)3.MCM23设置 (9)4.通讯薄 (12)5.配置方案 (14)6.端口信息 (15)四、标准设置流程 (16)一、系统介绍本公司的Honeywell GPRS网络模块设置系统是专门为MCM-23无线通讯模块而设计的,该模块是霍尼韦尔公司出品的23系列报警主机的功能扩展模块,可以通过GPRS和GSM等多种通信方式,将23系列报警主机监测到的警情无线上报给接警中心或用户。
模块使用时需要用户通过手机以短信方式进行编程,编程命令格式严格,用户使用起来多有不便,本系统可代替用户执行繁琐的编程任务,使用简单。
并可以将配置参数保存为多种方案,方便用户快速的设置多个模块。
Honeywell GPRS网络模块设置系统具有以下优点:·系统兼容性好,支持WindowsXP、Windows2003、Windows Vsita、Windows7系统(32位和64位)·软件界面直观易懂,设有一键设置,编程过程简单化·系统配置方便,还设有手动短信模式方便调用·软件采用Access数据库作为数据库平台,速度快,稳定性高,备份方便·通讯薄用户资料可导出、可打印·可设置多种配置方案,方便模块资料修改二、系统安装1.软件安装把安装盘放入电脑光驱,进入MCM32文件夹,双击运行Setup.exe文件。
按照提示点击【下一步】进行安装。
许可协议中选择【我同意以上条款】,放可进行下一步安装。
选择安装路径,软件默认装在系统磁盘,为了保护数据建议安装在非系统磁盘内,点击【浏览】可更换安装路径。
选好路径后点【下一步】继续安装,按提示选择即可,无特殊操作。

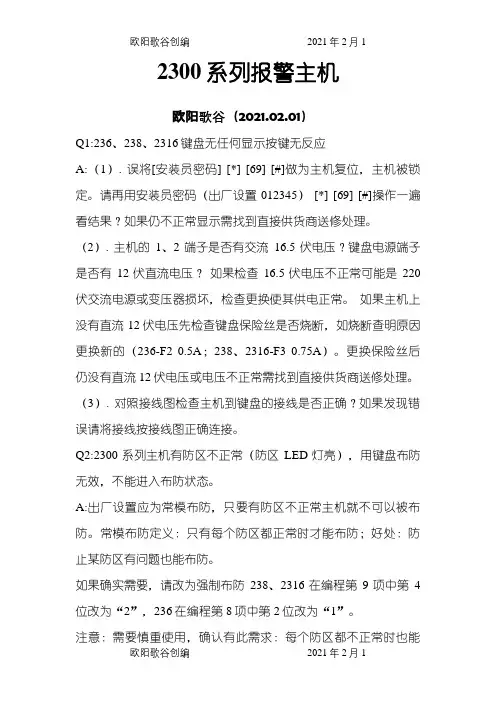

2300系列报警主机欧阳歌谷(2021.02.01)Q1:236、238、2316键盘无任何显示按键无反应A:(1). 误将[安装员密码] [*] [69] [#]做为主机复位,主机被锁定。
请再用安装员密码(出厂设置012345)[*] [69] [#]操作一遍看结果?如果仍不正常显示需找到直接供货商送修处理。
(2). 主机的1、2端子是否有交流16.5伏电压?键盘电源端子是否有12伏直流电压?如果检查16.5伏电压不正常可能是220伏交流电源或变压器损坏,检查更换使其供电正常。
如果主机上没有直流12伏电压先检查键盘保险丝是否烧断,如烧断查明原因更换新的(236-F2 0.5A;238、2316-F3 0.75A)。
更换保险丝后仍没有直流12伏电压或电压不正常需找到直接供货商送修处理。
(3). 对照接线图检查主机到键盘的接线是否正确?如果发现错误请将接线按接线图正确连接。
Q2:2300系列主机有防区不正常(防区LED灯亮),用键盘布防无效,不能进入布防状态。
A:出厂设置应为常模布防,只要有防区不正常主机就不可以被布防。
常模布防定义:只有每个防区都正常时才能布防;好处:防止某防区有问题也能布防。
如果确实需要,请改为强制布防238、2316在编程第9项中第4位改为“2”,236在编程第8项中第2位改为“1”。
注意:需要慎重使用,确认有此需求:每个防区都不正常时也能布防。
Q3:2300系列主机用键盘不能对某些防区旁路A:(1). 是否是236主机?如果是,有可能将编程第24项——防区旁路许可默认值改为不能旁路,恢复的办法是将编程第24项1-6防区需要旁路的值改为“1”。
(2). 是否是238或2316主机?如果是,第一有可能设置用户密码时选择了不能旁路的密码,改变的方法是再重新设置一个可以旁路的密码。
第二需要检查30-3F编程,它们的第二位应设为“1”,准许旁路。
Q4:2300键盘某些防区灯和READY灯一起闪,按消除操作没有反应。
HoneywellTPS系统作业指导书HONEYWELL TPS 系统作业指导书1 适用范围适用于HONEYWELL TPS 系统的上电和日常故障处理作业2 应执行的规范标准2.1《石油化工设备维护检修规程第七册仪表》2.2化学品生产单位特殊作业安全规范GB308712.3工程建设施工企业质量管理规范GB/T504302.4石油化工检维修技术规范CSEI/JX2.5执行国家最新规范标准要求和有关环保规范要求。
3 施工准备3.1现场准备3.1.1作业前必须现场落实TPS 系统故障现象,并通过系统报警信息初步判定故障原因,确定故障部位。
3.1.2根据故障定位,要首先确认是什么类型的故障,然后检查分析故障发生的原因,了解该设备故障对装置可能产生的影响,根据不同的重要程度采取不同的处理方法。
3.1.3重大故障,必须启动应急预案,及时上报公司领导、设备工程处、工艺车间,而且作业要两人以上,一人操作一人监护。
特殊紧急情况下,若只有一人在场,但不及时处理就会严重影响安全生产,也必须先上报公司领导,经同意后再去处理。
3.1.3若是控制站硬件出现故障,故障卡件更换前,要对卡件更换可能造成的后果告诉生产车间,若是某一个I/O卡件更换,则需要对I/O卡件涉及到的仪表回路进行统计。
然后生产车间视重要情况编制装置应急处置方案,仪表专业编制控制系统卡件更换方案。
3.1.4生产车间编制的应急处置方案及仪表编制的控制系统卡件更换方案经审批完成后,双方进行对接,确定控制系统卡件更换的时间。
3.1.5控制系统卡件更换前,生产车间应安排足够的人员去现场守护重要设备及应急。
3.2 材料准备若需要更换卡件,需要落实卡件型号、部件号、版本号等,并准备好备件。
作业人员准备卡件时必须轻拿轻放,并戴上防静电护腕。
3.3施工安全、技术交底管理必须由技术人员进行专项交底,并在现场进行亲自指挥。
保证施工安全。
3.4施工人员配备及相关资质要求3.4.1 施工作业人应熟练掌握TPS系统结构、熟练处理TPS系统日常故障。
Vista-120/250主机专用软件IP-Alarm系统操作手册霍尼韦尔安防监制2009年12月目录IP-ALARM软件简介 (1)1 概述 (1)2 功能介绍 (1)3 典型应用 (2)3.1 VISTA-120(250)主机的典型应用 (2)3.2 系统拓扑图 (3)IP-ALARM的安装 (4)1 安装环境 (4)1.1 硬件环境 (4)1.2 计算机硬件要求 (4)1.3 操作系统要求 (4)2 软件安装 (5)3 软件卸载 (8)IP-ALARM系统管理 (10)1 登录 (10)2 操作员 (11)2.1 操作员管理 (11)2.1.1 添加操作员 (11)2.1.2 编辑、删除操作员 (12)2.2 注销 (12)2.3 退出 (12)3 系统构建 (12)3.1 新建系统 (13)3.1.1 系统属性设置 (13)3.1.2 系统属性修改、删除设备 (16)3.1.3 用户管理 (18)3.1.3.1 用户操作 (18)3.1.3.2 防区操作 (20)3.1.3.3 联系人操作 (21)3.2 用户列表 (23)3.3 地图设置 (23)3.3.1 组添加、修改、删除 (23)3.3.2 图层添加、修改和删除 (24)3.3.3 热点的添加、修改和删除 (26)3.3.3.1 用户点 (26)3.3.3.2 防区点 (27)3.3.3.3 关联点 (28)3.3.3.4 巡更点 (28)3.4 编辑显示板 (29)3.4.1 显示板添加、编辑和删除 (29)3.4.2 单元格设置 (30)3.4.3 单元格删除 (31)4 系统管理 (32)4.1 系统操作 (32)4.1.3 触发重置 (33)4.1.4 更新系统 (33)4.1.5 端口监控 (33)4.1.6 帮助 (34)4.1.7 软件基本信息查看 (35)4.1.8 导航栏 (35)4.1.9 待机状态 (36)4.2 CID码设置 (36)4.2.1 显示颜色修改 (37)4.2.2 信息声音修改 (37)4.2.3 CID码添加 (38)4.2.4 CID码资料修改、删除 (39)4.3 主机报告设置 (39)4.3.1 添加4100SM码 (39)4.3.2 修改、删除4100SM码 (39)4.4 其它设置 (39)4.4.1 平面图设置 (40)4.4.2 信息栏设置 (40)4.4.3 IP2000设置 (41)4.4.4 系统设置 (41)4.5 备份 (42)4.5.1 数据备份 (42)4.5.2 数据恢复 (43)5 查询、打印 (43)5.1 用户清单报表 (43)5.2 用户资料报表 (44)IP-ALARM接警处理 (46)1 接警模式 (46)1.1 地图模式 (46)1.1.1 报警状态 (46)1.1.1.1 地图切换 (46)1.1.1.2 地图编辑 (47)1.1.1.3 用户资料及相关事件查看 (47)1.1.1.4 维修单添写 (48)1.1.1.5 用户控制操作 (48)1.1.1.6 防区旁路 (48)1.1.1.7 防区触发重置 (48)1.1.1.8 添写处警单 (48)1.1.1.9 报警栏记录移除 (49)1.1.1.10 报警重置 (49)1.1.1.11 防区旁路恢复 (50)1.2 显示板模式 (50)1.2.1 报警状态 (50)2 资料查询 (51)2.1 事件记录 (51)2.2 处警记录 (53)2.3 维修记录 (54)2.4 系统日志查询 (55)附录一:IP2000的安装 (57)附录二:V120SM和4100SM的安装 (58)附录三:串口联动设备的安装 (59)附录四:部分常用CONTACT ID代码列表 (60)附录五:IPM的安装 (62)附录六:说明 (65)IP-Alarm软件简介1 概述IP-Alarm软件是一套专门为VISTA120、VISTA250等大型主机设计开发的接警处理及系统管理软件,用于配合上述这类主机进行接警处理和用户、警情资料的管理。
PREK5966CH 4/07 Rev. AADEMCO LYNXRIEN-CH安防系统快速指南 概述本快速指南通过使用默认安装设置,提供安装的基本操作步骤,可以帮助您简单快捷地安装可充电LYNXRIEN-CH。
需要更多详细信息和重要提示,请参考LYNXRIEN-CH安装指南。
安装LYNXRIEN-CH安装和电路连接步骤动作1. 如下安装控制器:a. 从底板上分离出前面板,并从前面板上拔下电缆提示:切勿从电路板上的对外连接器上拔下带式电缆,只能从主机前面板拔下电缆。
b. 安装后盖.2. 按如下步骤进行线路连接:a. 将拨入电话线连接到8位置插孔或端子2(TIP)和3(RING)。
b. 将手提电话线连接到RJ11插孔或端子4(TIP)和5(RING)。
提示:对于完全线路抢占,请查阅安装说明c. 如果使用,请将压电轰鸣器连接到端子10(+)和11(-)d. 如果使用,请将闹铃连接到端子11 (–)和12 (+).e. 将交流变压器的导线连接到端子15和16.3. 按如下步骤连接电源:a. 取下电池固定器。
b. 从底板上的胶带上撕下陈片。
c. 将电池组插入底板。
d. 安装电池固定器。
e. 将电池接头插入接线印刷电路板上的插座。
f. 小心地将带状电缆重新连接到主机前面板接头上(正确对准红线)。
g. 所有线路连接完毕后,将主机前面板卡入底板,使其被卡扣固定。
h. 将变压器插入一个 24 小时 220V交流无开关插座。
注: 充电式电池组需要 48 小时来充足电。
在四小时内或进入测试模式时,“电池低电压”信息会消失。
LYNXRIEN-CH 线路连接系统编程步骤动作1. 按如下步骤设置编程默认值:a. 进入编程模式: 安装人员代码 + 8 0 0。
b. 按*97,然后按1-4中一位数字,从LYNXRIEN-CH 设置默认值表中选择默认值。
2. 按如下步骤设置可变数据字段:a. RF 住宅ID代码 – 按 *24, 然后输入无线键盘需要的两位RF住宅ID。
HONEYWELL VISTA-120报警编程手册+6160键盘HONEYWELL VISTA-120报警编程手册+6160键盘VISTA-120编程手册(一)1-9主板自带防区编程(2K线尾电阻)电路板接线(Hardwire)防区输入密码4140 +8000进入编程模式键盘显示: Program Mode*Fill # View按#93键盘显示:ZONE PROG.?1=YES 0=NO 0 按1进入防区编程键盘显示:SET TO CONFIRM?1=YES 0=NO 按1进行确认编程有效键盘显示:ENTER ZONE NO.000=QUIT 001(主板自带1-9号防区,10-128号防区为总线扩充防区)按*进入001防区编程(以001防区为例)按*键盘显示:001 ZT P RC IN L (001防区的信息)09 1 10 HW 1按*键盘显示:001 ZONE RESPONSEFIRE 09 001 定为设定周边防区常用的防区类型对应项:编号01—出入口防区1型,布防时有延时,进入时有延时,延时时间由*09和*10设定;编号02—出入口防区2型,布防时有延时,进入时有延时,延时时间由*11和*12设定;编号03—周边防区,布防时有效,撤防时无效;编号04—内部防区,留守布防时无效,外出布防时有效,撤防时无效;编号06—24小时无声防区;编号07—24小时有声防区;编号09—火警防区;编号00—无用防区。
输入03 键盘显示:001 ZONE RESPONSEPERIMETER 03 001 定为设定周边防区按* 键盘显示:001 PARTITION01 001 所属第一子系统按* 键盘显示:001 REPORT CODE1st00 2 nd 00 (此项一般不需要设置默认即可)00 此项设定001防区通讯码,1 st输入11向第一报警中心发送报警信息2 nd输入11向第二报警中心发送报警信息按* 键盘显示:001 INPUT TYPEHardwire 01 此项设定001防区的接入类型防区接入类型的编号:编号0 不使用编号1 电路板接线防区编号6 序号式总线探头编号7 双向开关式总线探头按* 键盘显示:001 ZT P RC IN :L03 1 10 HW 1 目前显示的是001防区的信息输入下一个防区的信息,如果不输入下一个防区的信息,(002—009防区不用时应将防区类型输入00)输入00*键盘显示:QUIT MENU MODE ?1=YES 0=NO 0输入1键盘显示: Program Mode*Fill # View-00 输入*99返回(二)设置序号式总线(使用4193SN和4293SN)联接的防区使用4193SN双回路总线编址器时(以010,011防区为例):将4193SN的红线接入VISTA 120 接线端子的24,黑线接入VISTA 120 接线端子的25,另外三根线(黑,黄,绿)接在一起,白线不用。
HoneywellVISTA-128BPT/VISTA-250BPT安装手册中安消技术有限公司李林目录一、设备认识 (3)Vista系列报警主机(以Vista 128BPT为例) (3)Vista系列报警主机控制键盘(6160) (7)4193SN/SNP单地址码两回路模块(已停产) (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程: (17)删除防区: (21)子系统编程: (23)1.子系统数量划分: (23)2.子系统跳转功能设置: (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程: (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置(VISTA 128BPT) (30)4100SN与IP2000模块编程: (31)IPM-VISTA SUPER II网络报警模块编程: (33)三、键盘日常使用操作 (37)1.布撤防操作 (37)2.子系统跳转 (37)四、主机常见问题解析 (38)五、键盘常见显示中英文对照表 (40)一、设备认识Vista系列报警主机(以Vista 128BPT为例)(图1)由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商,其制造的VISTA系列报警主机(图1)是业界最早、认可度最高的大型总线制报警主机,主要用来接收处理前端探测器发送回来的报警信号,是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格(一):总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘(6160)(图2)6160键盘(图2)用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块(已停产)4193SN用于总线扩充,可以扩展成2个回路:白色线与黄色线组成一个10K 电阻监测的回路或者黄色线与黑色线组成常闭回路;这两个回路任选其一,都是第一个防区;绿、黑线组成常闭形式的第二个防区,在编程时要注意防区回路选择。
注意:必须使用型号为IPM-23的模块,才能与CK23系列主机进行通讯。
使用步骤:1、按照Honeywell《网络报警模块说明书(23系列适用)》将网络模块与报警主机进行连接,并接好网线。
2、安装IPM调试工具后,运行之。
该软件可以搜索到网段内的设备,并进行参数的修改。
如下图:按照上图所示操作,点击“广播搜索”按钮,搜索网段内的IPM模块。
或者点击“指定搜索”按钮,搜索指定IP或者MAC地址的模块。
如下图所示。
找到了模块后点击“配置IP”按钮,对找到的设备进行网络参数的设置,如下图所示。
然后选择模块连接的报警主机类型,如下图所示。
设置完成后,测试是否能连接上报警服务器。
如下图所示:成功连接,如下图所示:3、成功连接后,运行报警服务软件,导入证书(霍尼韦尔网络模块暂时未提供认证功能)。
注意:报警服务软件监听的端口号是3000,务必保证该端口不被其它程序占用。
进入报警配置,如下图所示:在“报警配置”中选择“霍尼威尔网络报警模块”,点击下面的“详细配置”。
如下图所示:进入“报警设备编辑”页面,如下图所示,点击“添加”按钮,然后输入IPM模块的IP 和MAC地址,注意:对于Honeywell的设备,MAC地址必须正确填写。
端口和登陆名以及密码可以默认,不用特定输入。
Honeywell 2316主机,有16个额定的报警输入,没有输出。
可以设置多个设备。
完成设备的添加后,选择“防区管理”,添加防区。
如下图所示。
如下图所示,输入防区名称,勾选防区的通道。
注意,每个防区必须对应一个网络报警模块,因此一个防区下的输入通道只能是一台主机内的(CK主机为16个)。
完成服务配置,后如下图,在主界面可以看见添加的防区,以及防区内的通道。
如上图所示:打开虚拟键盘。
4、布/撤防(虚拟键盘)键盘输入“1234#”开启布防,再次输入则撤销布防。
5、旁路/恢复旁路(虚拟键盘)在撤防状态下,键盘输入“1234#C1”。
相对于主机的输入通道1进入旁路状态。
Honeywell 报警模块使用说明
Honeywell报警转换模块与黄金视讯的3600网络转换模块类似,通过网络转换模块将报警主机的报警与我们公司软件平台结合起来。
以下将其设置与平台配置详细说明如下:
一、 Honeywell报警转换模块连接与设置
Honeywell报警转换模块如下图,接线方法其有相应的说明书。
调试前最好与PC主机用直连网线连接,其默认IP:192.168.0.3:255.255.255.0:192.168.0.1 服务器的IP地址:192.168.0.2 端口:3000,其供电一般由报警主机供给12V
连接好后,Honeywell报警转换器有自带调试程序,
双击此程序出现以下图示:
点击“广播搜索”和“启动”后此程序会找到与PC机器相连的IP模块,这个时候可以更改其IP地址与服务器地址。
注意:服务器地址一定要改成最终接收数据的主机地址,比如CMS,NVS等地址。
二:软件配置
在所需接收IP模块信息的监控单元里面添加此设备,下面以三级结构网络分控为例:
在认证中心的配置中心里面添加好网络分控单元(NVS)后,在其监控设备里面添加ELID报警器。
如下图
NVS
监控设备
添加ELID报警器
只要更改IP模块的IP地址和输入路数,一般没有输出路数添加好后,在报警输入里面加入相应的路数,如下图:
批量增加
最后,在用户里面添加上
这样配置就完成了
三注册
把IPModule.dll和注册两个文件放到C:\ 根目录下,双击进行注册,注册后会有提示注册成功
到此,全部完成,将报警主机与IP转换模块连接后即可在软件中对其进行操作。
霍尼韦尔honeywell VISTA120中文说明书(上)1.产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统,最多支持128个由有线、总线或无线设备组成的防区,主要性能如下:· 对于5800EU系列无线设备,可以监测无线干扰,支持无线警号,监测时间缩短。
·通过对4101SN 和 4208UXM Mk3 的支持,继电器数量从32个增加到96个。
·增加了和PASSPOINT门禁系统的互动功能。
·支持自驱动警号。
·支持最终触发布防。
·系统布防时可选下载限制。
·防区9可用于电话线监测处理。
·可选择布撤防期间键盘的不同显示。
·对于序列号式总线设备支8倍的数据处理速度。
·防区列表数量从8个扩展到15个。
·可选择每个子系统可以被旁路的防区数量。
基础接线防区•防区2-8可选末端电阻监测,支持NO或 NC探测器•可以划分到任一子系统•防区1可以支持最多16个烟感探测器•防区1-8都可以使用4线烟感探测器•防区 8最多支持50个玻璃破碎探测器总线防区扩展:支持119个总线防区,最大电流128mA:•必须使用总线模块(RPM)•受主机监视•可以划分到任一子系统无线防区扩展:用5800系列无线设备最多可以有128个无线防区(若同时接有有线或总线防区,无线防区相应减少):•发射器发送安全信号供主机监视•可以监测发射器的电池状态•可以划分给任意一个子系统特殊监视防区J7 触发器输出防区 973无线接收机防区988, 990总线回路防区 997 外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备,如无线接收机、继电器模块、4285电话模块等:•与键盘接在同一接线柱•每个设备一个唯一的地址•在设备编程中编程使用某个设备可选语音接口模块支持4286模块,以允许通过音频电话监控系统•获得系统状态信息•布撤防系统•控制系统继电器8个子系统整个主机分为8个子系统,每个子系统相当于一台主机•其中最多可以划分3个公共子系统,这3个公共子系统随相关子系统的布撤防状态而布撤防•主控子系统9可以通过一只键盘察看所有子系统状态•每个键盘可以指定给任意子系统•继电器也可以划分到子系统中•特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码,并且一个密码可以指定给多个子系统。
霍尼韦尔Honeywell安防系统安装和设置指南霍尼韦尔(Honeywell)是全球领先的安防系统供应商之一,他们提供一系列的安全产品和解决方案,包括监控摄像头、入侵报警系统、无线安防系统等。
在本指南中,我们将为您介绍如何安装和设置霍尼韦尔安防系统。
1.选购合适的产品在安装和设置之前,您需要根据您的需求选择合适的霍尼韦尔安防产品。
您可以根据需要选择监控摄像头的数量和类型,入侵报警系统的传感器,以及无线安防系统的探测器等。
2.确定监控区域和安装位置在安装摄像头之前,您需要确定监控的区域和最佳安装位置。
根据您的需求,您可以选择将摄像头安装在室内或室外,并确保摄像头能够覆盖您想要监控的区域。
3.安装摄像头按照供应商提供的安装指南和说明书,将摄像头安装在您选择的位置上。
确保摄像头的固定牢固,并且摄像头的视野没有任何遮挡物,以确保最佳的监控效果。
4.连接摄像头和监控系统将摄像头与监控系统连接。
根据型号的不同,摄像头可以通过有线或无线的方式连接到监控系统。
对于有线连接,您需要将摄像头与监控系统的主控器使用电缆进行连接。
对于无线连接,您需要按照说明书中的指引进行无线连接。
5.设置监控系统一旦摄像头与监控系统成功连接,您可以开始设置监控系统。
首先,您需要确保监控系统的电源和网络连接正常。
然后,根据监控系统的操作指南,您可以设置摄像头的各种参数,比如分辨率、画面质量、录像时间等。
6.安装入侵报警系统对于入侵报警系统,您需要选择一个或多个传感器,将其安装在需要监控的区域。
传感器可以是门窗磁感应器、红外线传感器或玻璃破碎传感器等。
按照供应商提供的指南,将传感器安装在合适的位置上,并将其连接到报警主机。
7.设置入侵报警系统一旦传感器安装完毕,您可以开始设置入侵报警系统。
根据供应商提供的指南,您可以设置传感器的触发条件和报警方式。
您可以选择将报警信息发送到手机或电子邮件等方式,并根据需要设置报警延迟时间和报警停止条件。
8.安装无线安防系统对于无线安防系统,您需要选择一个或多个探测器,将其安装在需要监控的区域。
注意:必须使用型号为IPM-23的模块,才能与CK23系列主机进行通讯。
使用步骤:
1、按照Honeywell《网络报警模块说明书(23系列适用)》将网络模块与报警主机进行连
接,并接好网线。
2、安装IPM调试工具后,运行之。
该软件可以搜索到网段内的设备,并进行参数的修改。
如下图:
按照上图所示操作,点击“广播搜索”按钮,搜索网段内的IPM模块。
或者点击“指定搜索”按钮,搜索指定IP或者MAC地址的模块。
如下图所示。
找到了模块后点击“配置IP”按钮,对找到的设备进行网络参数的设置,如下图所示。
然后选择模块连接的报警主机类型,如下图所示。
设置完成后,测试是否能连接上报警服务器。
如下图所示:
成功连接,如下图所示:
3、成功连接后,运行报警服务软件,导入证书(霍尼韦尔网络模块暂时未提供认证功能)。
注意:报警服务软件监听的端口号是3000,务必保证该端口不被其它程序占用。
进入报警配置,如下图所示:
在“报警配置”中选择“霍尼威尔网络报警模块”,点击下面的“详细配置”。
如下图所示:
进入“报警设备编辑”页面,如下图所示,点击“添加”按钮,然后输入IPM模块的IP 和MAC地址,注意:对于Honeywell的设备,MAC地址必须正确填写。
端口和登陆名以及密码可以默认,不用特定输入。
Honeywell 2316主机,有16个额定的报警输入,没有输出。
可以设置多个设备。
完成设备的添加后,选择“防区管理”,添加防区。
如下图所示。
如下图所示,输入防区名称,勾选防区的通道。
注意,每个防区必须对应一个网络报警模块,因此一个防区下的输入通道只能是一台主机内的(CK主机为16个)。
完成服务配置,后如下图,在主界面可以看见添加的防区,以及防区内的通道。
如上图所示:打开虚拟键盘。
4、布/撤防(虚拟键盘)
键盘输入“1234#”开启布防,再次输入则撤销布防。
5、旁路/恢复旁路(虚拟键盘)
在撤防状态下,键盘输入“1234#C1”。
相对于主机的输入通道1进入旁路状态。
其他通道依次类推。
C就是键盘中的“旁路”键。
6、报警后的处理(虚拟键盘)
只能采取“撤防”操作。
撤防后,非24小时防区必须在再次布防的情况下,才能收到下一次报警。
7、报警输出的控制(IPM模块没有输出)
8、尤其注意
报警主机
1)要产生报警信号,必须布防;要解除报警,必须撤防;必须在撤防的状态下,旁路才能
成功。
2)报警主机上每个“探头”,业内就叫“防区”;而我们是把报警盒上多个探头组成一个“防
区”,因此,布/撤防的概念就有所不同了,这是最容易混淆的。
3)我们软件上也可以把主机的多个“防区”组成我们软件自定义的“防区”,但是,对这
种“软防区”的布撤防操作也仅仅是由软件控制的,而不会对主机进行任何操作。
4)目前报警服务软件不提供对主机进行复杂的编程功能,因此只能通过主机键盘来进行编
程。
