霍尼韦尔VISTA-120报警主机快速编程指南

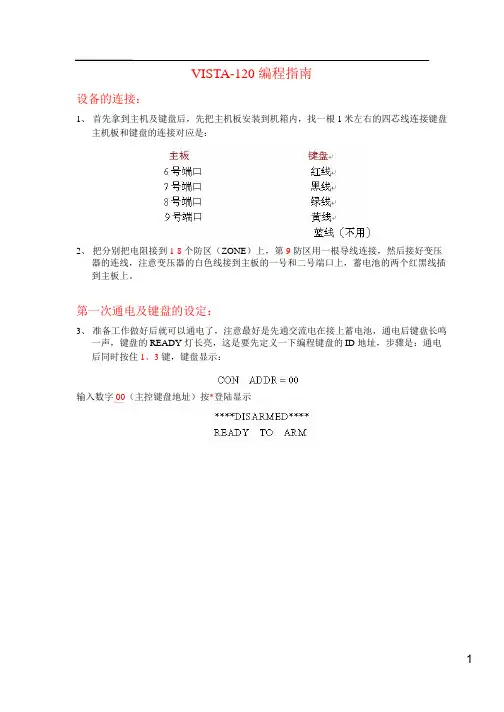

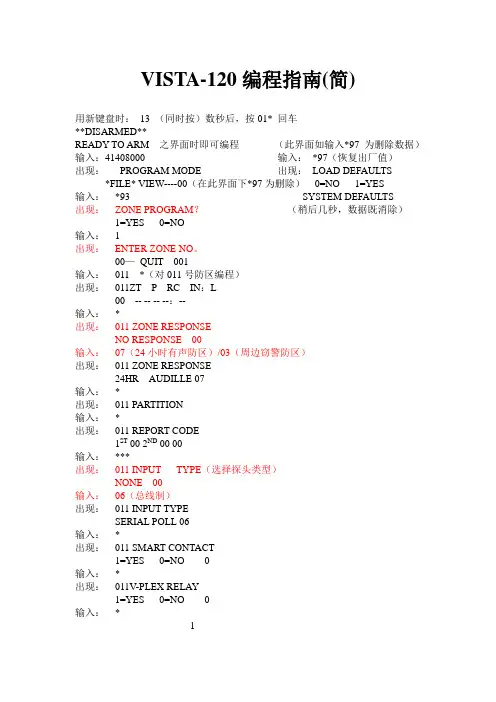

VISTA-120编程指南(简)用新键盘时：13 （同时按）数秒后，按01* 回车**DISARMED**READY TO ARM 之界面时即可编程（此界面如输入*97 为删除数据）输入：41408000 输入：*97（恢复出厂值）出现：PROGRAM MODE 出现：LOAD DEFAULTS *FILE* VIEW----00（在此界面下*97为删除）0=NO 1=YES输入：*93 SYSTEM DEFAULTS出现：ZONE PROGRAM？（稍后几秒，数据既消除）1=YES 0=NO输入： 1出现：ENTER ZONE NO。

00—QUIT 001输入：011 *（对011号防区编程）出现：011ZT P RC IN：L00-- -- -- --：--输入：*出现：011 ZONE RESPONSENO RESPONSE 00输入：07（24小时有声防区）/03（周边窃警防区）出现：011 ZONE RESPONSE24HR AUDILLE 07输入：*出现：011 PARTITION输入：*出现：011 REPORT CODE1ST 00 2ND 00 00输入：***出现：011 INPUT TYPE（选择探头类型）NONE 00输入：06（总线制）出现：011 INPUT TYPESERIAL POLL 06输入：*出现：011 SMART CONTACT1=YES 0=NO 0输入：*出现：011V-PLEX RELAY1=YES 0=NO 0输入：*1出现：011 INPUT S/N:LA xxx---xxxx 1输入：方法1:把绑在模块黄线上地址码输入方法2: “4193SN”模块的“十一”脚（红、兰）第2425上，黄黑或绿黑接触数秒，听到“嘀嘀”声后，屏幕上显示该“42935N”的序列号。

（如读出数不对，则可输入0后，用#号键一位一位清除，再重试，仍不行，可手工输入如所有防区输入完毕，在ENTER ZONE NO 下000=QUIT 001输入000，问是否要退出0=NO 1=YES输入：1出现：PROGRAM MODEFILL*VIEW输入：*99退出。

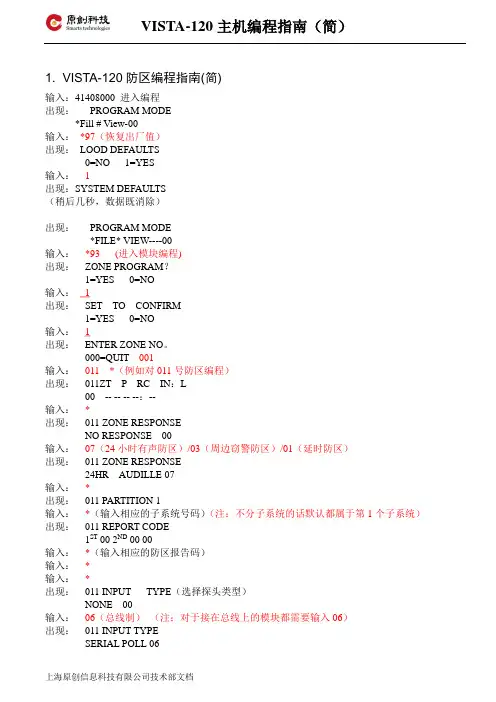

1. VISTA-120防区编程指南(简)输入：41408000 进入编程出现：PROGRAM MODE*Fill # View-00输入：*97（恢复出厂值）出现：LOOD DEFAULTS0=NO 1=YES输入： 1出现：SYSTEM DEFAULTS（稍后几秒，数据既消除）出现：PROGRAM MODE*FILE* VIEW----00输入：*93 (进入模块编程)出现：ZONE PROGRAM？1=YES 0=NO输入：1出现：SET TO CONFIRM1=YES 0=NO输入： 1出现：ENTER ZONE NO。

000=QUIT 001输入：011 *（例如对011号防区编程）出现：011ZT P RC IN：L00-- -- -- --：--输入：*出现：011 ZONE RESPONSENO RESPONSE 00输入：07（24小时有声防区）/03（周边窃警防区）/01（延时防区）出现：011 ZONE RESPONSE24HR AUDILLE 07输入：*出现：011 PARTITION 1输入：*（输入相应的子系统号码）（注：不分子系统的话默认都属于第1个子系统）出现：011 REPORT CODE1ST 00 2ND 00 00输入：*（输入相应的防区报告码）输入：*输入：*出现：011 INPUT TYPE（选择探头类型）NONE 00输入：06（总线制）（注：对于接在总线上的模块都需要输入06）出现：011 INPUT TYPESERIAL POLL 06输入：*出现：011 SMART CONTACT1=YES 0=NO 0输入：*出现：011V-PLEX RELAY1=YES 0=NO 0 （注：如果是带继电器的模块则要输入1）输入：*出现：011D00R #(01—15) 00输入：*出现：011 INPUT S/N:LA xxxx---xxxx 0输入：A095-1566 1（4293SN模块上的码）（注：只有编4193SN模块时后面的1需要改为2）输入：*出现：Xmit To confirmPress * to skip输入：*出现: ZT P RC INL03 1 30 SL1s输入: *出现: ENTER ZONE NO000=QUIT 012（注：下一个防区设置，如要退出则输入000）输入: 000输入：*问是否要退出0=NO 1=YES输入：1出现：PROGRAM MODEFILL*VIEW 00输入：*99退出2. 4101SN 模块编程与注意事项进行继电器编程（注：使用4101SN模块时要剪掉里面的白色电阻,另外自带防区电阻10K）在防区编程把继电器的地址码编好后，就要对继电器进行事件启动、停止与继电器的对应输出的编程。

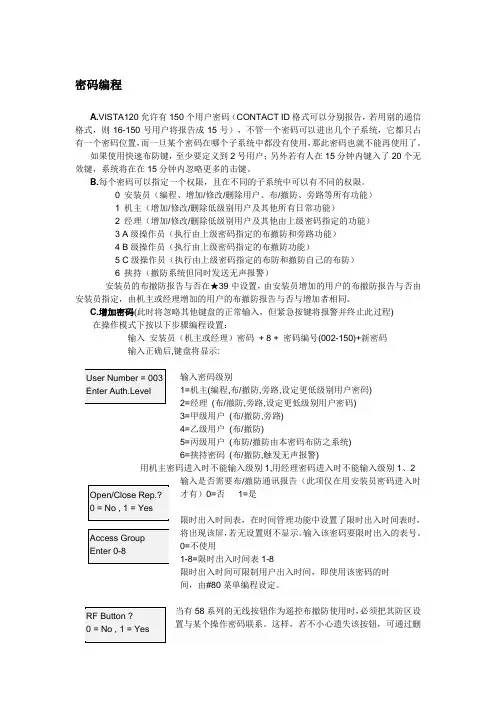

密码编程A.VISTA120允许有150个用户密码（CONTACT ID 格式可以分别报告，若用别的通信格式，则16-150号用户将报告成15号），不管一个密码可以进出几个子系统，它都只占有一个密码位置，而一旦某个密码在哪个子系统中都没有使用，那此密码也就不能再使用了。

如果使用快速布防键，至少要定义到2号用户；另外若有人在15分钟内键入了20个无效键，系统将在在15分钟内忽略更多的击键。

B.每个密码可以指定一个权限，且在不同的子系统中可以有不同的权限。

0 安装员（编程、增加/修改/删除用户、布/撤防、旁路等所有功能）1 机主（增加/修改/删除低级别用户及其他所有日常功能）2 经理（增加/修改/删除低级别用户及其他由上级密码指定的功能）3 A 级操作员（执行由上级密码指定的布撤防和旁路功能）4 B 级操作员（执行由上级密码指定的布撤防功能）5 C 级操作员（执行由上级密码指定的布防和撤防自己的布防）6 挟持（撤防系统但同时发送无声报警）安装员的布撤防报告与否在★39中设置，由安装员增加的用户的布撤防报告与否由安装员指定，由机主或经理增加的用户的布撤防报告与否与增加者相同。

C.增加密码(此时将忽略其他键盘的正常输入，但紧急按键将报警并终止此过程) 在操作模式下按以下步骤编程设置：输入 安装员（机主或经理）密码 + 8 + 密码编号(002-150)+新密码 输入正确后,键盘将显示:输入密码级别1=机主(编程,布/撤防,旁路,设定更低级别用户密码) 2=经理 (布/撤防,旁路,设定更低级别用户密码)3=甲级用户 (布/撤防,旁路)4=乙级用户 (布/撤防)5=丙级用户 (布防/撤防由本密码布防之系统)6=挟持密码 (布/撤防,触发无声报警)用机主密码进入时不能输入级别1,用经理密码进入时不能输入级别1、2输入是否需要布/撤防通讯报告（此项仅在用安装员密码进入时才有）0=否 1=是 限时出入时间表，在时间管理功能中设置了限时出入时间表时，将出现该屏，若无设置则不显示。

安防报警系统（VISTA-120总线报警主机）简易编程说明书目录第一章系统编程 (3)第一节报警主机编程机理 (3)第二节防区索引及种类定义 (6)2．1 防区索引 (6)2．2 防区类型定义 (7)2．3 默认防区类型 (8)第三节数据项描述编程 (9)第四节菜单编程 (23)4．1 6160键盘地址编程 (23)4．2 进入/退出编程模式 (23)4．3 防区编程 (23)4．3．1“＊93”防区编程 (24)4．3．2 退出防区编程模式 (27)4．3．3“＊93”命令相关编程内容说明 (28)4．3．4 停用防区或删除防区 (29)4．4 设备编程（键盘、继电器模块） (29)4。

4。

1设备键盘权限编程 (30)4．4．2 4204继电器模块编程 (31)第五节划分子系统 (35)5．1 子系统划分编程项目 (35)5．1．1所需子系统划分数量编程 (35)5．1．2子系统跳转设置编程 (36)5．1．3 设备编程（键盘归属子系统编程） (37)5．1．4 总控键盘密码设置 (37)5．1．5 主控键盘设置和操作 (39)第六节主机复位（恢复到出厂默认值） (40)第二章键盘功能说明 (41)第三章系统测试 (45)第四章附录（排错指南） (47)第一章系统编程第一节报警主机编程机理本章包含如下信息：•数据项编程模式•系统和通信默认值•进入数据项编程•编程项翻页•输入查看编程项•编程特定子系统选项•#93 菜单编程数据项编程模式对每一个数据项分别输入相应数据，输入完后，键盘响3声并跳到下一项。

可以在此项直接输入数据，也可以按[*] + 第二个数据项号码，对相应项编程。

系统与通信默认值•系统出厂时预编程了一些可以符合大多数环境的数据项，户可以改动.。

•有4套预编程的通信报告码，包括低速、4+2特快、ADEMCO高速、ADEMCO CONTACT ID等格式。

可以从中选择1套较合适的。

•这些数据可以从键盘或遥控编程修改。

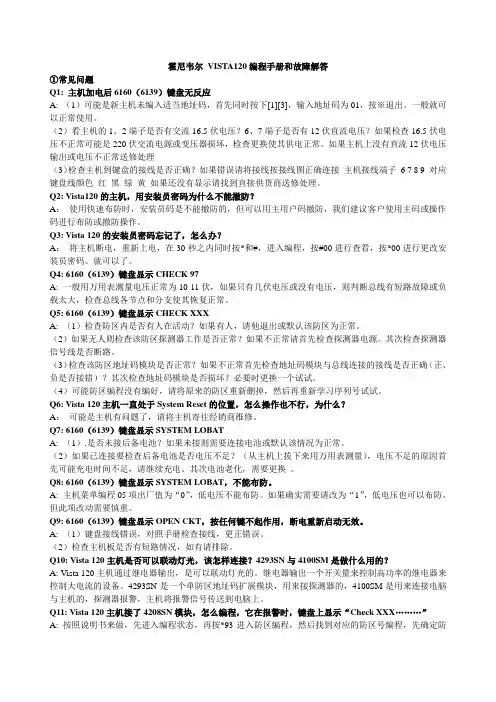

霍尼韦尔VISTA120编程手册和故障解答①常见问题Q1: 主机加电后6160（6139）键盘无反应A: （1）可能是新主机未编入适当地址码，首先同时按下[1][3]，输入地址码为01，按※退出。

一般就可以正常使用。

（2）看主机的1、2端子是否有交流16.5伏电压？6、7端子是否有12伏直流电压？如果检查16.5伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。

如果主机上没有直流12伏电压输出或电压不正常送修处理（3）检查主机到键盘的接线是否正确？如果错误请将接线按接线图正确连接主机接线端子6 7 8 9 对应键盘线颜色红黑绿黄如果还没有显示请找到直接供货商送修处理。

Q2: Vista120的主机，用安装员密码为什么不能撤防？A：使用快速布防时，安装员码是不能撤防的，但可以用主用户码撤防，我们建议客户使用主码或操作码进行布防或撤防操作。

Q3: Vista 120的安装员密码忘记了，怎么办？A：将主机断电，重新上电，在30秒之内同时按*和#，进入编程，按#00进行查看，按*00进行更改安装员密码。

就可以了。

Q4: 6160（6139）键盘显示CHECK 97A: 一般用万用表测量电压正常为10-11伏，如果只有几伏电压或没有电压，则判断总线有短路故障或负载太大，检查总线各节点和分支使其恢复正常。

Q5: 6160（6139）键盘显示CHECK XXXA: （1）检查防区内是否有人在活动？如果有人，请他退出或默认该防区为正常。

（2）如果无人则检查该防区探测器工作是否正常？如果不正常请首先检查探测器电源。

其次检查探测器信号线是否断路。

（3）检查该防区地址码模块是否正常？如果不正常首先检查地址码模块与总线连接的接线是否正确（正、负是否接错）？其次检查地址码模块是否损坏？必要时更换一个试试。

（4）可能防区编程没有编好，请将原来的防区重新删掉，然后再重新学习序列号试试。

Q6: Vista 120主机一直处于System Reset的位置，怎么操作也不行，为什么？A：可能是主机有问题了，请将主机寄往经销商维修。

霍尼韦尔报警123VISTA120、250简易操作手册VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。

P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。

例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。

退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。

VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。

P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。

例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。

退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。

三、设置打印机（IP-2000输出）41408000*94*70 11111*71 1*72 1*73 0*99*99四、修改安装员密码安装员密码是最高级的密码，出厂设置为4140，现以0414为例41408000*00 0414*99五、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入甲级用户密码 2红灯（ARMEO）亮，表示系统外出布防2、撤防系统在布防期间没有报警，输入甲级用户密码1，系统撤防，系统在布防期间发生报警，输入甲级用户密码 1 两遍，3、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防，输入甲级用户密码 6 XXX（防区号）XXX（防区号）``````甲级用户密码 2报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防，输入甲级用户密码 6 #甲级用户密码 2撤防后原来的旁路无效。

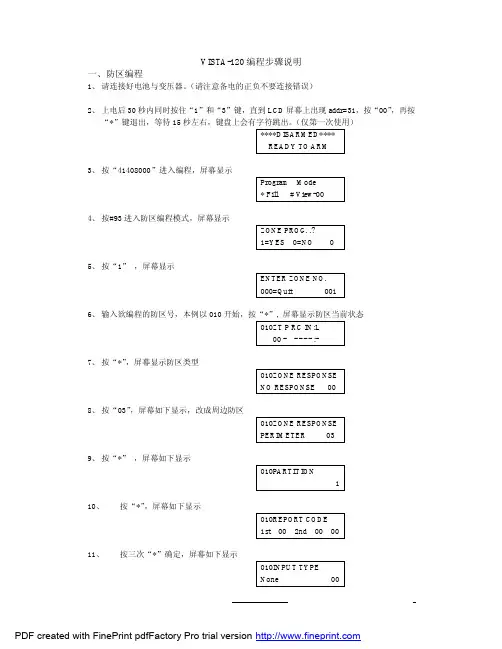

VISTA-120编程步骤说明一、防区编程1、请连接好电池与变压器。

（请注意备电的正负不要连接错误）2、上电后30秒内同时按住“1”和“3”键，直到LCD屏幕上出现addr=31，按“00”，再按“*”键退出，等待15秒左右，键盘上会有字符跳出。

（仅第一次使用）****DISARMED****READY TO ARM3、按“41408000”进入编程，屏幕显示Program Mode* Fill # View-004、按#93进入防区编程模式，屏幕显示ZONE PROG. .?1=YES 0=NO 05、按“1”，屏幕显示ENTER ZONE NO.000=Quit 0016、输入欲编程的防区号，本例以010开始，按“*”, 屏幕显示防区当前状态010ZT P RC IN:L00 - - - - - :-7、按“*”，屏幕显示防区类型010ZONE RESPONSENO RESPONSE 008、按“03”，屏幕如下显示，改成周边防区010ZONE RESPONSEPERIMETER 039、按“*”，屏幕如下显示010PARTITION110、按“*”，屏幕如下显示010REPORT CODE1st 00 2nd 00 0011、按三次“*”确定，屏幕如下显示010INPUT TYPENone 0012、按“06”，选择总线防区，屏幕显示010INPUT TYPESerial Poll 0613、按“*”键确定，屏幕显示010SMART CONTACT1=YES 0=NO 014、按“*”键确定，屏幕显示010V-PLEX RELAY1=YES 0=NO 015、按“*”键确定，屏幕显示010LOOP #1如果选择了4193SN模块，由于该模块为2防区模块，所以在此处需要选择回路1还是回路2，输入相应的回路号并按“*”16、此时，会到达学习序列码格式010LEARN S/N1=YES 0=NO 017、按”1”，屏幕显示010 INPUT S/NAxxx-xxxx18、短路再断路4193SN的防区线（1号回路短路黄、黑，2号回路短路绿、黑），序列码号自动学习或者手工输入4193SN的序列号（在模块上）即可19、屏幕显示防区编程好的状态，按*010ZT P RC IN:L03 1 00 SL:120、屏幕显示ENTER ZONE NO000=Quit 01121、根据需要，如果还要编程，如上述步骤，如果不需编程，按“000+*”退出，屏幕显示：按1QUIT MENU MODE?1=YES 0=NO 022、到编程的初始窗口，按“#99”推出编程Program Mode*Fill # View-00二、子系统编程1、按“41408000”进入编程，屏幕显示Program Mode* Fill # View-002、按#93进入防区编程模式，屏幕显示ZONE PROG. .?1=YES 0=NO 03、按“1”，屏幕显示ENTER ZONE NO.000=Quit 0014、输入欲编程的防区号，本例以010开始，按“*”, 屏幕显示防区当前状态010ZT P RC IN:L00 - - - - - :-5、按“*”，屏幕显示防区类型010ZONE RESPONSENO RESPONSE 006、按“03”，屏幕如下显示，改成周边防区010ZONE RESPONSEPERIMETER 037、按“*”，屏幕如下显示010PARTITION18、此时输入该防区属于的子系统号码，可以在“1”~“8”项中选择，按“*”确定9、屏幕显示010REPORT CODE1st 00 2nd 00 0010、防区编程步骤同第一节中的第11项至第22项11、在刚刚进入编程模式下，按2次“*94”实现翻页Alt Program Mode* Fill # View20012、按“*00”输入需要的子系统数目# of Partitions（1-8）20013、屏幕自动跳到下一项，屏幕显示Summertime Start/End Month 20114、按“*18”，屏幕显示,其中“x”代表子系统的数量，和之前的第12项输入有关Enter PartitionNumber (1-x) 115、输入允许跳转的子系统号，如“1”，屏幕显示Alt Program Mode* Fill # View20016、输入“*18”，输入“1”，屏幕自动跳到下一项J7 Triggers forPartition P2-22017、输入“*91”，屏幕如下显示Enter PartitionNumber (1-x) 118、重复第15项至第17项，直到所有子系统编程结束19、按2次*99，系统退出到刚刚进入编程状态Program Mode* Fill # View-0020、按“*93”，按4次“0”到屏幕如下显示DEVICE PROG. ?1=YES 0=NO 021、输入“1”，屏幕显示如下状态DEVICE ADDRESS01-31，00=QUIT 0122、按“*”，屏幕如下显示，输入“1”，选择键盘01 DEVICE TYPEALPHA CONSOLE 123、按“*”之后，屏幕如下显示，输入该键盘控制的子系统，“9”代表全控01 DEVICE TYPEALPHA CONSOLE 124、按“*”之后，屏幕如下显示，不用修改01 SOUND OPTION25、按“*”之后，屏幕如下显示，选择是否有所有子系统全控的权限，输入“1”或“0”01 KEYPAD GLOBAL26、按“*”之后，屏幕如下显示DEVICE ADDRESS01-31，00=QUIT 0227、按“00*”退出设备编程，屏幕显示QUIT MENU MODE?1=YES 0=NO28、按“1”退出到刚刚进入编程模式Program Mode* Fill # View-0029、按“*32”输入电话用户号Prim.Subs. Acct#P5-3230、P5代表为5号子系统编号31、按“*91”，选择子系统（1-x），x为子系统总数，这里以输入“1”为例Enter PartitionNumber （1-3） 132、输入“*32”，输入电话用户号Prim.Subs. Acct#P1-3233、重复第31项，第32项，编程结束，按“*99”退出特别提示：请连接上蓄电池，在低电压情况下，系统不能进行布撤防，有问题请和我联系。

HONEYWELL VISTA-120报警编程手册+6160键盘HONEYWELL VISTA-120报警编程手册+6160键盘VISTA-120编程手册（一）1-9主板自带防区编程（2K线尾电阻）电路板接线（Hardwire）防区输入密码4140 +8000进入编程模式键盘显示： Program Mode*Fill # View按#93键盘显示：ZONE PROG.?1=YES 0=NO 0 按1进入防区编程键盘显示：SET TO CONFIRM?1=YES 0=NO 按1进行确认编程有效键盘显示：ENTER ZONE NO.000=QUIT 001（主板自带1-9号防区，10-128号防区为总线扩充防区）按*进入001防区编程(以001防区为例)按*键盘显示：001 ZT P RC IN L （001防区的信息）09 1 10 HW 1按*键盘显示：001 ZONE RESPONSEFIRE 09 001 定为设定周边防区常用的防区类型对应项：编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；编号03—周边防区，布防时有效，撤防时无效；编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区；编号07—24小时有声防区；编号09—火警防区；编号00—无用防区。

输入03 键盘显示：001 ZONE RESPONSEPERIMETER 03 001 定为设定周边防区按* 键盘显示：001 PARTITION01 001 所属第一子系统按* 键盘显示：001 REPORT CODE1st00 2 nd 00 （此项一般不需要设置默认即可）00 此项设定001防区通讯码，1 st输入11向第一报警中心发送报警信息2 nd输入11向第二报警中心发送报警信息按* 键盘显示：001 INPUT TYPEHardwire 01 此项设定001防区的接入类型防区接入类型的编号：编号0 不使用编号1 电路板接线防区编号6 序号式总线探头编号7 双向开关式总线探头按* 键盘显示：001 ZT P RC IN ：L03 1 10 HW 1 目前显示的是001防区的信息输入下一个防区的信息，如果不输入下一个防区的信息，（002—009防区不用时应将防区类型输入00）输入00*键盘显示：QUIT MENU MODE ？1=YES 0=NO 0输入1键盘显示： Program Mode*Fill # View-00 输入*99返回（二）设置序号式总线（使用4193SN和4293SN）联接的防区使用4193SN双回路总线编址器时（以010，011防区为例）：将4193SN的红线接入VISTA 120 接线端子的24，黑线接入VISTA 120 接线端子的25，另外三根线（黑，黄，绿）接在一起，白线不用。

VISTA-120简易编程操作手册一、设置6139编程键盘地址为00开机后同时按1 3键5秒，键盘显示Addr=xx，输入00按#键盘绿灯亮，显示***DISARMED***READY TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区按防区接入类型区分共有6种：电路板上接线（Hardwire）001——009防区可以使用，编号01；受监控无线（RF Xmitter）编号03；不受监控无线（Unsupevsd）编号04；无线按钮类型（Button RF）编号05；序号式总线（Serial Poll）使用4193SN和4293SN，编号06；双向开亲式总线（Dip SW Poll）使用4208U 编号07 （一）、设置电路板上接线（Hardwire）防区，以001防区为例先将随机配的2K电阻按接线图接在VISTA-120的端子上进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG1=YES 0=NO按1进入防区编程键盘显示ENTER ZONE NO。

000=QUIT 001输入001（以001防区为例），按*键盘显示001 ZT P R C I N ：L09 1 ———目前显示的是001防区的信息，按*键盘显示001 ZONE RESPONSEFire 09目前001防区为火警防区，请根据具体情况输入防区类型的编号编号01——出入口防区1型，布防时的延时，进入时有延时，延时时间由*09和*10设定；编号02——出入口防区2型，布防时的延时，进入时有延时，延时时间由*11和*12设定；编号03——周边防区，布防时有效，撤防时无效；编号04——内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06——24小时无声防区；编号07——24小时有声防区；编号09——火警防区；编号00——无用防区。

00000000VISTA-120主机编程键盘00000000一、键盘00000000001、添加键盘：通电后同时按1、3键，输入00*（表示键盘设置成主键盘）。

0000000002、主机密码修改：通电后按*、#，输入：*00；输入4140（表示将安装员密码改成4140）。

0000000003、如需系统复位：输入41408000进入编程输入*97 选择：1* 系统复位到出厂设置。

000000000二、主机编程00000000001、4140+8000进入编程模式；00000000002、*93进入防区编程；注：（用4208U防区特性为07，如使用4208SN、4293防区特性为06，）。

00000000003、*99退出编程；*98退出编程，并无法再进入编程模式（可通过断电按* #进入编程）。

0000000004、4297为总线延长器。

000000000三、4208S/N 8位硬件拨码定义：000000001、一脚：前三个拨码（模块上防区响应时间）；0000000002、二至五脚：定义模块上防区号；0000000003、六脚：是否有学习；0000000004、七脚：不用；0000000005、八脚：防拆。

000000000编程时SN 为数字识别，具体定义方法见4208SN模块的说明书。

0000000000四、4208S/N 的编程方法：0000000000例：添加第11号防区，使用的模块是4208SN，对应的Serial Number：006-5797000 0000001、在撤防状态下输入：414080000000000002、屏幕显示：Prog …….. Mode0000000000*Fill #V iew ----00000000000输入：*93 （输入*93表示进入菜单编程）00000 0003、屏幕显示：Zone Prog？00000000001=Y es 0=No 00000000000输入：1 （输入“1”表示进入防区编程模式）00 00000004、屏幕显示：Set to confirm？0000000001=Y es 0=No 00000000000输入：00000000005、屏幕显示：Enter Zone No. 0000000000000=Quit 001 （输入要添加的防区号必须为3位数字）000000000输入：011* （如例：要添加的是11防区）0000 000000⑴屏幕显示：011 ZT P RC INL （11号防区编程前的防区状态）000000000000 1 00 SL1S0000000000输入：*000000000⑵屏幕显示：Zone Type （定义防区报警类型03为即时、07为24小时、00000000000为删除。

霍尼韦尔honeywell VISTA120中文说明书(中)2009年11月22日 星期日 13:554.防区编程输入安装密码 + 8 0 0 0.进入编程，（2*00和1*32要预先编程） 按 #93 进入防区编程，显示 "ZONE PROG?". ZONE PROG? 1=Yes 0=No 输入1进入防区编程。

每输入一项内容后按★进入下一项编程，按#退回上一项编程。

PROGRAM TOOL? 0 = NO, 1 = YES 0 若用5804作为编程工具，输入1。

一般不会使用该工具， 输入0即可。

010 INPUT S/N: L Axxx-xxxx 输入1将提示输入序列码 a) 输入7位序列码 010 PROG AS BR: 3 A123-4567 本例中序列号为 A123-4567 按#键回到 “PROGRAM TOOL ?“ 提示.编程退出前编程工具序列号不会丢失 (输入 ★97 会删除) 按 [★]继续Enter Zn No. 000 = Quit 020 Zone NumberEntered ≠ 防区号码 (Zn): 输入想编程的防区号码1-128，按★继续 020 ZT P RC In:L 00 1 00 RF:N出现现在该防区的编程情况020 Zone Response Zone Disabled 00输入防区类型，参考前面防区类型含义。

按 *接收输入.可用防区类型如下表所示注意：20、21、22只用于无线按钮010 ACCESS POINT (00-31) 01 若输入反应类型27，系统会提示输入要控制的门禁点(00-31). 010 ENTRY OR EXIT 0 选择此门禁点是出口还是入口. 0 =入口1 =出口020 Partition 输入所在的子系统号码 020 Report Code 输入该防区报告码 020 Input Type 输入输入设备类型：RF Trans. RF: 0 不使用（Devicenot use）6 序号式总线探头（SerialPoll）1 电路板上接线防区（Hardwire）7 双向开关式总线探头（DIP SWPoll）3 受监控无线（RF Xmitter）8 右路总线（指4190WH或4278的附加回路）（PollSecend）4 无监控无线（Unsupevsd）9 键盘输入（密码+#73、密码+#74）5 无线按钮类型（Button RF）10 ACS输入防区010 SMART CONTACT 1 = YES 0 = NO 输入设备类型 6 将出现此提示，输入1监视维护信号(如5192SD, 5192SDT, 5808)，否则输入0.10 V-PLEX RELAY?1 = YES 0 = NO 输入设备类型 6 将出现此提示，输入1使用4208UXM 或4101SN 等继电器模块，否则输入0.010 CONS ECP ADDR(01-31) 01 输入设备类型9 将出现此提示，输入可以控制该点的键盘的地址(01-31).010 ACS ZONE NO(00-31) 01 输入设备类型 10 将出现此提示，输入ACS 的防区ID (00-31). 按 [*] 继续010 LOOP # 1 光标在回路号处闪动，默认的是1，接受此回路号的话按[*]，若所用回路号不同，就直接输进去（1-4），按 [*] 继续(参考发射器说明)。

霍尼韦尔VISTA报警系统说明书VISTA-120＋6160简易编程指南一、设置6160编程键盘地址为01 开机同时按1 3键5秒，键盘显示Addr=31或Addr=xx，输入01按# 键盘绿灯亮，显示***DISARMED*** READT TO ARM 键盘地址为00时，完成编程后可能会出现键盘不能操作，6148键盘不能编程二、设置每个防区按防区接入类型区分共有6种：电路板上接线（Hardwire）001—009防区可以使用，编号01；受监控无线（RF Xmitter）编号03；不受监控无线（Unsupevsd）编号04；无线按钮类型（Button RF）编号05；序号式总线（Serial Poll）使用4193SN和4293SN，编号06；双向开关式总线（Dip SW Poll）使用4208U 编号07；（一）设置电路板上接线（Hardwire）防区，以001防区为例先将随机配的2K电阻按接线图接在VISTA—120的端子上进入编程模式输入4140 8000 （4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode *Fill # View 按*93 键盘显示ZONE PROG 1=TES 0=NO[按1进入防区编程键盘显示SET TO CONFIRM? 1=YES 0=NO 输入1 键盘显示ENTER ZONE NO. 000=QUIT 001 输入01（以001防区为例），按* 键盘显示001 ZT P RC IN ：L 09 1 ———目前显示的是001防区的信息，按* 键盘显示001ZONE RESPONSE Fire 09 目前001防区为火警防区，请根据具体情况输入防区类型的编号编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；编号03—周边防区，布防时有效，撤防时无效；编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区；编号07—24小时有声防区；编号09—火警防区；编号00—无用防区。

VISTA-120大型报警主机技术手册（安装使用VISTA-120报警主机前，请务必认真阅读本手册和设备随机的《VISTA-120安装手册》，如本手册与《VISTA-120安装手册》有不符的，以《VISTA-120安装手册》为准。

）1、【基本信息】1.1器材名称：大型防区报警主机1.2器材型号：VISTA-1201.3器材种类：安防报警主机类1.4器材品牌：Honeywell1.5器材使用年限：3—4年2、【功能信息】2.1器材功能及特点主机系统可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区。

整个主机分为8个子系统，每个子系统相当于一台主机；总线长度可达1.2km（导线截面为1.0 mm2）。

2.2器材应用一般应用于大型企业、工厂等防区数量比较多的场合。

2.3器材优势系统自带9个防区与总线防区可以同时使用。

2.4器材不足无3、【参数信息】3.1工作电压：变压器AC16.5V供电3.2后备电源：DC12V 7Ah3.3输入功率：50W，50Hz/60Hz3.4主板耗电：静态175mA报警状态250 mA3.5报警输出口：DC12V，175 mA3.6环境温度：报警主机周围温度范围-25℃~50℃。

3.7工作湿度：相对湿度≦90%。

3.8防水性能：防水性能差，只适合室内安装。

4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境状态下，给主机上电，是否能正常开启。

4.1.2对主机进行复位操作，确定主机是否已经复位。

4.1.3确定电话口是否能进行拨号。

4.2器材安装条件4.2.1主材准备报警主机箱（内含变压器、220V交流电接线端子及保险丝管） 1只VISTA-120主板 1块控制键盘6160 1只双防区模块4293SN (根据系统设计的防区数n) 2（n）只八防区模块(根据系统设计的防区数n) 8（n）只防拆开关 1只锁（钥匙） 1套2.2k欧姆线尾电阻 (根据系统设计的防区数n) n个4.2.2安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3检测工具电子万用表1台4.2.4防护工具安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5安装辅料6分塑料膨胀管4个3cm自攻螺丝4颗绝缘胶带若干焊锡丝若干助焊剂若干4.2.6安装人员安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。
