离网逆变器使用手册编制：李凡审核：批准：成都旭双太阳能科技有限公司光伏项目部二O一一年五月请在安装逆变器之前仔细阅读本手册。
本手册介绍了离网逆变器的使用注意事项、安装要求及安装方法，系统加电及调试过程，系统使用及操作方法，系统维护及应急处理等基本知识。
本手册可以帮助您正确使用和维护逆变设备。
本手册适用于对逆变器安装、操作、维护专业技术人员及日常操作的用户。
读者需具备一定的电气知识，熟悉电气原理图和电子元器件特性。
本手册内容都为成都旭双太阳能科技有限公司所有，非公司内部人员未经书面授权不得公开转载全部或部分内容。
编者2011年5月18日目录一、安全说明 (1)1.1安装前 (1)1.2安装中 (1)1.3维修 (2)1.4其他 (2)二、逆变器安装 (4)2.1安装流程 (4)2.1.1 安装前准备 (4)2.1.2 场地选择 (5)2.1.3 机械安装 (6)2.1.4 电气连接 (6)2.1.5通讯线连接： (8)2.2试运行 (9)2.1.2 试运行前检查： (9)2.1.3 试运行： (10)三、逆变器维护 (11)四、结语 (12)一、安全说明逆变器是作为电力电子产品，在安装、操作和维护过程中需要严格遵循相关安全注意事项。
不正确使用或误操作将可能危害：●操作者和第三方的生命和人身安全。
●逆变器和属于操作者或第三方的其他财产。
1.1安装前✧当收到产品时应首先检查逆变器是否在运输过程中有无损坏。
若发现问题请立即与生产厂家或运输公司联系。
✧在选择安装场地时，应保证周围内没有任何其他电力电子设备的干扰。
1.2安装中✧在进行电气连接之前，务必采用不透光材料将光伏电池板覆盖或断开直流侧断路器。
暴漏于阳光，光伏阵列将会产生危险电压。
✧所有安装操作必须且仅有安装技术人员完成。
✧光伏系统中所使用的电缆必须连接牢固，良好绝缘以及规格合适。
✧所有的电气安装必须满足当地以及国家电气标准。
1.3维修✧在进行任何维修工作之前，应首先断开逆变器和负载的连接，然后断开直流侧电气连接。

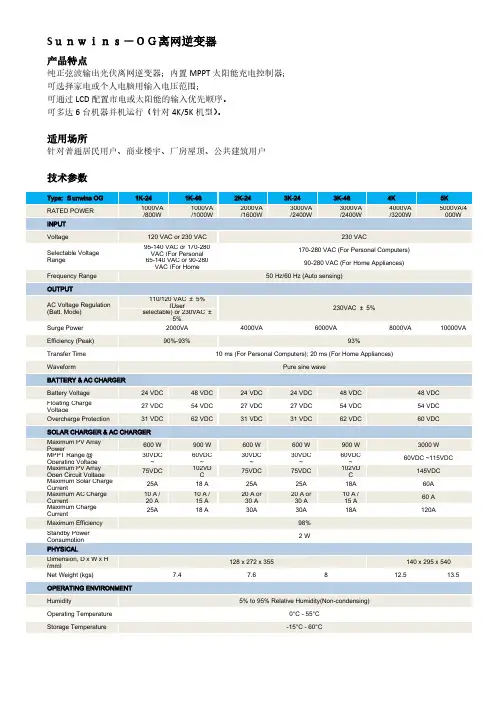

Sｕｎｗｉｎｓ－ＯＧ离网逆变器产品特点纯正弦波输出光伏离网逆变器；内置MPPT太阳能充电控制器；可选择家电或个人电脑用输入电压范围；可通过LCD配置市电或太阳能的输入优先顺序。
可多达6台机器并机运行（针对4K/5K机型）。
适用场所针对普通居民用户、商业楼宇、厂房屋顶、公共建筑用户技术参数主要工作模式通过市电为电池充电电池能量与太阳能通过逆变器为负载供电仅通过电池为负载供电拓扑结构系统配置多台并机运行6台Sunwins OG-5K-SCC 并机单相30V系统4台Sunwins OG-4K-SCC 并机三相16V系统萨瑞新能源技术（苏州）有限公司是一家专业致力于太阳能光伏逆变器研发、生产和销售的高新技术企业。
主要通过六大产品：并网逆变器，离网逆变器，混合式逆变器，储能逆变器，太阳能充电器，掌上充电器，为家庭及中小型工商业光伏屋顶发电系统提供革新方案。
同时，企业推出一站式光伏发电系统应用服务平台，针对普通居民用户、商业楼宇、厂房屋顶、公共建筑用户（如学校、医院及政府机构）等提供全套一站式光伏发电系统解决方案。
通过立项咨询、项目备案、方案设计、工程安装、并网支持、监测维护、系统升级等各个环节为用户实现全程服务。
企业致力于做最专业的光伏屋顶发电系统服务商，积极推动分布式光伏发电的应用与发展，努力倡导绿色能源生活。
萨瑞新能源技术（苏州）有限公司针对逆变器核心技术的研发，推出离网逆变器OG系列，主打产品为Sunwins OG 1K~5K,Sunwins OG 1K~5K-SCC,Sunwins OG 1K~5K-SCC Plus。
该系列为纯正弦波输出光伏离网逆变器,内置MPPT太阳能充电控制器,可选择家电或个人电脑用输入电压范围，并可通过LCD配置市电或太阳能的输入优先顺序。
混合并网逆变器为HY系列，主打产品为Sunwins HY-2K/3K/3K Plus, Sunwins HY-10K,白天光伏组件所发的电力可通过逆变器提供给本地负载或并入电网，还可用来给储能设备充电；晚上根据需要可把储能设备中的电能释放出来,此外电网也可通过逆变器给储能设备充电。

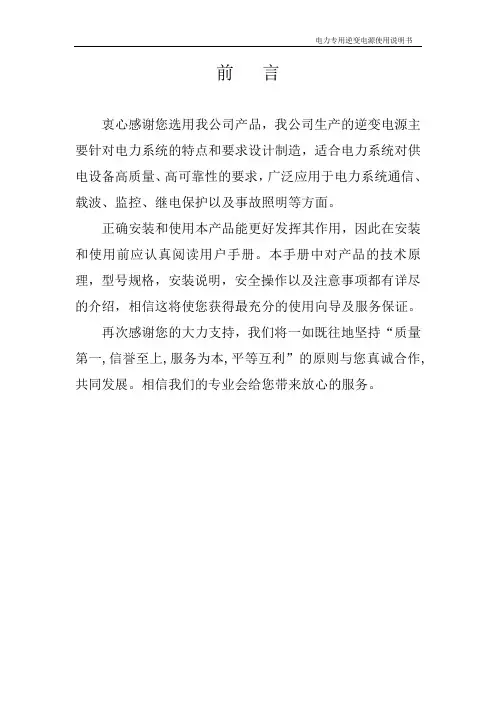

电力专用逆变电源使用说明书前言衷心感谢您选用我公司产品，我公司生产的逆变电源主要针对电力系统的特点和要求设计制造，适合电力系统对供电设备高质量、高可靠性的要求，广泛应用于电力系统通信、载波、监控、继电保护以及事故照明等方面。
正确安装和使用本产品能更好发挥其作用，因此在安装和使用前应认真阅读用户手册。
本手册中对产品的技术原理，型号规格，安装说明，安全操作以及注意事项都有详尽的介绍，相信这将使您获得最充分的使用向导及服务保证。
再次感谢您的大力支持，我们将一如既往地坚持“质量第一,信誉至上,服务为本,平等互利”的原则与您真诚合作,共同发展。
相信我们的专业会给您带来放心的服务。
目录一、简介 ...................................................................................... ３二、系统工作原理 ...................................................................... ４三、外形结构与功能说明 .......................................................... ５四、产品安置注意事项 .............................................................. ８五、安装调试说明 ...................................................................... ９六、电源技术指标 .................................................................. １２七、服务保证 .......................................................................... １３八、附录（通信协议） .......................................................... １４一、简介1.1 概述BND 系列的正弦波逆变电源是电力和通信系统新一代专用电源，主要针对中国电网环境而设计，采用先进的正弦波脉宽调制（SPWM ）技术，主电路采用德国西门子IGBT 模块，驱动保护为日本三菱厚膜电路，具有可靠性高、保护功能全、波形失真小、功率大等优点。
智能离网微逆变系统指导书一、【准备工作】1.1 已完成智能离网微逆变系统所有焊接工作（包括已完成智能离网微逆变系统两块板子的拼接）1.2 测试设备及工具： 0.5平方线束 一字螺丝刀24V/0.5A 稳压电源或开关电源 24V/3A 稳压电源或开关电源 万用表两通道以上示波器（带宽≥100MHz，实时采样率：1GSa/s ，存储深度：12Mpts 船型开关 斜口钳1.3 与外部设备的接线工作：请参照图1接口说明、图2接线说明。
图1 接口说明功率主电输入：左接口为PGND ，右接口为正24V 直流电（范围20V -28V ）从上往下分别为24V 指示灯，智能离网微逆变系统工作开关，24V 板级弱电供电。
指示灯和电源接口均为上正下负（如丝印所示）智能离网微逆变系统220V上电初检时无需测试图2 接线说明注意：此版本为24V 智能离网微逆变系统版本，主功率电源应 设置输入为24V.主功率24V 供电 弱电24V 供电主功率24V 接口弱电24V 接口工作开关接口 主电24V 开关弱电24V 开关工作开关二、【单项功能测试步骤】2.1 上电工作前提条件：按照图1、图2接线并检查无误。
注意事项：接线过程中三个船型开关均处于关闭状态，防止接线时打火步骤：①打开弱电供电设备电源按钮，调节电压至24V；②闭合弱电船型开关；③闭合工作开关。
测试结果判定标准：欠压指示灯按照欠压故障模式闪烁。
测试现象：智能离网微逆变系统此时的状态是处在一个欠压的状态，欠压指示灯按照欠压故障模式闪烁，LED指示显示如图3。
15V指示灯亮12V指示灯亮5VA指示灯亮5VC指示灯5VB指示灯指示灯欠压模式闪图3 LED指示显示2.2 供电电源电压测试前提条件：2.1 上电工作，LED指示灯显示正常。
注意事项：万用表测试电压时，确保表笔与测试点紧密接触。
测试工具：万用表步骤：①用万用表测试板子上各个供电电源电压，需测电压测试点如图4、图5所示；测试结果判定标准：万用表测出每个点的电压与丝印标注值一致（电压误差控制在5%以内）。
4000W离网逆控一体机使用说明书目录一、产品概述 (2)1.2 充电逆变一体机工作原理框架图 (2)1.3 技术指标 (3)1.4 保护功能 (4)二、安装使用 (4)2.1 开箱 (4)2.2 存放 (5)2.3 搬运 (5)2.6 安装................................................................................ 错误!未定义书签。
2.7 使用................................................................................ 错误!未定义书签。
三、安全注意事项 (5)四、常见问题及处理方法 (6)五、技术支持 (6)一、产品概述1.1 简介我公司研发生产的500W、1000W、1500W、2000W、3000W、5000W 离网逆控一体机系统是结合了太阳能充电、市电充电和逆变器为一体的系统；本系统可以由太阳能电池产生的直流电逆变成交流电，同时控制蓄电池的充电，并且具有输入反接保护、输出过载保护、短路保护、过欠压保护等；也可以通过市电给蓄电池充电和市电旁路功能。
本系统的特点是效率高、功能全，体积小、重量轻，是离网型太阳能发电系统的优选产品，可为照明、小功率用电设备提供稳定的电源。
1.2 工作原理框架图1.3 技术指标1.4 保护功能1.5主要特点●输入与输出完全隔离，安全可靠。
●先进的电流控制模式和稳定可靠的电路拓扑结构。
●关键零部件全部采用进口器件，主要技术指标高于国家有关标准。
●保护功能齐全：输入反接、输入过压、欠压、过流、短路、反接、过温。
●多功能接头，更多选择能满足你不同的需求。
●增加智能显示模块，能准确明了地显示系统的工作状态。
●具有旁路功能，可根据需求进行市电与逆变之间切换。
●带有太阳能充电和市电充电两种充电方式。
●安装极为方便，操作非常简单二、安装使用2.1 开箱本产品在出厂前已经经过了严格的检验，但在运输途中可能受损，因此，产品安装之前需要开箱检验。
安徽宜能科技有限公司光伏离网储能充电控制逆变一体机产品使用手册尊敬的客户，感谢您选择使用本公司的产品，在使用本产品之前请仔细阅读以下说明：请保留本手册以备日后查用目录一安全说明 (2)1.1安全标识 (2)1.2安全须知 (2)二产品特性 (3)2.1概述 (3)2.2产品特点 (4)2.3接口定义 (4)三安装 (5)3.1安装注意事项 (5)3.2安装说明 (5)3.3接线 (6)四操作说明 (8)4.1指示灯功能 (8)4.2按键 (9)4.3LCD显示屏 (9)4.4工作模式 (11)4.5常规参数设置 (12)五故障与维护 (14)5.1故障告警指示 (14)5.2系统维护 (15)六保修承诺 (16)七设备参数 (16)八安装尺寸 (19)九装箱清单及通信方式模块附件选配 (21)一安全说明1.1安全标识在本手册中可能出现下列安全符号，它们所代表的含义如下：危险警告注意对于电气电子设备而言，安全涉及到其安装、试运行、操作及维护的全过程。
因此，不正确的使用或是误操作将危害操作者或是第三方的生命和人身安全以及设备安全。
为了避免人员伤亡以及设备的损坏，操作及维修过程中需严格遵守以下所有的危险、警告和注意等安全信息提示。
1.2安全须知警告！对一体机的所有安装操作必须由专业技术人员完成。
专业技术人员须经过专门的培训，完整阅读过本手册并掌握操作相关安全事项。
若非专业人员进行安装操作而造成人员伤害，本公司将不承担相关责任。
若未按本手册中的说明进行安装和操作,导致一体机损坏，将不在本公司质保范围内。
①安装前注意！收到产品时，需先检查一体机在运输过程中有无损坏，若发现问题请立即与我司或运输公司联系。
②安装中在进行一体机安装前，务必确保一体机尚未进行电气连接及通电。
警告！1、放置机器的区域必须与墙体距离大于30CM、有良好通风、远离水、可燃气体和腐蚀剂。
2、机器不宜侧放，应保持右面板进风孔，左板风扇出风孔通畅。
太阳能离网控逆一体机深圳市普顿电力设备有限公司使用说明书敬告用户使用前应详细阅读此说明本产品在设计和生产时已充分考虑到操作者的安全以及产品的安全使用, 否则会人身伤害或事故,所以请严格依照以下说明使用或安装。
1）安装控逆一体机时要由专业人员操作，或由当地经销商协助完成。
2）确认输入直流电源电压范围是否符合要求即+15%，电压极性是否正确。
确认负载设备电压是否是单相230VAC(或110VAC或其他定制)，功率应不大于控逆一体机额定输出功率。
3）勿将液体流入控逆一体机内部，或用湿布擦机器外壳。
机器运行时人体不能直接接触控逆一体机输入输出端子，尤其湿手，否则造成触电伤害。
4）正常运行的控逆一体机如需变动其工作环境，不可自行改变其连线，应由专业人员或经销商确认、操作。
5）控逆一体机运行环境应在通风良好、温度范围0至45度环境使用，应远离明火源以及日光直射的位置。
不能在结露，灰尘环境下运行。
在使用过程中有一定的发热量属正常现象、但要保持安装环境的通风散热、干净清洁，特别不能阻塞通风孔。
6）未成年人不得使用本产品。
7）确认控逆一体机地线可靠连接，线径应符合安全使用条件，连接线尽可能缩短8）请不要自行打开控逆一体机机箱，否则我方将不承担保修事宜9）请保存好本说明书，作为日后参阅一、普顿控逆一体机简介PD逆变器和太阳能充放电控制器一体化设计简称控逆一体机;这是一款具有高性能、高可靠性、带载能力强、保护完善、智能充电管理功能的控逆电源，用于直流电压等级12V,24V,48V的逆变电源场合；可为商务、家用、工作站、家电设备、空调设备、单相动力设备、工业设备等提供可靠的正弦波电源。
总之它是一款功能强大，适用范围广泛的一款智能工频控逆电源。
二、普顿控逆一体机特点1、高性能、带载能力强一采用美国最先进逆变技术，供电质量高，适应各种负载，比如马达、空调、电钻、日光灯、气体灯等家电设备，通信设备，工业设备。
2、高可靠一采用先进技术和冗余设计，并配置工频变压器,由CPU控制，选用优质元器件精心制造，性能稳定，可靠性高,售后率不高于1/3000。
逆变储能电源逆变储能电源(PD系列)产品规格书深圳普顿电力设备有限公司使用环境条件：逆变电源的工作环境应无导电爆炸尘埃，应无腐蚀金属和破坏绝缘的气体与蒸汽，应通风良好并远离热源。
a)工作温度：-20℃～50℃；b)相对湿度：≤90%（40℃±2℃）；c)贮运温度：-40℃～70℃；贮运相对湿度：≤93%（40℃±2℃）；d)大气压力：70～106kPa。
警告：所有接线必须拧紧作业！不要拆卸逆变电源的任何外壳或器件。
设备内部零件带有高电压或存有高能量的危险！本系列逆变电源市电输入（AC INPUT）与交流输出（AC OUTPUT）禁止接反,零线禁止共用！注意：未经许可本产品不可以用于维持生命的设备,如生命仪。
本逆变器不适宜用于特殊高精密电子设备，需经专业技术人员确认方可投入运行。
如果用于计算机负载，计算机的内置电源应选用优质电源。
执行技术标准：GB/T 191-2008 包装储运图示标志GB/T 20626.1 特殊环境条件高原电工电子产品第1部分通用技术要求GB/T 19666 阻燃和耐火电线电缆通则GB/T 4025 人机界面标志标识的基本和安全规则指示器和操作器的编码规则GB/T 9254 信息技术设备的无线电骚扰限值和测量方法GB/T 3859.3 半导体变流器变压器和电抗器GB/T 3859.1 半导体变流器通用要求和电网换相变流器第1-1部分：基本要求规范GB/T 3859.2 半导体变流器通用要求和电网换相变流器第1-2部分：应用导则GB 4943.1 信息技术设备安全第1部分：通用要求GB/T 15934 电器附件电线组件和互连电线组件GB/T 17626.2 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T 17618 信息技术设备抗扰度限值和测量方法GB/T 14715 信息技术设备用不间断电源通用规范YD/T 1095-2018 通信用交流不间断电源(UPS)一、正弦波逆变电源主要特点●采用CPU控制，线路简捷、可靠；智能开关机，自动化程度高，操作方便；●采用PWM脉宽调制技术，输出为稳频稳压、滤除杂讯、失真度低的纯净正弦波；●界面友好采用LCD液晶显示:工作状态、市电电压、输出电压，电池电压、频率、负载功率、等信息清晰明了；并且有声光故障报警、指示故障等功能。
（敬请用户使用前应详细阅读此使用说明）深圳市普顿电力设备有限公司使用说明书请严格依照以下说明使用或安装：1、安装逆变电源时要专业人员操作或当地经销商协助完成。
2、确认输入直流电压范围是否符合要求即+15% ，电源极性是否正确。
3、确认负载设备电压等级，功率应不大于逆变电源额定输出功率。
4、勿将液体流入逆变电源内部，或用湿布擦机器外壳。
机器运行时人体不能直接接触逆变电源输入输出端子，尤其是湿手，否则造成触电伤害。
5、正常运行的逆变电源如需变动其工作环境，不可自行改变其连线，应由专业人员或经销商确认操作。
6、逆变电源运行环境应在通风良好、温度范围-20至45度环境使用，应远离明火源以及日光直射的位置。
不能在结露，灰尘环境下运行。
在使用过程中有一定的发热量属正常现象、但要保持安装环境的通风散热、干净清洁，特别不能阻塞通风孔。
7、未成年人不得使用本产品。
8、确认逆变电源地线可靠连接，火线和零线不能接反，线径应符合安全使用条件，连接线尽可能缩短。
9、请不要自行打开逆变电源机箱，否则我方将不承担保修事宜。
10、请保存好本说明书，作为日后参阅。
注意:A、未经许可本产品不可以用于维持生命的设备。
B、本逆变电源不适宜用于超高精密电子设备，需先经专业技术人员确认方可投入运行。
C、如果用于计算机负载，计算机的内置电源应选用品牌电源。
警告！严禁蓄电池反接，严禁火线和零线接反。
严禁在有易燃性、易爆性气体的环境下使用，谨防火花！连接顺序，务必是先接蓄电池，后接电池板；严禁颠倒顺序。
一、PD-A1系列太阳能逆变电源介绍本系列逆变电源结合目前逆变电源的优点和缺点进行升级优化、全面改进，并且采用最新的工频逆变电路方案而设计，具备高转换效率、高稳定性、超低损耗、超强带载能力、超强抗干扰能力的特性；可为商业、工业、民用、军用、电信设备等提供可靠的正弦波交流电源。
适用于直流电压为DC12V，DC24V，DC48V，DC72V的光伏离网发电场合，主要用于空调、电视、收银机、冰箱、洗衣机、电脑、电动工具、照明、工业设备、电信设备等各类负载。
太阳能逆变器(带市电充电)二、产品功能介绍1:产品原理图2:产品原理说明(交流主供/直流主供,可以在面板自行选择)A、交流主供（市电优先模式）步骤1：当有市电时，市电旁路直接输出，并且同时为蓄电池充电；步骤2：当市电突然停电或异常，在5ms内系统自动切换至逆变供电，确保负载持续工作；步骤3：当市电恢复后，系统自动切换至市电供电，同时为蓄电池充电；说明：光伏板在发电情况下,就给电池充电，直至电池充满；B、直流主供（逆变优先模式）（以12V电池模式举例如下,其他电压等级对应翻倍）主用于光伏给电池充电，市电为互补充电，市电当备用电源。
步骤1：当有市电OK时，只要电池电压高于11V，逆变电源将逆变输出；（此功能主要实现光伏发电优先）步骤2：当电池放电至11V，逆变电源将自动切换至市电旁路输出，同时市电给电池辅助充电；（电池欠压了说明光伏发电量不够使用，此功能主要实现市电互补充电、保证用电设备持续使用和延长电池使用寿命，不要市电充电，可以在面板取消）。
步骤3：当光伏板或市电通过逆变电源给电池充电至13.5V（或转恒压模式，或转浮充模式）时，逆变电源将自动切换至逆变模式输出（此功能主要实现光伏发电优先）。
步骤4：当市电故障、光伏发电又不够时，并且电池电压低于10V，逆变器将关闭输出。
如果此时市电转为正常，逆变电源将自动开机实现旁路输出同时给电池充电。
如果市电还不正常，光伏给电池充电至12V时，逆变器将自动开机、逆变模式输出。
3、市电大功率智能充电功能说明：1）可以给不同种类的电瓶充电，具体请查看产品参数：（说明书第五条）2）充电方式为三阶段式智能充电：段I：用最大恒定电流快速充电，以尽快激活电池、提升备用电力。
（恒流充电）段III：当侦测到电池充满时，会转用浮充电压以维持电池长久在满电量状态，并且自动检测电池电量，充电完成自动停止工作节省电力。
（浮充）4、节能模式（节电模式侦测时间5S）：当开关在节能模式下，空耗为1W～6W之间，只有芯片在工作，逆变电源在节能状态下进行自动循环检测，当连接的负载大于30W后，系统会在5S内自动开机进入正常工作模式，为负载供电；当卸载（负载小于30W）后，5S内自动进入节能状态；此功能大大减少了系统不必要的电量浪费，最大可能的减小空耗。
三、产品特性1、纯正弦波输出；不伤害用电设备,有效保护负载;自带UPS转换功能,高速转换,转换时间小于5ms;确保用电的不间断性；2、CPU管理，智能控制，模块式组成，售后维护更方便；3、LED+LCD显示，可以直观的显示机器的全部运行参数；4、高转换效率，半载环境下转换效率达90-95%;市电环境下达99%以上；低空耗，在节能模式状态下，损耗在1W~6W之间，高效节能；5、增加市电辅助充电功能;充电功能强大，三阶段式智能充电，可为不同类型的电池充电，如密封铅酸电池，开放式铅酸电池，胶体电池等8种电池，注：锂电池需要根据客户使用的规格，在出厂前设置；6、智能温度控制风扇，更节能，寿命更长；7、本系列产品带载能力、抗冲击能力超强，如带动水泵，空调，冰箱等任何负载；额定功率1KW 逆变器，可以带动1P空调，额定功率2KW逆变器可以带动2P空调，3KW逆变器可以带动3P空调等；8、采用最先进工频电路设计，采用全新顶级电子料，系统稳定性好，故障率低，寿命长，一般正常使用寿命可以达到八年以上；9、完善的保护功能：低压保护，高压保护，高温保护，短路保护，漏电保护，过流保护，过载保护，低压恢复，高压恢复，智能温控风扇，故障告警，故障自恢复等全面保护；10、工频结构设计，抗谐波干扰，不受感性负载谐波干扰，更安全更稳定；11、频率50HZ/60HZ可选择，AC优先/DC优先可选择，故障信息显示，功能更全面，使用更方便；12、铜质变压器、铜质电池接线端柱、大电流接线端子、全铜线材、高密度三防漆电路板（防尘、防潮、防虫）、双滚珠直流静音风扇、超大LCD显示屏、全部采用全新顶级电子配件，高档包装，安全、高效、高档；四、太阳能逆变电源规格型号五、太阳能逆变电源技术参数六、电池型号设置由于蓄电池类型繁多，不同类型的电池充电参数有差别，为了有效地保护蓄电池，特此在面板上设七、市电充电模式规格八、太阳能逆变电源状态说明1、带液晶机箱面板说明2、液晶显示界面内容如下 ⑴ 中文显示界面内容故障状态说明：故障：TX 000000 “TX”代表显示器与逆变器主机通讯不上，内部线路连接故障。
如：故障显示为：“100000”说明当前故障为：电池欠压如果逆变器正常将显示“系统正常”3 、常规机箱指示灯说明节电模式开启第一个绿色指示灯亮表示在节电模式下(节电时负载≦30W) 市电模式第二个绿色LED指示灯亮表示在交流供电模式下逆变状态第三个黄色LED指示灯亮表示在逆变供电模式下充电第四个绿色LED指示灯亮表示在市电充电状态下故障第五个红色LED指示灯亮表示逆变电源有故障电池类型蓝色0-9档调节定位器,为电池类型选择(参见说明书第六条,电池型号设置)频率及模式选择红色2P拔码开关:拔到50,表示输出50HZ;拔到60,表示输出60HZ;红色2P拔码开关:拔到AC,优先使用交流供电(交流优先);拔到DC,优先使用电池供电(直流优先);翻页未使用(指示灯显示机型没有用处)4、报警及保护说明故障报警电压过低红色指示灯亮, 蜂鸣器每5秒响0.5秒电压过高红色指示灯亮, 蜂鸣器每1秒响0.5秒,60秒后关闭输出.逆变模式下过载110%< 负载<125% ，14分钟之内警报不响，第15分钟每5秒响一次，1分钟后关闭输出；125% <负载<150% ，每1秒响0.5秒，1分钟后关闭输出；负载>150% ，20秒后关闭输出B0 通讯故障（0-正常 1-故障）TX 000000 B1 电池欠压（0-正常 1-故障）100000 B2 逆变器故障（0-正常 1-故障）010000 B3 风扇故障（0-正常 1-故障）001000 B4 输出过载（0-正常 1-故障）000100 B5 输出短路（0-正常 1-故障）000010 B6 电池故障（0-正常 1-故障）0000012、立式箱体1-6KW接线使用说明3、300W-6KW定义说明：直流输入端口（电池接口）请注意:直流电压等级！①、“DC-”负极（接电池负极）黑色接线柱②、“DC+”正极（接电池正极）红色接线柱③、“Remote pPDt”信号指示、控制接口及后台RS232 (具体作用根据机型而定)④、“E”地⑤、“Charger input protect”市电输入充电过流保护器⑥、“PDerter output protect ”逆变电源输出过流保护器 交流输入、输出端口 请注意:交流电压等级！ ⑦、“AC INPUT ” 交流输入 ： “L ” 火线 “N ”零线 “E ”地（机壳） ⑧、“AC OUTPUT ”交流输出 ： “L ” 火线 “N ”零线 “E ”地（机壳） ⑨、“AC OUTPUT ”交流输出 ：万能插座 最大允许电流8A特别提醒：请勿将交流输入与输出接反、火线及零线接反、直流输入正负接反！4、立式箱体 7-12KW 接线使用说明L2L EN L1N1AC INPUTAC OUTPUTN2EDC-DC+Charger input protectInverter output protectSolar / UPS Inverter ＆ ChargerAC OUTPUTMAX 8AAC OUTPUTMAX 8AAC IN SWAC OUT SWRemote portRS2325、7-12KW 定义说明： ①、“DC-”负极 （电池负极）黑色接线柱 ②、“DC+”正极（电池正极）红色接线柱 ③、“Remote pPDt ”控制接口(具体作用根据机型而定) DB-9-6、DB-9-7、DB-9-8、DB-9-9 ④“RS232”后台RS232 DB-9-2 TX DB-9-3 RXDB-9-5 GND⑤⑥⑩ “AC OUTPUT ” 2路万能插座输出（每一路最大输出值8A ），“AC OUTPUT ” 2路端子交流输出 “L1、L2” 火线 “N1、N2”零线 “E ”地 ⑦ “AC INPUT SW ” 交流输入空气开关 ⑧ “AC OUTPUT SW ”交流输出空气开关 ⑨、“AC INPUT ”交流输入 ： “L ”火线 “N ”零线 “E ”地（机壳）11526478913101211“PDerter output protect ”逆变器输出过流保护器 12“Charger input protect ”市电输入充电过流保护器特别提醒：请勿将交流输入与输出接反，火线及零线接反，直流输入正负接反！十、温控风扇智能控制说明（直流主供）控制 进入控制 离开控制转速散热器温度T ≤60℃ T ﹥65℃ OFF 65℃≤T ﹤85℃ T ≤60℃或T ≥85℃ 50% T ﹥85℃ T ≤80℃ 100% 充电电流 I ≤15% I ≥20%OFF 20%﹤I ≤50%Max I ≤15%或I ≥50% Max50% I ﹥50%Max I ≤40%Max 100% 负载百分比 （逆变模式）Loa d ﹤30% Loa d ≥30%OFF 30%≤Load ﹤50% Load ≤20%或Load ≥50% 50% Loa d ≥50% Loa d ≤40%100% 系统温度55℃﹥T ≥42℃50% T ≥55℃100%备注：√指示灯亮，×指示灯灭。
