光伏储能一体化充电站设计方案:项目名称：项目编号：版本：日期：…拟制：^审阅：批准：目录1 技术方案概述 (3)1.1 项目基本情况 (3)1.2 遵循及参考标准 (4)1.3 系统拓扑结构 (5)1.4 系统特点 (6)2 系统设备介绍 (7)2.1 250K W并离网型储能变流器 (7)2.1.1 EAPCS250K型储能变流器特点 (7)2.1.2 EAPCS250K型并离网逆变器技术参数 (7)2.1.3 电路原理图 (8)2.1.4 通讯方式 (9)2.2 50K_DCDC变换器 (9)2.2.1 50K_DCDC变换器特点 (9)2.2.2 50K_DCDC变换器技术参数 (10)2.3 光智能光伏阵列汇流箱 (11)2.3.1汇流箱简介 (11)2.3.2汇流箱参数 (12)2.4 光伏组件系统 (13)2.4.1 270Wp光伏组件 (13)2.5 60KW双向充电桩 (15)2.5.1 60KW充电柱概述 (15)2.5.2 充电桩功能与特点 (15)2.5.3 EVDC-60KW充电桩技术参数 (16)2.6 消防系统 (17)2.7 微网能量管理系统 (17)2.7.1 能量管理 (18)2.7.2 光电预测 (19)2.7.3 负荷预测 (19)2.7.4 储能调度 (20)2.7.5 购售计划 (20)2.7.6 管理策略 (20)2.8 动环监控系统 (22)2.9 电池系统 (23)2.9.1 电池组 (23)2.9.2电池模组与电池架设计 (23)2.9.3电池系统参数表 (24)2.10 定制集装箱 (25)3 设备采购信息介绍 (26)1 技术方案概述（1）项目主要包括：1台250kW并离网型储能变流器（PCS），4个50kW的DC/DC模块，（2）长春年平均日照时间为4.8h，光伏系统占地面积200㎡，采用自发自用。
（3）储能系统采用集装箱方案，箱内集成储能变流器、DC/DC变换系统、电池系统、电池管理系统、能量管理系统、交流配电柜、动环监控系统和自动消防系统等设备。

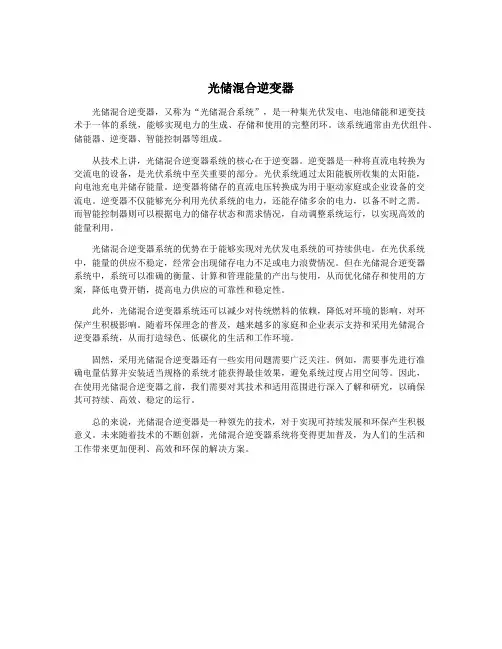

光储混合逆变器光储混合逆变器，又称为“光储混合系统”，是一种集光伏发电、电池储能和逆变技术于一体的系统，能够实现电力的生成、存储和使用的完整闭环。
该系统通常由光伏组件、储能器、逆变器、智能控制器等组成。
从技术上讲，光储混合逆变器系统的核心在于逆变器。
逆变器是一种将直流电转换为交流电的设备，是光伏系统中至关重要的部分。
光伏系统通过太阳能板所收集的太阳能，向电池充电并储存能量。
逆变器将储存的直流电压转换成为用于驱动家庭或企业设备的交流电。
逆变器不仅能够充分利用光伏系统的电力，还能存储多余的电力，以备不时之需。
而智能控制器则可以根据电力的储存状态和需求情况，自动调整系统运行，以实现高效的能量利用。
光储混合逆变器系统的优势在于能够实现对光伏发电系统的可持续供电。
在光伏系统中，能量的供应不稳定，经常会出现储存电力不足或电力浪费情况。
但在光储混合逆变器系统中，系统可以准确的衡量、计算和管理能量的产出与使用，从而优化储存和使用的方案，降低电费开销，提高电力供应的可靠性和稳定性。
此外，光储混合逆变器系统还可以减少对传统燃料的依赖，降低对环境的影响，对环保产生积极影响。
随着环保理念的普及，越来越多的家庭和企业表示支持和采用光储混合逆变器系统，从而打造绿色、低碳化的生活和工作环境。
固然，采用光储混合逆变器还有一些实用问题需要广泛关注。
例如，需要事先进行准确电量估算并安装适当规格的系统才能获得最佳效果，避免系统过度占用空间等。
因此，在使用光储混合逆变器之前，我们需要对其技术和适用范围进行深入了解和研究，以确保其可持续、高效、稳定的运行。
总的来说，光储混合逆变器是一种领先的技术，对于实现可持续发展和环保产生积极意义。
未来随着技术的不断创新，光储混合逆变器系统将变得更加普及，为人们的生活和工作带来更加便利、高效和环保的解决方案。
安徽宜能科技有限公司光伏离网储能充电控制逆变一体机产品使用手册尊敬的客户，感谢您选择使用本公司的产品，在使用本产品之前请仔细阅读以下说明：请保留本手册以备日后查用目录一安全说明 (2)1.1安全标识 (2)1.2安全须知 (2)二产品特性 (3)2.1概述 (3)2.2产品特点 (4)2.3接口定义 (4)三安装 (5)3.1安装注意事项 (5)3.2安装说明 (5)3.3接线 (6)四操作说明 (8)4.1指示灯功能 (8)4.2按键 (9)4.3LCD显示屏 (9)4.4工作模式 (11)4.5常规参数设置 (12)五故障与维护 (14)5.1故障告警指示 (14)5.2系统维护 (15)六保修承诺 (16)七设备参数 (16)八安装尺寸 (19)九装箱清单及通信方式模块附件选配 (21)一安全说明1.1安全标识在本手册中可能出现下列安全符号，它们所代表的含义如下：危险警告注意对于电气电子设备而言，安全涉及到其安装、试运行、操作及维护的全过程。
因此，不正确的使用或是误操作将危害操作者或是第三方的生命和人身安全以及设备安全。
为了避免人员伤亡以及设备的损坏，操作及维修过程中需严格遵守以下所有的危险、警告和注意等安全信息提示。
1.2安全须知警告！对一体机的所有安装操作必须由专业技术人员完成。
专业技术人员须经过专门的培训，完整阅读过本手册并掌握操作相关安全事项。
若非专业人员进行安装操作而造成人员伤害，本公司将不承担相关责任。
若未按本手册中的说明进行安装和操作,导致一体机损坏，将不在本公司质保范围内。
①安装前注意！收到产品时，需先检查一体机在运输过程中有无损坏，若发现问题请立即与我司或运输公司联系。
②安装中在进行一体机安装前，务必确保一体机尚未进行电气连接及通电。
警告！1、放置机器的区域必须与墙体距离大于30CM、有良好通风、远离水、可燃气体和腐蚀剂。
2、机器不宜侧放，应保持右面板进风孔，左板风扇出风孔通畅。
储能逆变器简介经典（一）引言概述：储能逆变器是一种重要的电力电子设备，在电力系统中广泛应用。
其主要功能是将电能转化为储能形式，并在需要时将储能形式的电能转换为直流电能供应给负载。
本文将对储能逆变器进行简要介绍，主要包括储能逆变器的基本原理、工作模式、逆变器种类、应用场景和现有技术的发展趋势等内容。
1. 储能逆变器的基本原理- 储能逆变器是基于能量存储原理工作的设备，其工作原理可简单分为储能和逆变两个阶段。
- 储能阶段通过调节输入电源的功率来将电能转化为储能形式，通常使用电池或超级电容器作为储能装置。
- 逆变阶段将储能形式的电能按照负载要求进行逆变，即将直流电能转换为交流电能，以满足负载对电能波形、频率和电压等方面的需求。
2. 储能逆变器的工作模式- 储能逆变器根据其工作模式可分为离网模式和并网模式。
- 离网模式下，储能逆变器与电网完全隔离，通过自身储能源供电，适用于无电网或弱电网环境。
- 并网模式下，储能逆变器将存储的电能并网供应，实现储能与电网之间的互联互通，适用于对电网电能进行调节和优化的场景。
3. 储能逆变器的种类- 储能逆变器根据其输出电压类型可分为低压直流逆变器、中压直流逆变器和高压直流逆变器。
- 根据其变流器结构可分为单级逆变器和多级逆变器。
- 根据其功率容量可分为小功率逆变器、中功率逆变器和大功率逆变器。
4. 储能逆变器的应用场景- 储能逆变器广泛用于新能源发电系统、微电网系统、电动汽车和工业储能等领域。
- 在新能源发电系统中，储能逆变器可用于实现电能转换、电网接入和储能系统管理等功能。
- 在微电网系统中，储能逆变器作为储能设备的核心部分，能够实现电能存储和输出。
5. 储能逆变器的发展趋势- 储能逆变器正朝着高效率、高可靠性和智能化方向发展。
- 新一代储能逆变器将更加注重能量损耗的降低和能量转换的效率提升。
- 储能逆变器还将更加注重对电网的响应速度和可靠性，以更好地适应电网的要求。
太阳能储能逆变控制一体机产品手册产品型号HF4830S60|HF4840S60|HF4850S80HF4825U60|HF4830U60|HF4835U80重要的安全说明请保留本手册以备日后查用本手册中包含了HF系列太阳能储能逆变控制一体机所有的安全、安装以及操作说明。
安装使用之前请仔细阅读手册中的所有说明和注意事项。
一体机内部有非安全电压，为避免人身伤害，用户不要自行拆卸，如需维修应联系本公司专业维修人员。
请勿将一体机放置儿童可触碰的地方。
请勿将一体机安装在潮湿、油腻、易燃易爆或粉尘大量聚集等恶劣环境中。
市电输入和交流输出为高压电，请勿触摸接线处。
一体机工作时，外壳温度会很高，请勿触摸。
一体机工作时，请不要打开端子保护盖。
建议在一体机外部安装合适的保险或断路器。
在安装和调整一体机的接线前务必断开光伏阵列、市电和蓄电池端子附近的保险或断路器。
安装之后检查所有的线路连接是否紧实，避免由于虚接而造成热量聚集发生危险。
一体机为离网型，负载设备输入电源需确认此一体机为唯一输入设备，禁止与其它输入交流电源并联使用，避免造成损坏。
目录1.基本资料 (4)1.1产品概述及特点 (4)1.2基本系统介绍 (5)1.3产品特征 (6)2.安装说明 (7)2.1安装注意事项 (7)2.2接线规格和断路器选型 (8)2.3安装及连线 (10)3.工作模式 (14)3.1充电模式 (14)3.2输出模式 (15)4.LCD屏操作说明 (17)5.其他功能 (26)5.1干结点功能 (26)5.2RS485通信功能 (26)5.3CAN通信功能 (26)5.4USB通信功能 (26)6.保护 (27)6.1具备的保护功能 (27)6.2故障代码含义 (28)6.3部分故障排除措施 (29)7.系统维护 (30)8.技术参数 (31)1.基本资料1.1产品概述及特点HF系列是集太阳能储能&市电充电储能、交流正弦波输出于一体的新型混合太阳能储能逆变控制一体机，采用DSP控制，通过先进的控制算法，具有高响应速度、高可靠性和高工业化标准等特点。

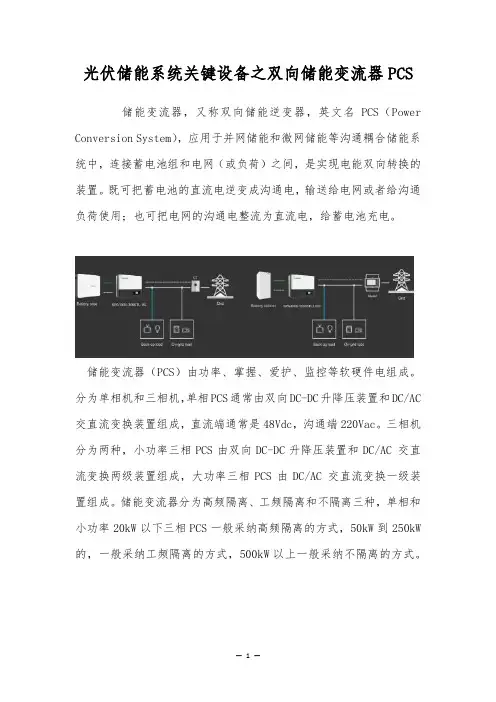

双向储能变流器pcs的三种工作模式：并网、离网以及混合模式储能系统是电力生产过程中一个重要组成部分。
储能系统可以有效地进行削峰平谷，平滑负荷，促进可再生能源的应用；可以调峰调频，提高电力系统运行稳定性；可以有效的利用电力设备，降低供电成本。
储能系统对智能电网的建设具有重大的战略意义。
双向储能变流器pcs是电网与储能装置之间的接口，适用于需要动态储能的应用场合（并网系统、离网系统和混合系统），在电能富余时将电能存储，电能不足时将存储的电能变流后向电网输出，或在微网中作为主电源支撑微网运行。
双向储能变流器pcs产品用于储能系统中，通过与储能组件与公共电网连接，在电网负荷低谷期，将电网中的交流电能转换成直流电能，给储能组件充电，在电网负荷高峰期，又将储能组件中直流电能转换满足电网要求的交流电能，回馈到公共电网中，起到削峰填谷的功能。
保证电网的正常运行。
以双向变流为基本特点，能够应用在并网和离网等场合，具有一系列特殊性能、功能的变流器。
实现储能与电网的柔性接口，适合智能电网建设。
储能变流器的工作原理是交、直流侧可控的四象限运行的变流装置，实现对电能的交直流双向转换。
该原理就是通过微网监控指令进行恒功率或恒流控制，给电池充电或放电，同时平滑风电、太阳能等波动性电源的输出。
PCS采用双闭环控制和SPWM脉冲调制方法，能够精确快速地调节输出电压、频率、有功和无功功率。
双向储能变流器pcs可以通过快速的电能存储来响应负荷的波动，吸收多余的能量或补充缺额的能量，实现大功率的动态调节，很好地适应频率调节和电压功率因数的校正，从而提高系统运行的稳定性。
双向储能变流器pcs的工作模式分为并网模式、离网模式和混合模式。
1.并网模式并网模式下包括充电功能和放电功能，此时用户可以选择自动模式和手动模式。
在自动模式下，如果用户选择并网充电或放电状态，储能逆变器将以之前设定好的值对蓄电池进行充电或放电。
在手动模式下，用户可以通过手动修改充电或放电电流、电压和时间值，使储能逆变器工作在设定的充电或放电状态。
版本：A130kW光储一体机技术手册四川科陆新能电气有限公司2014年3月目录1范围 (1)2概述 (1)3技术规格 (2)3.1技术规格参数 (2)3.2主电路拓扑 (3)3.3效率曲线 (4)3.4高海拔降额表 (4)3.5外形尺寸 (4)4设备性能 (6)4.1功能特性 (6)4.2工作模式 (8)5应用指南 (9)5.1离网电站 (9)5.2分布式电源 (10)5.2.1并网发电 (11)5.2.2储能电站 (11)5.2.3后备电源 (12)30kW光储一体机技术手册1范围本技术手册对30kW光储一体机进行产品技术描述和应用简介。
2概述光储一体机是一种应用于光伏发电系统中实现直流/交流电能转换的设备，采用电力电子控制技术，将光伏组件发出的直流电能按控制需要向储能蓄电池进行充电，并通过DC/AC变换技术输出满足标准要求的交流电能向负载供电。
设备具有工作模式动态可调，并离网模式切换，光伏能量最大功率跟踪，以及对储能蓄电池精细管理等功能和特点，可广泛应用于离网光伏电站、分布式后备电源、储能电站等场合。
图2-1 离网光储电站系统示意图光储一体机采用四象限变流技术，实现交流系统和直流系统的能量双向流动；设备集成光伏汇流功能并支持对储能电池进行充放电管理；交流侧采用电压定向矢量控制策略；系统具有输入输出功率因数可调、自动软启动和光伏能量最大功率跟踪等功能。
3技术规格3.1技术规格参数表3-1 30kW光储一体机技术参数极性反接保护具备过载保护具备低电压穿越功能具备对蓄电池组的保护具备输出直流分量超标保护具备常规参数最大效率96.0%欧洲效率95.1%隔离方式隔离变压器绝缘电阻＞10MΩ绝缘强度4011VDC/60S防护等级IP23噪音<80dB工作温度范围-35℃～55℃相对湿度0-95% 无凝露冷却方式智能强制风冷最高海拔6000m（＞4000m需降额运行）显示7寸LCD触控屏通讯RS485/以太网/CAN2.0尺寸（宽×高×深）800×1800×600mm型式柜式重量600kg注：蓄电池组串电压和光伏组串电压可接入范围为220V-850V，但在设备安装时和光伏组串开路电压不应大于蓄电池组串标称电压+350V，应当尽可能接近，以保持设备效率最高。
Growatt商用储能产品宣讲Growatt商用储能产品PCS双向变流器HPS光储一体机案例古瑞瓦特大机储能有以下两个系列：PCS系列双向变流器HPS系列光储一体机P CS单机有50,100,250,500四个功率等级；多台并联可以组成更大功率等级。
HPS有30,50,100,120,150五个功率等级。
4台PCS500并联组成的2MW集装箱方案储能Growatt商用储能产品PCS双向变流器HPS光储一体机案例PCS相当于一个电池充放电控制器。
本身只有电池和交流输出（入）两个接口。
通常情况下需要跟旁路柜一起使用才能组成完整的系统。
旁路柜上有光伏逆变器，PCS，负载，电网（和发电机，选配）接口。
同时有静态开关用于离并网的无缝切换。
PCS 旁路柜PCS主要应用场景如下：1.做备用电源；2.优化电能质量3.调压调频4.削除尖峰负荷；5.负载搬移；6.优化新能源输出曲线；7.旋转备用；8.做黑启动电源；9.组成离网系统，减少柴油发电机运行费用；10.组成智能微网系统；做备用电源优化电能质量电网出现异常时，通过旁路柜切断与电网连接，由PCS放电供应负载。
PCS输出是纯正弦波波形，具有近乎完美的电能质量。
调压调频PCS可以根据预先设定的逻辑或者接收电网调节指令，对电网提供有功，无功支持，参与电网的调压调频，维持电网的稳定运行。
削除尖峰负载搬移负载出现尖峰负载时，PCS能跟踪负载变化，及时放电，削除该尖峰。
从而减少电网负担，维持负载正常运行。
PCS还可以根据预设的峰谷电价的时间段，在峰期时放电，谷期时充电，将峰期负载搬移到谷期，帮客户通过合理利用分时电价来节省电费支出。
优化新能源输出曲线可再生能源发电受环境因素影响较大，输出很不稳定，对电网会有冲击。
PCS储能系统可以跟踪可再生能源发电输出的曲线，削除尖峰，填平低谷，使其输出变成一个可控的曲线，减少对电网的冲击。
对于一些限风限电的曲线，PCS储能系统可以将电网无法消纳的部分能量先储存起来，减少资源浪费。
光储充一体逆变器
光储充一体逆变器是一种将光伏发电系统、储能电池和充电桩集成为一体的设备。
其核心产品是逆变器，主要用于将光伏发电系统产生的电力进行转换，将储能电池和电网进行连接，通过交直流电双向变换和对储能电池充放电过程的控制，实现发电系统余电存储，并在电能不足时进行释放供电。
光储充一体逆变器具有以下特点：
1.双向电流变换：与传统的并网逆变器不同，光储充一体逆变器需要实现双向电流变换，技术难度更大，安全性要求更高。
2.集成度高：光储充一体逆变器集成了光伏发电、储能电池和充电桩等多种功能，可以为用户提供一站式的能源解决方案。
3.适应性强：光储充一体逆变器适用于多种场景，如户用、小型工商业等，可以根据用户需求进行定制化设计。
4.节能环保：光储充一体逆变器利用光伏发电，可以有效减少对传统能源的依赖，降低碳排放，符合国家节能减排的方针。
总之，光储充一体逆变器是一种具有前瞻性的产品，未来随着新能源产业的发展和技术的不断进步，其应用前景将更加广阔。
