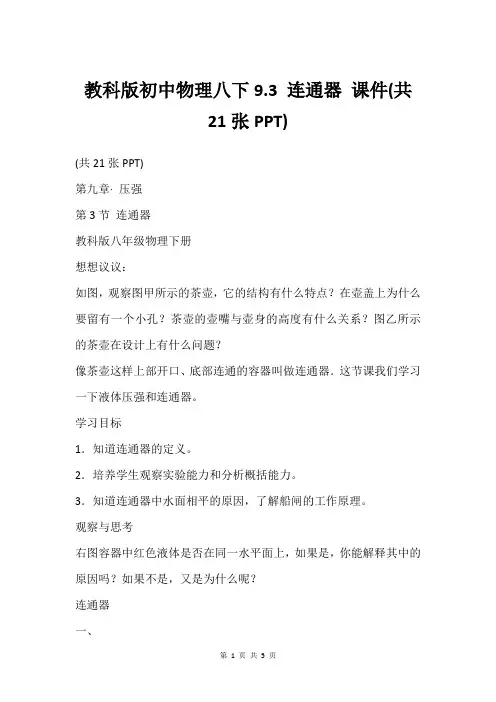

教科版初中物理八下9.3 连通器课件(共21张PPT)(共21张PPT)第九章· 压强第3节连通器教科版八年级物理下册想想议议：如图，观察图甲所示的茶壶，它的结构有什么特点？在壶盖上为什么要留有一个小孔？茶壶的壶嘴与壶身的高度有什么关系？图乙所示的茶壶在设计上有什么问题？像茶壶这样上部开口、底部连通的容器叫做连通器．这节课我们学习一下液体压强和连通器。
学习目标1．知道连通器的定义。
2．培养学生观察实验能力和分析概括能力。
3．知道连通器中水面相平的原因，了解船闸的工作原理。
观察与思考右图容器中红色液体是否在同一水平面上，如果是，你能解释其中的原因吗？如果不是，又是为什么呢？连通器一、1。
上端开口，下端连通的容器，叫做连通器。
2。
连通器里的液体不流动时，各个容器里的液面高度总是相同的。
连通器的特点连通器里如果只有一种液体，在液体不流动的情况下，连通器各容器的液体总保持相平。
连通器内液面相平的条件：同种液体，液体静止，各部分直接与大气接触。
证明：液体静止，设想U形管下部正中有一小液片AB，且F左=F右,又因为S左=S右,由P=F/S可知p左=p右，即ρgh左=ρgh右,所以h左=h右,左右两管中的液面相平。
p左p右AB复习：液体内部存在压强。
在液体内部的同一深度处，向各个方向的压强都相等。
深度越深，压强越大。
液体内部压强的大小还跟液体的密度有关，在深度相同时，液体的密度越大，压强越大。
连通器的应用1.上端开口、下端连通的容器叫做连通器。
2.连通器的特点：连通器里装同种液体，当液体不流动时，连通器各部分中的液面总是相平的。
p2p1h2h1假设容器底部有一竖直膜片，分析图中p1与p2的大小。
如果p1、p2大小不相等，会发生什么现象？右侧液面下降，最后当液体静止时，两侧液面相平。
3.连通器的应用水位计自来水供水系统连通器的应用船闸是利用连通器原理工作的船闸三1.打开上游阀门A，闸室和上游水道构成了一个连通器。
