工控领域最流行的九大现场总线目前国际上有40多种现场总线，但没有任何一种现场总线能覆盖所有的应用面，按其传输数据的大小可分为3类：传感器总线（sensorbus），属于位传输；设备总线（devicebus），属于字节传输；现场总线，属于数据流传输。
1、FF现场总线基金会是由WORLDFIPNA（北美部分，不包括欧洲）和ISPFoundation 于1994年6月联合成立的，它是一个国际性的组织，其目标是建立单一的、开放的、可互操作的现场总线国际标准。
这个组织给予了IEC现场总线标准起草工作组以强大的支持。
这个组织目前有l00多成员单位，包括了全世界主要的过程控制产品及系统的生产公司。
1997年4月这个组织在中国成立了中国仪协现场总线专业委员会（CFC）。
致力于这项技术在中国的推广应用。
FF成立的时间比较晚，在推出自己的产品和把这项技术完整地应用到工程上相对于PROFIBUS和WORLDFIP要晚。
但是正由于FF是 1992年9月成立的，是以FisherRosemount公司为核心的ISP（可互操作系统协议）与WORLDFIPNA两大组织合并而成的，因此这个组织具有相当实力：目前FF在IEC现场总线标准的制订过程中起着举足轻重的作用。
现场总线基金会自成立以来，经过十年的发展，已经形成了一个开放的、全数字化的工业通信系统，并在上世纪末开始进入中国市场，推动了中国的工业自动化技术进步，并开始了大型全区域系统集成的应用。
一个开放式的总线协议，很重要的一点就是有多少设备支持这个协议。
否则，这个协议的开放性就没有意义了。
在无线和远程I/O管理方面，现场总线基金会发布了基金会远程运营管理初步规范。
新的技术规范是基金会面向无线和远程I/O进行远程运营管理解决方案的一部分，面向远程运营管理设备定义了代表基金会HART设备的现场总线变送器模块。
该模块可以显示有线HART及无线HART设备。
此外，该规范还描述了通过基金会高速以太网（HSE）传输基本HART命令协议接触HART设备进行配置和资产管理的理想方法。
现场总线有哪些特点？现场总线技术九大种类介绍什么是现场总线现场总线（Fieldbus）是近年来迅速发展起来的一种工业数据总线，它主要解决工业现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备和高级控制系统之间的信息传递问题。
由于现场总线简单、可靠、经济实用等一系列突出的优点，因而受到了许多标准团体和计算机厂商的高度重视。
它是一种工业数据总线，是自动化领域中底层数据通信网络。
简单说，现场总线就是以数字通信替代了传统4-20mA模拟信号及普通开关量信号的传输，是连接智能现场设备和自动化系统的全数字、双向、多站的通信系统。
现场总线主要特点1.系统的开放性传统的控制系统是个自我封闭的系统，一般只能通过工作站的串口或并口对外通信。
在现场总线技术中，用户可按自己的需要和对象，将来自不同供应商的产品组成大小随意的系统。
2.可操作性与可靠性现场总线在选用相同的通信协议情况下，只要选择合适的总线网卡、插口与适配器即可实现互连设备间、系统间的信息传输与沟通，大大减少接线与查线的工作量，有效提高控制的可靠性。
3.现场设备的智能化与功能自治性传统数控机床的信号传递是模拟信号的单向传递，信号在传递过程中产生的误差较大，系统难以迅速判断故障而带故障运行。
而现场总线中采用双向数字通信，将传感测量、补偿计算、工程量处理与控制等功能分散到现场设备中完成，可随时诊断设备的运行状态。
4.对现场环境的适应性现场总线是作为适应现场环境工作而设计的，可支持双绞线、同轴电缆、光缆、射频、红外线及电力线等，其具有较强的抗干扰能力，能采用两线制实现送电与通信，并可满足安全及防爆要求等。
现场总线优缺点优点：（1）节省硬件数量与投资由于分散在现场的智能设备能直接执行多种传感、测量、控制、报警和计算功能，因而可减少变送器的数量，不再需要单独的调节器、计算单元等，也不再需要DCS系统的信号。
在工业的发展中，现场总线起着非常重要的作用，主要应用于石油、化工、电力、医药、冶金、加工制造、交通运输、国防、航天、农业和楼宇等领域。

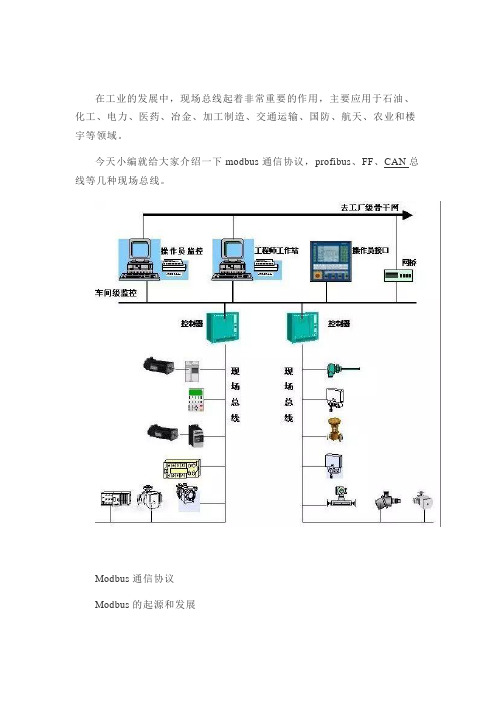

今天小编就给大家介绍一下modbus通信协议，profibus、FF、CAN总线等几种现场总线。
Modbus通信协议Modbus的起源和发展Modbus是由Modicon（现为施耐德电气公司的一个品牌）在1979年发明的，是全球第一个真正用于工业现场的总线协议。
为更好地普及和推动Modbus在基于以太网上的分布式应用，目前施耐德公司已将Modbus协议的所有权移交给IDA（Interface for Distributed Automation，分布式自动化接口）组织，并成立了Modbus-IDA组织，为Modbus今后的发展奠定了基础。
在中国，Modbus已经成为国家标准GB/T19582-2008。
据不完全统计：截止到2007年，Modbus的节点安装数量已经超过了1000万个。
为更好地普及和推动Modbus在基于以太网上的分布式应用，目前施耐德公司已将Modbus协议的所有权移交给IDA（Interface for Distributed Automation，分布式自动化接口）组织，并成立了Modbus-IDA组织，为Modbus今后的发展奠定了基础。
在中国，Modbus已经成为国家标准GB/T19582-2008。
据不完全统计：截止到2007年，Modbus的节点安装数量已经超过了1000万个。
Modbus的应用应用于电子控制器上的一种通用语言。
通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。
当在同一Modbus网络上通信时，此协议决定了每个控制器需要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。
此协议支持传统的RS-232、RS-422、RS-485和以太网设备。
许多工业设备，包括PLC，DCS，智能仪表等都在使用。
现场总线种类及标准介绍现场总线就是用于过程控制现场仪表与控制室之间得一个标准得、开放得、双向得多站数字通信系统。
随着计算机技术、通讯技术、集成电路技术得发展,以全数字式现场总线(FIELDBUS)为代表得互联规范,正在迅猛发展与扩大。
由于采用现场总线将使控制系统结构简单,系统安装费用减少并且易于维护;用户可以自由选择不同厂商、不同品牌得现场设备达到最佳得系统集成等一系列得优点,现场总线技术正越来越受到人们得重视。
近十几年由于现场总线得国际标准不能建立,现场总线发展得种类较多,约有40余种:如德国西门子公司Siemens得ProfiBus,法国得FIP,英国得ERA,挪威得FINT,Echelon公司得LONWorks,PhenixContact公司得InterBus,RoberBosch公司得CAN,Rosemounr公司得HART,CarloGarazzi公司得Dupline,丹麦ProcessData公司得Pnet,PeterHans公司得FMux,以及ASI(ActraturSensorInterface),MODBus,SDS,Arcnet,国际标准组织基金会现场总线FF:FieldBusFoundation,WorldFIP,BitBus,美国得DeviceNet与ControlNet等等。
现场总线得种类主要有:基金会现场总线FF;ProfiBus;WorldFIP;ControlNet/DeviveNet;CAN等1、基金会现场总线FF现场总线基金会包含100多个成员单位,负责制订一个综合IEC/ISA标准得国际现场总线。
它得前身就是可互操作系统协议ISPInterperableSystemProtocol)基于德国得ProfiBis标准,与工厂仪表世界协议WORLD(WorldFactoryInstrumentationProtocol)基于法国得FIP标准。
ISP与WORLDFIP于1994年6月合并成立了现场总线基金会。
工控系统主流工业控制协议介绍工控系统是指用于监控和控制工业生产过程的自动化系统。
主流的工业控制协议有许多种类，下面我将介绍几种常见的工业控制协议。
1. Modbus协议，Modbus是一种串行通信协议，用于在工控系统中传输数据。
它是一种开放的通信协议，被广泛应用于工业自动化领域。
Modbus协议包括Modbus RTU、Modbus ASCII和Modbus TCP/IP等不同的变种，适用于不同的通信介质和网络环境。
2. Profibus协议，Profibus是一种用于工业自动化领域的现场总线通信协议。
它能够实现实时数据交换和设备控制，广泛应用于工业控制系统中。
Profibus协议包括Profibus DP（分布式外围设备）和Profibus PA（过程自动化）两种不同的变种，分别适用于不同的应用场景。
3. Ethernet/IP协议，Ethernet/IP是一种基于以太网的工业控制协议，它将工业控制和以太网技术相结合，实现了工控系统和企业网络的无缝连接。
Ethernet/IP协议广泛应用于工业自动化设备和控制系统之间的数据通信和设备控制。
4. Profinet协议，Profinet是一种用于工业自动化领域的以太网通信协议，它能够实现实时数据交换和设备控制，支持高性能的工业应用。
Profinet协议结合了以太网和实时通信技术，适用于各种工业控制和自动化应用场景。
除了上述介绍的几种主流工业控制协议外，还有许多其他的工业通信协议，如CANopen、DeviceNet、Modbus-RTU等，它们都在工业控制系统中发挥着重要的作用。
这些协议各有特点，适用于不同的应用场景，工程师需要根据具体的控制要求和系统架构选择合适的协议来实现工业控制和数据通信。
综上所述，工业控制协议在工控系统中扮演着至关重要的角色，它们的选择和应用对于工业自动化的发展和实现生产过程的高效控制具有重要意义。
现场总线/view/592856.htm定义：是连接智能现场设备和自动化系统的全数字、双向、多站的通信系统。
主要解决工业现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备和高级控制系统之间的信息传递问题。
主要用于：制造业、流程工业、交通、楼宇、电力等方面的自动化系统中。
2003年4月，IEC61158 Ed.3现场总线标准第3版正式成为国际标准，规定10种类型的现场总线。
Type 1 TS61158现场总线Type 2 ControlNet和Ethernet/IP现场总线Type 3 Profibus现场总线Type 4 P-NET现场总线Type 5 FF HSE现场总线Type 6 SwiftNet现场总线Type 7 World FIP现场总线Type 8 Interbus现场总线Type 9 FF H1现场总线Type 10 PROFInet现场总线现场总线的技术特征(1) 全数字化通信(2) 开放型的互联网络(3) 互可操作性与互用性(4) 现场设备的智能化(5) 系统结构的高度分散性(6) 对现场环境的适应性现场总线的特点：现场控制设备具有通信功能，便于构成工厂底层控制网络。
通信标准的公开、一致，使系统具备开放性，设备间具有互可操作性。
功能块与结构的规范化使相同功能的设备间具有互换性。
控制功能下放到现场，使控制系统结构具备高度的分散性。
现场总线的优点现场总线使自控设备与系统步入了信息网络的行列，为其应用开拓了更为广阔的领域；一对双绞线上可挂接多个控制设备，便于节省安装费用；节省维护开销；提高了系统的可靠性；为用户提供了更为灵活的系统集成主动权。
现场总线技术的发展趋势从现场总线技术本身来分析，它有两个明显的发展趋势：一是寻求统一的现场总线国际标准。
二是Industrial Ethernet走向工业控制网络。
统一、开放的TCP/IP Ethernet是20多年来发展最成功的网络技术，过去一直认为，Ethernet是为IT领域应用而开发的，它与工业网络在实时性、环境适应性、总线馈电等许多方面的要求存在差距，在工业自动化领域只能得到有限应用。
现场总线有哪几种?现场总线优缺点常见的现场总线有：PROFIBUS、EtherCA T、Lightbus、Interbus、CANopen、ControlNet、SERCOS interface、Ethernet、PROFINET、USB、Modbus、RS232/RS485、CC-Link、AS-Interface、LON、EIB、SNMP、QOS、CAN、MECHATROLINK。
总线优点：现场总线使自控设备与系统步入了信息网络的行列，为其应用开拓了更为广阔的领域;一对双绞线上可挂接多个控制设备，便于节省安装费用;节省维护开销;提高了系统的可靠性;为用户提供了更为灵活的系统集成主动权。
总线缺点：网络通信中数据包的传输延迟，通信系统的瞬时错误和数据包丢失，发送与到达次序的不一致等都会破坏传统控制系统原本具有的确定性，使得控制系统的分析与综合变得更复杂，使控制系统的性能受到负面影响。
总线本质不同的机构和不同的人可能对现场总线有着不同的定义，不过通常情况下，大家公认在以下六个方面：1、通信网络用于过程自动化和制造自动化的现场设备或现场仪表互连的现场通信网络。
2、设备互联依据实际需要使用不同的传输介质把不同的现场设备或者现场仪表相互关联。
3、互操作性用户可以根据自身的需求选择不同厂家或不同型号的产品构成所需的控制回路，从而可以自由地集成FCS。
4、分散功能块FCS废弃了DCS的输入/输出单元和控制站，把DCS控制站的功能块分散地分配给现场仪表，从而构成虚拟控制站，彻底地实现了分散控制。
5、通信线供电通信线供电方式允许现场仪表直接从通信线上摄取能量，这种方式提供用于本质安全环境的低功耗现场仪表，与其配套的还有安全栅。
6、开放式互联网现场总线为开放式互联网络，既可以与同层网络互联，也可与不同层网络互联，还可以实现网络数据库的共享。
目录INTERBUS系统用总线 ----------------------------------------------------------------------2 PROFIBUS-DP/FMS总线 -------------------------------------------------------------------2 CAN系统用总线 ------------------------------------------------------------------------------2 AS INTERFACE系统用总线-----------------------------------------------------------------3 DEVICE NET系统用总线--------------------------------------------------------------------3 EIB(EUROPE INSTALLATION BUS)用总线电缆 ----------------------------------------4 1553B总线 ------------------------------------------------------------------------------------4 MIC总线----------------------------------------------------------------------------------------4 VXI总线（我国军用） ----------------------------------------------------------------------5 LXI总线技术 ----------------------------------------------------------------------------------5 PXI总线 ----------------------------------------------------------------------------------------6INTERBUS系统用总线InterBus是一个传感器/调节器总线系统，特别适用于工业用途，能够提供从控制级设备至底层限定开关的一致的网络互联。
常用现场总线种类介绍现场总线是一种用于工业现场的数字通讯网络，它可以连接各种智能设备，如传感器、控制器、执行器等，实现数据交换和控制功能。
现场总线有很多种类型，根据不同的应用领域、通讯协议和物理层标准，可以分为以下几类FF现场总线：一种专门用于过程自动化的现场总线，采用面向内容的编址方案和非破坏性的仲裁机制，支持多主站和分布式控制。
LonWorks现场总线：一种基于神经元芯片的分布式智能控制网络，最初用于楼宇自动化，后来扩展到工业自动化、数据采集、SCADA系统等领域。
Profibus现场总线：一种德国推出的现场总线标准，包括DP型、FMS 型和PA型三种子类型，分别适用于加工自动化、一般自动化和过程自动化。
CAN总线：一种最早用于汽车电子控制系统的现场总线，具有高速、高可靠、高性价比的特点，后来应用到工业自动化、医疗设备、航空航天等领域。
Devicenet：一种基于CAN技术的低成本、高性能的通讯网络，可以将各种工业设备连接到网络上，消除了硬接线的成本和复杂度，提供了设备级诊断功能。
HART总线：一种兼容4~20mA模拟信号的数字通讯标准，采用FSK频移键控信号，在模拟信号上叠加数字信号进行双向通讯，数据传输率为1.2kbps。
— 1 —CC-Link现场总线：一种由三菱电机为主导推出的现场总线，可以将控制和信息数据同时以10Mbit/s高速传送至现场网络，具有性能卓越、使用简单、应用广泛、节省成本等优点。
P-NET现场总线：一种由丹麦公司开发的现场总线，采用多重主站和多重网络结构，支持多重通信方式，适用于过程自动化、制造业自动化等领域。
WorldFIP现场总线：一种法国推出的现场总线，采用单一总线结构来适应不同应用领域的需求，不同应用领域采用不同的总线速率，支持多种通信方式和双总线结构。
— 2 —。
工控领域最流行的九大现场总线工控领域最流行的九大现场总线2012-07-27 11:55:57来源：OFweek工控网我要分享评论投稿订阅导读：现场总线技术的兴起，开辟了工厂底层网络的新天地。
它将促进企业网络的快速发展，为企业带来新的效益，因而会得到广泛的应用，并推动自动化相关行业的发展。
现场总线（Fieldbus）是20世纪80年代末、90年代初国际上发展形成的，用于现场总线技术过程自动化、制造自动化、楼宇自动化等领域的现场智能设备互连通讯网络。
它作为工厂数字通信网络的基础，沟通了生产过程现场及控制设备之间及其与更高控制管理层次之间的联系。
它不仅是一个基层网络，而且还是一种开放式、新型全分布控制系统。
这项以智能传感、控制、计算机、数字通讯等技术为主要内容的综合技术，已经受到世界范围的关注，成为自动化技术发展的热点，并将导致自动化系统结构与设备的深刻变革。
国际上许多实力、有影响的公司都先后在不同程度上进行了现场总线技术与产品的开发。
现场总线设备的工作环境处于过程设备的底层，作为工厂设备级基础通讯网络，要求具有协议简单、容错能力强、安全性好、成本低的特点：具有一定的时间确定性和较高的实时性要求，还具有网络负载稳定，多数为短帧传送、信息交换频繁等特点。
由于上述特点，现场总线系统从网络结构到通讯技术，都具有不同上层高速数据通信网的特色。
一般把现场总线系统称为第五代控制系统，也称作FCS——现场总线控制系统。
人们一般把50年代前的气动信号控制系统PCS称作第一代，把4～20mA等电动模拟信号控制系统称为第二代，把数字计算机集中式控制系统称为第三代，而把70年代中期以来的集散式分布控制系统DCS称作第四代。
现场总线控制系统FCS作为新一代控制系统，一方面，突破了DCS系统采用通信专用网络的局限，采用了基于公开化、标准化的解决方案，克服了封闭系统所造成的缺陷；另一方面把DCS的集中与分散相结合的集散系统结构，变成了新型全分布式结构，把控制功能彻底下放到现场。
可以说，开放性、分散性与数字通讯是现场总线系统最显著的特征。
现场总线技术展望与发展趋势现场总线技术的发展应体现为两个方面：一个是低速现场总线领域的继续发展和完善；另一个是高速现场总线技术的发展。
目前现场总线产品主要是低速总线产品，应用于运行速率较低的领域，对网络的性能要求不是很高。
从应用状况看，无论是FF和Profibus，还是其他一些现场总线，都能较好地实现速率要求较慢的过程控制。
因此，在速率要求较低的控制领域，谁都很难统一整个世界市场。
而现场总线的关键技术之一是互操作性，实现现场总线技术的统一是所有用户的愿望。
今后现场总线技术如何发展、如何统一，是所有生产厂商和用户十分关心的问题。
高速现场总线主要应用于控制网内的互连，连接控制计算机、PLC等智能程度较高、处理速度快的设备，以及实现低速现场总线网桥间的连接，它是充分实现系统的全分散控制结构所必须的。
目前这一领域还比较薄弱。
因此，高速现场总线的设计、开发将是竞争十分激烈的领域，这也将是现场总线技术实现统一的重要机会。
而选择什么样的网络技术作为高速现场总线的整体框架将是其首要内容。
发展现场总线技术已成为工业自动化领域广为注的焦点课题，国际上现场总线的研究、开发，使测控系统冲破了长期封闭系统的禁锢，走上开放发展的征程，这对中国现场总线控制系统的发展是个极好的机会，也是一次严峻的挑战。
自动化系统的网络化是发展的大趋势，现场总线技术受计算机网络技术的影响是十分深刻的。
现在网络技术日新月异，发展十分迅猛，一些具有重大影响的网络新技术必将进一步融合到现场总线技术之中，这些具有发展前景的现场总线技术有；智能仪表与网络设备开发的软硬件技术；组态抗术，包括网络拓扑结构、网络设备、网段互连等；网络管理技术，包括网络管理软件、网络数据操作与传输；人机接口、软件技术；现场总线系统集成技术。
由于目前自动化技术从单机控制发展到工厂自动化FA，发展到系统自动化。
工厂自动化信息网络可分为以下三层结构：工厂管理级、车间监控级、现场设备级，而现场总线是工厂底层设备之间的通信网络。
这里先介绍一下以太网，本文特指工业以太网，工业以太网是作为办公室自动化领域衍生的工业网络协议，按习惯主要指IEEE802.3协议，如果进一步采用TCP/IP协议族，则采用“以太网+TCP/IP”来表示，其技术特点主要适合信息管理、信息处理系统，并在IT 业得到了巨大的成功。
在工厂管理级、车间监控级信息集成领域中，工业以太网已有不少成功的案例，在设备层对实时性没有严格要求场合也有许多应用。
由于现场总线目前种类繁多，标准不一，很多人都希望以太网技术能介入设备低层，广泛取代现有现场总线技术，施耐德公司就是该想法的积极倡导者和实践者，目前已有一批工业级产品问世和实际应用。
可是就目前而言，以太网还不能够真正解决实时性和确定性问题，大部分现场层仍然会首选现场总线技术。
由于技术的局限和各个厂家的利益之争，这样一个多种工业总线技术并存，以太网技术不断渗透的现状还会维持一段时间。
用户可以根据技术要求和实际情况来选择所需的解决方案。
现场总线技术的兴起，开辟了工厂底层网络的新天地。
它将促进企业网络的快速发展，为企业带来新的效益，因而会得到广泛的应用，并推动自动化相关行业的发展。
市面上最等流行的九大现场总线目前国际上有40多种现场总线，但没有任何一种现场总线能覆盖所有的应用面，按其传输数据的大小可分为3类：传感器总线（sensorbus），属于位传输；设备总线（devicebus），属于字节传输；现场总线，属于数据流传输。
下面让我一起去认识这九种现再总线。
1、FF现场总线FF现场总线基金会是由WORLDFIPNA （北美部分，不包括欧洲）和ISPFoundation 于1994年6月联合成立的，它是一个国际性的组织，其目标是建立单一的、开放的、可互操作的现场总线国际标准。
这个组织给予了IEC现场总线标准起草工作组以强大的支持。
这个组织目前有l00多成员单位，包括了全世界主要的过程控制产品及系统的生产公司。
1997年4月这个组织在中国成立了中国仪协现场总线专业委员会（CFC）。
致力于这项技术在中国的推广应用。
FF成立的时间比较晚，在推出自己的产品和把这项技术完整地应用到工程上相对于PROFIBUS和WORLDFIP要晚。
但是正由于FF是1992年9月成立的，是以FisherRosemount公司为核心的ISP（可互操作系统协议）与WORLDFIPNA两大组织合并而成的，因此这个组织具有相当实力：目前FF 在IEC现场总线标准的制订过程中起着举足轻重的作用。
现场总线基金会自成立以来，经过十年的发展，已经形成了一个开放的、全数字化的工业通信系统，并在上世纪末开始进入中国市场，推动了中国的工业自动化技术进步，并开始了大型全区域系统集成的应用。
一个开放式的总线协议，很重要的一点就是有多少设备支持这个协议。
否则，这个协议的开放性就没有意义了。
在无线和远程I/O管理方面，现场总线基金会发布了基金会远程运营管理初步规范。
新的技术规范是基金会面向无线和远程I/O进行远程运营管理解决方案的一部分，面向远程运营管理设备定义了代表基金会HART设备的现场总线变送器模块。
该模块可以显示有线HART及无线HART设备。
此外，该规范还描述了通过基金会高速以太网（HSE）传输基本HART命令协议接触HART 设备进行配置和资产管理的理想方法。
规范也对在连接基金会远程运营管理设备的有线多触点网络和无线HART网络中识别和维护HART设备状态的结构进行了定义。
“新的变送器模块规范将会使那些需要将HART和无线HART设备连入基金会现场总线、提升其与控制系统或者基金会设备的最终用户受益，”现场总线基金会技术开发总监DaveGlanzer说道：“他们可能会需要对资产管理采用一种网络化的方法，连接大量的HART 和无线HART设备，进行配置和维护。
”在现场总线基金会架构内部，H1和HSE可以提供分布式功能模块的能力，与HSE一起形成容量更大的通道，加快数据传输和传输量。
基金会远程运营管理的开发，为有线及无线HSE 主干网络建立了一个开放式、非专利性的规范，可以通过接口将不同的基金会远程运营管理设备和无线现场设备网络进行集成。
使用高速HSE连接，可以高效的将模块化的数字和模拟现场I/O设备大幅度集中到控制室当中。
通过使用诸如智能远程终端单元（RTU）这类HSE设备功能，这项技术可以将各种形式的传统I/O轻而易举的融入到自然的现场总线环境当中。
这一解决方案在同一个以太网络上可以同时支持数字输入、数字输出、模拟输入、模拟输出和H1现场总线。
2、LonWorks现场总线LonWorks现场总线是美国Echelon公司1992年推出的局部操作网络,最初主要用于楼宇自动化,但很快发展到工业现场网。
LonWorks技术为设计和实现可互操作的控制网络提供了一套完整、开放、成品化的解决途径。
LonWorks 技术的核心是神经元芯片(NeuronChip)。
该芯片内部装有3个微处理器:MAC处理器完成介质访问控制;网络处理器完成OSI的3～6层网络协议;应用处理器完成用户现场控制应用。
它们之间通过公用存储器传递数据。
在控制单元中需要采集和控制功能,为此,神经元芯片特设置11个I/O口。
这些I/O口可根据需求不同来灵活配置与外围设备的接口,如RS232、并口、定时/计数、间隔处理、位I/O等。
LonWorks提供的不仅仅是一套高性能的神经元芯片,更重要的是,它提供了一套完整的开发平台。
工业现场中的通信不仅要将数据实时发送、接收,更多的是数据的打包、拆包、流量处理、出错处理。
这使控制工程师不得不在数据通信上投入大量精力。
LonWorks在这方面提供了非常友好的服务,提供了一套完整的建网工具——LonBuild。
首先,它提供了一套C语言的编译器,从而大大减少了开发时间。
在这个编译器中,提供了对11个I/O非常详尽的库函数。
在通信方面,它也提出了一个全新的概念——网络变量。
通过网络变量,网络上的通信只需将相关节点上的网络变量连接一下即可。
网络变量是应用程序定义的一个特殊静态变量,可以是ANSIC所定义的各种类型,也可以是自定义类型,还可以规定优先级、响应方式等。
网络变量被定义为输入或输出,当定义为输出的网络变量被赋予新值时,与该输出变量相连的输入网络变量就会被立刻赋予同样的新值。
另外,LonBuild还集成开发环境和编译于一体,具备C调试器,可在多个仿真器上调试应用程序,并具备网络协议分析和通信分析的功能。
自80年代末以来，多种现场总线技术已逐渐形成其影响并在一些特定的应用领域显示了自己的优势。
