cad平面图的橱柜绘制教程整体厨房CAD制图规范一、 CAD图的绘图环境：A：图层的管理：在主菜单的格式下拉菜单里选择“图层”或点击快捷方式图层工具，在对话框里点击新建按扭，命名标准层，颜色改为红色，用同样的方法新建管道插座层，颜色改为紫色，再新建说明层，颜色改为蓝色，然后新建序号层，把颜色改为绿色。
最后单击确定按扭。
B：线型的设置：在主菜单的格式下拉菜单里选择“线型”，在对话框里点击加载按扭，再在线型框里选用Acad_iso03W100,再点击确定，然后在对话框里下方的全局比例因子选项里改为3—5，最后单击确定。
C：文字类型的设置：在主菜单的格式下拉菜单里选择“文字类型“，在对话框里单击新建按扭，在弹出对话框里键入标准后确定，文字字体里选仿宋_GB2312，再在字体高度里改为80，然后单击应用，最后点击关闭。
D：标注样式的设置：在主菜单的格式下拉菜单里选择“标注样式”，在对话框里单击新建按扭，在弹出对话框里键入标准后点击继续，在下面这个对话框里点击直线和箭头，有下面对话里的颜色和线型都选用随层，在基线间距栏改为3，在起点尺寸线栏改为20，在起点偏移量栏里改为220，在箭头栏下方选建筑标准，在下方的箭头大小栏改为30，在圆心标记大小栏里改为10，直线和箭头的设置就可以了。
再点击上方的文字按扭，在下面的文字样式选标准，在下面的文字颜色栏里选随层，然后在文字高度栏输入80，再在下面的从尺寸偏移量改为10，在右边的选项里选中ISO标准，这样文字就设置好了。
再点上方的调整按扭，在此对话框里下方的尺寸线上方，不加引线选中。
再点击上方的主菜单，在此对话框里的精度改为80，这样尺寸标注样式就设置好了，最后点击确定，回到总菜单里，再点击左边对话框里的标准，再点右上方的置为当前，最衙点击关闭。
按以上的设置后，标准的绘图环境就设置好了，下面就可以画图了。
三、立面图的绘制清楚的绘制出地柜的高度及台面的厚度，煤气管大概位置及墙垛子的尺寸，门板开启方向及拉手装配位置等。
日式餐饮空间设计CAD平面图餐饮空间的良好设计可以提供顾客一个优质的就餐环境。
那么，怎样绘制一张日式餐饮空间的CAD图片呢？下面是店铺整理的日式餐饮空间设计CAD平面图。
餐饮空间设计的主要方法1.高级宴会餐厅空间主要是用来接待外国来宾或国家大型庆典、高级别的大型团体会议以及宴请接待贵宾之用，也是国际交往中常见的活动之一。
如：人民大会堂宴会厅。
这类餐厅按照国际礼仪，要求空间通透，餐座、服务通道宽阔，设有大型的表演和讲演舞台。
一些高级别的小团体贵宾用餐要求空间相对独立、不受干扰、配套功能齐全，甚至还设有接待区、会谈区、文化区、康体区、就餐区、独立备餐区、厨房、独立卫生间、衣帽间和休息卧室等功能空间。
餐厅设计应体现出庄重、热烈、高贵而丰满的品质。
宴会厅是宴请高级贵宾的场所，灯饰应是宫殿式的，它是由主体大型吸顶灯或吊灯以及其他筒灯、射灯或多盏壁灯组成。
配套性很强的灯饰，既有很强的照度又有优美的光线，显色性很好，但不能有眩光。
2.普通餐饮空间是较为常见的餐饮空间，包括传统的高、中、低档的中餐厅设计和专营地方特色菜系或专卖某种菜式的专业餐厅。
适合机关团体、企业接待、商务洽谈、小型社交活动、家庭团聚、亲友聚会、喜庆宴请等。
这类餐厅要求空间舒适、大方、体面、富有主题特色，文化内涵丰富，服务亲切周到，功能齐全，装饰美观。
中式餐厅设计在我国的饭店建设和餐饮行业占有很重要的位置，并为中国大众乃至外国友人所喜闻乐见。
中式餐厅在室内空间设计中通常运用传统形式的符号进行装饰与塑造，既可以运用藻井、宫灯、斗拱、挂落、书画、传统纹样等装饰语言组织空间或界面，也可以运用我国传统园林艺术的空间划分形式，拱桥流水，虚实相形，内外沟通等手法组织空间，以营造中国民族传统的浓郁气氛。
中餐厅的人口处常设置中式餐厅设计的形象与符号招牌及接待台，人口宽大以便人流通畅。
前室一般可设置服务台和休息等候座位。
餐桌的形式有8人桌、10人桌、12人桌，以方形或圆形桌为主，如八仙桌、太师椅等家具。

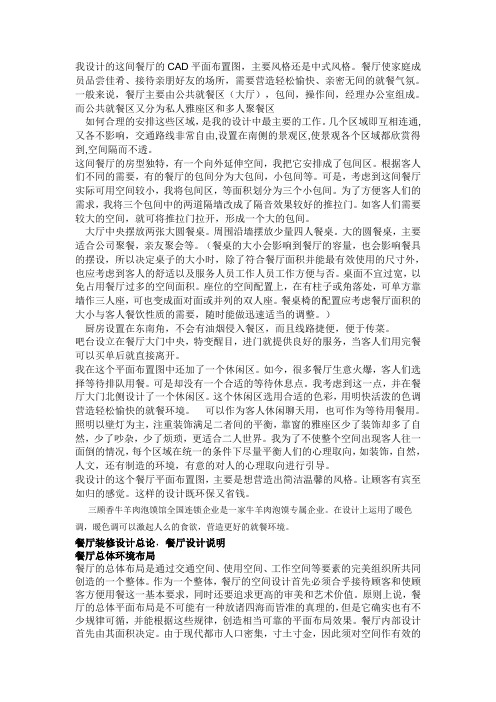

我设计的这间餐厅的CAD平面布置图，主要风格还是中式风格。
餐厅使家庭成员品尝佳肴、接待亲朋好友的场所，需要营造轻松愉快、亲密无间的就餐气氛。
一般来说，餐厅主要由公共就餐区（大厅），包间，操作间，经理办公室组成。
而公共就餐区又分为私人雅座区和多人聚餐区如何合理的安排这些区域，是我的设计中最主要的工作。
几个区域即互相连通,又各不影响，交通路线非常自由,设置在南侧的景观区,使景观各个区域都欣赏得到,空间隔而不透。
这间餐厅的房型独特，有一个向外延伸空间，我把它安排成了包间区。
根据客人们不同的需要，有的餐厅的包间分为大包间，小包间等。
可是，考虑到这间餐厅实际可用空间较小，我将包间区，等面积划分为三个小包间。
为了方便客人们的需求，我将三个包间中的两道隔墙改成了隔音效果较好的推拉门。
如客人们需要较大的空间，就可将推拉门拉开，形成一个大的包间。
大厅中央摆放两张大圆餐桌。
周围沿墙摆放少量四人餐桌。
大的圆餐桌，主要适合公司聚餐，亲友聚会等。
（餐桌的大小会影响到餐厅的容量，也会影响餐具的摆设，所以决定桌子的大小时，除了符合餐厅面积并能最有效使用的尺寸外，也应考虑到客人的舒适以及服务人员工作人员工作方便与否。
桌面不宜过宽，以免占用餐厅过多的空间面积。
座位的空间配置上，在有柱子或角落处，可单方靠墙作三人座，可也变成面对面或并列的双人座。
餐桌椅的配置应考虑餐厅面积的大小与客人餐饮性质的需要，随时能做迅速适当的调整。
）厨房设置在东南角，不会有油烟侵入餐区，而且线路捷便，便于传菜。
吧台设立在餐厅大门中央，特变醒目，进门就提供良好的服务，当客人们用完餐可以买单后就直接离开。
我在这个平面布置图中还加了一个休闲区。
如今，很多餐厅生意火爆，客人们选择等待排队用餐。
可是却没有一个合适的等待休息点。
我考虑到这一点，并在餐厅大门北侧设计了一个休闲区。
这个休闲区选用合适的色彩，用明快活泼的色调营造轻松愉快的就餐环境。
可以作为客人休闲聊天用，也可作为等待用餐用。
建筑CAD绘图-平面图详细讲解绘制教学目标教学目标在学习了AutoCAD的基本知识和概念之后，就能真正开始进入绘制建筑施工图的实际操作过程。
本任务通过某培训楼平面实例，结合建筑制图规范要求，详细介绍建筑平面施工图的基本绘制方法和技巧。
通过学习，掌握轴网、墙体、各类柱子、门窗、楼梯等基本构件的绘制方法，以及如何进行尺寸和文字标注。
需要说明的是，平面图中各构件的绘制方法不是唯一的，读者应根据具体图形的不同特点来选择简便和快捷的方式，注意熟悉快捷键的使用，多进行实践，才能达到熟能生巧的目的。
任务一任务一平面图的绘制平面图的绘制绘制过程(1)(1)设置绘图环境设置绘图环境(5)(5)尺寸标注，文字标注尺寸标注，文字标注(2)(2)绘制轴线及柱网绘制轴线及柱网(6)(6)整理平面图整理平面图(3)(3)绘制墙体、门窗绘制墙体、门窗(7)(7)图幅、图框、图标图幅、图框、图标(4)(4)绘制楼梯及雨蓬绘制楼梯及雨蓬(8)(8)打印输出等打印输出等子任务一设置绘图环境子任务二绘制建筑平面图子任务三尺寸标注和文字说明子任务一设置绘图环境1.绘图单位设置绘图单位设置建筑工程中，长度类型为小数，建筑工程中，长度类型为小数，精度为精度为00；角度的类型为十进制数，；角度的类型为十进制数，角度以逆时针方向为正，方向以东角度以逆时针方向为正，方向以东为基准角度。
为基准角度。
选择选择““格式格式||单位单位””，或在命令行，或在命令行中键入中键入UNITS(UN)UNITS(UN)，将弹出如图，将弹出如图44--22所示的所示的““图形单位图形单位””对话框，用户可对话框，用户可在对话框中进行绘图单位的设置。
在对话框中进行绘图单位的设置。
1.绘图单位设置绘图单位设置子任务一设置绘图环境子任务一设置绘图环境2.图层设置图层设置建筑工程中的墙体、门窗、楼梯建筑工程中的墙体、门窗、楼梯、设备、尺寸、标注等不同的图形，、设备、尺寸、标注等不同的图形，所具有的属性是不一样的。
