地下综合管廊设计方案一、背景介绍随着城市化进程的加快,各类地下管线密集布设,给城市建设和维护带来了巨大的困难。
为了解决这一问题,设计并建设地下综合管廊成为了一种有效的解决方案。
本文将介绍地下综合管廊的设计方案。
二、设计目标与原则1. 设计目标- 解决地下管线布设密集、维护不便的问题;- 提高城市交通、通信、水利、电力等基础设施的布设效率;- 降低管线维护成本;- 提高城市环境美观度。
2. 设计原则- 综合利用地下空间,高效布设各类管线;- 合理规划管廊结构,确保可靠性和安全性;- 确保管廊的可维护性,方便日常维护和修复;- 充分考虑环境保护和美观度。
三、地下综合管廊的设计要点1. 布局规划- 根据城市规划和各类管线布设需要,合理规划地下综合管廊的走向和布局;- 考虑地下管线交叉、分布密集的地区,采用交叉互通的设计方案;- 划定不同功能区域,如通信区域、供水区域、电力区域等,确保各类管线布设有序。
2. 结构设计- 采用合适的结构材料和技术,确保管廊的稳定性和可靠性;- 根据地下管线的种类和规模,确定管廊的截面尺寸和结构形式;- 考虑地下水位、土壤条件等因素,进行相应的加固设计。
3. 维护与管理- 设计合理的人孔、入口、出口等设施,方便维护和检修;- 确定管廊的维护责任,建立管廊管理机制;- 配备先进的监控设备,实时监测管廊运行状况;- 定期进行巡查和维护,确保管廊的正常运行。
四、地下综合管廊的应用案例1. 案例一:XX市地下综合管廊设计方案- 布局规划:根据城市特点,规划出三个主要的地下综合管廊走向,在重要交叉点设置互通节点。
- 结构设计:采用钢筋混凝土结构,根据管线规模确定合适的截面尺寸,加固设计考虑地下水位因素。
- 维护与管理:设置合理的人孔和维护出入口,建立维护责任清单和巡查制度。
2. 案例二:XX城地下综合管廊设计方案- 布局规划:根据城市的交通、供水、通信等管线布设需求,分区域规划地下综合管廊。
综合管廊工程设计方案设计方案目的:本设计方案针对城市地下综合管廊工程进行设计,目的在于合理规划和布局地下管道,保障城市基础设施的安全性和可持续发展。
一、综合管廊基本概念综合管廊是指一种集输电、供水、排水、通信、热力、交通等多种管线于一体的综合通道。
综合管廊的建设旨在减少地表开挖,降低管线敷设成本,优化城市地下空间利用,提高城市基础设施的保护和管理水平。
二、综合管廊设计原则1. 安全性原则:综合管廊设计需符合国家相关标准和规范,保障地下管线运行的安全可靠。
2. 环保性原则:设计需考虑降低地下水位受到污染的可能性,采用环保材料和技术。
3. 经济性原则:在保证管线运行正常的前提下,设计需尽可能减少工程投资,提高设施利用率。
4. 可持续性原则:综合管廊设计需考虑城市未来发展需求,具有一定的可扩展性和可维护性。
5. 城市规划一体化原则:设计需与城市规划相协调,保证管廊与地面建筑的和谐性。
三、综合管廊设计内容1. 布局设计:根据城市规划和地下管线布设情况,设计合理的管廊布局,力求最大限度地减少地表开挖。
2. 结构设计:根据地质勘探资料,采用适当的管廊结构形式,满足管线敷设和维护的需求。
3. 排水设计:设计合理的排水系统,防止管廊内部积水,保障管线正常运行。
4. 供电设计:合理布设供电系统,确保整个管廊内的设施正常运行。
5. 通风设计:考虑管廊内的通风情况,确保管廊内空气流通,便于维护和管理。
6. 火灾防护设计:考虑火灾情况下管廊内部设施和人员的安全问题,设置合适的防火设施。
7. 安全监测设计:设计管廊安全监测系统,实时监测管廊内的环境和设施运行情况。
8. 管廊管理设计:设计管廊管理系统,便于对管廊内各种设施和管线进行管理和维护。
四、综合管廊建设实施1. 前期准备:进行地质勘探和地下管线勘察,制定详细的管廊建设方案。
2. 设计编制:根据前期勘探结果,编制详细的管廊设计图纸和施工方案。
3. 材料采购:根据设计需求,采购各种管线和管廊结构的建设材料。
地下综合管廊设计地下综合管廊作为城市基础设施的重要组成部分,承载着各类管线及设备的布置和维护任务。
其设计应当充分考虑功能性、安全性、可维护性、经济性等多方面因素,以满足城市发展和居民生活的需求。
本文将以地下综合管廊设计为主题,介绍其设计原则、布局规划、施工技术等相关内容。
一、设计原则1.功能性:地下综合管廊的主要功能是集中布置各类管线,包括供水、排水、燃气、电力、通信等。
设计时应考虑各管线的布置顺序、距离和互相之间的干扰等因素,确保各项管线能够独立运行、互不干扰。
2.安全性:地下综合管廊的设计应符合相关规范和要求,确保管廊的结构安全、防火性能良好,并采取合适的防水、防潮措施。
另外,应考虑紧急疏散通道、消防设备等的设置,确保人员安全。
3.可维护性:管廊内的管线需要定期检修和维护,因此设计时应考虑易于维修和更换的通道,设立适当的检修孔和维修通道,以方便维护人员进行操作和维护工作。
4.经济性:地下综合管廊的设计应尽可能降低建设和维护成本,合理利用现有基础设施和空间资源,避免浪费。
二、布局规划1.管廊布置:地下综合管廊的布置应根据城市发展规划和各项管线的布局需求进行合理的规划。
可以采用分段布置或网格布置等方式,根据实际情况确定管道的长度、宽度、深度等参数。
2.进出口设置:地下综合管廊需要设置进出口,方便管线的进出和维护。
进出口应尽可能沿着主要道路或地铁线路布置,方便运输和维护工作。
3.通风与透光:地下综合管廊内空气流通和采光问题需要得到重视。
可以采取自然通风和人工通风相结合的方式,设计合适的通风口和采光窗,确保管廊内空气流通良好且有足够的自然光线。
4.配套设施:地下综合管廊通常还需要设置相关的配套设施,如控制中心、监控系统、消防设施等。
这些设施的设置应满足功能性、安全性和可维护性的要求。
三、施工技术1.地质勘察:地下综合管廊的施工之前,需要进行详细的地质勘察工作,了解地下地质情况、地下水位、土壤质量等信息,以便更好地进行设计和施工。

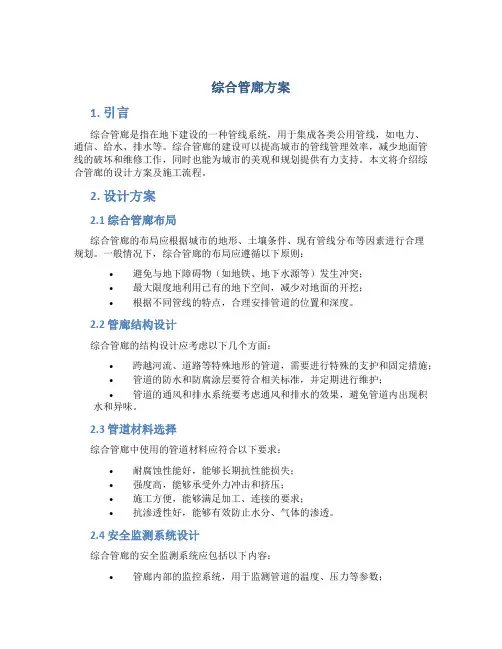

综合管廊方案1. 引言综合管廊是指在地下建设的一种管线系统,用于集成各类公用管线,如电力、通信、给水、排水等。
综合管廊的建设可以提高城市的管线管理效率,减少地面管线的破坏和维修工作,同时也能为城市的美观和规划提供有力支持。
本文将介绍综合管廊的设计方案及施工流程。
2. 设计方案2.1 综合管廊布局综合管廊的布局应根据城市的地形、土壤条件、现有管线分布等因素进行合理规划。
一般情况下,综合管廊的布局应遵循以下原则:•避免与地下障碍物(如地铁、地下水源等)发生冲突;•最大限度地利用已有的地下空间,减少对地面的开挖;•根据不同管线的特点,合理安排管道的位置和深度。
2.2 管廊结构设计综合管廊的结构设计应考虑以下几个方面:•跨越河流、道路等特殊地形的管道,需要进行特殊的支护和固定措施;•管道的防水和防腐涂层要符合相关标准,并定期进行维护;•管道的通风和排水系统要考虑通风和排水的效果,避免管道内出现积水和异味。
2.3 管道材料选择综合管廊中使用的管道材料应符合以下要求:•耐腐蚀性能好,能够长期抗性能损失;•强度高,能够承受外力冲击和挤压;•施工方便,能够满足加工、连接的要求;•抗渗透性好,能够有效防止水分、气体的渗透。
2.4 安全监测系统设计综合管廊的安全监测系统应包括以下内容:•管廊内部的监控系统,用于监测管道的温度、压力等参数;•管廊周边的安全监测系统,用于实时监测地质灾害、地下水位变化等情况;•火灾预警系统,用于监测管道的温度变化,及时发出警报。
3. 施工流程3.1 前期准备•调查设计:针对建设地点进行详细的勘测和调查,了解地下管线的情况和地质条件;•安全预警:根据调查结果进行风险评估,制定安全预警方案;•合同签订:与设计、施工方签订合同,明确双方权责。
3.2 施工准备•地面清理:施工前清理地面杂物,确保施工道路畅通;•建立工地临时设施:建立施工场地,包括临时办公室、仓库等;•材料准备:准备好施工所需的各类材料和设备。
城市综合管廊设计规范城市综合管廊是指在城市建设中,统筹规划、设计建设的一种地下、地上多层管道和设备,用于集中布置城市公用设施和各类管线,实现各种功能的综合系统。
城市综合管廊的设计规范包括以下几个方面。
一、布置与定位城市综合管廊的布置应考虑以下因素:1.各类管线的需求:根据城市规划和交通、供水、排水、燃气、通信等基础设施的需求,在合适的位置布置综合管廊。
2.地下空间利用:尽量利用地下空间,减少地上设施的占用面积,提高城市土地利用率。
3.管线通道的长度:合理安排综合管廊的长度,减少管线的延伸长度。
二、设计与施工1.综合管廊的结构:根据城市地质、土壤条件,选择合适的结构形式,如隧道、地下室等。
2.通道宽度和高度:根据各类管线的需要,确定综合管廊的通道宽度和高度,保证各类管道能够顺利安装和维修。
3.通道间隔:合理设置不同层管道之间的间隔,便于维修和安全操作。
4.消防安全:设计综合管廊时,应考虑消防安全,配备相应的消防设施和设备,确保灭火和疏散通道畅通无阻。
三、设备与管道布置1.管道布局:合理布置各类管道,避免交叉和干扰,保证各类管道能够互不干扰地进行维修和改造。
2.管道标识:对各类管道设置标识牌,标明管道类型、用途和所属单位,方便管理和维护。
3.附属设备:根据需要,设置相应的附属设备,如泵站、电缆井、风井等,为管道运行提供支撑和保障。
四、管理与维护1.管理机构:设立综合管廊管理机构,负责综合管廊的日常管理和维护工作,明确各类管线的责任单位。
2.巡检与维修:建立管线巡检和定期维修制度,及时发现和解决管线故障,确保综合管廊的正常运行。
3.更新与改造:根据城市发展和管道使用情况,及时进行管道的更新和改造,提高综合管廊的服务水平和安全性。
4.安全与环保:建立安全管理和环保措施,确保综合管廊的安全运行和对环境的影响最小化。
综合管廊的设计规范对于城市的建设和发展具有重要的意义,能够有效地提升城市的管理效率和服务水平,促进城市的可持续发展。
城市综合管廊规划设计随着城市化进程的不断加快,城市面临着越来越多的挑战,如交通拥堵、环境污染、土地资源浪费等问题日益突出。
为了有效解决这些问题,城市综合管廊规划设计应运而生。
综合管廊是指在城市地下综合利用空间,集中布置城市地下综合管线、设施和设备的地下空间系统。
本文将从规划设计的角度探讨城市综合管廊的重要性、设计原则和实施步骤。
一、城市综合管廊规划设计的重要性1. 解决城市地下空间混乱问题随着城市建设的不断发展,地下管线、设施和设备的布设也日益复杂,导致地下空间混乱,给城市管理和维护带来了巨大困难。
综合管廊规划设计可以统一规划城市地下空间,合理布局管线和设施,提高地下空间利用效率。
2. 优化城市交通系统城市交通拥堵一直是困扰城市发展的难题,而地下综合管廊可以为城市交通系统提供更多的发展空间。
通过规划设计,可以合理布置地下交通设施,优化交通网络,提高交通运行效率,缓解交通压力。
3. 保护城市生态环境城市综合管廊规划设计还可以有效保护城市生态环境。
将污水处理、垃圾处理等设施纳入综合管廊系统,可以减少污染物排放,改善环境质量,提升城市整体生态环境。
二、城市综合管廊规划设计的原则1. 综合性原则综合管廊规划设计应该充分考虑城市各项基础设施的需求,实现管线、设施和设备的集中布置,形成综合管廊系统,实现资源共享、功能互补。
2. 环保原则规划设计应该注重环保理念,采用绿色、环保的建设材料和技术,减少对环境的影响,提高城市生态环境质量。
3. 安全原则规划设计应该注重安全性,合理布局管线和设施,确保城市地下空间的安全运行,防止事故发生,保障城市居民生命财产安全。
4. 可持续发展原则规划设计应该注重可持续发展,充分考虑未来城市发展的需求,合理规划管廊系统的扩展空间,为城市未来发展提供保障。
三、城市综合管廊规划设计的实施步骤1. 调研分析阶段在规划设计之初,需要进行充分的调研分析,了解城市地下空间的现状和存在问题,明确规划设计的目标和任务,为后续设计工作奠定基础。
综合管廊设计规范综合管廊是指在地下或高架架空的现有城市区域内,专为电力、电信、给水、排水、燃气、热力、路灯、监控、安防、消防等多种公共设施的埋设,以及电缆、光缆、排水管等多种公用配套设施的布置而建设的一种城市地下综合设施。
综合管廊设计规范是指在设计和建设综合管廊时需要遵循的技术标准和规定,旨在确保综合管廊的设计符合安全、经济、合理、可操作、易维修、环保等要求,达到高标准、高质量的设计效果。
以下是综合管廊设计规范常见的内容:1. 综合管廊规划与设计:包括综合管廊的布置与层次、截面形式、埋深等要求。
在规划与设计过程中需要考虑道路、管线、建筑物等相关要素,充分利用地下空间,确保综合管廊与城市景观协调。
2. 综合管廊材料选用:要求使用符合国家标准的混凝土、钢筋、管道、电缆、光缆等材料,以确保综合管廊的结构稳定、耐久性好、耐腐蚀能力强。
3. 综合管廊结构设计:包括综合管廊的截面形式、支撑结构、防水设计等。
综合管廊的结构设计要合理布置支撑柱、梁、板等,确保结构的稳定性和承载能力。
4. 综合管廊通风设计:综合管廊应考虑通风系统的设计,以确保管廊内空气的流通和排除有害气体,提高管廊的舒适性和安全性。
5. 综合管廊安全设计:包括设计综合管廊的安全出口、防火措施、防雷击措施、防洪措施等。
综合管廊的安全设计要考虑各种可能的安全隐患,并制定相应的应急预案。
6. 综合管廊布线设计:综合管廊内的电缆、光缆等设施的布置要符合相关标准,确保电缆的敷设和连接质量,保证公用设施正常运行。
7. 综合管廊施工图设计:综合管廊的施工图设计需要详细标明各种设施的具体尺寸、材料、敷设方式等,确保施工能够按图施工,减少施工过程中的问题和风险。
总之,综合管廊设计规范是综合管廊建设的重要依据,通过遵循规范的要求,可以提高综合管廊的质量、安全、可操作性和可维护性,为城市的现代化建设提供重要的技术支撑。
