使用LabVIEW进行心电信号的采集与分析

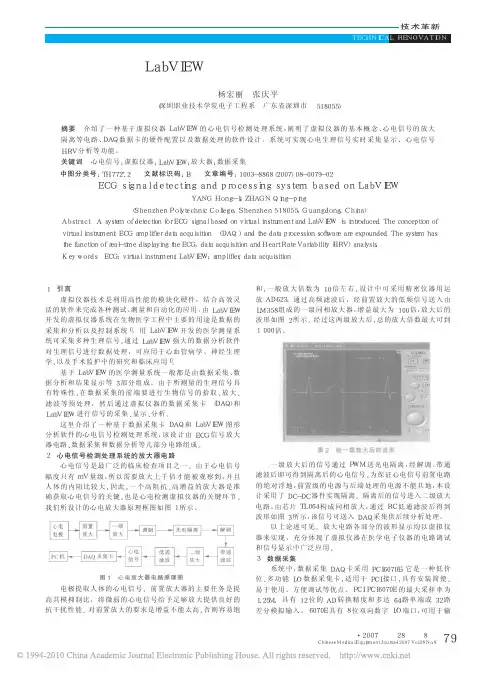

医疗卫生装备·２００７年第２８卷第８期ＣｈｉｎｅｓｅＭｅｄｉｃａｌＥｑｕｉｐｍｅｎｔＪｏｕｒｎａｌ·２００７Ｖｏｌ．２８Ｎｏ．８图１心电放大器电路原理图基于ＬａｂＶＩＥＷ的心电信号检测与分析系统杨宏丽张庆平（深圳职业技术学院电子工程系广东省深圳市５１８０５５）摘要介绍了一种基于虚拟仪器ＬａｂＶＩＥＷ的心电信号检测处理系统，阐明了虚拟仪器的基本概念、心电信号的放大隔离等电路、ＤＡＱ数据卡的硬件配置以及数据处理的软件设计。

系统可实现心电生理信号实时采集显示、心电信号ＨＲＶ分析等功能。

关键词心电信号；虚拟仪器；ＬａｂＶＩＥＷ；放大器；数据采集ＥＣＧｓｉｇｎａｌｄｅｔｅｃｔｉｎｇａｎｄｐｒｏｃｅｓｓｉｎｇｓｙｓｔｅｍｂａｓｅｄｏｎＬａｂＶＩＥＷＹＡＮＧＨｏｎｇ－ｌｉ，ＺＨＡＧＮＱｉｎｇ－ｐｉｎｇ（ＳｈｅｎｚｈｅｎＰｏｌｙｔｅｃｈｎｉｃＣｏｌｌｅｇｅ，Ｓｈｅｎｚｈｅｎ５１８０５５，Ｇｕａｎｇｄｏｎｇ，Ｃｈｉｎａ）ＡｂｓｔｒａｃｔＡｓｙｓｔｅｍｏｆｄｅｔｅｃｔｉｏｎｆｏｒＥＣＧｓｉｇｎａｌｂａｓｅｄｏｎｖｉｒｔｕａｌｉｎｓｔｒｕｍｅｎｔａｎｄＬａｂＶＩＥＷｉｓｉｎｔｒｏｄｕｃｅｄ．Ｔｈｅｃｏｎｃｅｐｔｉｏｎｏｆｖｉｒｔｕａｌｉｎｓｔｒｕｍｅｎｔ，ＥＣＧａｍｐｌｉｆｉｅｒｄａｔａａｃｑｕｉｓｉｔｉｏｎ（ＤＡＱ）ａｎｄｔｈｅｄａｔａｐｒｏｃｅｓｓｉｏｎｓｏｆｔｗａｒｅａｒｅｅｘｐｏｕｎｄｅｄ．Ｔｈｅｓｙｓｔｅｍｈａｓｔｈｅｆｕｎｃｔｉｏｎｏｆｒｅａｌ－ｔｉｍｅｄｉｓｐｌａｙｉｎｇｔｈｅＥＣＧ，ｄａｔａａｃｑｕｉｓｉｔｉｏｎａｎｄＨｅａｒｔＲａｔｅＶａｒｉａｂｉｌｉｔｙ（ＨＲＶ）ａｎａｌｙｓｉｓ．ＫｅｙｗｏｒｄｓＥＣＧ；ｖｉｒｔｕａｌｉｎｓｔｒｕｍｅｎｔ；ＬａｂＶＩＥＷ；ａｍｐｌｉｆｉｅｒ；ｄａｔａａｃｑｕｉｓｉｔｉｏｎ１引言虚拟仪器技术是利用高性能的模块化硬件，结合高效灵活的软件来完成各种测试、测量和自动化的应用。

LabVIEW与人体生理信号处理实现生物医学信号采集和分析随着生物医学领域的发展，人体生理信号的采集和分析变得越来越重要。

而LabVIEW作为一种强大的工程软件平台，为人体生理信号的处理提供了便利。

本文将探讨LabVIEW在生物医学信号采集和分析中的应用。

一、生物医学信号的采集生物医学信号是指人体内产生的用于传递生理信息的电信号，如心电信号、脑电信号和肌电信号等。

这些信号的采集对于了解人体健康状况、诊断疾病以及监测治疗效果至关重要。

LabVIEW提供了丰富的硬件支持，并且具有友好的用户界面，使得生物医学信号的采集变得更加简单。

通过与传感器和采集设备的连接，LabVIEW可以实时获取生物医学信号，并进行数据的处理和记录。

二、生物医学信号的处理生物医学信号采集到后，需要进行信号的处理和分析，以便进一步提取有用的信息。

1. 噪声滤除生物医学信号通常会存在噪声干扰，例如电源干扰、运动干扰等。

LabVIEW提供了多种滤波器和噪声消除算法，可以对信号进行去噪处理，提高数据的质量和准确性。

2. 特征提取生物医学信号中蕴含着丰富的生理信息，如心率、脑波频率等。

LabVIEW具有丰富的信号处理工具，可以帮助用户提取信号的相关特征，进一步研究和分析生物医学信号。

3. 时频分析有些生物医学信号具有时变性质，需要进行时频分析以了解信号在时间和频率上的变化规律。

LabVIEW中的时频分析工具可以对信号进行时频变换，如短时傅里叶变换和小波变换，从而揭示出信号的时频特性。

三、案例分析为了更好地说明LabVIEW在生物医学信号处理中的应用，以下将以心电信号处理为例进行分析。

心电信号是衡量心脏活动的重要指标，对于心血管疾病的诊断和治疗具有重要意义。

使用LabVIEW，我们可以通过与心电传感器的连接，实时采集心电信号。

利用信号滤波和去噪算法，可以消除患者运动和电源干扰引入的噪声。

随后，利用LabVIEW中的心电信号处理工具，可以提取心电信号的心率、ST段变化等特征。

利用LabVIEW进行生物医学信号处理和分析LabVIEW是一种用于控制、测量和测试、数据采集和处理的图形化编程语言和开发环境。

在生物医学领域，LabVIEW被广泛用于处理和分析各种生物医学信号，如心电图（ECG）、脑电图（EEG）、肌电图（EMG）等。

本文将介绍利用LabVIEW进行生物医学信号处理和分析的方法和技巧。

一、LabVIEW简介LabVIEW是美国国家仪器公司（National Instruments）推出的一款可视化编程软件，具有直观易用、功能强大、灵活性高等特点。

其图形化编程环境使得生物医学信号处理和分析变得更加便捷。

LabVIEW 支持多种硬件设备，如数据采集卡、传感器等，可以实时采集生物医学信号。

二、生物医学信号处理基础在开始利用LabVIEW进行生物医学信号处理和分析之前，首先需要了解一些基础知识。

生物医学信号通常是非稳态信号，因此需要进行预处理，包括滤波、去噪、特征提取等。

滤波可以去除信号中的噪声和干扰，常用的滤波方法有低通滤波、高通滤波、带通滤波等。

去噪可以减少信号中的噪声成分，提高信号质量。

特征提取可以从信号中提取出有用的特征，如频率、幅度、相位等。

三、LabVIEW在生物医学信号处理中的应用1. 生物医学信号采集：LabVIEW支持多种硬件设备，可以实时采集生物医学信号。

通过选择合适的传感器和数据采集卡，可以实时获取心电图、脑电图、肌电图等生物医学信号。

2. 信号滤波：LabVIEW提供了丰富的滤波函数和工具箱，可以进行低通滤波、高通滤波、带通滤波等操作。

通过设定合适的滤波参数，可以去除信号中的噪声和干扰。

3. 信号去噪：LabVIEW中有多种去噪算法，如小波去噪、自适应滤波等。

可以根据信号的特点选择合适的去噪方法，提高信号的质量。

4. 特征提取：LabVIEW提供了多种信号特征提取的函数和工具箱，如傅里叶变换、小波变换、时域特征提取等。

通过提取信号的频率、幅度、相位等特征，可以进行后续的分析和识别。

如何利用LabVIEW进行数据采集与分析数据采集和分析是科学研究和工程实践中至关重要的步骤。

LabVIEW是一种功能强大的图形化编程环境，广泛应用于科学实验、自动化控制、仪器测量等领域。

本文将介绍如何使用LabVIEW进行数据采集和分析，并提供一些实用的技巧和建议。

1. 数据采集数据采集是获取实验数据的过程，在LabVIEW中可以通过使用传感器、仪器等硬件设备来实现。

以下是一些常见的数据采集方法：1.1 传感器接口LabVIEW提供了许多传感器接口模块，可以方便地与各种传感器进行通信。

通过选择合适的传感器接口，您可以轻松地读取传感器的测量值，并将其保存到LabVIEW中进行进一步的分析和处理。

1.2 仪器控制如果您使用仪器进行实验，那么LabVIEW可以帮助您控制这些仪器并读取其输出数据。

LabVIEW提供了丰富的仪器控制工具包，支持各种常见的仪器通信接口，如GPIB、USB、Serial等。

1.3 数据采集卡对于一些需要高速采集的应用，可以使用数据采集卡来实现。

LabVIEW提供了专门的工具包，支持常见的数据采集卡，并提供了丰富的功能和接口，满足不同应用的需求。

2. 数据分析数据采集完成后，接下来需要对数据进行分析和处理。

以下是一些常见的数据分析方法：2.1 数据可视化LabVIEW提供了丰富的数据可视化工具，可以将采集到的数据以图表、图形等形式展示出来。

通过可视化，您可以更直观地了解数据的特征和趋势。

2.2 统计分析LabVIEW内置了众多统计分析函数，可以计算数据的平均值、标准差、最大值、最小值等统计量。

您可以利用这些函数对数据进行统计分析，进一步理解和描述数据的特征。

2.3 信号处理如果您需要对采集到的信号进行滤波、去噪或频谱分析，LabVIEW 提供了一系列的信号处理工具包。

您可以使用这些工具包对信号进行处理，提取有用的信息和特征。

3. 实用技巧和建议为了更好地利用LabVIEW进行数据采集和分析，以下是一些建议和技巧：3.1 模块化设计当您设计LabVIEW程序时，应尽量将其模块化，将不同功能实现的部分组织成不同的子VI(SubVI)。

如何使用LabVIEW进行数据采集和分析LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款由美国国家仪器公司（NI）开发的图形化编程环境和开发平台，主要用于测试、测量和控制领域。

LabVIEW具有直观的用户界面、强大的数据采集和分析功能，被广泛应用于工业自动化、科学研究、仪器仪表等领域。

本文将介绍如何使用LabVIEW进行数据采集和分析的基本步骤。

一、实验准备与硬件连接在使用LabVIEW进行数据采集和分析之前，首先需要准备好实验所需的硬件设备，并将其与计算机连接。

LabVIEW支持多种硬件设备，如传感器、仪器和控制器等。

根据实验需要选择相应的硬件设备，并按照其配套说明书将其正确连接至计算机。

二、创建LabVIEW虚拟仪器LabVIEW以虚拟仪器（Virtual Instrument，简称VI）的形式进行数据采集和分析。

在LabVIEW中，可以通过图形化编程来创建和配置虚拟仪器。

打开LabVIEW软件后，选择新建一个VI，即可开始创建虚拟仪器。

三、配置数据采集设备在LabVIEW中，需要为数据采集设备进行配置，以便准确地采集实验数据。

通过选择合适的数据采集设备和相应的测量通道，并设置采样率、量程等参数，来实现对实验数据的采集。

LabVIEW提供了丰富的数据采集函数和工具箱，使得配置数据采集设备变得更加简单和便捷。

四、编写数据采集程序使用LabVIEW进行数据采集和分析的核心是编写采集程序。

在LabVIEW中，可以通过拖拽、连接各种图形化函数模块，构建数据采集的整个流程。

可以使用LabVIEW提供的控制结构和数据处理函数，对采集的实验数据进行处理和分析。

LabVIEW还支持自定义VI，可以将经常使用的功能模块封装成VI，以便在其他程序中复用。

五、数据可视化和分析通过编写好的数据采集程序，开始实际进行数据采集。

LabVIEW提供了实时查看和记录实验数据的功能，可以将采集到的数据以曲线图、表格等形式进行显示和保存。

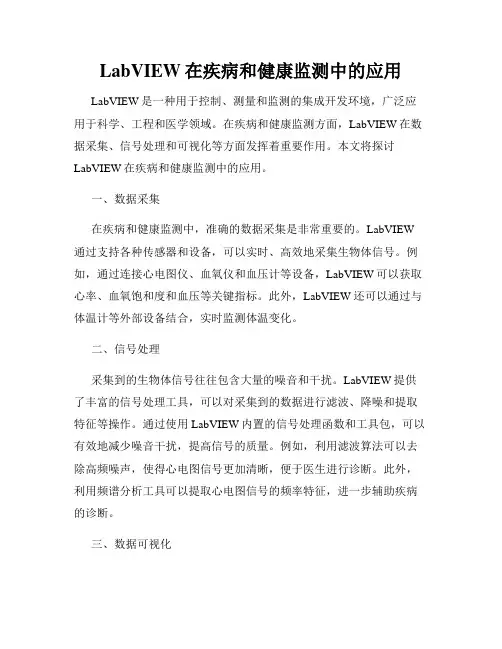

LabVIEW在疾病和健康监测中的应用LabVIEW是一种用于控制、测量和监测的集成开发环境，广泛应用于科学、工程和医学领域。

在疾病和健康监测方面，LabVIEW在数据采集、信号处理和可视化等方面发挥着重要作用。

本文将探讨LabVIEW在疾病和健康监测中的应用。

一、数据采集在疾病和健康监测中，准确的数据采集是非常重要的。

LabVIEW 通过支持各种传感器和设备，可以实时、高效地采集生物体信号。

例如，通过连接心电图仪、血氧仪和血压计等设备，LabVIEW可以获取心率、血氧饱和度和血压等关键指标。

此外，LabVIEW还可以通过与体温计等外部设备结合，实时监测体温变化。

二、信号处理采集到的生物体信号往往包含大量的噪音和干扰。

LabVIEW提供了丰富的信号处理工具，可以对采集到的数据进行滤波、降噪和提取特征等操作。

通过使用LabVIEW内置的信号处理函数和工具包，可以有效地减少噪音干扰，提高信号的质量。

例如，利用滤波算法可以去除高频噪声，使得心电图信号更加清晰，便于医生进行诊断。

此外，利用频谱分析工具可以提取心电图信号的频率特征，进一步辅助疾病的诊断。

三、数据可视化LabVIEW提供了友好的图形化编程界面，可以直观地显示和分析采集到的数据。

通过绘制曲线图、色谱图和瀑布图等，可以清晰地展示疾病和健康监测的结果。

这对于医生和病人来说，都非常重要。

医生可以通过观察数据趋势和变化，及时发现异常情况并做出相应的判断和干预。

而病人可以通过直观的图形界面，了解自己的健康状况，更好地管理自己的健康。

四、远程监测随着互联网技术的发展，远程监测在疾病和健康管理中的应用越来越广泛。

LabVIEW可以与互联网相结合，实现远程监测。

通过搭建Web服务器和使用LabVIEW Web模块，可以实现数据的远程传输和获取。

这样，医生可以通过网络实时监测病人的生理参数，提供更加精确的健康指导。

同时，在紧急情况下，也可以及时发出警报并采取措施。

使用LabVIEW进行数据采集和处理数据采集和处理在科学研究和工程应用中具有重要的作用。

为了高效地进行数据采集和处理，我们可以使用LabVIEW软件来完成这一任务。

LabVIEW是一款强大的图形化编程环境，能够方便地进行数据采集和处理，并提供了丰富的功能和工具来满足不同的需求。

一、LabVIEW简介LabVIEW是由美国国家仪器公司（National Instruments）开发的一款图形化编程环境。

通过拖拽和连接图标，我们可以构建出一个完整的数据采集和处理系统。

LabVIEW提供了可视化的编程界面，使得数据采集和处理变得简单直观。

同时，LabVIEW还支持多种硬件设备的接口，例如传感器、仪器设备等，能够实现与这些设备的连接和数据交互。

二、LabVIEW的数据采集功能1. 数据采集设备的接口LabVIEW支持多种数据采集设备的接口，如模拟输入模块、数字输入输出模块等。

通过这些接口，我们可以方便地连接和配置不同的采集设备，并进行数据的获取。

2. 数据采集参数的设置在LabVIEW中，我们可以轻松地设置数据采集的参数，比如采样率、采集通道数等。

通过这些参数的设置，我们可以灵活地对数据采集进行控制，以满足不同需求。

3. 实时数据采集LabVIEW支持实时数据采集，可以实时获取数据并进行处理。

这对于一些需要即时反馈的应用场景非常重要，比如实验数据采集、实时监测等。

三、LabVIEW的数据处理功能1. 数据预处理LabVIEW提供了丰富的数据预处理工具，如滤波、平滑、去噪等。

这些功能能够对原始数据进行处理，去除噪声和干扰，提高数据质量。

2. 数据分析与算法LabVIEW支持多种数据分析与算法，如统计分析、曲线拟合、傅里叶变换等。

通过这些功能，我们可以对数据进行深入的分析和处理，提取其中的有价值信息。

3. 可视化显示LabVIEW提供了强大的可视化显示功能，可以将数据以图表、曲线等形式展示出来。

这样我们可以直观地观察数据的变化趋势和规律，进一步理解数据的含义。

1 绪论由于计算机技术发展迅猛, 且具有众多厂商的软硬件支持, 使其在各领域的应用得到了长足的发展, 同时也促进了图形开发软件包和图形开发环境的迅速普及【2】。

虚拟仪器是计算机硬件资源、仪器与实验系统硬件资源和虚拟仪器软件资源三者的有效结合。

在虚拟仪器的图形软件开发平台研究方面, 最有代表性的是LabVIEW虚拟仪器软件开发平台【3】。

LabVIEW 是一种基于图形化语言的开发、调试、运行的集成化虚拟仪器开发平台。

它针对测试系统软件开发的需要将数据的采集、处理、存储、输出和远程传输等一些常用的功能模块化, 通过对程序模块的调用, 提高了模块的复用度和软件的开发效率【4】。

LabVIEW是一种面向对象的图形化编程语言开发环境，本文对其在医学心电信号采集与处理中的应用将做出具体介绍。

由于心电信号经DAQ数据采集卡采集后，在LabVIEW的前面板上只能显示出最原始，最简单的数据，尚不能直观的看出心电信号的心率大小等信息。

因此，本次设计的目的是开发一套基于LabVIEW的心电信号测试系统，要求在LabVIEW 的前面板上能直观的读取心率数据。

这种方法在国际上，并不是一个新的课题，前人已有过研究。

但是他们采用的计算方法都比较复杂。

所以，在延续已有的研究方案上，本人想设计出一套更为简单、便捷的测试系统。

实验方法均是在插入式信号采集卡DAQ的硬件支持下，利用LabVIEW编程软件，设计一套多通道心电信号采集测试系统。

使用模拟心电信号发生器，将心电信号进行调试和放大处理，然后输入DAQ数据采集卡进行采集，最终在电脑上通过LabVIEW编程软件的界面，显示出连续的，完整的心电信号。

通过对LabVIEW 的编程，使电脑能显示出心率大小，信号采集次数和信号采集频率的信息。

与已有的方案相比，本次设计的不同之处就在于如何对LabVIEW进行编程【5】。

本人的设计重点是信号的采集部分，对于种种设计中应注意的问题，和细节，将在本文中得以解释。

基于LabVIEW的心电信号与多数据采集分析系统设计
陈亚华;张凯淇;马俊
【期刊名称】《现代计算机》
【年(卷),期】2024(30)8
【摘要】近年来心血管疾病的发病率和死亡率不断攀升。

为了给人们提供一个较为准确的心电信号分析结果,该系统以心电信号为感知节点,结合虚拟仪器技术,打造一个准确性更高、成本更低、更可靠的心电信号分析系统。

它的优点在于会结合使用者的各种因素,如:所处气象、饮食、地理位置、身体状况和生活习惯等因素,并结合已经发展较为成熟的心电信号数据分析手段,在对连续的心电图数据实时采集处理与分析功能方面,此设备具有数据实时性、精度较高等特点。

结果表明,结合了多数据的分析结果,比单一分析系统给出的结果更为准确,也更加能够满足人们的需要,这将对预防和治疗心血管疾病产生重要作用。

【总页数】5页(P112-115)
【作者】陈亚华;张凯淇;马俊
【作者单位】长沙医学院信息工程学院
【正文语种】中文
【中图分类】TP3
【相关文献】
1.基于labview的心电信号采集和分析
2.基于LabVIEW和嵌入式技术的7导联心电信号采集系统设计
3.基于LabVIEW的心电信号采集系统设计
4.基于STM32和
LabVIEW的心电信号采集系统设计5.基于LabVIEW和声卡的心电信号采集及频谱分析仪设计
因版权原因，仅展示原文概要，查看原文内容请购买。

信号与线性系统课程设计报告课题名称：基于LABVIEW的心电信号的分析班级:通信102班姓名：杨成方学号：102140成绩：指导教师：王宝珠日期：2012.12.30基于LABVIEW的心电信号的分析摘要：心电信号分析系统是读取心电信号文件，并对其做一定的数字信号处理，以及进行频谱分析等。

Labview是一种带有图形控制流结构的数据流模式,程序执行是由数据驱动，同时也是一种图形化的编程语言。

本设计采用Labview综合运用其丰富的VI库来实现心电信号的读取、线性插值、滤波、谱分析。

该课题利用VI库中索引数组、数组子集、字符串--数值转换、While循环、For循环、chebyshev滤波器等，得到了简单的读取、插值、滤波、谱分析等功能，对心电信号做简单的数字信号处理。

关键词：Labview,心电信号，VI库，谱分析1课程设计的目的、意义本课题主要研究基于Labview的数字心电信号初步分析及其各种滤波器的应用。

通过完成本课题的设计，了解基于LabVIEW虚拟仪器的特点和使用方法，熟悉并掌握LabVIEW的使用及练习使用其不同的功能，了解人体心电信号的时域特征和频谱特征，通过对心电信号的滤波处理、频谱分析，进一步了解数字信号的分析方法，进一步加深对各种滤波器（巴特沃斯、切比雪夫、反切比雪夫)的理解。

此外，通过本课题的设计，培养运用所学知识分析和解决实际问题的能力。

心电信号分析是一门比较实用的电子工程的专业课程。

当今社会，心血管疾病是发病率和死亡率最高、对人类生命威胁最大的疾病。

心电信号预处理就是对心电信号的时域特征、频域特征进行了解，以便以后对心电信号的自动识别起到一定的基础作用。

另外，Labview具有强大的虚拟仪器功能和软件开发功能，运行速度快、兼容性和移植性好、方便易用，适合于课程设计短期内完成。

2 设计任务及技术指标课题所用信号是美国麻省理工学院提供的MIT-BIH数据库（一个权威性的国际心电图检测标准库），近年来应用广泛，为我国的医学工程界所重视。

如何在LabVIEW中进行数据采集与分析LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款由美国国家仪器公司（National Instruments）开发的集数据采集、信号处理、分析及控制等功能于一体的可视化编程环境。

本文将介绍在LabVIEW中进行数据采集与分析的步骤和技巧。

一、LabVIEW环境介绍LabVIEW具有图形化编程的特点，用户可以通过拖拽和连接各种图形化元件，组成一个数据采集与分析的程序。

LabVIEW提供了丰富的工具箱，包括信号生成、数据采集、信号处理、滤波器、傅里叶变换等，方便用户进行各种数据的处理和分析。

二、数据采集1. 连接仪器设备在进行数据采集前，首先需要连接仪器设备，比如传感器、示波器、多功能仪等。

LabVIEW支持各种接口和通信方式，如USB、GPIB、串口等。

通过选择适当的接口和连接方式，将仪器设备与电脑连接起来。

2. 创建数据采集VI在LabVIEW中，VI（Virtual Instrument）是最基本的程序单元，类似于函数和模块。

我们可以通过创建一个新的VI来进行数据采集。

在“Front Panel”界面上，可以添加控件来显示和控制数据采集过程，如图形显示、文本框、按钮等。

3. 配置数据采集参数在数据采集VI中，需要配置数据采样率、采集时间、通道数等参数。

通过添加适当的控件，用户可以在界面上进行参数设置，并将参数传递给数据采集程序的后台。

4. 进行数据采集通过LabVIEW提供的函数和工具箱，可以快速实现数据采集功能。

根据仪器设备的特点和接口类型，选择相应的函数和配置采样模式。

LabVIEW提供了多种数据存储格式，如数组、文本文件、二进制文件等，可以根据需要选择合适的数据格式进行存储。

三、数据分析1. 数据预处理在进行数据分析前，通常需要对采集到的原始数据进行预处理，以提高分析的准确性和可靠性。

基于LabVIEW的心电信号采集与分析设计方案
生物医电信号，如心电信号、血压信号、脑电信号等等，都表征了一定的病理特征，以心电为例，通常以心电图来记录心脏产生的生物电流，临床医生可以利用心电图对患者的心脏状况进行评估，并做出进一步诊断。

而对于一些家用或者医用仪器厂商来说，则需要开发特定的信号处理算法并部署到嵌入式处理器上，完成医电特征的提取。

通常整套心电监测产品的研发过程，由心电数据采集、心电信号分析、人机显示、文件存储等几部分组成，通过NI 提供的图形化系统设计平台，可以覆盖数据采集、信号读取、心电分析以及报表生成等一系列产品开发的流程，完成整套系统的开发，提高开发效率。

而在整个开发过程中，信号分析部分往往是重点，也是各厂商的软件核心技术所在。

本文将重点就心电采集与分析展开讨论，介绍如何通过LabVIEW 高效实现心电信号的采集及分析算法开发。

图1 典型的单周期心电图波形
1 心电信号的数据采集
通常来说，ECG 信号是通过对若干电极（导联）感知生物电流，并通过数据采集设备将导联产生的模拟电信号转化为数字信号进行计算机分析。

导联产生的模拟信号往往较为微弱，幅值在mV 左右，需要通过动态信号采集设备进行采集，或者通过前置预放大之后采集。

无论是独立的ECG 导联或者集成医用式ECG 设备，都可以通过NI 设备进行数据采集。

通过30 多年的发展，美国国家仪器(NI)在测试测量领域奠定了领导地位，从便携式USB 设备到高精度PXIe 同步采样设备，可以实现从8 位到24 位的分辨率，以及48kHz 到2GHz 的采样率。

同时NI 设备将增益误差、偏移误差、。

如何利用LabVIEW进行数据采集和分析LabVIEW是一种强大的可视化编程环境，广泛应用于数据采集和分析领域。

本文将介绍如何利用LabVIEW进行数据采集和分析的步骤和技巧。

一、LabVIEW简介LabVIEW是由美国国家仪器公司（National Instruments）开发的一种图形化编程语言。

其独特之处在于可以通过拖拽和连接图标来编写程序，而无需手写代码。

LabVIEW具有强大的数据采集和分析功能，被广泛应用于科学研究、工程控制、仪器仪表等领域。

二、数据采集1. 硬件设备选择在进行数据采集之前，需要选取合适的硬件设备。

LabVIEW支持多种硬件接口，如USB、Ethernet、GPIB等。

根据实际需求选择合适的硬件设备，并进行连接。

2. 创建数据采集程序打开LabVIEW软件，创建一个新的VI（Virtual Instrument）文件。

VI是LabVIEW的文件格式，用于编写程序和处理数据。

在VI中，可以添加各种图标和函数，用于实现数据采集和其他操作。

3. 配置数据采集参数在VI中，通过添加数据采集模块和设置属性来配置数据采集参数。

可以设置采样率、采样时间、通道数等参数。

根据具体应用需求，进行相应的配置。

4. 开始数据采集配置完成后，通过添加开始按钮或触发条件来启动数据采集过程。

LabVIEW会根据设定的参数，实时采集数据并保存到指定文件或内存中。

三、数据分析1. 数据导入与处理在数据采集完成后，可以导入数据进行进一步的分析。

LabVIEW提供了丰富的数据处理函数和工具，可以对导入的数据进行滤波、平滑、插值等处理操作，以得到更精确的结果。

2. 数据可视化LabVIEW具有强大的数据可视化能力，可以将分析结果以图表、曲线等形式展示。

通过添加图表模块和调整参数，可以实时动态显示数据分析的结果，提高数据处理的直观性和可理解性。

3. 数据分析算法LabVIEW支持多种数据分析算法，如统计分析、信号处理、模式识别等。

使用LabVIEW进行心电信号处理心电图是一种记录心脏产生的生物电流的技术。

临床医生可以利用心电图对患者的心脏状况进行评估，并做出进一步诊断。

ECG记录是通过对若干电极(导联)感知到的生物电流进行采样获得的。

图1中显示了典型的单周期心电图波形。

图1 典型的单周期心电图波形通常说来，记录的心电信号会被噪声和人为引入的伪影所污染，这些噪声和伪影在我们感兴趣的频段内，并且与心电信号本身有着相似的特性。

为了从带有噪声的心电信号中提取出有用的信息，我们需要对原始的心电信号进行处理。

从功能上来说，心电信号的处理可以大致分为两个阶段：预处理和特征提取(如图2所示)。

预处理阶段消除和减少原始心电信号中的噪声，而特征提取阶段则从心电信号中提取诊断信息。

图2 典型的心电信号处理流程图使用LabVIEW和相关工具箱，如高级信号处理工具箱(ASPT)和数字滤波器设计工具箱(DFDT)等，用户可以方便地创建针对两个阶段的信号处理应用，包括消除基线漂移、清除噪声、QRS综合波检测、胎儿心率检测等。

本文着重讨论使用LabVIEW进行典型的心电信号处理的方法。

1. 心电信号预处理心电信号预处理可以帮助用户去除心电信号中的污染。

广义上讲，心电信号污染可以分为如下几类：•电源线干扰•电极分离或接触噪声•病人电极移动过程中人为引入的伪影•肌电（EMG）噪声•基准漂移在这些噪声中，电源线干扰和基准漂移是最为重要的，可以强烈地影响心电信号分析。

除了这两种噪声，其它噪声由于可能是宽频带的且复杂的随机过程，也会使心电信号失真。

电源线干扰是以60 Hz (或50 Hz)为中心的窄带噪声，带宽小于1Hz。

通常，心电信号的采集硬件可以消除电源线干扰。

但是，基准漂移和其它宽带噪声通过硬件设备很难抑制。

而软件设计则成为更为强大而可行的离线式心电信号处理方法。

用户可以使用以下方法来消除基准漂移和其它宽带噪声。

消除基准漂移基准漂移的产生通常源于呼吸，频率在0.15 到0.3 Hz之间，可以通过使用高通数字滤波器进行抑制。

Labview虚拟心电示波器实验报告
Labview虚拟心电示波器实验报告
实验思路：读取心电信号文件→数据处理→滤波→显示波形→计算心率
实验程序框图如下：
图一为数据读取及处理部分
用于打开心电信号文件
用于读取二进制文件，因为共650000对心电信号，每对占三个字节，因此读取总数为650000*3
接下来为一个for循环，用于循环读取处理心电信号数据
每次读三个信号，组成一个数组，因两个心电信号占三个字节，用索引数组第0、1个字节的数据，将第0个字节与第1个字节的低四位拼接即为一个心电信号
经公式节点公式计算输出心电波
上图为滤波、示波及心率计算部分的程序框图
滤波器、360hz采样率，2为滤波方式，10为滤波高截止频率，低截止频率默认为0.125。

用滤波器处理信号之后可以去除杂波，便于观察心电信号波形
之后为一个while循环，循环读取心电信号直至按停止键
建立数组子集，方便控制信号读取，i为while循环的基数，不断增加，作为索引数，可使显示出的心电图不断变化。

连接波形图显示心电波。

（波形图表我们也做了，想对比一下区别，从结果来看，效果差不多）
可读出波幅位置，索引出相邻波幅位置，算出差值，除以频率360hz，即为相邻波幅间时间差，再用60秒除以时间差即为心率。

在前面板显示出实时心率
布尔型，在前面板为开关，连接于心率计算的条件结构上，因此可控制心率计算开关。
