困惑已久的单片机知识？单片机拉电流和灌电流

单片机 io口灌电流单片机是一种集成电路，具有微处理器核心和各种外围设备，可以完成特定的任务。

其中，IO口是单片机与外部设备进行通信的关键接口，它能够实现输入输出功能。

本文将重点讨论单片机IO口灌电流的相关知识。

一、IO口简介IO口是单片机与外部设备进行数字信号交互的接口，通常包括输入端口和输出端口。

输入端口用于接收外部设备的信号，输出端口则用于向外部设备发送信号。

单片机通过IO口的电平变化来实现与外部设备的通信。

二、IO口灌电流原理IO口灌电流是指通过控制IO口的电平变化来改变其输出电流大小的一种操作方式。

一般来说，单片机的IO口输出电流有一定的限制，超过限定值则可能导致IO口损坏。

通过合理控制IO口的电平，可以在一定范围内调节IO口的输出电流。

三、IO口灌电流的应用1. 控制外部设备：通过改变IO口的电平，可以控制外部设备的开关状态。

例如，通过IO口控制LED灯的亮灭，或者控制电机的启停。

2. 数据传输：IO口的状态变化可以用于数字信号的传输。

例如，通过IO口的高低电平变化来传输二进制数据。

3. 电压检测：通过IO口灌电流，可以实现对外部电压的检测。

当外部电压超过一定阈值时，IO口的电平会发生变化，从而可以检测出电压是否正常。

四、IO口灌电流的方法1. 使用内部上拉电阻：单片机的IO口通常带有内部上拉电阻，可以通过设置相关寄存器来使IO口的电平变为高电平。

这种方式下，IO口的输出电流由上拉电阻决定。

2. 使用外部电阻：可以通过连接外部电阻的方式来控制IO口的输出电流。

外部电阻的阻值越小，IO口的输出电流越大。

3. 使用特定芯片或模块：一些特定的芯片或模块可以提供灌电流的功能，通过连接这些芯片或模块，可以实现更灵活的IO口灌电流控制。

五、IO口灌电流的注意事项1. 了解IO口的电流限制：不同型号的单片机IO口的电流限制可能不同，应该在使用前仔细查阅相关资料，了解IO口的电流限制。

2. 防止IO口过载：在进行IO口灌电流时，要注意是否超过了IO 口的电流限制，避免IO口过载导致损坏。

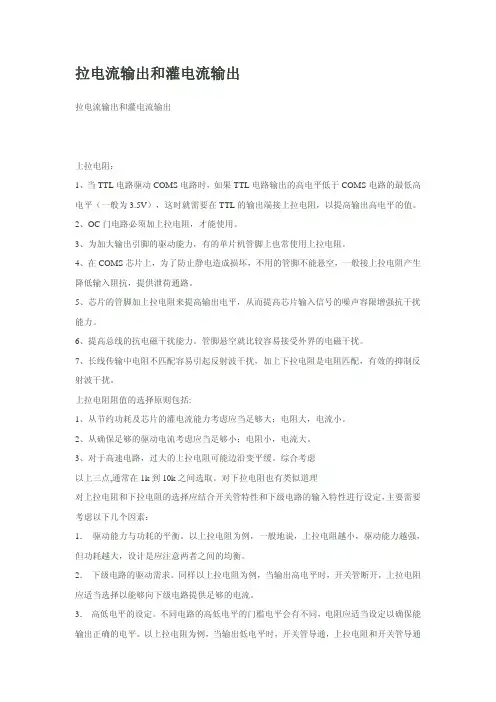

拉电流输出和灌电流输出拉电流输出和灌电流输出上拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。

2、OC门电路必须加上拉电阻，才能使用。

3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。

4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。

6、提高总线的抗电磁干扰能力。

管脚悬空就比较容易接受外界的电磁干扰。

7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。

上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。

2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。

3、对于高速电路，过大的上拉电阻可能边沿变平缓。

综合考虑以上三点,通常在1k到10k之间选取。

对下拉电阻也有类似道理对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：1．驱动能力与功耗的平衡。

以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。

2．下级电路的驱动需求。

同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。

3．高低电平的设定。

不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。

以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。

4．频率特性。

以上拉电阻为例，上拉电阻和开关管漏源级之间的电容和下级电路之间的输入电容会形成RC延迟，电阻越大，延迟越大。

上拉电阻的设定应考虑电路在这方面的需求。

欢迎进入老古论坛对拉电流输出和灌电流输出进行讨论在使用数字集成电路时,拉电流输出和灌电流输出是一个很重要的概念,例如在使用反向器作输出显示时,图1是拉电流,即当输出端为高电平时才符合发光二极管正向连接的要求,但这种拉电流输出对于反向器只能输出零点几毫安的电流用这种方法想驱动二极管发光是不合理的（因发光二极管正常工作电流为5~10mA)。

图2为灌电流输出,即当反向器输出端为低电平时,发光二极管处于正向连接情况,在这种情况下,反向器一般能输出5~10mA的电流,足以使发光二极管发光,所以这种灌电流输出作为驱动发光二极管的电路是比较合理的。

因为发光二极管发光时,电流是由电源+5V通过限流电阻R、发光二极管流入反向器输出端,好像往反向器里灌电流一样,因此习惯上称它为“灌电流”输出。

电子学中“拉电流”与“灌电流”的含义悬赏分：0 - 提问时间2006-8-11 15:40 问题为何被关闭谁知道电子学中“拉电流”与“灌电流”的含义，知道的详细说来！提问者：jzy19840914 - 助理二级答复共4 条垃,既通过器件向电源索取。

灌，既通过器件向电源回输（流）。

回答者：老瓢虫- 高级魔法师七级8-11 16:35器件通过负载接电源称为灌；器件通过负载接地称为拉。

回答者：lnaslzt - 同进士出身七级8-11 18:59拉电流即元气件从它的负载输入电流；灌电流即该元气件向负载输出电流。

回答者：lncysun - 助理三级8-13 10:48数字电路中的0，1，是根据电位的高低来区分的。

在电位高时，下一级电路会从本级电路中拉出一部分电流，在电位低时，上一级电路会向本级电路中灌入一部分电流，这就是你所谓的：电子学中“拉电流”与“灌电流”的含义回答者：高级电灯泡- 见习魔法师二级8-13 21:17什么是灌电流，拉电流和扇出系数当逻辑门输出端是低电平时，灌入逻辑门的电流称为灌电流，灌电流越大，输出端的低电平就越高。

拉电流灌电流扇入扇出准双向双向定义很详细实用当逻辑门输出端是低电平时，灌入逻辑门的电流称为灌电流，灌电流越大，输出端的低电平就越高。

由三极管输出特性曲线也可以看出，灌电流越大，饱和压降越大，低电平越大。

逻辑门的低电平是有一定限制的，它有一个最大值UOLMA某。

在逻辑门工作时，不允许超过这个数值，TTL逻辑门的规范规定UOLMA某≤0.4～0.5V。

当逻辑门输出端是高电平时，逻辑门输出端的电流是从逻辑门中流出，这个电流称为拉电流。

拉电流越大，输出端的高电平就越低。

这是因为输出级三极管是有内阻的，内阻上的电压降会使输出电压下降。

拉电流越大，高电平越低。

逻辑门的高电平是有一定限制的，它有一个最小值UOHMIN。

在逻辑门工作时，不允许超过这个数值，TTL逻辑门的规范规定UOHMIN≥2.4V。

由于高电平输入电流很小，在微安级，一般可以不必考虑，低电平电流较大，在毫安级。

所以，往往低电平的灌电流不超标就不会有问题，用扇出系数来说明逻辑门来同类门的能力。

扇出系数NO是描述集成电路带负载能力的参数，它的定义式如下：NO=IOLMA某/IILMA某其中IOLMA某为最大允许灌电流，IILMA某是一个负载门灌入本级的电流。

No越大，说明门的负载能力越强。

一般产品规定要求No≥8。

对于标准TTL门，NO≥10；对于低功耗肖特基系列的TTL门，NO≥20扇入、扇出系数：扇入系数--门电路允许的输入端数目。

一般门电路的扇入系数Nr为1—5，最多不超过8。

若芯片输入端数多于实际要求的数目，可将芯片多余输入端接高电平(+5V)或接低电平(GND)。

扇出系数--一个门的输出端所驱动同类型门的个数，或称负载能力。

一般门电路的扇出系数Nc为8，驱动器的扇出系数Nc可达25。

Nc体现了门电路的负载能力。

对于输入电流的器件而言：灌入电流和吸收电流都是输入的，灌入电流是被动的，吸收电流是主动的。

如果外部电流通过芯片引脚向芯片内流入称为灌电流；反之如果内部电流通过很详细实用芯片引脚从芯片内‘流出’称为拉电流。
