第一章单片机基础知识

第一章单片机入门知识概述1.1 单片机的发展历程单片机的应用在后PC时代得到了前所未有的发展，但对处理器的综合性能要求也越来越高。

综观单片机的发展，以应用需求为目标，市场越来越细化，充分突出以“单片”解决问题，而不像多年前以MCS51/96等处理器为中心，外扩各种接口构成各种应用系统。

单片机系统作为嵌入式系统的一部分，主要集中在中、低端应用领域（嵌入式高端应用主要由DSP、ARM、MIPS等高性能处理器构成），在这些应用中，目前也出现了一些新的需求，主要体现在以下几个方面：（1）以电池供电的应用越来越多，而且由于产品体积的限制，很多是用钮扣电池供电，要求系统功耗尽可能低，如手持式仪表、水表、玩具等。

（2）随着应用的复杂，对处理器的功能和性能要求不断提高。

既要外设丰富、功能灵活，又要有一定的运算能力，能做一些实时算法，而不仅仅做一些简单的控制。

（3）产品更新速度快，开发时间短，希望开发工具简单、廉价、功能完善。

特别是仿真工具要有延续性，能适应多种MCU，以免重复投资，增加开发费用。

（4）产品性能稳定，可靠性高，既能加密保护，又能方便升级。

1. 单片机技术的发展特点自单片机出现至今，单片机技术已走过了近20年的发展路程。

纵观20年来单片机发展历程可以看出，单片机技术的发展以微处理器(MPU)技术及超大规模集成电路技术的发展为先导，以广泛的应用领域拉动，表现出较微处理器更具个性的发展趋势。

（1）单片机寿命长这里所说的长寿命，一方面指用单片机开发的产品可以稳定可靠地工作十年、二十年，另一方面是指与微处理器相比的长寿命。

随着半导体技术的飞速发展，MPU更新换代的速度越来越快，以386、486、586为代表的MPU，很短的时间内就被淘汰出局，而传统的单片机如68HC05、8051等年龄已有20岁以上，产量仍是上升的。

这一方面是由于其对相应应用领域的适应性，另一方面是由于以该类CPU为核心，集成以更多I/O功能模块的新单片机系列层出不穷。

第1章 单片机概述1.1 单片机的概念1.1.1 单片机的定义单片机的全称是单片微型计算机（Single Chip Microcomputer，SCM），也称为微控制器（Micro-Controller Unit，MCU），它是将中央处理单元（Central Processing Unit，CPU）、数据存储器RAM（Random Access Memory，随机读写存储器）、程序存储器ROM（Read Only Memory，只读存储器）以及I/O（Input/Output，输入/输出）接口集成在一块芯片上，构成的一个计算机系统，其组成框图如图1.1所示。

单片机可用下面的“表达式”来表示：单片机 = MPU+ROM+RAM+I/O+功能部件图1.1 单片机的组成框图1.1.2 单片机的诞生单片机诞生于20世纪70年代末，具有代表性的事件是1976年Intel公司推出了MCS-48单片机系列的第一款产品：8048。

这款单片机在一个芯片内集成了超过17000个晶体管，包含一个CPU，1KB的EPROM（Erasable Programmable Read Only Memory，可擦可编程只读存储器），64字节的RAM，27个I/O端口和一个8位的定时器。

8048很快就成为了控制领域的工业标准，它们起初被广泛用来替代诸如洗衣机或交通灯等产品中的控制部分。

1980年，Intel公司在MCS-48的基础上推出了MCS-51系列的第一款单片机8051，这款单片机的功耗、大小和复杂程度都比8048提高了一个数量级。

8051集成了超过60000个晶体管，拥有4KB的ROM，128B的RAM，32个I/O端口，一个串行通信接口和两个16位的定时器。

经过三十多年的发展，MCS-51系列单片机已经形成了一个规模庞大、功能齐全、资源丰富的产品群。

单片机原理与应用技术·2·1.1.3 单片机的应用领域单片机在我们的日常生活和工作中无处不在、无处不有：家用电器中的微波炉、洗衣机、电饭煲、豆浆机、电子秤；住宅小区的监控系统、电梯智能化控制系统；汽车电子设备中的ABS、GPS、ESP、TPMS；医用设备中的呼吸机，各种分析仪，监护仪，病床呼叫系统；公交汽车、地铁站的IC卡读卡机、滚动显示车次和时间的LED点阵显示屏；电脑的外设，如键盘、鼠标、光驱、打印机、复印机、传真机、调制解调器；计算机网络的通信设备；智能化仪表中的万用表、示波器、逻辑分析仪；工厂流水线的智能化管理系统，成套设备中关键工作点的分布式监控系统；导弹的导航装置，飞机上的各种仪表等。

第一章、绪论单片机定义：把CPU、寄存器、RAM/ROM、I/O接口等电路集成在一块集成电路芯片上，构成一个完整的微型计算机。

单片机特点：体积小、功耗低、性价比高；数据大都在片内传送，抗干扰能力强，可靠性高；结构灵活,应用广泛。

单片机发展趋势：数据位长1——>4——〉8-->16--〉32位；CPU处理能力和速度不断提高；增大片内RAM和ROM容量；增加片内I/O口和功能模块种类和数量；扩大对外部RAM/IO 口和程序存储器寻址能力；缩小体积，降低功耗。

单片机应用：控制应用：应用范围广泛，从实时性角度可分为离线应用和在线应用。

软硬件结合：软硬件统筹考虑，不仅要会编程，还要有硬件的理论和实践知识.应用现场环境恶劣：电磁干扰、电源波动、冲击震动、高低温等环境因素的影响。

要考虑芯片等级选择、接地技术、屏蔽技术、隔离技术、滤波技术、抑制反电势干扰技术等。

应用空间大：工业自动化、仪器仪表、家用电器、信息和通信产品、军事装备、物联网等领域。

第三章：MCS—51单片机结构与原理3。

1 MCS—51单片机的物理结构及逻辑结构51单片机的引脚定义：P0、P1、P2、P3（输入输出口）；RST（复位）/ VPD(后备电源引入端）；EA (读内/外ROM控制）/Vpp(编程电压）；ALE（地址低8位锁存）/ PROG(编程脉冲)；PSEN （外部ROM读选通信号)；XTAL1、XTAL2 （外接晶振端）Vcc （+5v电源）；Vss （地)逻辑结构--51单片机的系统结构图（教材P26）51单片机基本组成：一个8位微处理器CPU；数据存储器RAM和特殊功能寄存器SFR；内部程序存储器ROM；两个定时/计数器，用以对外部事件进行计数,也可用作定时器;四个8位可编程的I/O（输入/输出）并行端口;一个串行端口，用于数据的串行通信;中断控制系统;内部时钟电路。

MCS-51单片机的CPU：运算器:由8位算术逻辑运算单元ALU（Arithmetic Logic Unit）、8位累加器ACC（Accumulator)、8位寄存器B、程序状态字寄存器PSW（Program Status Word)、8位暂存寄存器TMP1和TMP2等组成。

单片机授课教案中职讲课讲稿第一章：单片机基础知识第一节：单片机概述授课时数2教学形式讲授教学目的与要求1、了解单片机的概念、性能特点、及发展趋势和应用领域教学重点和难点单片机的组成、特点、发展及应用教学方法讲授、课堂讨论、分析教学手段教学板书教学过程一、电子计算机的产生及发展二、单片机的概述三、单片机的性能特点四、单片机的发展历史五、单片机的发展趋势六、单片机的应用领域实施情况教研室主任或组长签名：年月日授课内容第一章第二节：89系列单片机授课时数2教学形式讲授教学目的与要求1、了解89系列单片机型号，功能，特点教学重点和难点1、了解89系列单片机型号，功能，特点教学方法讲授、课堂讨论、分析教学手段教学板书教学过程一、89系列单片机的发展二、89系列单片机的类型三、89系列单片机的功能实施情况教研室主任或组长签名：年月日授课内容第一章数制和码制授课时数2教学形式讲授教学目的与要求了解数制的表示方法，数制之间的相互转换教学重点和难点数制之间的相互转换教学方法讲授，课堂讨论教学手段教学板书教学过程一、数制及转换二、计算机中数的表示二、计算机中常用编码表示实施情况教研室主任签名：年月日授课内容单片机开发系统简介授课时数2教学形式讲授教学目的与要求1、了解单片机常用的开发系统及开发方法2、了解常用的进位计数制教学重点和难点掌握各进制的进位特点、基本符号教学方法讲授、课堂讨论、分析教学手段教学板书教学过程一、单片机的开发系统二、单片机常用的开发方法三、单片机编程软件简介四、常用的进位计数制实施情况教研室主任签名：年月日编号：05伊犁职业技术学院教师授课教案教研室（组）：电气自动化编号：05授课内容实训一：灯光闪烁实训授课时数2教学形式实验教学目的与要求通过实验使学生意识到团队合作精神，教育引导学生把爱国落实到实际行动上爱学校，爱实验室，爱学习做起，要求学生从小事做起，从我做起，自觉矫正不良行为，使学生养成讲卫生，爱护公物的良好习惯。

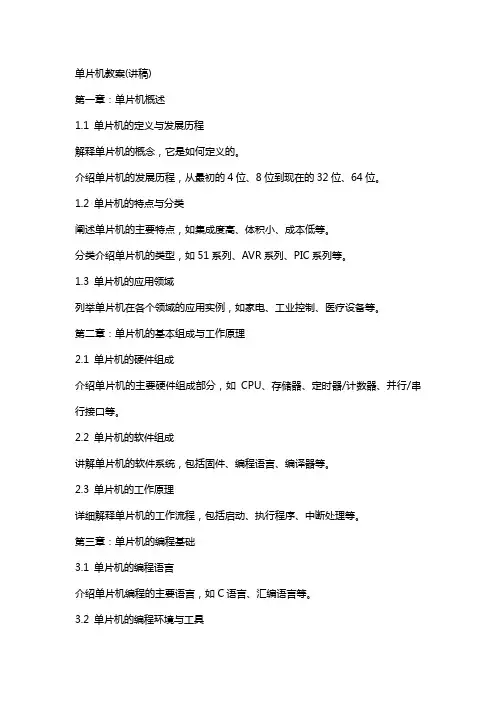

单片机教案(讲稿)第一章：单片机概述1.1 单片机的定义与发展历程解释单片机的概念，它是如何定义的。

介绍单片机的发展历程，从最初的4位、8位到现在的32位、64位。

1.2 单片机的特点与分类阐述单片机的主要特点，如集成度高、体积小、成本低等。

分类介绍单片机的类型，如51系列、AVR系列、PIC系列等。

1.3 单片机的应用领域列举单片机在各个领域的应用实例，如家电、工业控制、医疗设备等。

第二章：单片机的基本组成与工作原理2.1 单片机的硬件组成介绍单片机的主要硬件组成部分，如CPU、存储器、定时器/计数器、并行/串行接口等。

2.2 单片机的软件组成讲解单片机的软件系统，包括固件、编程语言、编译器等。

2.3 单片机的工作原理详细解释单片机的工作流程，包括启动、执行程序、中断处理等。

第三章：单片机的编程基础3.1 单片机的编程语言介绍单片机编程的主要语言，如C语言、汇编语言等。

3.2 单片机的编程环境与工具讲解单片机编程所需的环境与工具，如Keil、MPLAB等。

3.3 单片机的编程实例通过具体的编程实例，讲解如何编写、调试单片机程序。

第四章：单片机的接口技术4.1 并行接口技术介绍单片机的并行接口，如I/O口、数据总线、地址总线等。

4.2 串行接口技术讲解单片机的串行接口，如UART、SPI、I2C等。

4.3 单片机与其他设备的接口技术阐述单片机与显示屏、传感器、电机等设备的接口技术。

第五章：单片机的应用案例5.1 温度控制器的设计与实现通过具体案例，讲解如何使用单片机设计温度控制器。

5.2 智能家居系统的设计与实现讲解如何使用单片机设计智能家居系统，包括灯光控制、安防监控等。

5.3 控制系统的设计与实现介绍如何使用单片机控制的运动、感知等功能。

第六章：单片机的电源管理6.1 单片机电源需求与供电方式讨论单片机的电源需求，包括电压和电流规格。

介绍单片机的供电方式，如直流供电、电池供电等。

6.2 电源管理电路设计说明如何设计单片机的电源管理电路，包括稳压器、电压监测、电源去耦等。
