斯维尔三维算量图文教程一、CAD基础知识：当然，我们在工程行业也必须要会用CAD。
学会7个命令,成为三维算量高手!A、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
如果是3D鼠标，则滚动键起缩放作用。
拖拽操作是按住鼠标左键不放拖动鼠标。
但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。
窗选：左图从左往右拖拽选中实线框内的物体，只选中了左边的柱子。
框选：右图从右往左拖拽选中虚线框内的物体和交叉的物体，选中了右边的柱子和梁。
1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。
1.3、撤销放弃操作：autocad支持无限次撤销操作，单击撤销按钮或输入u,回车。
1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。
1.5、经常查看命令区域的提示，按提示操作。
命令区域2、绘制图形的几个操作这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。
为了了解cad概念，以下介绍几个基本的命令。
2.1绘制直线：单击工具条或在命令行中输入L ，回车。
在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。
或者输入C 闭合。
举例：绘制一个三角形的三个边：命令行输入：L 回车 指定第一个点：单击一点：回车。
重复单击另一点，回车。
输入：C 回车。
直线闭合，形成一个三角形。
2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。
快捷键：PL 。
在三维算量中定义异形截面、手绘墙、梁等时常用。
举例：绘制一个异形柱截面命令行输入：PL ，回车。
指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。
输入快捷键F8，使用cad 的正交功能，,保持直线水平，输入：500。
输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。
输入：L,切换到绘制直线，单击一点，绘制一段直线。
输入：A ，绘制一个圆弧与开始点闭合为一个界面形状。
接下来就可以定义一个异形截面的柱，来选择该多段性即可。
B 、图形对象的修改由于三维算量软件对绘图功能已针对算量特点改进的很傻瓜化操作，不需要掌握太多的绘图命令，但是修改命令就使用很频繁了。
常用的有： 1、 删除：符合windows 操作，Del 键最方便。
2、 复制：是把一个或多个对象复制到指定的位置，也可以将一个对象连续复制。
快捷键：CP 。
例子：复制柱子。
单击或输入CP ，选择一个柱子，回车或单击鼠标右键，指定基点，利用cad 的捕捉功能单击柱的中心点，右键。
输入1000，回车。
一个柱子复制成功。
在选择完对象后，根据提示单击M ，可以多重复制。
3、 移动：快捷键：M 。
操作与“复制”相同，与复制功能不同的是，复制是多了一个对象，移动只是改变了对象的位置。
4、 剪切：快捷键：TR 。
可以按指定的边界剪切不需要的部分。
单击或输入TR ，提示选择对象，选择边界对象，单击右键，提示选择对象，左键单删 除 复制 移 动 剪 切 延 伸击选择剪切后不需要的那部分，单击右键，确定。
5、延伸：快捷键：EX。
用于把延伸对象精确的延伸到目标边界上。
操作与剪切相同。
这两个命令的特点是：都是先选择目标界限对象，再选择被修改的对象。
C、对象捕捉用户在绘图时，靠鼠标和眼睛很难精确控制，利用cad的捕捉功能可以很好结合解决这个问题。
举例：当绘制一条直线到柱子的外边时，利用端点捕捉可以精确捕捉到柱子外边界点。
对象捕捉属于透明命令，意即：在不退出其他操作的过程中，可以同时使用的命令。
绘制直线等其他图形时可以使用捕捉命令。
1、对象捕捉设置在软件界面下方，右键单击对象捕捉，左键单击设置，弹出下面的设置对话窗。
D、正交模式：正交模式是绘图时常用的工具之一，快捷键：F8。
可以利用绘制直线时，键入F8测试。
E、图层模式：图层是就像一张张透明的硫酸纸，为了更好管理所有的对象，每张上面分别画着墙、柱子、梁等不同类别的对象。
为了避免图形太复杂，选择错误。
可以从中把不需要看到的这一张先抽出来，也就是关闭。
同样也可以锁定、冻结或者设置不同的颜色等等。
快捷键：LAF 、视图缩放命令：常用的几个缩放命令：1、 实时平移：快捷键：P 。
单击或输入P ，回车，或者按下3D 鼠标的滚动键，鼠标会变成像手一样的图标，按下鼠标左键拖动，平移图形。
2 、实时缩放：利用3D 鼠标的滚动键滚动可以实现实时缩放。
也可以单击，前后移动鼠标实时缩放。
3 、窗口缩放：单击窗口缩放，按下鼠标左键拖动框选需要缩放的区域。
4 、缩放到上一次：单击，视图将恢复到上一个缩放的视图。
5 、范围缩放：单击，系统将所有图形全部显示在屏幕上，并最大限度充满整个屏幕。
二、实际应用注意事项：1. 转角的柱如何布置？转角的构造柱？ 答：可以采用轴线偏移和修剪来定义转角柱（或构造柱）的截面形状，然后用识别菜单下面的封闭曲线功能将柱截面封闭成一个块图形，然后在柱布置对话画框中定义异型柱，选择定义好的截面图形即可。
2. 构造柱截面不同墙宽时如何布置？答：先按柱布置上去，再用编辑菜单下面的构造住转换功能转换成构造柱。
构造柱不同墙宽时直接用柱布置，马牙槎的体积、面积在“属性查询”对话框的指定调整内指定调整，之后套构造柱的定额。
3. 如何定义（编辑）不规则柱？答：先在平面上画出柱截面图，再用识别菜单下面的封闭曲线功能将柱截面封闭成一个块图形，然后定义异型柱，选择截面图形即可。
4. 为什么同一编号的梁有不同断面时如何处理？答：用构件编辑器修改单跨梁截面尺寸。
（点击“构件成组”开关，将整梁分开，图面选取要修改的梁段进行修改。
）实时平移 实时缩放 窗口缩放 缩放到上次 范围缩放5.一条多跨梁布置后自动断成多段，这时如何偏移整条梁？答：点击“构件成组”开关，即命令行显示值等于1后将多段梁连为整梁，在进行偏移。
6.转角布置的墙，会自动离开，不交在同一点，影响工程量?答：A方法：有细微的误差，可以选择墙的夹点（蓝点）来拉伸至闭合，重叠部分系统会自动扣减。
B方法：用“图形检查”功能用“尚需连接构件”功能对构件进行检查，之后用里面的“应用”功能进行连接。
7.为什么布置构件（梁、墙）有时出现仅有支座处有，其余该有的地方画不上去的现象？答：那是因为系统会自动判断支座来布置，梁可以先画支座梁，再画单边柱、墙支座的梁。
墙可以手动画墙的功能将其布上。
8.为什么布置半截构柱（不到层高）墙却按整条柱全部扣减？答：能够按任意高度扣减，一般这种情况是用柱布置构造柱导致的，只是把编号写成GZ1之类的，这样系统认为这个构件还是柱，而不是构造柱。
而正确的做法是用构造柱布置按钮将构造柱定义和布置上去。
或者用柱布置时将墙隐藏掉，再布置柱，完了之后再将墙显示出来，墙就不会断开了。
9.为什么有半截柱（窗台下）处窗布置不上去，取消柱后将墙联上还是不能布置？答：墙长小于窗宽不能布窗。
10.已布置的构件如何偏移？答：A方法：可以用编辑菜单下面的构件对齐功能是构件对齐，如：柱边与梁边对齐、柱边与墙边对齐。
B方法：直接用移动命令，在命令行输入M—〉回车—〉选择需要移动的构件—〉选择构件的一个参照点—〉（选择目标点即可）或指定一个方向并在命令行输入偏移值—〉回车即可。
11.柱主筋（竖向钢筋）搭接头是在“工程设置”里设置？答：是的。
也可以在柱主筋公式里自定义增加搭接长度。
12.一条梁钢筋布好后发现梁跨数排序颠倒，梁段重组后原布置的钢筋还可用（不重输入）？答：不需要重新输入，只要跨号修改过来重组和分析即可。
13.鸭筋、吊筋长度计算式中‘梁高—80’，在预算中多减，使用时需调整。
答：（此条已改“梁高—2* Llbhc”。
）14.建议：手工建模时布筋对画梁顺序有要求，即软件默认开始画的一端为第一跨，这样就经常需要重组梁，增加工作量。
最好软件能默认垂直方向：以下方为梁起始端；水平方向以左边为起始端。
这样与正常的施工图刚好相符。
答：（这样还是有问题的，因为我们的钢筋是同编号原则。
如果是镜像的构件，第一个构件的终端将是另一个构件的起端，在终端和起端不一样长的情况下会有问题。
我们曾考虑过您所建议的方法，这样做对用识别功能的梁跨的排序是好，但对镜像构件就不好了。
考虑再三还是用起头为一跨的方式，这个方法对镜像构件还是很好的。
）15.钢筋变量中‘LNB 梁、墙全长’全长是什么概念，即指净长？答：（这个净长并非计算墙、梁构件工程量的“净长”。
它是构件的“通净长”，即只扣减了构件通长两端的支座长，中间支座全部包括在长度中。
）16.柱定位信息中的转角在‘窗选布置’和‘网格布置’时是相对于所在轴线而言。
‘定位布置’是相对坐标系而言。
答：可以简单理解为‘窗选布置’和‘网格布置’时系统会将柱自动向心，“定位布置”需要手动输入旋转角度。
17.柱编号在同一层中不可重复（柱与构造柱信息统一），系统只认前一个，后设无效。
答：您如果用柱子作构造柱，最好用这样的编号形式“z-gz1、z-gz2、.....”以区别在构造柱内的编号“gz1、gz2......”。
暂时情况下只能这样做，待改进。
18.墙体碰到独立柱时软件默认断在柱两侧，半截柱会按整柱扣墙体，答：使用中半截柱处理有两种办法：一、在构造柱中处理；二、强制拉伸至（柱、墙）支座处。
19.墙体拉伸过度重叠工程量计算有误（墙上有梁）。
误差量为重叠长度范围内的梁工程量，系重复扣减所致。
答：可以利用图形检查功能将其检查出来并处理，注意检查构件重复位置时需要加以人工判断是否“应用或往下”，即“应用”系统会自动删除前面布置的构件保留后面布置的构件，“往下”即忽略不处理，但有颜色区别提示，需要认为处理。
20.异型梁截面中‘图面点取’如何使用？答：先用cad的绘图功能，在界面中绘制一个异型梁的截面，再打开梁布置对话框，选取梁截面内的“异形”，之后按照命令栏的提示操作，将梁的编号定义好后，布置方式同正常梁的布置方式一样。
21.板计算工程量有误，布置板时已决定板面积计算基数（已扣梁、柱面积），因此计算规则中扣不扣梁、柱已无意义（只对布置好板后，修改大和后布置的这部分梁、柱有用）。
半截柱也同样扣板面积。
（天棚、搂地面同样）如何解决？答：布置板时，最好用单块小板进行布置，这样算出来的板底面积是很准确的，程序中的扣减梁、柱面积是针对布大板而言，布大板对布板钢筋会产生不准确。
天棚、搂地面可直接在一个房间范围内形成，中间的梁侧边会自动加入天棚内。
22.套取定额后局部从新布置构件可以直接运用已套定额的构件（减少套定额的工作量）？答：将第一次套挂的清单、定额保存为做法组，在清单、定额关联界面的底部有一个“组合保存”按钮，当您做好了一组清单、定额的关联时，点击这个按钮，在弹出的清单、定额组合界面内给这个组合一个名称“确定”保存下来，下一个构件套挂清单、定额时，直接在界面的底部“组合名称”选项栏内选您保存好的名称即可，很方便的。

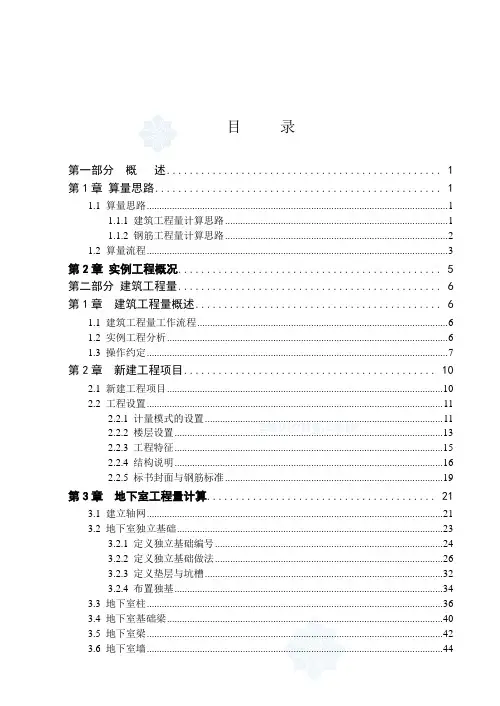

![[新手必备]建筑、钢筋工程斯维尔三维算量入门教程(含实例)图文236页](https://imgs-1438308264.cos.ap-hongkong.myqcloud.com/a1abb9ff01f69e314232943f.webp)
