斯维尔三维算量各个版本的功能改进整理版

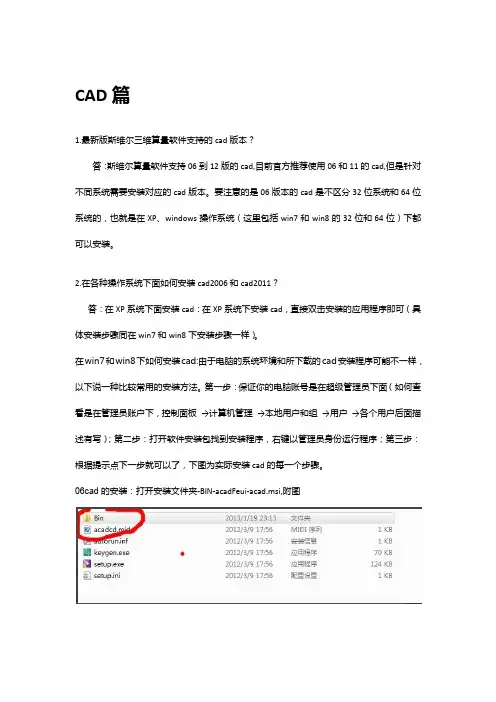

CAD篇1.最新版斯维尔三维算量软件支持的cad版本？答：斯维尔算量软件支持06到12版的cad,目前官方推荐使用06和11的cad,但是针对不同系统需要安装对应的cad版本。

要注意的是06版本的cad是不区分32位系统和64位系统的，也就是在XP、windows操作系统（这里包括win7和win8的32位和64位）下都可以安装。

2.在各种操作系统下面如何安装cad2006和cad2011？答：在XP系统下面安装cad：在XP系统下安装cad，直接双击安装的应用程序即可（具体安装步骤同在win7和win8下安装步骤一样）。

在win7和win8下如何安装cad:由于电脑的系统环境和所下载的cad安装程序可能不一样，以下说一种比较常用的安装方法。

第一步：保证你的电脑账号是在超级管理员下面（如何查看是在管理员账户下，控制面板→计算机管理→本地用户和组→用户→各个用户后面描述有写）；第二步：打开软件安装包找到安装程序，右键以管理员身份运行程序；第三步：根据提示点下一步就可以了，下图为实际安装cad的每一个步骤。

06cad的安装：打开安装文件夹-BIN-acadFeui-acad.msi,附图2011cad安装：需要特别注意的是，在安装CAD2011或者CAD2012需要安装包的存放路径和安装路径都是英文的，这样可以避免在安装的时候软件时候提示部分组件安装失败。

1.打开CAD2011软件安装包找到Setup，右键以管理员身份运行。

2.在单击安装产品，进行安装3.选择下一步在激活的时候需要注意，第一次激活的时候可能会提示序列号不正确，此时点击关闭，在重新点击激活即可，有的情况是需要断开网络进行激活，激活成功之后可以正常联网使用。

AutoCAD安装教程：1、AutoCAD2012软件安装详细教程：/article/e3c78d6466dc873c4c85f58b.html2、AutoCAD2011软件安装详细教程：/article/148a192186b1ad4d71c3b1f9.html3、AutoCAD2006软件安装详细教程：/autocad/cadaz/1345623453165704.html如果06还是安装不上请看下面这个/article/363872ecd168446e4ba16f0e.html3、导入图纸、分解图纸或识别设备时图块变得异常大的解决方法？答：很多朋友经常都会遇到这种情况，就是在分解图纸或识别设备时，图块突然变得异常大。

斯维尔3DM使用心得总结首先我们打开软件，算量思路大家先了解一下：设备——管线（道）——附件就是这三步，完成好这三个步骤，安装算量的的模型就建立好了。

一、喷淋系统（1）在图纸菜单下选择“导入设计图”命令，选择要导入的图纸。

“分解设计图”，点击命令-按照命令行提示选择对象，即图纸-选完之后按右键完成命令。

（2）识别菜单下“识别设备”识别设备的具体步骤：点击命令“识别设备”——选好设备3D图——设置各项属性，由上到下设置好，如安装高度、系统和专业类型——设置好之后点击“提取”，到图纸中提取代表设备的底图，设置好定位点和方向（这里一定要注意定位点位置的确定，用左键，该在哪里点哪里）——提取好底图之后，命令行提示选择要转化的所有图形，此时，全选整张图纸，设备就识别好了。

（3）识别菜单下“识别管道”识别管道的具体步骤：点击命令“识别管道”——设置各项属性，由上到下设置好，如标注图层的提取、最大距离最小距离的设置、合并间距、安装高度、系统和专业类型（这里各项参数有不明白意思的，可以见帮助下面的文字帮助，这里面都有较详细介绍）——设置好了之后，提取管道图层，按照命令行提示选择要识别的管道，一般来说，框选整张图纸，右键完成命令——识别完管道之后，这里分两种情况1、有完整的标注，如果发现标注完整但有些地方标注没有读到，可以用“识别管径”命令，将标注识别出来。

2、没有完整标注，就需要用“喷淋管径”命令，通过喷淋头的个数来判定管径。

这是两种判定管径的方法。

（4）附件附件可以识别也可以布置。

如果识别的话，参见识别设备，一样的操作。

如果布置，选择附件，没有该附件的话，点开定义编号新建自己需要的附件名称即可。

（5）以上命令都完成之后，就可以分析工程量了。

在命令行输入“fx”，或者点击分析键，选取自己要分析的层数和构件，点确定就可以了。

或者可以点击选取图形，直接选择自己要分析的图形。

分析完了之后，我们就可以到统计里面去查看工程量啦，也可以导出到excel和查看报表。

斯维尔三维算量2012版和2010版的计算规则差异作者：斯维尔官方来源：斯维尔知道日期：2012-3-23三维算量2012版与三维算量2010版在工程量计算规则方面有些差异，如果您将2010版的工程升级到2012版再分析统计的话，在工程面方面会有一些差异，下面列举这些有差异的规则：2012版不再有侧壁编号，侧壁编号升级上来时分解为踢脚、墙裙、墙面、其它面四类编号。

2012版房间编号由楼地面、天棚、踢脚、墙裙、墙面、其它面这些组成。

2012版楼地面、天棚、踢脚、墙裙、墙面、其它面、房间、门、窗、门联窗、飘窗、以及所有的安装算量里的设备、管线、附件、管件类型均改为全工程统一定义。

即在不同楼层里有相同名称的编号，其关键属性{见附件中的说明}和做法完全相同。

在升级2010版的工程时会不使原来的数据或做法丢失，在升级时会将相同名称但关键属性或做法不同的编号自动改名，即在名称后面自动加“_1”以示区别。

<▄> 2010版这些类型各个楼层单独定义。

2012版天棚，中间梁侧/底的阈值等同于原边界梁侧/底的阈值，合并为有墙梁侧/底面积合并条件里的阈值。

<▄> 2010版中间梁侧/底的阈值没有，故中间梁侧/底均会增加2012版墙在计算钢丝网时，在竖向构件上的钢丝网会按一定条件合并。

条件是两条贴缝的距离小于一倍缝宽。

<▄>2010版不会这样处理，表现为量多。

2012版超高工程量，将支模高度，支模起点高，超高次数等放到了属性里，并增加了一系列规则进行处理。

<▄> 2010版用属性组合处理，不能完全匹配各地的计算规则以及变化多样的场景。

2012版阳台/楼梯，阳台/楼梯内部的构件按默认规则扣减阳台/楼梯，满足某些场景梁板等伸出阳台/楼梯的需求。

<▄> 2010版布置时会自动将内部的梁、板等的属性“是否输出工程量”设置为否。

2012版挑檐天沟，工程量属性调整为“模板面积”，“做法组合一”，“做法组合二”，“做法组合三”。

CAD篇1.最新版斯维尔三维算量软件支持的cad版本？答：斯维尔算量软件支持06到12版的cad,目前官方推荐使用06和11的cad,但是针对不同系统需要安装对应的cad版本。

要注意的是06版本的cad是不区分32位系统和64位系统的，也就是在XP、windows操作系统（这里包括win7和win8的32位和64位）下都可以安装。

2.在各种操作系统下面如何安装cad2006和cad2011？答：在XP系统下面安装cad：在XP系统下安装cad，直接双击安装的应用程序即可（具体安装步骤同在win7和win8下安装步骤一样）。

在win7和win8下如何安装cad:由于电脑的系统环境和所下载的cad安装程序可能不一样，以下说一种比较常用的安装方法。

第一步：保证你的电脑账号是在超级管理员下面（如何查看是在管理员账户下，控制面板→计算机管理→本地用户和组→用户→各个用户后面描述有写）；第二步：打开软件安装包找到安装程序，右键以管理员身份运行程序；第三步：根据提示点下一步就可以了，下图为实际安装cad的每一个步骤。

06cad的安装：打开安装文件夹-BIN-acadFeui-acad.msi,附图2011cad安装：需要特别注意的是，在安装CAD2011或者CAD2012需要安装包的存放路径和安装路径都是英文的，这样可以避免在安装的时候软件时候提示部分组件安装失败。

1.打开CAD2011软件安装包找到Setup，右键以管理员身份运行。

2.在单击安装产品，进行安装3.选择下一步在激活的时候需要注意，第一次激活的时候可能会提示序列号不正确，此时点击关闭，在重新点击激活即可，有的情况是需要断开网络进行激活，激活成功之后可以正常联网使用。

AutoCAD安装教程：1、AutoCAD2012软件安装详细教程：/article/e3c78d6466dc873c4c85f58b.html2、AutoCAD2011软件安装详细教程：/article/148a192186b1ad4d71c3b1f9.html3、AutoCAD2006软件安装详细教程：/autocad/cadaz/1345623453165704.html如果06还是安装不上请看下面这个/article/363872ecd168446e4ba16f0e.html3、导入图纸、分解图纸或识别设备时图块变得异常大的解决方法？答：很多朋友经常都会遇到这种情况，就是在分解图纸或识别设备时，图块突然变得异常大。

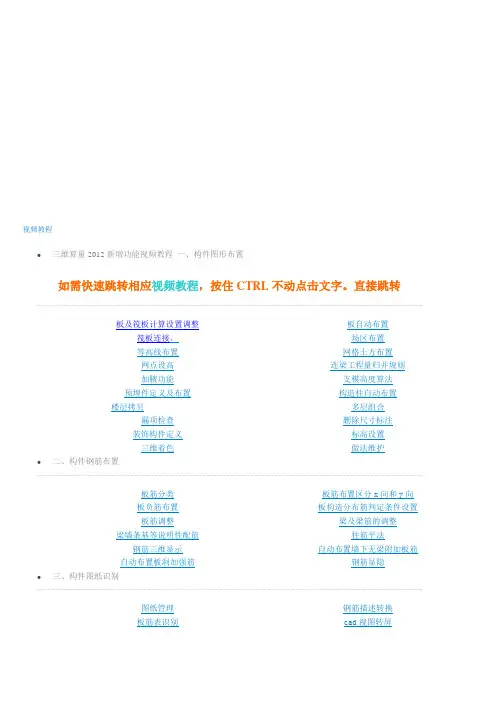

视频教程•三维算量2012新增功能视频教程一、构件图形布置如需快速跳转相应视频教程，按住CTRL不动点击文字。

直接跳转板及筏板计算设置调整板自动布置筏板连接，场区布置等高线布置网格土方布置网点设高连梁工程量归并规则加腋功能支模高度算法预埋件定义及布置构造柱自动布置楼层拷贝多层组合漏项检查删除尺寸标注装饰构件定义标高设置三维着色做法维护•二、构件钢筋布置板筋分类板筋布置区分x向和y向板负筋布置板构造分布筋判定条件设置板筋调整梁及梁筋的调整梁墙条基等说明性配筋柱筋平法钢筋三维显示自动布置墙下无梁附加板筋自动布置板洞加强筋钢筋显隐•三、构件图纸识别图纸管理钢筋描述转换板筋表识别cad视图转屏梁吊筋识别识别做法和材料识别截面•四、工程量输出工程量对比钢筋量对比指定输出看工程量一、构件图形布置板及筏板计算设置调整，斯维尔三维算量2012新增功能视频教程2012版本的【钢筋选项】--【计算设置】中，对板和筏板的钢筋计算规则进行了整理和完善，开放了板和筏板钢筋计算时能用到的所有计算参数。

我们先看一下板，在板的计算设置中根据设置项的作用进行了分类，作用于所有板钢筋的计算项目归类到公用项目中。

新增了面筋的设置项，增加了板面筋遇到不同支座时钢筋在支座内的长度计算规则。

增加了单挑负筋的长度计算规则。

增加了板底筋的计算规则，由于板底筋在设计上的特殊性，软件给出了全面而且灵活的设置选项，尤其是将转换层和普通层分开进行设置，符合施工、预算的需要。

将构造分布筋的计算设置项目整合在一起。

增加了温度筋的设置项。

增加板拉筋和板凳筋的分布形式的选择，以前只是一种形式：双向布置，现在可以修改为梅花形布置。

板钢筋设置项的整理和增加将会使板钢筋计算规则的调整更方便更实用。

切换到筏板页面大家可以看到筏板设置项的修改和板钢筋修改基本是一样的，在这里就不详细讲解了。

板自动布置，斯维尔三维算量2012新增功能视频教程2012版本板布置新增了选文字布置和自动布置2种方式，下面通过实例看来学习2种布置方式。

清华斯维尔三维算量软件操作技巧（二）2.1布置垫层：在三维算量界面中，不论是在菜单命令内还是在工具栏内，都找不到垫层布置的命令和工具快捷键。

是否是系统不具备布置垫层的功能呢？不是!三维算量系统的垫层布置是隐藏在基础布置和轮廓布置中的。

2.1.1如果您的垫层边沿有模板，可用基础布置工具内的各种命令来布置垫层。

步聚是(依据先独立后条形的原则)将基础主体布置完，用显示/隐藏工具将已布置好的基础隐藏起来。

不隐藏也可以，但是在布置条形基础垫层时必须要将基础隐藏，这样做是以利条形基础垫层与独立基础垫层自动相接。

再根据基础形状选择相应的基础作垫层布置。

如果垫层有外伸情况，则在输入尺寸时，应加大垫层的外伸尺寸，厚度尺寸按垫层厚度输入。

布置方法及过程一切同基础布置方式。

应注意的是，①、在选择基础式样时要根据基础的平面形状，一概只选一阶基础就可以了；②、可以直接利用已布基础的编号，在基础编号后加标识改为垫层编号，如将JC-1改为JC-1d，在校核工程量时便于查找；③、关于标高，在基础布置对话框内系统用的是基础底标高，当您将基础布置完后确定垫层底标高时，一定要将垫层的厚度加在标高内，如您的基础底标高是-1.2米，垫层厚100MM，则您的垫层底标高应设为-1.2米加-0.1米等于-1.3米，即垫层底标高是-1.3米。

长条形的基础垫层也是一样的，您只要按使用说明操作就行了。

套挂定额时，垫层砼体积按相关定额套挂就行了。

2.1.2 如果要布置的垫层是房间地面或边沿不须模板的垫层，则可直接用轮廓工具进行布置，这是因为垫层边沿不存在模板问题。

套挂定额时，用轮廓属性内的底面积(m2)SD工程量表达式属性值乘以您设置的垫层厚度即可。

2.2挖条形基础土方：在进行基坑布置前，首先要做点图形准备工作。

先用构件显示/隐藏工具将基础隐藏起来，只留下垫层部分。

用CAD绘制命令内的相应绘制功能将垫层的水平外轮廓描画一遍，如果是规正的矩形和圆形，最好用CAD绘制命令内的矩形和圆命令来画，这样画出来的形状方便作整体工作位增加尺寸偏移。

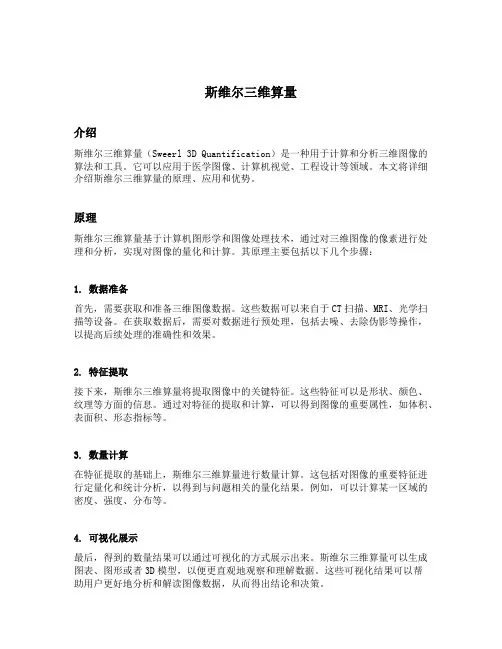

斯维尔三维算量介绍斯维尔三维算量（Sweerl 3D Quantification）是一种用于计算和分析三维图像的算法和工具。

它可以应用于医学图像、计算机视觉、工程设计等领域。

本文将详细介绍斯维尔三维算量的原理、应用和优势。

原理斯维尔三维算量基于计算机图形学和图像处理技术，通过对三维图像的像素进行处理和分析，实现对图像的量化和计算。

其原理主要包括以下几个步骤：1. 数据准备首先，需要获取和准备三维图像数据。

这些数据可以来自于CT扫描、MRI、光学扫描等设备。

在获取数据后，需要对数据进行预处理，包括去噪、去除伪影等操作，以提高后续处理的准确性和效果。

2. 特征提取接下来，斯维尔三维算量将提取图像中的关键特征。

这些特征可以是形状、颜色、纹理等方面的信息。

通过对特征的提取和计算，可以得到图像的重要属性，如体积、表面积、形态指标等。

3. 数量计算在特征提取的基础上，斯维尔三维算量进行数量计算。

这包括对图像的重要特征进行定量化和统计分析，以得到与问题相关的量化结果。

例如，可以计算某一区域的密度、强度、分布等。

4. 可视化展示最后，得到的数量结果可以通过可视化的方式展示出来。

斯维尔三维算量可以生成图表、图形或者3D模型，以便更直观地观察和理解数据。

这些可视化结果可以帮助用户更好地分析和解读图像数据，从而得出结论和决策。

应用斯维尔三维算量在各个领域都有广泛的应用。

以下列举几个常见的应用案例：1. 医学图像分析医学图像分析是斯维尔三维算量最主要的应用之一。

通过对医学图像的分析，可以帮助医生和研究人员更好地理解疾病的发展和治疗效果。

例如，在肿瘤研究中，可以通过斯维尔三维算量计算肿瘤的体积、生长速度等指标，以辅助诊断和治疗。

2. 计算机辅助设计在计算机辅助设计领域，斯维尔三维算量可以帮助工程师和设计师对产品进行分析和优化。

例如，在汽车设计中，可以通过斯维尔三维算量计算车身的空气动力学性能，从而改进汽车的燃油效率和操控性能。

斯维尔三维算量学习笔记(土建篇)三维算量培训笔记-识别结构图一、识别楼层表:1、截图:双击打开“建筑设计”软件,选择菜单“文件”的“打开”来打开导入一张图纸在软件里.然后在命令行处输入字母“W”,按下回车键,弹出“写块”对话框,点击“选择对象”前的“X”图标,接着框选图纸(从右下往左上框选),右击鼠标确定.最后在“文件名和路径”下的点击“…”修改保存路径到桌面,再点击确定.则框选的图纸就会保存在电脑桌面上了.2、导图:双击打开“三维算量”,弹出欢迎使用对话框,点击“新建”工程,点击“是”保存工程,在新工程对话框中输入工程名称,点击打开,即可完成新建工程.新建工程好,接着弹出【工程设置】对话框:首先是“计量模式”对话框中,点“定额名称”右侧小三角,点“定额名称”右侧小三角,选择定额类型.点“下一步”,出现“楼层设置”.如果以前做过像似工程,可用“导入”将相同内容导入本工程中.“楼层设置”中,只能输入首层底标高,首层层名不能改动,其他楼层只能输入层高,可以改变楼层名称.一般以结构标高输入.最底层和顶层层高要以方便操作为原则进行设定.即最底层可以选大部分相同的基底或基顶高度作为层高,顶层一般以坡屋顶起始点的高度来设置层高.如果图纸中有楼层表,点“识别”,可以直接导入楼层信息,点“确定”,点击“下一步”进入“结构说明”对话框.“结构说明”对话框中,将强度等级及抗震等级设置好,注意内容不能重叠.点击“下一步”进入“工程特征”对话框.“工程特征”对话框中,设置好工程概况、计算定义、土方定义.目前外墙钢丝网一般不铺,主要做外墙保温,钢丝网贴缝宽一般300.点击“下一步”进入“标书封面”对话框.“标书封面”对话框可以不填写.点击“下一步”进入“钢筋标准”对话框.不用修改直接点“完成“即可3、点击菜单栏“识别”,在弹出的下拉菜单里选择第一个“导入设计图”命令,弹出“选择插入的电子文档”对话框,选择对话框中的图纸所在位置(如:找到桌面上新块),点击剪图出来的图纸,点击打开.当软件命令行出现“请输入插入点”时,在软件屏幕上适当随意位置左击鼠标,图纸即导入定位在软件屏幕中,(完成图纸导入).4、按照1和2的步骤,把结构图中楼层表导入到三维算量软件内,点击“工程”菜单下“工程设置”按钮,选择“楼层设置”,点击“识别”按钮,框选楼层表,点右键.会弹出识别楼层表对话框.调整红色的表头,点击确认即可.软件会默认为“二层”,记得将其切换为“首层”.二、识别轴网1．在三维算量软件中,点击“图纸”菜单下的“导入设计图”命令,将用w命令导出的柱子图纸导入,在图面上随便点一个点,将图纸放在图面上.2．点击“识别”菜单下的“识别轴网”命令,选择轴网所在图层(轴线,轴号,标注),再点击“自动识别轴网”按钮即可.3、显示和隐藏底图的快捷命令“ctrl+i”.三、识别柱体1、点击“识别”菜单下的“识别柱体”命令(保证识别对话框中为空,如果不为空,要点击一下后面的提取按钮),点击柱子所在图层,点击“自动识别“按钮.如果”自动识别“不得,则选用“点选识别”功能,如“点选识别”不得,则选用“手选边线识别”(指点选构件的围成边线全部选完)即可.四、识别柱筋1、首先从CAD内将“柱筋表”导出,在斯维尔三维算量软件中,利用“图纸”菜单下的“导入设计图”命令,将“柱筋表”导入.2、点击菜单下“钢筋”,在下拉菜单中选择“表格钢筋”,在屏幕下面的命令行会弹出“柱表”等选择,点击“柱表”按钮,弹出“柱表钢筋”对话框,点击对话框中的“识别柱表”,弹出“描述转换”对话框,对柱表中的“？”进行转换(单击一下“？”,点击对话框中的“转换”按钮),对主筋和箍筋分别进行转换.转换结束后点击“退出”按钮.3、从右下往左上框选整个柱表,右击鼠标.对照柱表对表头进行调整后,点击确认.4、指定箍筋类型的样式:点击“箍筋名称”列的表格,点击后面的小三角,选择柱箍筋,再选择箍筋类型的样式(要对3*3和4*4分别指定一次),最后点击布置即可.5、查看哪些构件布置了钢筋的方法:点击“视图”菜单下的“构件辩色”,选择“钢筋”,点击确定,布置了钢筋的构件会显示为绿色(板除外).五、计算柱子钢筋的四种方法:识别柱表、识别大样、柱筋平法和钢筋布置,设计图中没有柱表的情况下,可用平法布置钢筋:1、删除构件钢筋的方法:点击屏幕左边的“橡皮擦”,按住橡皮擦,选择最后一个按钮,再选择需要删除钢筋的构件,点击鼠标右键即可.2、点击“钢筋”菜单下的“柱筋平法”命令,选择需要布置钢筋的柱,在对话框中定义好钢筋的相关信息.如果“读钢筋库”里没有图纸上需要的钢筋类型样式,或者柱子形状与“读钢筋库”中的形状不符合,可以按照对话框右侧竖向工具栏的顺序矩形外箍、自动布置角筋、双边侧钢筋、矩形内箍、内部拉筋的顺序画钢筋.如边侧钢筋为8根,则点取右边工具栏中的“双边侧钢筋”,然后在需要的添加的箍筋内边线上点取需要的钢筋数,点一边,对应边自动增加.增加内箍筋,则点取右边工具栏中的“矩形内箍”,然后在需要的添加的内箍筋纵钢筋的位置,点上一点,再在斜对面点上一点,自动增加一个内箍筋,拉筋同此方法(注:点到右侧工具栏的工具,会自动显示该工具的名称).如多添加了柱子钢筋,则可以点取右边工具栏中的“删除对象”按钮,然后再需要删除的钢筋旁边点上一点,然后从这一点起框选要删除的钢筋即可.3、其中使用将柱筋平法和识别大样的方法可以看到三维立体钢筋效果,柱筋平法三维显示钢筋的设置:钢筋——钢筋选项——计算设置——柱——柱箍筋显示效果——由二维修改为精细.最后点击功能菜单栏理的“图形刷新”按钮即可.五、识别柱筋大样识别柱筋大样前准备:1.先进行柱(暗柱)识别或者先定义好编号.2.转换钢筋描述.3.用缩放图纸功能缩放大样图,如果电子图中尺寸标注用CAD的标注对象,软件可以自动根据标注进行缩放.识别柱筋大样过程:1.点击“柱截面图层”后面的“提取”按钮,在图纸大样中对应点击柱子截面边线后,右键确认.点击“钢筋图层”后面的“提取”按钮,在图纸大样中对应点击柱子截面中的钢筋线条,然后右键确认.点击“标注图层”后面的“提取”按钮,在图纸大样中对应点击柱子的编号和钢筋信息,然后右键确认.框选要识别的大样图,可以框选一个大样或者一行大样或者整个大样图.,右键确认即可.2.识别好大样之后,点击'清除对象'按钮,可以删除临时实体的柱(暗柱),或者删除自定义属性1为'临时实体'的柱(暗柱).六、识别梁体1、图纸导入:在CAD内将一层梁的图纸用“w”命令导出,在斯维尔三维算量软件中将梁图导入.2、图纸对齐:利用“移动”(快捷键为米)命令(点击移动命令,框选需要移动的梁图纸,点击鼠标右键,指定1轴和A轴的交点,将该交点移动到柱图的1和A的交点即可.),将梁图与柱图的轴线对齐.3、梁体识别:点击“识别”菜单下的“识别梁体” 命令,点击梁体所在的图层,点击自动识别按钮即可.七、识别梁筋1、点击“图纸”菜单下的“描述转换”命令,将梁的标注中有“？”的标注转换成字母.2、点击“识别”菜单下的“识别梁筋”命令,点击自动识别按钮,选择是,再选择是即可.3、点击“图纸”菜单下的“清空设计图”命令,将设计图清空.小技巧:识别梁钢筋用自动识别之后,还有发现未能被自动识别出来的梁钢筋,可以选择切换“选梁识别“进行单独识别;如果再不行,可以切换”选梁和文字“进行识别.对于没有配钢筋,或者对没有CAD电子图,可以选择“梁筋布置”进行手动输入布置即可.八、手动布置板1、点击“结构”菜单下的“板体布置”命令,新建一块板,指定其相关参数.(在布置板的时候,点击“视图”菜单下的“构件显示”命令,勾选梁和柱子,其他不打钩,图面上只显示柱子和梁),点击屏幕上方的“智能布置”按钮,在梁围合处的封闭区域内点一点即可.九、识别板筋1、从CAD内导出板图,在斯维尔三维算量软件中利用“导入设计图”将板图导入,利用“移动”命令将板图与梁柱图对齐.2、识别板负筋(面筋):点击“识别”菜单下的“识别板筋”命令,会弹出“描述转换”对话框,对板筋描述中的问号进行转换,点击鼠标右键确认,选择“全自动识别板负筋”命令,选择图面上的一根板负筋,点击鼠标右键即可.3、识别板底筋:点击“识别”菜单下的“识别板筋”命令,点击“框选识别”命令,在“钢筋编号”处点击“省略号按钮”,在钢筋编号中新建一个为“K”的编号,修改其钢筋直径和分布间距.然后在图面上选择互相交叉的两个板底筋,右击鼠标即可.十、输出报表:点击菜单栏中“报表”,在弹出下拉菜单中选择“分析”命令,弹出“工程分析对话框”,在对话框中选择输出的“楼层”和“构件”(如全选亦可),点击确定.稍等片刻,弹出“工程量分析统计对话框”,点击“实物工程量”,即可查看核对明细实物工程量.点击“查看报表”,可以选择相应的总表和明细表进行输出和打印.三维算量学习笔记-识别建筑图一、剪图:1、双击打开“建筑设计”软件,打开菜单“文件夹”,选择须导入的图纸,点击“打开”来把须导入的张图纸导入在软件里.然后在”命令行”处输入字母“W”,按下回车键,弹出“写块”对话框,点击“选择对象”前的“X”图标,接着框选图纸(从右下往左上框选),右击鼠标确定.最后点击在“文件名和路径”后的“…”修改保存路径为桌面,再点击“确定”,则框选的图纸就会保存在电脑桌面上了,退回到“三维算量”界面.二、导入:1、双击打开“三维算量”,弹出欢迎使用对话框,点击“新建”工程,在弹出的“三维算量”对话框中点击“是”保存工程,弹出“新建工程”对话框,在“新建工程”对话框中输入工程名称,点击打开,即可完成新建工程.新建工程好,接着弹出工程设置对话框,在计算规则处选择好定额和清单计价方法,点击“完成”即弹出“三维算量”对话框.2、点击“三维算量”对话框中菜单栏“识别”,在弹出的下拉菜单里选择第一个“导入设计图”命令,弹出“选择插入的电子文档”对话框,选择对话框中的图纸所在位置(如:找到桌面上新块),点击剪出来的图纸,点击打开.当软件命令行出现“请输入插入点”时,在软件屏幕上适当随意位置左击鼠标,图纸即导入定位在软件屏幕中,(完成图纸导入).二、识别:3、点击“三维算量”菜单栏中的“识别”,在弹出的下拉菜单中选择“识别建筑“,稍等图纸的颜色发生改变后,即可完成对建筑图的识别.三、挂做法:1、在“三维算量”中选择屏幕菜单栏“构件”,在弹出的下拉菜单中选择第一个“定义编号“命令,点开结构下“柱”前的“+”号,点击随意一个相应编号的柱子,然后点击再右上边的“做法”,右边弹出清单和定额库,选择柱子的相应清单和定额(1、做法保存:点击“定义编号”界面中的“做法保存”按钮,弹出“做法保存”对话框,编辑“做法名称”和“做法描述”,点击“确定“即可;2、如选择保存的做法,则点击“做法选择”按钮,弹出“做法保存”对话框,点击左边的“已有做法名称”栏中构件做法,再点击“确定”按钮即可;3、点击“做法导出”,选择“楼层”和“编号“,可批量给其他楼层和柱子挂接同样的做法);.点击“关闭”退回到“三维算量”.四、查看报表:1、点击“三维算量”菜单栏中“报表”,在弹出下拉菜单中选择“分析”命令,弹出“工程分析对话框”,在对话框中勾选全部计算方式,选择输出的“楼层”和“构件”(如全选亦可),点击确定.稍等片刻,弹出“工程量分析统计对话框”,点击“清单工程量”,即可查看核对明细清单工程量.点击“查看报表”,可以选择相应的总表和明细表进行输出和打印.点击“退出”,回到退回到“三维算量”2、点击“三维算量”菜单栏中的“工程”,在弹出的下拉菜单中选择“另存为”,弹出“另存工程为”对话框,选择保存在“桌面”,点击保存,桌面就多了一个工程.五、导入广龙计价:、4、双击打开广龙计价,在菜单栏中选择“文件”,在下拉菜单中选择“预算书工具”,在二级下拉菜单中选择“导入三维(安装)算量文件”命令.弹出“导入三维(安装)算量工程”对话框,点击“算量工程”右边“…”,弹出“请选择导入的三维(安装)算量工程文件”对话框,点击桌面,查找保存在桌面的工程文件夹,然后打开文件夹,接着打开对应工程.最后点击确定,再点击保存按钮.则该工程的清单定额与工程量就在广龙计价中接收进来了.三维算量培训笔记-识别基础图一.识别桩基础1、图纸导入:在CAD内将桩基础的图纸用“w”命令导出,在斯维尔三维算量软件中将桩基础图导入.2、图纸对齐:利用“移动”(快捷键为米)命令(点击移动命令,框选需要移动的梁图纸,点击鼠标右键,指定1轴和A轴的交点,将该交点移动到柱图的1和A的交点即可.),将梁图与柱图的轴线对齐.3、桩基础识别:点击“识别”菜单下的“识别桩基” 命令,弹出桩基础识别面板,点击桩基础所在的图层和标注图层之后,还要点击“设置”按钮,在弹出的“识别设置”面板,点击第一条“编号标头”行后的参数值,弹出的“识别设置”中,检查图纸上的构件的构件的代码齐全了没有.如DJ5图纸有,但是这里没有,只需补齐构件的类型代码DJ,修改桩基础的结构代号.如DJ开头则写DJ即可.确定之后,弹出“AutoCAD”对话框点击“是”按钮即可.如果提取不了柱子编号,则识别出来的柱子编号不对,可以“构件查询”中修改构件编号.或者手动布置柱子.二.筏板的连接筏板的布置同有梁板的方法,对于不同标高的筏板,需要设置不同的标高之后,需要进行筏板连接.步骤为点选两块不同标高的筏板编号,右击确认,弹出的对话框中选择“筏板连接”按钮,弹出筏板连接对话框,再对话框进行设置筏板连接的相应参数,确定即可.术语解释:挖土深度:是指挖土的开挖标高.可以是实际参数,在有地下室的时候,需先布置大基坑,基础类的构件的坑槽挖土深度应该改为是“同大基坑底”.无地下室的时候,可以为“同室外地坪”即可.冻结图层:是指隐藏图层的意思.在三维算量中,右键鼠标,弹出对话框选择“冻结图层”命令,弹出冻结图层对话框,点选需要隐藏的图层,右键即可.图层显示:用“构件显示”命令,钩选“非系统实体”,确定即可.图层:是指各种同类型的线条组成的构件.如轴网、承台、梁等为不同图层.分布筋:指按间距布置的钢筋;钢筋的计算与构件的砼强度有关,可以在菜单“工程”里的“工程设置”里修改“结构说明”里的砼强度等级.还与工程的抗震等级有关,可以在菜单“工程”里的“结构说明”中的“抗震等级设置”修改构件的抗震等级.\三.集水井的布置步骤首先点击菜单“基础”选择“坑基布置”,点击“新建”按钮,新建K1编号.接着点击“基础名称”的“直行坑”弹出构件截面形状对话框中,选择正确的截面形状.还有注意“坑是否偏心”,根据实际情况需要修改.点布置即可.四、独立基础钢筋布置鼠标左键点击选中一个独立基础编号,右键弹出对话框,选择“钢筋布置”命令,弹出“独基钢筋布置“对话框.点击“钢筋描述”输入钢筋信息,点击“钢筋名称”选择需要钢筋类型.一一选择输入后,点击布置即可.五、集水井钢筋布置鼠标左键点击选中一个集水井编号,右键弹出对话框,选择“钢筋布置”命令,弹出“坑基钢筋布置“对话框.点击“钢筋描述”输入钢筋信息,点击“钢筋名称”选择需要钢筋类型.一一选择输入后,点击布置即可.六、排水沟钢筋布置鼠标左键点击选中一个排水沟编号,右键弹出对话框,选择“钢筋布置”命令,弹出“沟槽钢筋布置“对话框.点击“钢筋描述”输入钢筋信息,点击“钢筋名称”选择需要钢筋类型.一一选择输入后,点击布置即可.注意:基础构件的钢筋一般异形的比较多,需要用到“自定义钢筋”比较多,在布置时可以随时选用“自定义钢筋”,接着输入“自定义钢筋”的“长度”和“数量”公式.也可以使用“其他钢筋”按钮,进行新建“异形钢筋”,编辑长度和数量,确定之后布置即可. 构件的钢筋计算式修改:根据不同计算规则或者需要,可以修改软件中构件的钢筋公式.在钢筋布置对话框中,在“数量公式”和“长度公式”后面都有“…”的省略号中,可以补充编辑修改原有的计算式.点击“…”,弹出“公式编辑”对话框,根据地方规则补充修改,根据需要引用某些构件的变量参数时,可以点击“全部关键字表”,选用需要编辑的“关键字”,(关键字指变量代码),确定即可.(其中“属性”指本构件的变量名称及代码;通用钢筋变量指全部钢筋变量名称及代码,构件截面变量指全部构件变量名称及代码;函数的中“向上取整”:指凡有小数点,都进一.函数的中“向下取整”:指凡有小数点,都不要.如:函数向上取整,代码为CEIL(),接着在括号中输入计算公式,计算公式应该变量代码,那么计算公式的结果就被向上取整了.三维算量技巧合集一、小技巧:异形压顶布置:1、点击屏幕菜单理的“建筑一”,在下拉菜单中选择“压顶布置”,弹出“新建”对话框,点击“新建”按钮,默认新建编号“YD1”,双击该编号“YD1”,弹出属性编辑对话框.点击属性对话框中的截面形状的“矩形”,出现下拉小三角,在下拉小三角中选择“异形”.在屏幕下边命令行中出现“请输入构件名称”,我们可以输入随意自己知道的名称,然后按“回车键”,屏幕下边命令行提示变成轮廓起点,就在屏幕中画出异形压顶的形状(或者使用选取曲线来代替画),做好截面后,屏幕下边命令行提示变成“输入构件定位点(重心)”,点击压顶截面任意位置,那么异形压顶就被提取到软件的模板里面了.2、修改一下需要调整的长度大小,点击“布置”按钮,在第三行的布置方式中选择“选墙布置”命令,然后框选图中的墙体,右击鼠标确定即可.二、小技巧:自定义异形构件1、双击三维算量,进入三维算量界面,点击菜单栏“绘图”,弹出下拉菜单选择“多线段”命令,在屏幕中按照尺寸画出该要构件截面图和路径.2、点击屏幕菜单中的“其他”,弹出菜单对话框选择“路径曲面”命令,弹出“新建”对话框,点击“新建”.3、根据屏幕命令行提示“请输入自定义实体的路径和手动选择线条”,那么点击“手动选择线条”,然后点击屏幕中的路径线条(如圆或者线段);接着屏幕命令行提示“请输入自定义实体的截面和手动选择线条“,那么点击“手动选择线条”,然后点击屏幕中的构件截面线条.(如苹果的截面),最后,屏幕命令行提示“输入单元基点”,直接点击截面与圆相交的交点即可.三、小技巧:梁的变截面快速画法1、点击屏幕菜单“结构”,弹出下拉菜单选择“梁体布置”按钮,弹出梁体新建对话框,点击新建,弹出“定义编号”对话框,点击“新建”按钮,修改梁编号和尺寸,点击布置.每一跨段梁,都是两点画梁即可,如果变截面时,只需修改“新建”按钮下面的梁截面属性和尺寸即可.四、小技巧:梁的变截面修改功能1、如果一条梁画好之后,需要修改某跨跨段的变截面,只需用构件编辑命令即可.操作如下:左击鼠标选择需要修改的梁跨段编号,右击鼠标确定,弹出右键属性对话框选择“构件编辑”命令,弹出构件编辑命令对话框,修改属性名称里的“截面尺寸描述”,输入截宽截高信息,点击修改即可.五、小技巧:跨段错误时,可用“跨段组合”命令进行重组或者分跨1、点击菜单栏“工具”,弹出下拉菜单选择“跨段组合”命令,弹出“跨段组合”对话框,选择“自动排序”,接着在在屏幕中左击鼠标点选需要重新排序的同一条梁上各个跨段,右击鼠标确定即可.六、梯段的钢筋布置方法1、在三维算量屏幕上,鼠标左键点击梯段编号,鼠标右击确定,弹出梯段“钢筋布置”对话框,在对话框内选择“钢筋信息”和“钢筋名称”里钢筋规格和名称,检查正确后点击“布置”按钮即可.(小技巧:钢筋提取,点击规格,点击提取,左键鼠标点击对应的板钢筋信息,鼠标右键确认即可)七、拷贝楼层1、在三维算量屏幕上,鼠标左键点击菜单栏的“构件”,弹出下拉菜单选择“拷贝楼层”命令,弹出“拷贝楼层”对话框,鼠标左键点击“选取图形”按钮,在屏幕上左键鼠标点击需要“图形”或者“钢筋”,鼠标右键确认.鼠标左键点击“目标楼层”的“…”选择需要拷贝的楼层号,点击“确定”按钮.最后再对话框中点击“确定”按钮.八、板钢筋长度和范围的修改1、多义线剪切:在三维算量软件屏幕中,鼠标左键点击板钢筋,鼠标右键确定,弹出属性对话框选择“调整钢筋”命令,弹出“钢筋线条编辑器”,选择“多义线剪切”,鼠标左键在屏幕中选出围出钢筋线条中需要剪切出来的钢筋线条,鼠标右键即可.2、对齐到多义线:在三维算量软件屏幕中,鼠标左键点击板钢筋,鼠标右键确定,弹出属性对话框选择“调整钢筋”命令,弹出“钢筋线条编辑器”,选择“对齐多义线”,鼠标左键在屏幕中画出一条需要延长钢筋线条到的位置,右键鼠标确定即可.九、异型钢筋处理方法1、首先三维算量理找到异性构件的截面大洋,以及异性钢筋的大洋,确定这个钢筋的种类有几种.鼠标左键点击异型构件(如异型梁),右键鼠标确定,弹出对话框选择“钢筋布置”命令,弹出“钢筋布置”对话框,在钢筋布置对话框中,在“集中标注”处选择该钢筋的主筋信息.接着在“其他钢筋”处点击“…”号,弹出“其他钢筋类型设置”对话框.在“钢筋名称”处输入异性钢筋名称,还有钢筋信息以及数量,最重要选择“简图号”,出现下拉小三角,点击下拉小三角,弹出“钢筋选择”对话框,选择“弯折数”和“弯钩数”,确定.然后在“简图”中输入钢筋的长度(如箍筋和拉筋的长度),确定之后弹回“梁筋布置”对话框,点击“|布置”即可.十、位置重复检查1、在三维算量屏幕功能栏处,选择“图形检查”的图形对勾(√)命令,弹出图形检查对话框,在“检查方式”和“检查构件”处打钩,点击“检查”,接着点击“执行”即可弹出“位置重复构件”对话框,点击“应用”之后即可.十一、钢丝网的布置和挂做法布置:在三维算量的菜单“工程”中,选择“工程设置”,弹出工程设置对话框,点击“工程特征”中,选择“计算定义”,在这个界面的属性值中选择是否计算钢丝网,和计算的缝宽即可完成布置.挂做法:在三维算量中的屏幕菜单中选择“结构”里的“墙体布置,弹出墙体布置对话框,点“…”弹出属性设置对话框,再点击属性旁边的“做法”按钮,即可在此挂“钢丝网的定额上去,还有“计算式”中选择“钢丝网面积”,即可完成挂接做法.(注:钢丝网定额编号:01080317)十二、没有工程量的构件编号清除在构件中各类构件中清除.十三、墙体拉结钢筋自动布置在三维算量菜单“钢筋”中,选择“自动钢筋”.接着在命令行提示中选择“墙体拉结筋”,弹出墙体拉结筋自动布置对话框,在“…”中选择批量自动布置的楼层,再点击“布置”按钮即可.十四、止水带的布置和做法技巧布置:利用三维算量屏幕菜单中的“其他”里的“自定义线”来做长度输出.在菜单“其他”。

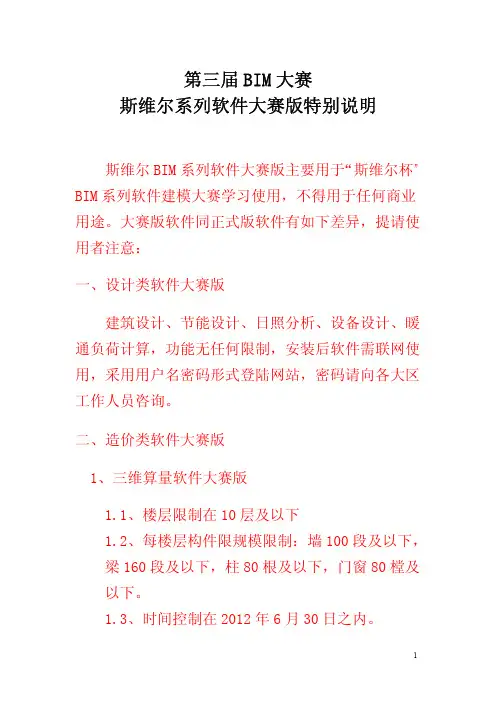

第三届BIM大赛
斯维尔系列软件大赛版特别说明
斯维尔BIM系列软件大赛版主要用于“斯维尔杯”BIM系列软件建模大赛学习使用，不得用于任何商业用途。

大赛版软件同正式版软件有如下差异，提请使用者注意：
一、设计类软件大赛版
建筑设计、节能设计、日照分析、设备设计、暖通负荷计算，功能无任何限制，安装后软件需联网使用，采用用户名密码形式登陆网站，密码请向各大区工作人员咨询。

二、造价类软件大赛版
1、三维算量软件大赛版
1.1、楼层限制在10层及以下
1.2、每楼层构件限规模限制：墙100段及以下，
梁160段及以下，柱80根及以下，门窗80樘及
以下。

1.3、时间控制在2012年6月30日之内。

2、安装算量软件大赛版
2.1、楼层限制在10层及以下
2.2、每层楼构件限规模限制构件总数限制在
1000个及以下，风管在100段及以下，管道400段以下，其他线1000。

2.3、时间控制在2011年6月30日之内。

3、清单计价软件大赛版
3.1、清单子目限制在200条以内；
3.2、定额子目限制在400条以内；
3.3、报表不能打印及输出为外部文件；
3.4、分部分项工程造价限制在350万以内；
3.5、时间控制在2011年6月30日之内。

三、管理类软件大赛版
1、项目管理软件大赛版
1.1、限制了打印功能
2、施工平面图布置软件大赛版
2.1、限制了打印功能
3、标书编制软件
3.1、限制了生成标书功能。

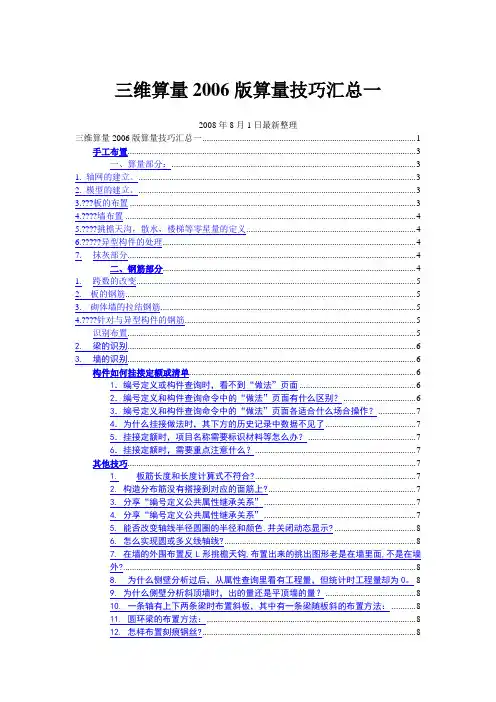

三维算量2006版算量技巧汇总一2008年8月1日最新整理三维算量2006版算量技巧汇总一 (1)手工布置 (3)一、算量部分： (3)1. 轴网的建立。

(3)2. 模型的建立。

(3)3.???板的布置 (3)4.????墙布置 (4)5.????挑檐天沟，散水，楼梯等零星量的定义 (4)6.?????异型构件的处理 (4)7.抹灰部分 (4)二、钢筋部分 (4)1.跨数的改变 (5)2. 板的钢筋 (5)3. 砌体墙的拉结钢筋 (5)4.????针对与异型构件的钢筋 (5)识别布置 (5)2. 梁的识别 (6)3. 墙的识别 (6)构件如何挂接定额或清单 (6)1．编号定义或构件查询时，看不到“做法”页面 (6)2．编号定义和构件查询命令中的“做法”页面有什么区别？ (6)3．编号定义和构件查询命令中的“做法”页面各适合什么场合操作？ (7)4．为什么挂接做法时，其下方的历史记录中数据不见了 (7)5．挂接定额时，项目名称需要标识材料等怎么办？ (7)6．挂接定额时，需要重点注意什么？ (7)其他技巧 (7)1.板筋长度和长度计算式不符合? (7)2. 构造分布筋没有搭接到对应的面筋上? (7)3. 分享“编号定义公共属性继承关系” (7)4. 分享“编号定义公共属性继承关系” (7)5. 能否改变轴线半径圆圈的半径和颜色.并关闭动态显示? (8)6. 怎么实现圆或多义线轴线? (8)7. 在墙的外围布置反L形挑檐天钩,布置出来的挑出图形老是在墙里面,不是在墙外? (8)8. 为什么侧壁分析过后，从属性查询里看有工程量，但统计时工程量却为0。

89. 为什么侧壁分析斜顶墙时，出的量还是平顶墙的量？ (8)10. 一条轴有上下两条梁时布置斜板，其中有一条梁随板斜的布置方法： (8)11. 圆环梁的布置方法： (8)12. 怎样布置刻痕钢丝? (8)13. 如何导入不属于当前工程的DWG文件中的编号? (8)14. 如何快速选择图形中构件 (8)15. 当梁的边界和板的边界重合时，想选板时就会选到梁，或者时相反，不好操作。

第一期斯维尔三维算量3DA2014，一种科学高效的算量模式一、软件简介：斯维尔三维算量软件THS-3DA是自2000年开始推广，是国内首款基于Autocad平台研发的工程算量软件。

软件首创实现图形算量和钢筋抽样同步工作模式，无需导入模型，数据和模型实时联动与共享。

软件采用三维建模、参数法算量、表格算量等多种算量模式，其中成熟的CAD智能识别算量解决方案，为行业首创,不断引领行业技术发展。

软件采用先进的三维建模技术和三维运算技术，支持真三维和多视口操作与观察，直观、自由、高效、准确。

斯维尔三维算量软件THS-3DA内置全国各地现行清单、定额计算规则并保持第一时间更新。

计算规则细致开放，报表输出专业，满足用户各种报表需求。

软件还内置智能对量模块，让审计对量更智能高效。

斯维尔三维算量软件THS-3DA2014主要解决工程造价人员在概算、招投标预算、施工、竣工阶段的工程量计算业务。

他不仅提高从业人员的造价工作效率和精度，更能为企业提高全过程工程造价管理控制提供强大的数据支撑。

二、为什么要图形算量与钢筋同步工作？我国的建设工程造价员考试中，除土建和安装两大专业之外，并没有将混凝土算量与钢筋抽样分成两大类。

不管从专业分类角度，还是新时期造价工程师的职业要求来讲，混凝土算量与钢筋抽样，都应该是一体化工作。

只有这样才能有效提高计量工作的效率，更符合工程建设BIM发展的需要。

然而，由于业务习惯和其他各种原因，在很多造价工程师仍沿用图形算量与钢筋抽样分开的算量模式。

但随着企业发展，工程算量业务越来越多，越来越复杂，工作效率就是企业效益。

在工程算量环节欠下的时间债，该怎么弥补，成了企业领导和从业者共同关注的问题。

提高算量工作效率，招人？提高员工的软件熟练水平？NO! NO! 最有效的，是选择科学高效的算量工作模式——图形算量和钢筋抽样同步工作！两者同步工作的好处有：1、避免了重复翻看图纸，重复定义构件。

2、避免了重复修改错误，避免遗漏修改错误。

三维算量技巧汇总①基础挂接清单： 1、独立基础：方法1：在建立第一个构件时，挂接上做法，这样我们在建立下一个基础构件时会继承上面的做法。

方法2：当你把全部的基础构件都建立好了，需要挂接定额，我们可以先挂接一个基础，然后选择“做法导入”按钮，在下拉菜单选择已经挂好做法的构件，这样就继承了你选择的构件的做法。

方法3：直接用“构件查询”命令选择所有需要挂接相同做法的构件，可以一次挂接多个构件。

一次完成。

主意：1、我们在挂接做法时，把全部做法挂到独立基础下，不要挂接到模板或垫层上，这样我们有利于集中管理和进行变通操作或变动时比较容易调整。

2、在挂接做法时，我们可以在清单项目特征里面修改或添加说明，最好的时在挂接模板时，我们需要按我们的构件来修改清单名称。

同时模板清单下也可以挂接换算，只要我们在项目特征里面添加就可以了。

1、拱形梁方法2：首先用多段线画出供形梁的弧，然后用弧形梁布置上去在通过用UCS转换坐标，用旋转把梁旋转一下，布置上去这样有时会出现没有锚固问题，可以通过直接修改公式即可方法2：用过用UCS，转换视图，然后用板来做用用也可以。

或者用墙来做。

2、拱形板 )( j RP+T 方法1：我们可以通过用转换视图方式，把板的厚度当宽度用，就可以了，钢筋我们可以通过钢筋调整即可通过构件编号ZNQ：砖内墙,ZWQ：砖外墙基础层柱为600*800，首层为400*800,对于基础层来说柱纵筋就有锚固，首层柱来说柱纵筋度就有个插筋的问题，请问如何处理?答：这个问题是：在钢筋公式库里面复制一个出来，然后修改，一个是加1.6*la一个是+la就可以解决了，一个是+la就可以解决了，在布置钢筋时，选择你设置的钢筋就可以了，这样的柱子一般时转换层比较多｛就是响应03G101-1的能通则通｝平法输入中的上部钢筋和上通长筋的联系和区别？答：上部钢筋是指梁的所有上部筋上通钢筋是除架立筋以外的钢筋※※深圳★董哥※※斯维尔复合墙体的解决办法 )现在东北三省的设计必须要求节能计设,墙体都是带保温的:如:1、外侧180空心砖+60厚苯板+120厚空心砖砌块=360厚2、外侧180空心砖+10厚空+60厚苯板+10厚空+120厚空心砖砌块=380厚3、外侧40厚挤塑板+300厚空心砖砌块因墙体的位置与柱与梁有的不完全相交，所有以系数来处理误差很大.，如360复合墙体，只有内侧的60厚苯板+120厚空心砖砌块与柱与梁相交，外侧外侧180空心砖没有与柱和梁相交时，按系数折算就有很大原误差。

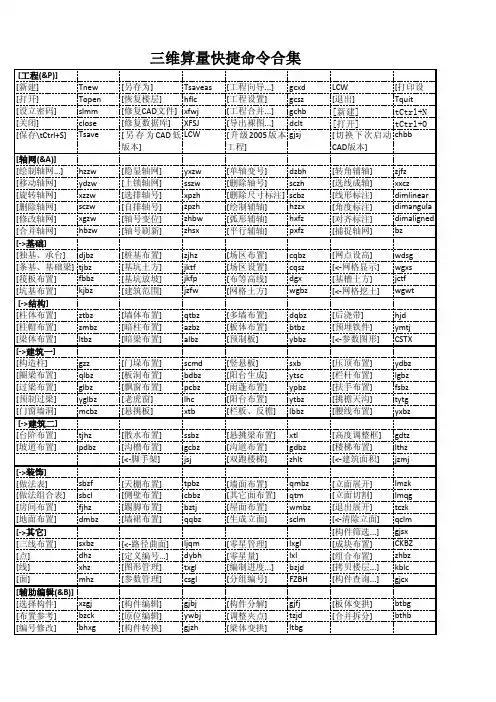

CAD使用技巧：1、三维算量左边菜单开关快捷键：CTRL+F122、对象捕捉开关快捷键：F3 （如果要修改捕捉模式，在软件最下方的“对象捕捉”按右键，弹出对话框中设置）3、正交开关快捷键：F84、打开或关闭命令栏：F25、打开或关闭屏幕菜单：ctrl＋F126、打开会关闭成组开关：ctrl＋a7、窗选和框选的使用：（1）窗选：从左向右选择，需要整个图形都包括在框中（2）框选：从右向左选择，只要8、拷贝构件：ctrl＋c9、粘贴构件：ctrl＋v10、构件显示或关闭快捷键：关闭或显示轴网：ctrl＋1关闭或显示柱：ctrl＋2关闭或显示梁：ctrl＋3关闭或显示砼墙：ctrl＋4关闭或显示砌体墙：ctrl＋5关闭或显示板：ctrl＋6关闭或显示洞口：ctrl＋7关闭或显示门：ctrl＋8关闭或显示窗：ctrl＋9关闭或显示侧壁：ctrl＋011、wblock命令：当所有图纸都在一个dwg图形文件里，可以使用wblock命令把图形分割成多个单张图形。

方法：在命令栏中输入wblock，按空格键或回车键，使用界面上的“选择对象”到画面选取柱图或梁图等右键确认，在“文件名”录入图纸名称，核对保存路径无误后确认即可，同样的方法拆离所有图纸成一个一个dwg文件。

12、使用小键盘输入钢筋描述的方法：如何用小键盘输入钢筋描述（钢筋选项里-----钢筋级别里我们已经设置了数字4代表A，数字５代表Ｂ等）Ａ－－－双击小键盘数字４Ｂ－－－双击小键盘数字５Ｃ－－－双击小键盘数字６＠－－－单击小键盘'－'( )－－－录入分布筋肢数时单击小键盘'＋'，录入非分布筋时，'＋'仍然不变辅助功能的作用参考：1. 图层控制：管理图层，隐藏图层或隔离图层的合理应用（某类型构件的显示和隐藏）2. 构件查询：查询构件属性并可修改，以白色显示的属性栏，如“编号、跨号、平面位置和楼层位置、构件高度（标高、厚度、长度和数量计算公式、材料名称、抗震等级..）按编号修改和隐藏所选构件”3. 构件筛选：利用所设置筛选条件快速查找构件4. 编号修改：也可使用构件编辑、修改编号；构件编辑还可修改其他属性5. 构件转换：类似构件类型之间的转换，如柱转换为独立基础6. 构件分解：主要用于侧壁和老虎窗和飘窗的分解7. 构件对齐：主要用于边梁和边杆等构件对齐8. 构件打断：主要用于带跨的构件，如梁可以用打断命令增加跨数9. 构件辩色：主要用于检查构件书否挂接做法或布置钢筋10. 跨段组合：调整梁的跨号11. 组合开关：内容整体或局部调整编辑构件12. 布置参考：在不同布置相同编号构件13. 识别内外：自动识别构件的内外位置，如柱和梁14. 斜体编辑：有梁墙板和天窗的变斜15. 高度自调：智能调整构件高度16. 属性图示（属性浮示）：自己选择要显示的构件属性。

三维算量2006版算量技巧汇总一2008年8月1日最新整理三维算量2006版算量技巧汇总一 (1)手工布置 (4)一、算量部分： (4)1. 轴网的建立。

(4)2. 模型的建立。

(4)3. 板的布置 (4)4. 墙布置 (4)5. 挑檐天沟，散水，楼梯等零星量的定义 (5)6. 异型构件的处理 (5)7. 抹灰部分 (5)二、钢筋部分 (5)1. 跨数的改变 (5)2. 板的钢筋 (6)3. 砌体墙的拉结钢筋 (6)4. 针对与异型构件的钢筋 (6)识别布置 (6)2. 梁的识别 (7)3. 墙的识别 (7)构件如何挂接定额或清单 (7)1．编号定义或构件查询时，看不到“做法”页面 (7)2．编号定义和构件查询命令中的“做法”页面有什么区别？ (7)3．编号定义和构件查询命令中的“做法”页面各适合什么场合操作？ (8)4．为什么挂接做法时，其下方的历史记录中数据不见了 (8)5．挂接定额时，项目名称需要标识材料等怎么办？ (8)6．挂接定额时，需要重点注意什么？ (8)其他技巧 (8)1. 板筋长度和长度计算式不符合? (8)2. 构造分布筋没有搭接到对应的面筋上? (8)3. 分享“编号定义公共属性继承关系” (8)4. 分享“编号定义公共属性继承关系” (9)5. 能否改变轴线半径圆圈的半径和颜色.并关闭动态显示? (9)6. 怎么实现圆或多义线轴线? (9)7. 在墙的外围布置反L形挑檐天钩,布置出来的挑出图形老是在墙里面,不是在墙外? (9)8. 为什么侧壁分析过后，从属性查询里看有工程量，但统计时工程量却为0。

99. 为什么侧壁分析斜顶墙时，出的量还是平顶墙的量？ (9)10. 一条轴有上下两条梁时布置斜板，其中有一条梁随板斜的布置方法： (9)11. 圆环梁的布置方法： (10)12. 怎样布置刻痕钢丝? (10)13. 如何导入不属于当前工程的DWG文件中的编号? ...............................................1014. 如何快速选择图形中构件 (10)15. 当梁的边界和板的边界重合时，想选板时就会选到梁，或者时相反，不好操作。

斯维尔三维算量变量详解通用钢筋变量C：上下层或左右构件错位差,用于挑檐天沟内为斜折宽CG：箍筋的保护层厚度,其厚度应在[10-50]之间CGD：箍筋计算选项位置离构件表皮的距离,由计算箍筋长度方式中的设置来确定默认CG+D/2|CG|CZCZ：主筋保护层厚度,取值在[10-100]之间CZD1 主筋中心离构件表皮的距离默认CZ+D1/2D：钢筋直径,是指当前编辑的钢筋直径,直径范围应在[4-40]之间D1：主钢筋直径,是指当前编辑构件内的受力主钢筋直径,直径应比本身大,且小于40D3：构件内有多种直径的钢筋时,为直径最小钢筋的变量,钢筋直径范围应在[4-40]之间DD1：中间箍筋增加主筋距离,用于复合箍中部箍筋根据柱筋排距而需增加的长度默认D1+DGJCD：钢筋计算长度,用于钢筋简图表GJJB：在软件内用"A"代表HPB235一级钢筋,"B"代表HRB335二级钢筋,"C"代表HRB400三级钢筋,具体见钢筋级别表JGLX：构件的结构类型,框架梁=30,框支梁=31,普通梁=32,屋面框架梁=33,悬挑梁=35,边框梁=37,连梁=40,楼梯梁=46,用于箍筋的加密判定LA：钢筋锚固长度,一般钢筋的锚固长度应在[250-1500]之间LJT：计算钢筋的接头总长,范围应在[250-3000]LL：钢筋搭接长度,长度应在[150-1500]之间LWC：钢筋锚入左侧或下部支座内的弯折段长度,用于钢筋简图表LZDC：钢筋锚入左侧或下部支座内的直段长度,用于钢筋简图表PZD：钢筋弯钩的平直段长度QT：分布钢筋离端头构件的距离默认50RWC：钢筋锚入右侧或上部支座内的弯折段长度,用于钢筋简图表RZDC：钢筋锚入右侧或上部支座内的直段长度,用于钢筋简图表S：箍筋、板、墙钢筋按间距排列布置的分布间距,点阵分部钢筋的横向间距非加密箍筋间距应在[50-15D1]之间SJM：钢筋的加密区分布间距,点阵分部钢筋的纵向间距STFS：设置顶层柱锚入梁还是梁锚入柱,0=顶层柱锚入梁,1=梁锚入顶层柱默认为0W90：箍筋弯90度直角的外包长度与下料长度的调整值,放样长为-1.29DWG135：弯钩135度计算值,若弯钩平直段长度是10D,则此弯钩放样长为13.39DWG180：弯钩180度计算值,若弯钩平直段长度是3D,则此弯钩为6.25DWG90：弯钩90度计算值,若弯钩平直段长度是3D,则此弯钩为3.5DWWC：构件最外围的箍筋线长,已经考虑了保护层厚度但不包括弯长和弯勾长度,用于异形截面构件的外围箍筋的计算函数SIN：正弦函数(弧度参数) SINA：正弦函数(角度参数)COS：余弦函数(弧度参数) COSA：余弦函数(角度参数)EXP：指数函数TANA：正切函数(角度参数)SQRT：平方根函数CTGA：余切函数(角度参数)LOG：对数函数TAN：正切函数(弧度参数)TG：正切函数(弧度参数)CTG：余切函数(弧度参数)ASIN：反正弦函数(返回弧度ACOS：反余弦函数(返回弧度ATG：反正切函数(返回弧度CEIL：向上取整FLOOR：向下取整MAX：取大值MIN：取小值ROUND：四舍五入IIF：双if条件语句LEN：求字符长度INT：向下取整abs：取绝对值DTOR：将角度转换为弧度构造柱属性B：截宽PS：备注BH：构件编号QDBH：清单编号DEBH：定额编号SCCG：超高模板面积DEF1：自定属性1 SCZ：侧面积指定DEF2：自定属性2 Sd：柱顶面积DEF3：自定属性3 Sdi：柱底面积DIBG：底标高Sm：模板面积G：柱高SSBH：所属构件编号GCL：是否输出工程量SXLX属性类型GJGCL：是否输出钢筋工程量VCG：超高体积H：截高Vm：体积HZB：标准高VPBH：板厚体积HCZ：超高高度VZ：体积指定HZDI：底高度XJB：与墙相交边数JGLX：结构类型XTGJS：相同构件数JMXZ：截面形状XTS：相同标准层数LCWZ：楼层位置YCG：马牙槎高LMY：马牙槎凸出长YCS：马牙槎个数NS：数量YXMS：异形尺寸描述PBH：平板厚ZWXX：轴网信息PMWZ：平面位置构件钢筋变量---构造柱B：柱体构件的截宽,表示截面横方向的长度,且应小于3米B1：柱体构件的截宽1,表示横方向第一阶的长度,且不大于“B”B2：柱体构件的截宽2,表示横方向第二阶的长度,且不大于“B”B3：柱体构件的截宽3,表示横方向第三阶的长度,且不大于“B”B4：柱体构件的截宽4,表示横方向第四阶的长度,且不大于“B”BHB：下柱节点高度CZZ：支座构件钢筋保护层厚度应在[20-50]之间DCJ：用于判定构造柱顶是否有插筋,有插筋时,构造柱的主筋只算到柱顶的梁板底DHB：柱体构件底部节点高度应在[100-3000]之间DJLV：柱纵向钢筋的接头百分率默认0.25G：柱体构件的高度,应小于10米H：柱体构件的截高,表示截面纵方向的长度,且应小于3米H1：柱体构件的截高1,表示纵方向第一阶的长度,且不大于“H”H2：柱体构件的截高2,表示纵方向第二阶的长度,且不大于“H”H3：柱体构件的截高3,表示纵方向第三阶的长度,且不大于“H”H4柱体构件的截高4,表示纵方向第四阶的长度,且不大于“H”HB：柱头节点高度应在[100-3000]之间默认iif(s>0 and kzdj=0,0,hb)HC：顺锚固方向的支座长度,且不大于“H和B”Hn：柱体构件的净高度默认iif(kzdj=0,G,G-hb)JDCD：柱体构件的节点加密箍分布长度应在[50-S]之间S：箍筋、板、墙钢筋按间距排列布置的分布间距,点阵分部钢筋的横向间距非加密箍筋间距应在[50-15D1]之间D1：主钢筋直径,是指当前编辑构件内的受力主钢筋直径,直径应比本身大,且小于40JG：基础高度,主要用于计算基础插筋,且应小于5米JTLX：钢筋的接头类型,0＝绑扎搭接(绑扎)、1＝机械连接(锥螺纹、直螺纹、套筒、可调锥螺纹)、2＝焊接连接(单面焊、双面焊、电渣焊、对接焊、气压焊)KZDJ：抗震等级,软件内按0=非抗震,1=一级,2=二级,3=三级,4=四级,5=全部的规则定义LCWZ：构件所处楼层位置,1＝底层、2＝中间层、3＝顶层、0＝所有层、4＝独一层,独一层表示为底层和顶层在一个层面内LFB：柱体构件箍筋分布区长度,不能大于节点下的柱高BHB：下柱节点高度LJM：柱体构件上段箍筋加密区长度,取值按规定判定. 默认iif(kzdj=0,0,round(min(max(max(b,h),500,Hn/6),Hn-LXJM)))LLD：柱体构件纵筋搭接区长度,是根据接头搭接率,抗震等级和接头类型的round(min(iif(jtlx=0and kzdj<>0,(1.3/DJLV-0.3)*LLZ,0),Hn-Lxjm-Ljm))LLZ：柱纵筋错位时的主筋搭接区长度LMC：构件钢筋伸入下部支座内的最小锚固长度应在[250-1500]M：柱体构件箍筋的截宽方向肢数N：柱体构件箍筋截高方向肢数R：圆形截面的柱半径,且应小于1.5米RMC：构件钢筋伸入上部支座内的最小锚固长度应在[250-1500]SJM1：柱体构件纵筋搭接区加密箍筋的间距默认min(5D1,100) D1 主钢筋直径,是指当前编辑构件内的受力主钢筋直径,直径应比本身大,且小于40TB：柱体构件顶部相交板的厚度,应在[30-1000]之间柱属性B：截宽PMWZ：平面位置BH：构件编号PS：备注CCMS：尺寸描述QDBH：清单编号DEBH：定额编号R：截宽高比DEF1：自定属性1 SC：柱侧面积DEF2：自定属性2 SCCG：超高侧面积DEF3：自定属性3 SCZ：面积指定DIBG：底标高Sd：柱顶面积G：柱子高度Sdi：柱底面积GCL：是否输出工程量SXLX：属性类型GJGCL：是否输出钢筋工程量TQ：相交最大墙厚GLOW：节点最大高U：外侧周长H：截高VCG：超高体积HZB：标准高Vm：体积HZC：超高高度VPBH：板厚体积HZDI：底高度VZ：体积指定JGLX：结构类型XJQXZ：相交墙水平形状JMXZ：截面形状XTGJS：相同构件数LCWZ：楼层位置XTS：相同标准层数NS：数量ZDBC：最大边长PBH：平板厚ZWXX：轴网信息构件钢筋变量------柱B：柱体构件的截宽,表示截面横方向的长度,且应小于3米B1：柱体构件的截宽1,表示横方向第一阶的长度,且不大于“B”B2：柱体构件的截宽2,表示横方向第二阶的长度,且不大于“B”B3：柱体构件的截宽3,表示横方向第三阶的长度,且不大于“B”B4：柱体构件的截宽4,表示横方向第四阶的长度,且不大于“B”BHB：下柱节点高度C3：异形截面的柱腋高,且应在[0-300]之间CZh：柱钢筋顶端头在节点内的扣减长度应在[CZ+2*D-100] 默认CZ+2*D CZZ：支座构件钢筋保护层厚度应在[20-50]之间DBK：柱纵筋弯入对边位置的构件截面尺寸宽度DCJ：用于判定构造柱顶是否有插筋,有插筋时,构造柱的主筋只算到柱顶的梁板底DCPJL：柱纵筋的一侧配筋率,用来处理顶层柱纵筋的锚固DHB：柱体构件底部节点高度应在[100-3000]之间DJLV：柱纵向钢筋的接头百分率默认0.5DYZJ：上下层钢筋变数量和变截面时,上部钢筋插入下部构件的长度值默认1.2La-HbG：柱体构件的高度,应小于10米H：柱体构件的截高,表示截面纵方向的长度,且应小于3米H1：柱体构件的截高1,表示纵方向第一阶的长度,且不大于“H”H2：柱体构件的截高2,截高2表示纵方向第二阶的长度,且不大于“H”H3：柱体构件的截高3,表示纵方向第三阶的长度,且不大于“H”H4：柱体构件的截高4,表示纵方向第四阶的长度,且不大于“H”HB：柱头节点高度应在[100-3000]之间默认iif(s>0 and kzdj=0,0,hb)HC：顺锚固方向的支座长度,且不大于“H和B”Hn：柱体构件的净高度默认iif(kzdj=0,G,G-hb)JDCD：柱体构件的节点加密箍分布长度应在[50-S]之间JG：基础高度,主要用于计算基础插筋,且应小于5米JTJL：柱,暗柱错位搭接时,纵筋错开的长度默认min(iif(jtlx=0,0.3Ll,35D),Hn-Lxjm-Ljm)JTLX：钢筋的接头类型,0＝绑扎搭接(绑扎)、1＝机械连接(锥螺纹、直螺纹、套筒、可调锥螺纹)、2＝焊接连接(单面焊、双面焊、电渣焊、对接焊、气压焊)KZDJ：抗震等级,软件内按0=非抗震,1=一级,2=二级,3=三级,4=四级,5=全部的规则定义LCWZ 构件所处楼层位置,1＝底层、2＝中间层、3＝顶层、0＝所有层、4＝独一层,独一层表示为底层和顶层在一个层面内LFB：柱体构件箍筋分布区长度,不能大于节点下的柱高LHC：柱体构件柱顶支座高,且不大于“HB”LJM：柱体构件上段箍筋加密区长度,取值按规定判定. 默认iif(kzdj=0,0,round(min(max(max(b,h),500,Hn/6),Hn-LXJM)))LXJM：柱体构件下端非连接区按抗震、非抗震的判定长度LLD：柱体构件纵筋搭接区长度,是根据接头搭接率,抗震等级和接头类型判定round(min(iif(jtlx=0 and kzdj<>0,LLZ/DJLV+0.3LLZ,0),Hn-Lxjm-Ljm))LLZ：柱纵筋错位时的主筋搭接区长度LMC：构件钢筋伸入下部支座内的最小锚固长度应在[250-1500]LXJM：柱体构件下端非连接区按抗震、非抗震的判定长度默认round(iif(kzdj=0,0,iif(lcwz=1orlcwz=4,Hn/3,min(max(Hn/6,max(b,h),500),Hn)))) LCWZ：构件所处楼层位置,1＝底层、2＝中间层、3＝顶层、0＝所有层、4＝独一层,独一层表示为底层和顶层在一个层面内M：柱体构件箍筋的截宽方向肢数N：柱体构件箍筋截高方向肢数PMWZ：柱子在楼层内所处平面位置,1＝中柱、2＝边柱、3＝角柱、0＝不分位置R：圆形截面的柱半径,且应小于1.5米RHC：柱体构件柱底支座高,且不大于“HB”RMC：构件钢筋伸入上部支座内的最小锚固长度应在[250-1500]SJM1：柱体构件纵筋搭接区加密箍筋的间距min(5D1,100) D1 主钢筋直径,是指当前编辑构件内的受力主钢筋直径,直径应比本身大,且小于40TB：柱体构件顶部相交板的厚度,应在[30-1000]之间ZJPC：纵筋批次,把纵筋分成两个批次,取值为1与2ZJWR：顶层纵筋弯入判定方式,1:外侧能够弯入对边梁;2:外侧能够弯入对边板;3:外侧不能弯入其它构件;4内侧纵筋ZJWZ：柱子内主筋所处位置,1＝角筋、2＝内纵筋、3＝外纵筋、0＝不分位置round(min(iif(jtlx=0 and kzdj<>0,LLZ/DJLV+0.3LLZ,0),Hn-Lxjm-Ljm))暗柱属性B：截宽Vm：体积BH：构件编号WL：沿墙肢长DEBH：定额编号XTGJS：相同构件数DEF1：自定属性1 XTS：相同标准层数DEF2：自定属性2 YS：是否约束边缘构件DEF3：自定属性3 YXMS：异形尺寸描述DIBG：底标高ZWXX：轴网信息EL：扩展区长G：柱高GCL：是否输出工程量GJGCL：是否输出钢筋工程量H：截高HZB：标准高HZDI：底高度JMXZ：截面形状Lc：沿墙肢长NS：数量PMWZ：平面位置PS：备注QDBH：清单编号SFYZJ：是否布置了扩展区纵筋构件钢筋变量-------暗柱B：度柱体构件的截宽,表示截面横方向的长度,且应小于3米B1：柱体构件的截宽1,表示横方向第一阶的长度,且不大于“B”B2：柱体构件的截宽2,表示横方向第二阶的长度,且不大于“B”B3：柱体构件的截宽3,表示横方向第三阶的长度,且不大于“B”B4：柱体构件的截宽4,表示横方向第四阶的长度,且不大于“B”BHB：下柱节点高度BL1：约束边缘构件一向序方向墙肢厚度.该值一字型、L形、T形墙肢都会用到. BL2：约束边缘构件一向序方向墙肢厚度.该值L形、T形墙肢会用到.BL3：约束边缘构件一向序方向墙肢厚度.该值T形墙肢会用到.CZh：上柱钢筋顶端头在节点内的扣减长度应在[CZ+2*D-100]之间默认CZ+2*D CZZ：支座构件钢筋保护层厚度应在[20-50]之间DBK：柱纵筋弯入对边位置的构件截面尺寸宽度DHB：柱体构件底部节点高度应在[100-3000]之间DJLV：柱纵向钢筋的接头百分率默认0.5DYZJ：上下层钢筋变数量和变截面时,上部钢筋插入下部构件的长度值默认1.5La EL1：约束边缘构件沿墙肢方向的扩展区长度,此处标注的是“一”方向的长度EL2：约束边缘构件沿墙肢方向的扩展区长度,此处标注的是“二”方向的长度EL3：约束边缘构件沿墙肢方向的扩展区长度,此处标注的是“三”方向的长度G：柱体构件的高度,应小于10米H：柱体构件的截高,表示截面纵方向的长度,且应小于3米H1：柱体构件的截高1,表示纵方向第一阶的长度,且不大于“H”H2：柱体构件的截高2,表示纵方向第二阶的长度,且不大于“H”H3：柱体构件的截高3,表示纵方向第三阶的长度,且不大于“H”H4：柱体构件的截高4,表示纵方向第四阶的长度,且不大于“H”HB：柱头节点高度应在[100-3000]之间默认iif(s>0 and kzdj=0,0,hb) KZDJ：抗震等级,软件内按0=非抗震,1=一级,2=二级,3=三级,4=四级,5=全部的规则定义HC：顺锚固方向的支座长度,且不大于“H和B”Hn：柱体构件的净高度默认iif(kzdj=0,G,G-hb)JDCD：柱体构件的节点加密箍分布长度应在[50-S]之间JG：基础高度,主要用于计算基础插筋,且应小于5米JTJL：柱,暗柱错位搭接时,纵筋错开的长度默认min(iif(jtlx=0,500,35D),G-Lxjm-Ljm)JTLX：钢筋的接头类型,0＝绑扎搭接(绑扎)、1＝机械连接(锥螺纹、直螺纹、套筒、可调锥螺纹)、2＝焊接连接(单面焊、双面焊、电渣焊、对接焊、气压焊)KZDJ：抗震等级,软件内按0=非抗震,1=一级,2=二级,3=三级,4=四级,5=全部的规则定义LCWZ：构件所处楼层位置,1＝底层、2＝中间层、3＝顶层、0＝所有层、4＝独一层,独一层表示为底层和顶层在一个层面内LFB：柱体构件箍筋分布区长度,不能大于节点下的柱高LHC：柱体构件柱顶支座高,且不大于“HB”LJM：暗柱体构件上段箍筋加密区长度,据03G101-1图集暗柱在此处没有加密.LLD：柱体构件纵筋搭接区长度,是根据接头搭接率,抗震等级和接头类型判定默认round(min(iif(jtlx=0 and kzdj<>0,LLZ/DJLV+0.3LLZ,0),G-Lxjm-Ljm))LLZ：柱纵筋错位时的主筋搭接区长度LMC：构件钢筋伸入下部支座内的最小锚固长度应在[250-1500]LXJM：据03G101-1图集49页的规定,暗柱底部非连接区>=0就可以了,此处软件取“0”值M：柱体构件箍筋的截宽方向肢数N：柱体构件箍筋截高方向肢数R：圆形截面的柱半径,且应小于1.5米RHC：柱体构件柱底支座高,且不大于“HB”RMC：构件钢筋伸入上部支座内的最小锚固长度应在[250-1500]SJM1：柱体构件纵筋搭接区加密箍筋的间距默认min(5D1,100) TB：柱体构件顶部相交板的厚度,应在[30-1000]之间WL1：约束边缘构件沿墙肢一向序方向暗柱主体尺寸的长度。

三维算量2012版升级更新内容版本：2012 11.0.0.22更新日期：2012年10月22日一、图形及输出：1.重整挖孔桩功能：提供6种改进型挖孔桩(异形挖孔桩未完)，实现按实际定义地层、按需要设置护壁、按定额归并输出，按实际显示挖孔桩图形。

2.除很少采用的挖孔桩(砖护壁)、斜护壁挖孔桩仅予保留不考虑升级者外，低版本其他七种挖孔桩(含直圆底护壁桩)将对应升级为圆形挖孔桩、椭圆挖孔桩、长圆挖孔桩。

此次整改力度大、牵扯多，建议涉及挖孔桩的老工程用户对升级处理结果进行检查确认，以保无误，欢迎提出宝贵意见。

3.增加海南11定额、河北12定额、国标(辽宁08)清单，更新贵州04定额。

4.增加砼腰线扣减其它八类构件（过梁、梁、墙、圈梁、柱、构造柱、暗柱、悬挑梁）的规则，使当用户决定腰线体积单算时可以扣减与这些构件相交的部分体积。

5.处理工程对比时，送审数据不能显示的问题6.调整扣减规则，腰线所依附的构件体积中缺省不加砼腰线.（浙江地区定额、清单及江苏04的定额另做本地设置的除外。

)7.柱、暗柱、墙、圈梁等体积均缺省不加砼腰线。

8.优化栏杆和扶手的布置方式。

9.修改部分视频帮助连接错误的问题。

10.修正楼层名不能用“~”作为名字,否则结构说明材料设置不能选择多楼层。

11.加强侧壁分析计算程序的准确性。

12.修改在墙顶斜的墙边布置的暗柱不能顶同墙顶的问题。

13.修改问题:当砌体墙下面用混凝土去墙布置了一圈防水时，过梁的底模板面积为0。

14.修正在双击dwg文件时,不在三维算量软件中直接打开。

15.修改条基和条基的边线交点捕捉不到的问题。

16.修改顶标高相同的但截高不同的条基不能倒角的问题。

17.修改使单踢脚等布置的侧壁,以及用房间编号(含单踢脚,或包含踢脚/墙面等多个子构件的)布置的侧壁,在属性查询时，界面效果一致,即在侧壁一级不显示自定义属性和备注,只在踢脚子构件级上显示自定义属性和备注。

18.修改用房间布置生成的侧壁,子构件上挂做法利用PS(备注)来换算,取不到值的问题。
