WNS系列燃油蒸汽锅炉产品说明书样本(doc 25页)

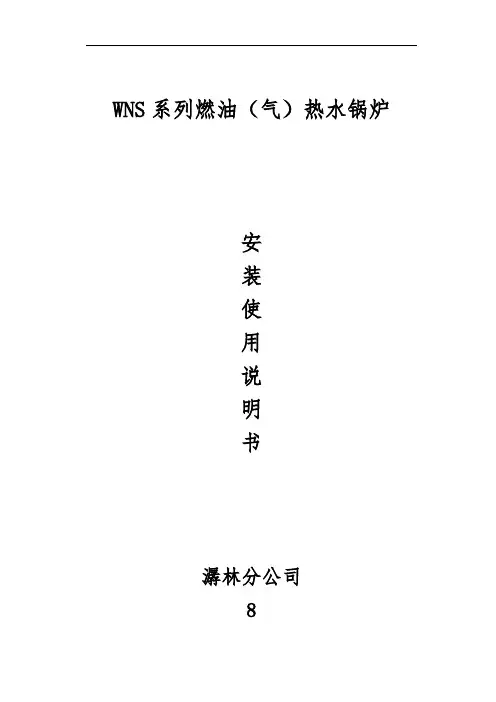

WNS系列燃油（气）热水锅炉安装使用说明书潺林分公司8目录一、序言 (2)二、锅炉简介 (2)三、安装说明 (3)四、使用说明 (5)五、维护和保养 (8)六、自动控制说明 (8)一、序言为了确保锅炉安全运行，保障人民和国家财产的安全，劳动部颁发了《热水锅炉安全技术监察规程》，要求热水锅炉的设计、制造、安装、使用、修理、改造都必须惯彻本规程，各级技术监督部门负责本规程的执行。

因此，使用锅炉的单位，在锅炉安装前应将锅炉出厂资料送当地主管监督部门审查备案，办理锅炉设备的使用登记手续。

二、锅炉简介<一>WNS系列锅炉为卧式、燃、三回程、湿背式火管快装锅炉。

该锅炉由锅炉本体、给水系统、出水管道及阀门、燃烧机燃烧系统、电气仪表控制系统等部件组成。

燃料通过燃烧机喷入波形炉胆燃烧，燃烧后高温烟气经回火室转向进入第一对流管束，再经前烟箱转向进入第二对流管束，传热降温后经后烟箱由烟囱排入大气。

锅炉的运行采用按程序运行的全自动电气控制系统，并设有多项安全保护和应急手动操作。

<二>性能特点：1、炉胆采用波纹炉胆结构，管板采用扳边结构，实现膨胀自补偿。

2、第一对流管束采用高效螺纹烟管，传热效果好，热效率高。

3、锅炉配用进口燃烧机，自动化程度高。

4、锅炉的自控系统采用全自动操作，从锅炉的点火至负荷调节，锅炉熄火等均实现程序控制和调节。

保护系统齐全，有熄火保护，低水位保护，超压保护等，运行安全可靠。

5、锅炉整装出厂，安装迅速。

6、锅炉的主要辅机和自控元器件，如燃烧器、电控箱、压力控制器、水处理设备等均采用性能可靠元件。

<三>出厂简况：本产品出厂时分件包装如下：1、锅炉大件：包括锅炉本体、油（气）过滤器、软接管、汽水分离器、水位电极传感器、电控箱、压力调节器、压力表等均装于锅炉本体上。

2、包装箱：出水阀、排污阀、燃烧器、安全阀。

3、选配件：烟囱、水处理设备、循环泵、油泵（按合供货）。

4、技术文件：锅炉总图、管路阀门仪表图、基础图、受压元件强度计算书、安装使用说明书、供货清单、产品质量证明书。

目录一、简介 (2)二、性能特点 (2)三、出厂情况 (2)四、安装前的准备工作 (3)五、锅炉大件的安装 (4)六、燃烧器的安装 (4)七、燃气管道的安装 (5)八、管道、仪表、阀门的安装 (5)九、电控箱的安装 (6)十、水压试验 (6)十一、烘炉 (7)十二、煮炉前的检查 (7)十三、煮炉 (8)十四、启动 (8)十五、调整安全阀 (10)十六、运行 (10)十七、排污 (12)十八、停炉 (13)十九、检查维护保养 (14)二十、受压元件的检查和水压试验 (16)二十一、故障排除 (17)二十二、说明 (21)一.简介WNS型系列全自动燃油燃气蒸汽锅炉采用目前国内外先进的结构，系卧式内燃两回程中心回燃式结构。

燃料经燃烧器喷出，在炉胆中燃烧，所产生的高温烟气在炉胆中进行辐射换热后进入前烟箱，然后折回第二回程螺纹烟管，进行对流换热，最后经后烟箱及烟囱排入大气。

该锅炉结构特点为：1、.第二回程采用螺纹烟管作为对流热面，强化了传热效果，提高锅炉热效率；2、采用低位燃烧室，即波纹炉胆布置在低位，使锅炉具有较大蒸汽空间，保证较好的蒸汽品质；3、锅炉本体及烟管全部采用焊接结构，与胀接结构相比可靠性进一步提高。

该锅炉由锅炉本体、前后烟箱、底座、保温层外壳、燃烧器接口、管道阀门仪表、配套辅机(水泵、燃烧器)、电控柜等部件组成。

锅炉整装出厂。

可根据用户需要选配有意大利百得、意大利利雅路等品牌燃烧器，适用燃料为轻油、重油、天然气、城市煤气、石油液化气等。

锅炉实现全自动控制，具有自动程序点火、程序启停、燃烧自动调节等自动控制系统。

（高低水位报警、低水位联锁保护装置、蒸汽超压可选择设置）、火焰监测、可燃气体检漏等联琐保护系统。

该系列锅炉高效节能，安全可靠，操作简便，整装出厂，安装方便，排尘符合环保标准，广泛适用于工矿企业、事业机关、宾馆学校等单位和人民生活供汽需要，是优良的供汽设备。

锅炉主要技术规范详见出厂资料。

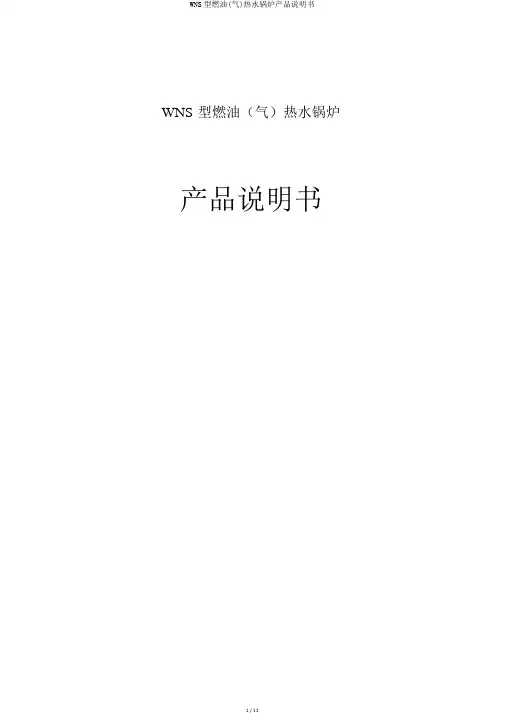

WNS型燃油（气）热水锅炉产品说明书前言锅炉作为一种特别产品，国家对锅炉的设计、制造、安装、使用、查验、修理、改造均拟订有有关的法例及标准。

为保证锅炉安全、靠谱、经济地运转，请认真、严格按其规定履行。

除本说明书外，随机供给的专项说明书（如焚烧器、电控箱等）相同应认真阅读，并按其要求履行。

若在实质操作上碰到不好自行解决的问题，请实时向本厂用户服务处或当地做事处及代理商咨询。

第一章：概述本系列燃油（气）热水锅炉系本厂生产卧式、内燃、锅壳式构造，并以油、气为燃料的热水锅炉。

其构造部署包含以下二种：（1）采纳大炉胆、中心回燃、烟气三回程部署，炉胆设置在锅壳中心，对流烟管环向散布，为扩展受热面、烟管内设置有扰流子。

（2）湿背式、二回程烟管、全涟漪炉胆构造，并采纳焚烧室低位设计，对流受热面对称部署方式。

该系列锅炉受压元件之间均采纳焊接连结，采纳高热阻纤维为保温层，及封闭式金属外罩为外护板。

可开启的前、后烟箱门，及在相应地点设置有人孔或头孔、手孔、检查孔、火焰察看孔等以方便锅炉的操作、保护、检修。

出、回水口均在锅炉顶部，出水口随机配置有集气装置，并在出、回水地点设置有温度、压力显示仪表。

在锅炉本体设计时，充足考虑了锅炉本体燃料的适应性，本系列锅炉在本体不必变化的状况下，只须改换焚烧设施，便可合用于重油、轻柴油、气体燃料的焚烧。

用户在订购本系列燃油（气）热水锅炉时，应供给详尽的燃料资料，以便本厂为您配套与燃料相适应的焚烧装置。

本系列燃油（气）热水锅炉，拥有较完美的自动控制及保护功能，其主要包括以下几个方面：依据温度控制器设定温度范围，自动启、停炉。

焚烧装置的风机、点火程序控制及熄火保护等。

低温防冻。

故障自检。

超温、超压停炉并报警。

失水报警并停炉。

漏气自检。

高、低风压、气压自控。

（气体燃料）焚烧装置及自控系统的详尽内容拜见随机供给的《焚烧器说明书》、《电控箱说明书》。

第二章：系统设置及安装新锅炉安装前，需书面向当地特种设施安全督查管理部门见告存案。

WNS型燃油燃气蒸汽锅炉目录1、前言 (1)2、水质要求 (1)3、锅炉结构简述 (2)4、锅炉安装 (3)5、水压试验 (5)6、启动时易发生的问题 (5)7、煮炉 (6)8、燃油燃气燃烧机原理及电控系统 (7)9、燃烧机控制及水泵控制 (10)10、正常运行 (13)11、停炉 (14)12、维护保养与管理 (14)13、服务承诺 (14)14、用户意见反馈表 (14)1、前言我公司研制开发的WNS型系列燃油燃气卧式内燃湿背式三回程烟火管锅壳锅炉，安全可靠、高效节能、低碳环保，综合技术性能处于国内领先水平。

锅炉本体采用湿背式结构，成功地解决了后烟箱过热以及微正压燃烧的密封难题。

该产品具有燃烧比例调节，超温、超压和熄火保护等功能，并且具有占地面积小、升温快、出力足、热效率高等特点，锅炉烟尘排放等各项指标均符合环保要求。

该系列产品在市场上备受用户青睐，多年来得到了客户的一致好评。

WNS型系列锅炉严格按照《锅炉安全技术监察规程》及NB/T47034《工业锅炉技术条件》等有关规程、标准的要求进行设计、制造、检验与验收。

本安装使用说明书详细阐述了安装和使用方面的技术要求和操作要求及规定，供使用单位参考。

使用单位应根据本安装使用说明书及有关规程和标准要求，在锅炉安装和使用时制定相关规程和管理制度，并严格执行。

若本安装使用说明书与国家颁布的有关规程相抵触时，应以国家规程为准。

2、水质要求：该系列锅炉的给水和锅水水质应符合GB1576《工业锅炉水质》要求。

2.1采用锅外水处理的锅炉的给水水质和锅水水质应符合表2-1的规定蒸汽锅炉水质表2-1注：1）.硬度mmol/L的基本单元C（1/2Ca2+、1/2Mg2+）。

2).碱度mmol/L的基本单元C（OH-、HCO-3、1/2CO32-）。

3).当锅炉额定蒸发量大于或等于10t/h时，给水应除氧。

额定蒸发量小于10t/h的锅炉如发现局部氧腐蚀，也应采取除氧措施。

WNS2-1.0-Y（Q）燃油、燃气锅炉产品说明书无锡市沈能节能设备有限公司一、概述本锅炉的设计完全按照《蒸汽锅炉安全技术监察规程》（1996）之规定。

WNS2-1.0-Y（Q）型锅炉为卧式三回程火管燃油燃气快装蒸汽锅炉，采用湿背式结构。

第一回程为波形炉胆，第二、三回程为烟道。

锅炉配置完善的全自动控制装置和安全保护装置，实现水位全自动控制和最低水位报警、停炉；蒸汽压力自动控制及超压保护，锅炉自动点火，燃油器火力调节和熄火保护，以保证锅炉安全经济运行。

该产品的燃料为轻油或天然气，燃料从燃烧器喷出，被电子点火棒点燃，在炉胆内微正压燃烧。

烟气由回燃室转向180°入第二回程螺纹烟道，然后在前烟箱处再次转向180°进入第三回程螺纹烟管，最后通过烟箱及烟囱排入大气。

二、主要规范及设计参数1、额定蒸发量 2 t/h2、额定蒸汽压力 1.0 MPa3、额定蒸汽温度184℃4、给水温度20℃5、试验压力 1.65MPa6、锅炉受热面积53 M²7、最大件运输重量8.42吨8、最大件外形尺寸5.1×3×2.6 m三、结构简介本锅炉由锅炉本体，底座，平台扶梯，保温与包装，阀门仪表及附件，前、后烟箱和电控系统等部分组成。

锅炉本体上采用下置炉胆左右烟管对称布置湿背式结构形成。

第一回程为炉胆，由波形炉胆组焊而成。

采用波形炉胆结构既增加了传热面积，增加了炉胆刚性，也满足了炉胆受热后的自由膨胀。

回燃室由中间筒体和回燃室前、内后管板组焊而成。

锅炉采用湿背式结构，避免了高温烟气对后烟箱的直接冲刷，提高了运行的可靠性。

第二回程由螺纹烟管组成，螺纹烟管可以大大强化传热，从而减少对流受热面积，使锅炉结构紧凑，节省钢材。

第三回程也由螺纹烟管组成。

前后烟箱采用整体式烟箱，烟箱上有对开式烟箱门，该结构整体性好，美观大方，锅炉前后烟箱门结构新颖，开启轻便，便于内部检查及清理。

四、燃烧器本锅炉采用全自动化控制进口燃烧器，可以根据用户要求选配其它品牌的燃烧器。

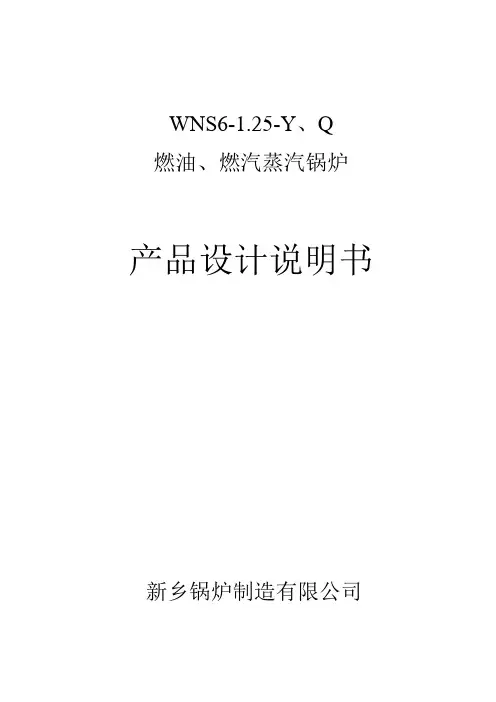

WNS6-1.25-Y、Q燃油、燃汽蒸汽锅炉产品设计说明书新乡锅炉制造有限公司一、概述本锅炉的设计完全按照《蒸汽锅炉安全技术监察规程》（1996）之规定。

WNS6-1.25-Y、Q型锅炉为卧式三回程火管燃油燃气快装蒸汽锅炉，采用湿背式结构。

第一回程为波形炉胆，第二、三回程为烟道。

锅炉配置完善的全自动控制装置和安全保护装置，实现水位全自动控制和最低水位报警、停炉；蒸汽压力自动控制及超压保护，锅炉自动点火，燃油器火力调节和熄火保护，以保证锅炉安全经济运行。

该产品的燃料为轻油或天然气，燃料从燃烧器喷出，被电子点火棒点燃，在炉胆内微正压燃烧。

高压烟气由回燃室转向180°入第二回程螺纹烟道，然后在前烟箱处再次转向180°进入第三回程螺纹烟管，最后通过烟箱及烟囱排入大气。

二、主要规范及设计参数1、额定蒸发量 6 t/h2、额定蒸汽压力 1.25 MPa3、额定蒸汽温度194℃4、给水温度20℃5、试验压力 1.65MPa6、锅炉受热面积152 M²7、水容积8.35 M³8、最大件运输重量14.5吨9、最大件外形尺寸6.705×2.786×3.888 m三、结构简介本锅炉由锅炉本体，底座，平台扶梯，保温与包装，阀门仪表及附件，前、后烟箱和电控系统等部分组成。

锅炉本体上采用下置炉胆左右烟管对称布置湿背式结构形成。

锅筒由Φ2200×16的筒体和Φ2200×18的前后管板组焊而成，第一回程为炉胆，由两节波形炉胆组焊而成，波形炉胆为Φ950。

采用波形炉胆结构既增加了传热面积，增加了炉胆刚性，也满足了炉胆受热后的自由膨胀。

回燃室由Φ950×16的筒体和Φ2200×18的内前、内后管板组焊而成。

锅炉采用湿背式结构，避免了高温烟气对后烟箱的直接冲刷，提高了运行的可靠性。

第二回程由141根Φ51×3的螺纹烟管组成，螺纹烟管可以大大强化传热，从而减少对流受热面积，使锅炉结构紧凑，节省钢材。

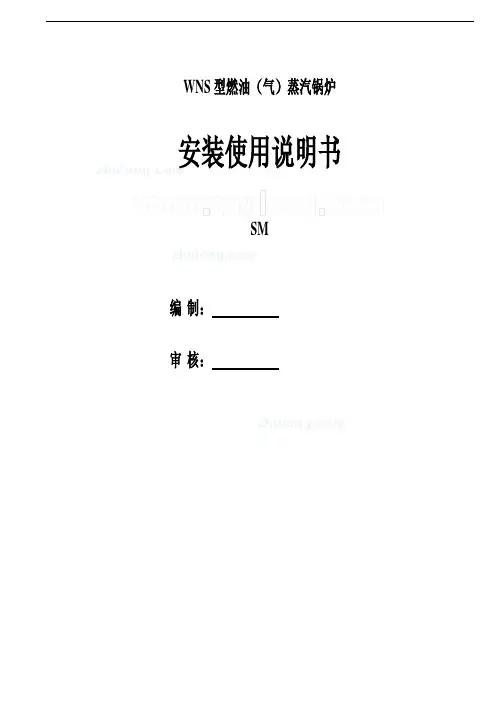

WNS型燃油（气）蒸汽锅炉安装使用说明书SM编制：审核：目录SM (1)一结构简介 (2)二产品性能六大优点 (3)三主要技术参数 (3)四安装与调试 (3)五锅炉投入运行必须具备以下条件 (5)六电控框自动控制原理与使用说明 (6)附件一随机附件清单 (7)附件二常见故障及其排除 (7)附件三燃油蒸汽锅炉安全操作保养守则 (10)一结构简介WNS系列全自动燃油（气）蒸汽锅炉，采用卧式湿背浮动炉胆三回程水箱二回程结构，全部烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计，锅炉热效率90%以上，产品设计新颖、结构合理，工艺性能良好，安全可靠，使本产品具有不同凡响的优异品质，是最新开发的新款产品。

该设计采用优质品牌燃烧机，水位，压力控制仪表及水泵，阀门附件等均优选进口或国内精品，锅炉可实行负荷、压力、水位自动调节，并有缺水、超压、熄火、防干烧温控等多重自动保护功能，具有高度安全可靠性。

本产品经调试合格后出厂，是工矿企事业、服务业等广大用户理想的供热设备。

我们将努力提供一流的售后服务，保证用户安全经济使用。

二 产品性能六大优点1 先进：采用美国耐用及日本节能先技术设计，储汽量大、汽量足、工作压力平稳、蒸汽品质好、寿命长。

2 节能：真正的三回程结构，尾部设置二回程余热水箱利用热能，热效率高达90%以上。

3 耐用：炉胆采用≥6mm 厚一级探伤锅20钢，0.7Mpa 工作压力，法兰连接，进口配件，受热均匀。

4环保：噪音小，无黑烟，烟气排放符合国家一类地区规定标准。

5安全：严格按《蒸汽锅炉安全技术监察规程》制造。

独有的防干烧温控装置多一道保护。

6 方便：一切运作全自动监控，售后服务随叫随到。

三 主要技术参数 四 安装与调试（1） 安装前的准备工作1 安装人员必须熟悉《蒸汽锅炉安全技术监察规程》，认真阅读本安装使用说明书及其它随机技术文件。

2 确定安装地点：1）锅炉安装应尽可能接近用汽现场，给水排污方便。

WNS系列全自动燃油（气）蒸汽锅炉安装使用说明书河北鑫华新环保科技有限公司敬告用户：本锅炉必须由国务院特种设备安全监督管理部门批准发证的单位安装和修理。

1、本锅炉所用的压力管件必须由国务院特种设备安全监督管理部门批准发证的单位制造。

2、本锅炉的操作人员必须经质量技术监督部门考核、发证。

3、本锅炉在运行时应配备水处理设备，水质应符合GB/T1576《工业锅炉水质》现行标准的要求。

给水(软化水，额定蒸发量≥10t/h的锅炉给水应除氧)：浊度≤5.0FTU、硬度≤0.030mmol/L、PH值=7.0~9.0、溶解氧≤0.10mg/L、油≤2.0mg/L、全铁≤0.30mg/L、电导率≤5.5X102μs/cm。

锅水(软化水)：全碱度=6.0~24.0mmol/L、酚酞碱度=4.0~16.0mmol/L、PH值=10.0~12.0、溶解固形物≤3.5X103mg/L、相对碱度≤0.20。

目录第一部分锅炉简介 (1)一、WNS型系列蒸汽锅炉的型号意义 (1)二、锅炉结构和技术特点 (1)三、出厂简况 (2)四、部件说明 (3)第二部分锅炉安装使用说明 (4)一、安装前的准备工作 (4)二、安装要求 (5)三、受压元件的检验和水压试验 (7)四、煮炉 (9)五、使用管理 (10)六、调整安全阀 (167)七、供汽 (177)八、正常运行与管理 (178)九、排污 (189)十、停炉 (20)十一、维护保养 (20)十二、锅炉的经济运行 (20)十三、锅炉房的要求 (22)第一部分锅炉简介一、WNS型系列蒸汽锅炉的型号意义以WNS4-1.25-Y（Q）为例：表示卧式内燃锅炉，额定蒸发量为4t/h，额定蒸汽压力1.25MPa，蒸汽温度为饱和温度，燃用油（气）的蒸汽锅炉。

二、锅炉结构和技术特点1、WNS 系列全自动燃油（气）冷凝蒸汽锅炉，采用快装卧式内燃双回程湿背烟火管锅炉型式。

锅炉本体采用下置式波形炉胆，回燃室和波形炉胆、螺纹烟管相连接。

安装使用说明书WNS (低热值煤气型)河南省太锅锅炉制造有限公司一、概述WNS低热值煤气型锅炉为快装卧式内燃三回程火管锅炉。

采用偏置炉胆半湿背式结构，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。

锅炉装有活动的前后烟箱盖，使锅炉检修方便。

锅炉配置世界名牌燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。

该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点，广泛适用于企业、宾馆、医院、写字楼、民用建筑等设施工业用汽和生活及采暖用汽。

二、控制系统说明我公司研制的燃轻油系列锅炉，采用国际上较先进自动化程度较高的“百得”全自动燃烧器作为主要燃烧设备，该燃烧器的燃烧程序由较先进的燃烧程序控制器控制，能实现燃油锅炉正常燃烧所必需的各种功能，能在正常状态、事故状态、能在非常情况下，自动实施保护性停炉，配以相应的水位控制器、压力比例调节器，实现高低水位指示、超压指示、调节，保证水位在正常范围内波动，蒸汽压力在允许压力波动范围内，在水位极低，超压时实现保护性停止指示。

一、工艺技术参数1、燃料、焦炉煤气（1）燃气低位发热值： 1400Kcal/Nm3;(2) 燃气消耗量：燃烧器平均燃气量 3500Nm3/h；（3）燃气压力：1.5-3.5kpa（动态燃气压力）；（4）供热能力：480³104 Kcal/h ；（5）出口排烟温度：—℃；二、燃烧器系统：1、配套燃烧机：岳阳创新燃气燃烧机，型号为CXM-160.480型⒈⒈燃料消耗量最大：3500Nm3/h；⒈2点火方式：自动/手动；⒈3控制方式与功能；1.3.1自动/手动；1.3.2比例调节与手动调节相结合，其负荷调节范围在30-100%；1.3.4根据炉温/炉压变送器提供（4-20mA）电流信号自动调节燃气量和供风量；1.3.3定时自动吹扫炉膛、火焰跟踪监控、熄火报警、快速切断燃料气、燃气高低压保护、自动热负荷连续比例调节及手动调节；1.3.4引风、燃气高低压、炉温/炉压、水位、停电应急等联锁保护等功能。

新型WNS系列燃油(气)蒸汽锅炉安装使用说明书新型WNS系列燃油(气)蒸汽锅炉安装使用说明书1.2锅炉的安装●按照本《说明书》第2章的要求,做好锅炉安装的相关工作;●锅炉安装必须由符合《锅炉安装监督管理规则》相应资质的安装单位承担,并接受当地技术监督部门的监督检验;●锅炉在投入使用前,应向当地技术监督部门办理使用登记手续;1.3锅炉的使用●按照本《说明书》第3章的要求,配备锅炉房管理人员,建立相关管理制度;●司炉工、水处理人员,必须了解锅炉的基本知识和操作规程,且经国家认可的专门培训后持证上岗;●锅炉使用的燃料必须符合设计规定,严禁使用掺假的燃料;●按照本《说明书》附录1的要求,做好锅炉水质的检验和控制工作,并做好相应检验记录;●按照本《说明书》第4章的要求,运行锅炉,做好相关记录,按第7章的要求,处理一般性故障;1.4锅炉的保养2.2.2办理相关手续在安装锅炉前须办理下列手续2.2.3确定安装单位●锅炉安装必须由符合《锅炉安装监督管理规则》相应资质的安装单位或该锅炉的制造单位进行●用户在验收合格后须做好物品的保管工作2.3.1作为锅炉使用单位列项目的安装质量水压前应将压力控制器和安全阀拆下，待水压试验结束后再安装上；技术档案。

●锅炉已登记建档，无使用证的锅炉不得投入运行。

●司炉工、水处理人员●因燃料品质而引起的一系列问题●因水质处理不当而引起的一系列问题4.5停炉4.5.1锅炉运行中,遇有下列情况之一时,应立即停炉:●锅炉水位低于水位表最低可见边缘;●不断加大给水及采取其他措施,但水位仍继续下降;●锅炉水位超过最高可见水位(满水),经放水仍不能见到水位,●给水泵全部失效或给水系统故障,不能向锅炉进水;●水位表或安全阀全部失效;●设置在汽空间的压力表全部失效;●锅炉元件损坏且危及运行人员安全;●燃烧设备损坏,炉墙倒塌或锅炉构架被烧红等严重威胁锅炉安全运行;●其他异常情况危及锅炉安全运行;4.5.2当锅炉运行中发现受压元件泄漏、炉膛严重结焦、受热面金属超温又无法恢复正常以及其他重大问题时,应停止锅炉运行;4.6运行中注意事项●任何时候,可燃气体浓度报警装置报警时,不得启动锅炉或制造火花;如锅炉正在运行应立即停炉,及时检查并修补漏点;●如发生点不着火或运行中突然熄火情况,不应强行多次点火,应立即检查原因,排除故障;●不论运行中发生任何故障,都应立即停炉检查原因,排除故障;如不能自行解决,不应蛮干,应及时与我公司联系共同解决;注:要注意区分运行中的正常待机状态和故障停机状态;●观察风机、水泵等运转是否平稳,声音是否正常,如有异常,应及时停炉检查原因;●观察燃气压力表的指针是否平稳或偏离经验值,如有压力不正常的情况,应及时停炉检查原因,特别要注意是否有燃料泄漏发生;●观察蒸汽压力表及给水压力表的指针是否平稳或偏离经验值;如有压力不正常的情况,应及时停炉检查原因;刚启动时,主蒸汽阀应在蒸汽压力上升到0.4～0.5Mpa时缓慢开启,不可动作过猛;●观察水位表的水位波动是否很大,如有异常,应及时停炉检查原因;●锅炉用液化石油气或天然气点火时,一般压力为500-1500 mmH2O;●定期、有规律地分析水质,做好水质管理工作;●经常观察炉内燃烧状况,根据火焰状态及时进行调整;●有下列情况之一时,应拉断锅炉总电源进行紧急停炉:a程序控制器（PLC/PLM）通讯失败;有下列情况之一可确认为通讯失败:①触摸屏上的时间显示停止不动;②触摸屏画面显示不变且画面按键失效,触摸任何位置都不起作用;③锅炉上所有运行部件停止运行但无故障提示或仅有燃烧系统运行而其它部件停止工作且无故障提示; b燃气泄漏;5.3锅炉保养记录锅炉日常保养检查记录表(参考件)锅炉定期保养检查记录表(参考件)新型WNS系列燃油(气)蒸汽锅炉安装使用说明书新型WNS系列燃油(气)蒸汽锅炉安装使用说明书。

锅炉WNS2-1.25-Y（Q）设计说明书WNS2-1.25-Y(Q)全自动燃油（气）蒸汽锅炉设计说明书总图号：W2000编制:校对:审定:二〇一三年十一月目录一、设计目的、要求、技术参数二、技术依据三、锅炉基本结构四、整体布置五、适用条件一、设计目的、要求、技术参数㈠设计目的、要求：为认真贯彻国家质检总局颁布的TSG G0002－2010《锅炉节能技术监督管理规程》，响应国家节能减排的有关要求，满足市场需求，我们对WNS2-1.25-Y（Q）型全自动卧式燃油（气）蒸汽锅炉进行了节能改造设计。

该系列产品具有体积小、烟尘排放量低、排烟温度低、热效率高、操作简单等优点。

适用于工矿、机关、学校、旅馆等单位的工业用汽、采暖、和生活用汽等用途。

㈡技术参数：该系列锅炉工况范围及主要技术参数见下表，详细情况，请参阅锅炉总图及管道仪表阀门图等。

注：水泵的选取依据是锅炉的额定蒸汽压力和额定蒸发量㈢环保指标：1、烟尘浓度μ＜100mg/m32、烟色黑度＜林格曼1级3、运行噪音＜85dB二、设计依据1、《锅炉安全技术监察规程》；2、TSG G0002-2010《锅炉节能技术监督管理规程》3、JB/T10094-2002《工业锅炉通用技术条件》；4、TSG G0003-2010《工业锅炉能效测试与评价》；5、GB/T16508《锅壳锅炉受压元件强度计算》6、GB13271《锅炉大气污染物排放标准》。

三．锅炉基本结构1.WNS 系列全自动燃油（气）湿背式顺流燃烧蒸汽锅炉，本体采用经典的“全湿背三回程”结构。

炉胆是燃烧室，燃烧器的喷嘴安装在炉胆前部。

燃料在炉胆内微正压燃烧，燃烧延伸到后部。

炉胆出口烟气温度在1000～1100℃之间，高温烟气离开炉胆后，进入一个由浸在炉水中的回燃室组成的折返空间。

折返后进入第二回程烟管，在烟管内向前呈螺旋状运动进行对流换热。

然后经前烟箱再折返进入第三回程烟管，在烟管内向后呈螺旋状运动进行对流换热。

WNS型燃气锅炉使用说明一、使用1操作前的准备工作：1.1 检查燃烧系统各天然气管道、接口，蒸汽管道，给水管道，排污管道是否正常。

1.2 检查烟道门的烟气调节门开关是否灵活。

1.3 检查给水设备是否正常。

1.4 检查各密封面是否严密，烟气通道是否畅通。

1.5 检查水位是否在极限低水位以上。

1.6 检查进气调节阀开度及送风档板开度是否在低负荷位置。

1.7 检查程序控制器是否在零位。

2以上检查均正常后，合上控制电源，按下启动按钮，锅炉自动进入程序点火启动。

3升火与供汽：3.1 锅炉升火前应进行全面检查，未进水前必须关闭排污阀，开启一只安全阀让锅筒内空气可以排出。

3.2 将已处理的水注入锅炉内，进水温度一般不高于40℃，当锅内水位升至水位表最低水位时，即关闭给水阀门，待锅内水位稳定，观察水位有否降低。

3.2 升火后应随时注意锅内水位，因为加热后水位线会上升，如超过最高水位线可进行排污。

3.3 当开启的一只安全阀内冒蒸汽时，应及时关闭安全阀，当汽压升到2-3个表大气压时，检查人孔及手孔是否泄漏，如有渗漏现象，应拧紧人孔及手孔盖螺栓，同时检查排污阀是否严密无漏。

3.4 当锅炉内汽压逐渐升高时，应注意锅炉内各部件有无特别响声，如有应立即检查，必要时应立即停炉检查，解除故障后方可继续运行。

3.5 当锅炉内汽压接近工作压力，可准备向外供汽，供汽同时应将主汽阀微微开启，让微量蒸汽进行暖管，同时将管路上的泄水阀开启，泄出冷凝水，暖管时间根据管道长度、直径、蒸汽温度等情况决定，一般不少于10分钟。

暖管时应注意管道的膨胀和管道支架的情况，如发现不正常的情况应停止暖管并消除故障和缺陷。

3.6 待管路已热，管路上冷凝水逐步减少后，方可全开主汽阀，开启时应缓缓进行，同时注意锅炉各部件有否特殊响声，如有应立即检查，必要时停炉检查。

3.7 主汽阀完全开启后，应将主汽阀手轮推回半圈，以防热膨胀后不能转动等现象；为了防止吊水（蒸汽带水），主汽阀也不应开得过大，一般控制在11/2～2圈之间，在燃烧工况正常下，即可达到额定压力。

W N S系列蒸汽锅炉使用说明书内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）WNS系列全自动燃油/汽蒸汽锅炉文件编号： G/W-06安装使用说明书目录一、致用户1、特别事项2、保修政策3、产品基本要求4、燃料选择4、燃烧设备选择二、产品简介1、上乘的三回程结构型式2、节能环保型锅炉3、安全可靠、使用方便4、负荷变化适应性强5、湿背式结构三、锅炉安装四、煮炉五、锅炉使用六、锅炉运行监测事项七、停炉说明八、维修保养九、水质管理十、燃烧故障及排除十一、锅炉检验十二、起吊与基础十三、司炉与机修附图一、致用户尊敬的用户，衷心感谢您对我们的信任，选用本厂产品。

为了使您迅速了解和正确掌握本产品的使用方法，发挥本产品的最佳性能，获得预期的经济效益，敬请认真阅读本产品说明书。

对掌握本产品性能和排除故障，本说明书会带给您有益的启示和帮助。

1、特别事项：1）、操作锅炉的人员应经过专业培训并取得操作证。

2）、锅炉安装必须经专业的安装公司并取得使用许可证。

3）、锅炉在准备使用前，必须先单机试运行及详细了解锅炉的特性及操作使用说明书（含配套设备的独立说明书）。

4）、锅炉禁止超过设计规范使用及强行限制安全保护装置的正常工作。

5）、安装、使用、维修、保养等必须按国家相应的规定进行。

6）、在为对设备的使用全部了解清楚的情况下，应向我公司先电话咨询了解清楚。

如果不按以上要求及本操作使用说明书进行锅炉操作，引发的质量问题，我公司将不负责对产品的免费保修及事故责任。

2、保修政策：1）、我公司承诺对所制造及销售的产品终身提供维修服务。

2）、我公司承诺对我公司销售的锅炉产品整机免费保修壹年，以后收取配件、人工及差旅费（特殊情况以合同为准）。

3）、属于易损件不在免费保修范围内（油嘴、油泵、点火变压器、紧固件、垫片）；保修时间内私自拆卸后的物品不在免费保修范围内；属于保养或不正当使用造成配件损坏的，不在免费保修范围内；其它不可抗拒的因素。

WNS系列全自动燃气蒸汽锅炉安装使用说明书陕西桥上桥锅炉容器制造有限责任公司、锅炉简介二、性能特点三、出厂简况四、安装前的准备工作五、锅炉大件的安装六、烟囱的安装七、电器控制柜的安装八、管道、阀门、仪表的安装九、水压试验的准备十、烘炉和煮炉之前的准备十一、烘炉的煮炉十二、升火十三、调整安全阀十四、供汽十五、正常运行与经济运行十六、排污十七、停炉十八、维护保养十九、受压元件的检验和水压试验二十、气管路示意图、锅炉简介：WNS型全自动燃（油）气蒸汽（热水）锅炉，是根据我国能源政策、资源状况和环境保护的要求而开发的新一代锅炉产品。

锅炉的本体结构为湿背式三回程结构，燃烧室为波形炉胆，此波形炉胆结构即增加了传热面积又增加了刚性，也满足了炉胆受热后的膨胀，对流受热面均采用两回程螺纹烟管。

锅炉可按照用户要求进行包装，锅炉外包装油漆采用金属漆，即美观、又不易生锈。

现场安装只需将电源线引入电控柜，接好出汽与进水管，排污管及烟囱，接通燃料供应系统，即可投入运行，即节省了基建投资，又缩短了安装时间。

锅炉除了常规的水位、压力保护及点火程序控制外，还特别独创设置了烟气保护装置，使锅炉在任何时候不发生意外事故，确保了安全检查可靠。

锅炉的主要板材为Q245R（GB713-2008），管材为20#（GB3087-2008）。

锅炉本体的全部对接焊缝均经过百分之百的无损探伤，组装完毕后进行整体水压试验。

锅炉的保温材料用超细玻璃丝棉毡，火口砖为磷酸盐耐火水泥予制前后烟箱为整体活动烟箱门，使锅炉整体保温性能好、外观漂亮、不易生锈。

锅炉的阀门仪表选用国内质量最好的供应厂家，主汽阀等采用球阀，止回阀等采用名牌阀门。

根据用户使用燃料情况及用户要求，可配用国产或进口燃烧器，另接有供气管路系统（球阀、过滤器、减压阀、电磁阀、检漏装置等）。

整个燃烧过程实现程序控制。

-1-、性能特点：1、节省能源效果好，热效率高。

2、锅炉出力，蒸汽品质均高于国家规定标准。

WNS系列燃油（气）热水锅炉安装使用说明书长沙潺林北京分公司目录一、前言 (2)二、锅炉简介 (2)三、安装阐明 (3)四、使用阐明 (5)五、维护和保养 (8)六、自动控制阐明 (8)一、前言为了保证锅炉安全运营，保障人民和国家财产旳安全，劳动部颁发了《热水锅炉安全技术监察规程》，规定热水锅炉旳设计、制造、安装、使用、修理、改造都必须惯彻本规程，各级技术监督部门负责本规程旳执行。

因此，使用锅炉旳单位，在锅炉安装前应将锅炉出厂资料送本地主管监督部门审查备案，办理锅炉设备旳使用登记手续。

二、锅炉简介<一>WN S系列锅炉为卧式、内燃、三回程、湿背式火管快装锅炉。

该锅炉由锅炉本体、给水系统、出水管道及阀门、燃烧机燃烧系统、电气仪表控制系统等部件构成。

燃料通过燃烧机喷入波形炉胆内燃烧，燃烧后高温烟气经回火室转向进入第一对流管束，再经前烟箱转向进入第二对流管束，传热降温后经后烟箱由烟囱排入大气。

锅炉旳运营采用按程序运营旳全自动电气控制系统，并设有多项安全保护和应急手动操作。

<二>性能特点：1、炉胆采用波纹炉胆构造，管板采用扳边构造，实现膨胀自补偿。

2、第一对流管束采用高效螺纹烟管，传热效果好，热效率高。

3、锅炉配用进口燃烧机，自动化限度高。

4、锅炉旳自控系统采用全自动操作，从锅炉旳点火至负荷调节，锅炉熄火等均实现程序控制和调节。

保护系统齐全，有熄火保护，低水位保护，超压保护等，运营安全可靠。

5、锅炉整装出厂，安装迅速。

6、锅炉旳重要辅机和自控元器件，如燃烧器、电控箱、压力控制器、水解决设备等均采用性能可靠元件。

<三>出厂简况：本产品出厂时分件包装如下：1、锅炉大件：涉及锅炉本体、油（气）过滤器、软接管、汽水分离器、水位电极传感器、电控箱、压力调节器、压力表等均装于锅炉本体上。

2、包装箱：出水阀、排污阀、燃烧器、安全阀。

3、选配件：烟囱、水解决设备、循环泵、油泵（按合供货）。

WNS型卧式冷凝蒸汽锅炉使用说明书XXXXXXXX有限公司目录一、结构特点——————————————————2二、性能特点——————————————————2三、出厂简况——————————————————2四、使用说明——————————————————3 （一）运行前的准备工作—————————————3 （二）锅炉正常运行———————————————3 （三）自动控制系统———————————————4 （四）煮炉———————————————————11 （五）升火与供汽————————————————12 （六）安全阀——————————————————13 （七）正常运行—————————————————13 （八）排污———————————————————15 （九）维护保养—————————————————16 （十）受压元件的检验和水压试验—————————17 五、最后说明——————————————————19一、结构特点本说明书适用于WNS型系列冷凝锅炉，这一系列锅炉采用烟气两回程卧式火管结构，具有很高的热效率。

采用高热阻纤维和封闭式金属外罩壳作为绝热层，保温性能良好。

因设有整体钢结构底座，故安装就位十分方便。

燃烧系统完全自控。

锅炉在出厂前严格经过质量检验，同时在出厂时己配置好全部附件和电器控制设备，锅炉配备完整。

二、性能特点WNS型系列锅炉具有下列特点：1．锅炉结构紧凑，配用自控燃烧器，高低水位变化的自动给水控制，锅炉负荷变化的风油配比自动调节等装置，节能效果显著，热效率可达100%以上。

2．燃烧系统具有高低极限水位保护，蒸汽超压保护及报警等装置，操作方便、安全可靠。

3．配备齐全，锅炉快装出厂。

4．安装移动方便，基建投资省。

5．每种规格的锅炉都可选配与重油、轻油、煤气或油气混合相适应的燃烧器，燃烧适应性强，选择范围大。

使用前应详细阅读燃烧器的使用说明。

三、出厂简况WNS系列锅炉出厂时分硬、软件二类：1．硬件：锅炉整体包装件，由锅炉本体、节能器、冷凝器、燃烧器、电器控制箱，各类管道、仪表等组件。

WNS型燃油（气）热水锅炉产品说明书前言♦锅炉作为一种特殊产品，国家对锅炉的设计、制造、安装、使用、检验、修理、改造均制定有相关的法规及标准。

为确保锅炉安全、可靠、经济地运行，请认真、严格按其规定执行。

♦除本说明书外，随机提供的专项说明书（如燃烧器、电控箱等）同样应仔细阅读，并按其要求执行。

若在实际操作上遇到不好自行解决的问题，请及时向本厂用户服务处或当地办事处及代理商咨询。

第一章：概述本系列燃油（气）热水锅炉系本厂生产卧式、内燃、锅壳式结构，并以油、气为燃料的热水锅炉。

其结构布置包括以下二种：（1）采用大炉胆、中心回燃、烟气三回程布置，炉胆设置在锅壳中心，对流烟管环向分布，为扩展受热面、烟管内设置有扰流子。

（2）湿背式、二回程烟管、全波纹炉胆结构，并采用燃烧室低位设计，对流受热面对称布置方式。

该系列锅炉受压元件之间均采用焊接连接，采用高热阻纤维为保温层，及封闭式金属外罩为外护板。

可开启的前、后烟箱门，及在相应位置设置有人孔或头孔、手孔、检查孔、火焰观察孔等以方便锅炉的操作、维护、检修。

出、回水口均在锅炉顶部，出水口随机配置有集气装置，并在出、回水位置设置有温度、压力显示仪表。

在锅炉本体设计时，充分考虑了锅炉本体燃料的适应性，本系列锅炉在本体无须变化的情况下，只须更换燃烧设备，就可适用于重油、轻柴油、气体燃料的燃烧。

用户在订购本系列燃油（气）热水锅炉时，应提供详细的燃料资料，以便本厂为您配套与燃料相适应的燃烧装置。

本系列燃油（气）热水锅炉，具有较完善的自动控制及保护功能，其主要包括以下几个方面：♦根据温度控制器设定温度范围，自动启、停炉。

♦燃烧装置的风机、点火程序控制及熄火保护等。

♦低温防冻。

♦故障自检。

♦超温、超压停炉并报警。

♦失水报警并停炉。

♦漏气自检。

♦高、低风压、气压自控。

（气体燃料）燃烧装置及自控系统的详细内容参见随机提供的《燃烧器说明书》、《电控箱说明书》。

第二章：系统设置及安装♦新锅炉安装前，需书面向当地特种设备安全监督管理部门告知备案。
