钢筋混凝土结构平法施工框架柱图识读图文并茂详解PPT80页

（任2）务楼解层部读位（中间层）变截面框架柱纵向钢筋连接构
造
根据框架柱在结构平面中的位置，可将框架柱分为角 柱、边柱和中柱
角柱 中柱
角柱
角柱
边柱
角柱
变截面柱
楼层部位（中间层）变截面框架柱纵向钢筋连接构造
任务解读
任务解读
任务解读
任务解读
（1）当△/h b＞1/6 时，上部钢筋锚入楼 层面以下 1.2 LaE，下部钢筋锚入梁柱交接 核心区直段长度不小于0.5 LaE 并直弯12d；
（2）柱内侧纵筋伸至柱顶并弯折12d；
（3）除柱筋伸入梁内作为梁上部钢筋外，梁上部 增设的钢筋应锚入柱内并向下弯折至梁底，且下 弯断长度≥15d；
（4）当柱纵筋直径≥25mm时，在柱宽范围的柱箍 筋内侧设置间距>150mm,但不少于3Φ10的角部附加 钢筋。
任务解读
任务解读
(1)柱外侧纵筋伸至柱顶截断；
(1)柱插筋伸至基础底部； (2)底部弯折长度a，表7-8； (3)基础顶面以上非连接区高度为 （对于非抗震框架柱为500）； (4)与上部钢筋的连接相邻连接接头应 错开，错开距离为35d，500的较大值；
(5)同一截面钢筋接头面积百分率不 宜大于50%
（任2）务柱解纵向读钢筋在独立基础中的连接锚固构造
柱插筋在基础内的锚固，由柱插筋在基础内 的竖向长度、柱插筋底部的弯折长度、基础 顶面以上不能进行柱钢筋连接的高度、柱钢 筋错开连接的高度四部
柱插筋在基础内的锚固
（任2）务柱解纵向读钢筋在独立基础中的连接锚固构造
大家学习辛苦了，还是要坚持
继续保持安静
（任2）务柱解纵读向钢筋在独立基础中的连接锚固构造
（2）顶层边柱、角柱钢筋连接构造

梁上柱 LZ
墙上柱
QZ
柱平法施工图的识读(根据最新大纲制作 的心血之作)
墙上柱 QZ
三、框架柱在柱平法施工图中的表示方法
1．框架柱在柱平面布置图中采用截面注写方式和列表注写 方式进行表达
柱平法施工图的识读(根据最新大纲制作 的心血之作)
2．框架柱的编号
柱平法施工图的识读(根据最新大纲制作 的心血之作)
框支柱
因为建筑功能要求，下部 大空间，上部部分竖向构 件不能直接连续贯通落地 ，而通过水平转换结构与 下部竖向构件连接。支撑 框 支梁的柱子就叫做框支 柱
柱平法施工图的识读(根据最新大纲制作 的心血之作)
2．框架柱的受力特性
1）框架结构中的柱以承受竖向荷载为主
2）结构受到不同水平荷载的作用 3）常见的柱构件多为偏心受压构件 4）为了设计、施工方便，通常采用对称配 筋的方式
3．柱构件截面注写
柱截面注写方式，是指在柱平面布置图上，分别在同一编号的 柱中选择一个截面，以直接注写截面尺寸和配筋具体数值进行
表示；
柱平法施工图的识读(根据最新大纲制作 的心血之作)
柱平法施工图的识读(根据最新大纲制作 的心血之作)
柱平法施工图的识读(根据最新大纲制作 的心血之作)
说明：当柱截面中对称边纵筋直径相同时，可下图左侧图 示注写纵筋总数；当柱截面中对称边纵筋直径不同时，按下 图右侧图示注写每边应设置的纵筋直径。
项目七 柱平法施工图的识读
路 桥 区 职 教 中 心
主讲人：汤晓瑞
柱平法施工图的识读(根据最新大纲制作 的心血之作)
任务1 柱平法施工图的识读 一、框架结构主要结构构件图示
框架结构 工程实例 三维示意 图
柱平法施工图的识读(根据最新大纲制作 的心血之作)

4. 柱纵筋 分角筋、截面b边中部筋和h边中部筋三项。对称配筋
的矩形截面柱，可仅在一侧注写中部纵筋，对称边可省 略；当为圆柱时，在表中角筋一栏注写圆柱的全部纵筋。 当柱纵筋直径相同，各边根数也相同时，可将纵筋写在 “全部纵筋”一栏中。
5. 箍筋种类型号及箍筋肢数 箍筋种类型号及箍筋肢数在箍筋类型栏内注写。具体
图10-5 柱平法施工图截面注写方式示例
截面注写方式中，如柱的分段截面尺寸和配筋均相同， 仅分段截面与轴线的关系不同时，可将其编为同一柱号。 但此时应在未画配筋的柱截面上注写该柱截面与轴线的具 体尺寸。注写柱子箍筋，应包括钢筋种类代号、直径与间 距（间距表示方法及纵筋搭接时加密的表达同列表注写方 式。
柱表
柱表内容包含以下六部分：
1. 柱编号 2. 各段柱的起止标高
3. 柱截面尺寸b×h及与轴线关系的几何参数
4. 柱纵筋 5. 箍筋种类型号及箍筋肢数 6. 柱箍筋
1. 柱编号
由柱类型代号(如：KZ)和序号(如：1、2等)组成， 应符合表10-2的规定。给柱编号一方面使设计和施工人 员对柱种类、数量一目了然；另一方面，在必须与之配 套使用的标准构造详图中，也按构件类型统一编制了代 号，这些代号与平法图中相同类型的构件的代号完全一 致相，使二者之间建立明确的对应互补关系，从而保证 结构设计的完整性。
此项内容可以用表格或其他方法注明，用来表达所有 柱沿高度方向的数据，方便设计和施工人员查找、修改。 参见图集，图中层号为2的楼层，其结构层楼面标高为 4.470m，层高为4.20 m。 柱平面布置图
在柱平面布置图上，分别在不同编号的柱中各选择一
个(或几个)截面，标注柱的几何参数代号：b1、b2、h1、 h2，用以表示柱截面形状及与轴线关系。

二 梁平面布置图及详图
1、梁的表达方法
详图法，平面整体表示法（简称平法）
2、两种表达方法的优缺点 3、读懂详图法 4、读懂平法
用详图法表示 钢筋混凝土梁
钢筋表
构件 构件 钢筋 钢筋 名称 数 编号 规格
L1 1
1 φ12 2 φ12 3 φ6 4 φ6
简图
长度 (mm)
每 件 支 数
总支 数
累计 质量 (kg)
10、受拉钢筋的锚固长度，及搭接长度依据（ ）采用
课堂练习(3)：请读附图3 “基础平面布置图”
阅读课本中附图3，某住宅楼《基础平面布置图》，
并回答以下问题：
1、图中J-9中J代表的含义是（ ），9代表的含义是（ ）。
2、图中JL-2中JL代表的含义是（ ），2代表的含义是（ ）。
3、图中J-7的平面尺寸（长×宽）是（
1、结构施工图在建筑工程中的作用
结构施工图是表达房屋承重构件的图样； 实现其他专业，例如建筑，给排水，暖通 电气等的功能需求； 用来作为施工，质检，及编制预算的依据。
结构施工图识读
2、 结构施工图的内容 结构设计总说明
结构平面布置图
基础平面布置图 梁平面布置图 板平面布置图 柱平面布置图
2、 结构施工图的内容（续）
构件详图
基础详图
楼梯详图
雨篷，阳光窗，女儿墙等详图
结构设计总说明
结构设计说明是带全局性的文字说明，它包括：
1、本工程的概况，建筑物所在地区强度等级， 3、应用于工程的构造，详图等。 3、对施工的要求，以及对质检的要求。
结构平面布置图
结构平面布置图是表示房屋中各承重构件总体 平面布置的图样。它包括：

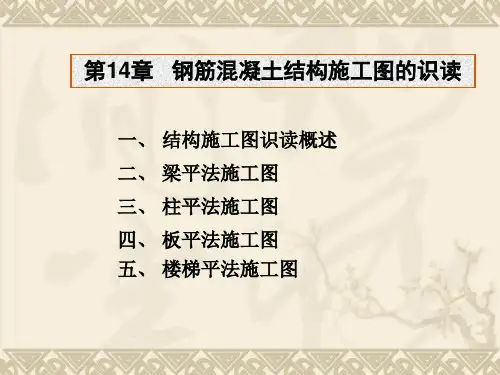

第14章 钢筋混凝土结构施工图的识读
