粉末冶金模具及设计介绍

45°
30°
模具耐用设计
1.内外有效段不一样长，有效提高模 具强度； 2.尽可能的内有效段小于外有效段， 节省成本； 3.逃气孔尽可能向上开到根部，提高 强度避免粉末喷出，上二零件不开逃 气孔，在上二冲底部磨小缺口跑气； 4.尽可能大的R弧或斜角过渡，且光 洁度尽可能高，避免应力集中； 5.尽可能小的底座，防止垫片受力时 挠曲导致底座受力后折断； 6.底座倒5°角，防止垫片挠曲，模 冲受力面外移引起模具断裂



模具设计





1.根据产品外形和尺寸、强度要求，制定产品的工艺 流程。 2.计算和设计所需的成形和整形的机台和成形结构。 3.根据产品材质要求，选择成形原料。 4.根据原料变化率和整形、切削余量，设计模具结构 与尺寸。 5.依照成形方式，画出装配图。 6.画出模具各零件图。 7.设计各测量和装模治具。
3V
ห้องสมุดไป่ตู้淬火
HRC61~63 550
9V MH85 ASP23 ASP60 WC
淬火 淬火 淬火
HRC57-59
600
HRC58~60 800 HRC61~63 650 HRC66~69 700
一胜百晶粒特细PM高速工具钢， 成形上下冲，芯棒， 热处理稳定性好，高耐磨损高 适用温压 韧性 一胜百ASP23改进型，替代易崩 适用斜齿轮或台阶中 角的WC，高耐磨损高韧性 模（用40Cr包套）
上下冲特别是长零件温压零件的上下3v淬火hrc6163550美国cpm粉末钢超级的尺寸稳定性可磨削性和韧性替代高合金钢可解决崩角问题成形上下冲特别是9v淬火hrc5759600美国cpm粉末钢超级的尺寸稳定性可磨削性韧性比3v更高可解决崩角问题mh85淬火hrc5860800大同高速钢高耐磨损高韧性齿形下一冲强制用料温压不可用asp23淬火hrc6163650一胜百晶粒特细pm高速工具钢热处理稳定性好高耐磨损高韧性成形上下冲芯棒适用温压asp60淬火hrc6669700一胜百asp23改进型替代易崩角的wc高耐磨损高韧性适用斜齿轮或台阶中模用40cr包套wchra91yg6hra89yg8hra87yg15国600进口1000g代表钴含量越高韧性越好耐磨性也较差一般采用超微粒春宝国产稍差常用模具材料热处理工艺牌号使用硬度热处理温度保温时回火时间温度冷却方式sldhrc5759hrc60611030125分钟3小时220160风v4hrc5657hrc60611130125分钟3小时220160风skh9hrc5759hrc6061119035分钟3小时605580风cr12hrc4550960100分钟3小时530风40crhrc4550860100分钟3小时450风1

设计说明书1、工艺流程本产品属于亚共析钢合金(Fe-0.6C/60钢)，其具体生产工艺流程如下：Fe矿石→还原熔化（去脉石、杂质和氧）→氧化精炼（脱C、Si、P等）→球磨→铁粉+C粉+适量硬脂酸锌2、压坯设计2.1产品零件分析该产品采用Fe-0.6C（60钢），属于铁基制品，其制品密度依靠较高的压坯密度来达到，因此，在压制成形时需要采用较高的单位压力（一般在400-500MPa）。

由于该产品零件形状比较简单，带一个外台阶，采用简单的单上双下模冲即可成形，并使其密度分布均匀。

有配合、定位、相对运动要求的零部件，产品尺寸精度和形位精度及表面粗糙度要求较高，因此，该产品的的尺寸精度定义为IT8、形位精度如图所示为7级，表面粗糙度精度要求为7级。

2.2压坯精度设计由模具设计任务书的零件成品图可得知该产品压坯同轴度需控制在0.08mm，相当于IT10级；压坯垂直度控制为0.1mm，相当于IT11级；压坯侧面平行度为0.15mm，相当于IT12级。

2.3压坯密度和单重的确定由于已知压坯密度ρ=6.6g/cm3，因此压坯单重W=ρ×V ，由成品图给数据计算其压坯体V=h×S,算的V=166.8cm3 ，所以求的压坯单重W=6.6×166.8=1100.8g。

3、压机与压制方式选择3.1压机压力选择铁基制品一般采用固相烧结，其制品密度除了依靠烧结温度、保温时间之外，在一定程度上还依靠较高的压坯密度来达到，因此该产品采用500MPa的单位压力。

根据任务书要求，截面积S=74.0cm2 ，所以F=P×S=5×74=370t脱模压力，根据实际生产经验，铁基压坯的脱模压力P脱模≈0.13P=0.13×500MPa=65MPa3.2压制类型的选择年生产量为50万件，假设每年的工作时间为300天，每天工作时间为8小时，则p=500000/300/8/60=3.47=4件/min，所以选择自动压制。

2023/12/31
12
2023/12/31
13
2023/12/31
14
•压制方式的选择依据
压制方式和方法不同，上、下模冲、芯杆和阴 模相对于粉末压坯的相对运动方向及速度也不 同，从而使外摩擦对压坯密度的均匀分布产生 有害或者有利的影响。
单向压制
S侧max/S=[1-(ρ下/ρ上)m]/μξ=K
2023/12/31
19
选择原则
•(S侧阴+S侧芯)/S<K或者圆筒形压坯h/T<K/2时， 可采用单向压制；
•(S侧阴+S侧芯)/S>K时，如果(S侧阴+S侧芯)/2< (S侧阴-S侧 芯)，或者圆筒形压坯D内<T，可采用双向压制；
•(S侧阴+S侧芯)/S>K时，如果(S侧阴+S侧芯)/2> (S侧阴-S侧 芯)，或者圆筒形压坯D内>T，可采用摩擦芯杆压 制
当柱状压坯S侧/S<K或者圆柱体压坯高径比 H/D<K/4时，采用单向压制可以满足压坯密 度分布均匀性的要求
2023/12/31
15
2023/12/31
16
双向压制
S侧max/S=[1-(ρ中/ρ上)m]/μξ=2K
当柱状压坯K<S侧/S<2K，或者圆柱体 K/4<H/D<K/2时，采用双向压制、非同时双 向压制、浮动阴模双向压制或者下拉式压制 可以满足压坯密度分布均匀性要求
b>(a-b)时，采用带斜面的整体下模冲压制；
b<(a-b)时，需要采用组合下模冲来压制。
2023/12/31
38
2023/12/31
39
2023/12/31

➢ 形状复杂材料用易加工和热处理变形小的材料 ➢ 软金属粉末用廉价材料，硬金属粉末用耐磨性
好的材料 ➢ 高密度、高精度件用耐磨性好的材料 ➢ 整形模用耐磨性好的材料
绘制模具装配图和零件图
➢ 绘制模具装配图和零件图 ➢ 标注尺寸偏差和形位公差 ➢ 标注其他加工要求
绘制模具装配图和零件图
模具示例
模具示例

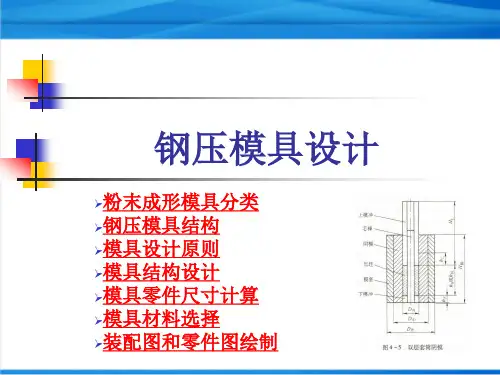

设计模具结构
根据制品图纸设计坯件，选择压机和压制方式，设计 模具结构草图 ➢ 从生产工艺、压制成形和经济成本方面分析制品图纸 及技术要求，看是否适于用粉末冶金方法生产 ➢ 根据制品图纸及技术要求和粉末冶金生产工艺的特点， 设计坯件的几何形状、精度和密度 ➢ 为了使制品适于压制成形，或为了简化模具结构，常 对制品形状进行修改，设计出适合于压制的压坯 ➢ 在设计坯件形状的同时要确定压制方向，然后根据压 坯的形状、高径比、生产批量和压机来选择压制方式、 压模结构类型
粉末成形模具分类
➢ 压模、精整模、复压模、锻模、挤压模、 热压模、等静压模、粉浆浇注模、松装 烧结模
➢ 钢模、硬质合金模、石墨模、塑料橡皮 模和石膏模
钢压模具结构
钢压模具一般由 阴模、模冲、芯棒 组成
钢压模具结构
１—模柄 ２,９—法兰圈 ３—上模冲 ４—模套 ５—阴模 ６—模座 ７—弹簧 ８—下模冲 10—下模冲座 11—压垫 12—下模板 13—顶杆 14—顶板
➢ 制品生产工艺流程及工艺参数：粉末混合料成分、杜 装密度、流动性、压制性、单位压制压力、压坯密度、 压缩比、弹性后效、烧结收缩率、精整余量、机加工 余量、复压装模间隙和压下率等
➢ 压机类型及主要技术参数：公称压力、脱模压力、压 机行程、每分钟压制次数、工作台面积、压机自动化 程度和安全保险装置等
