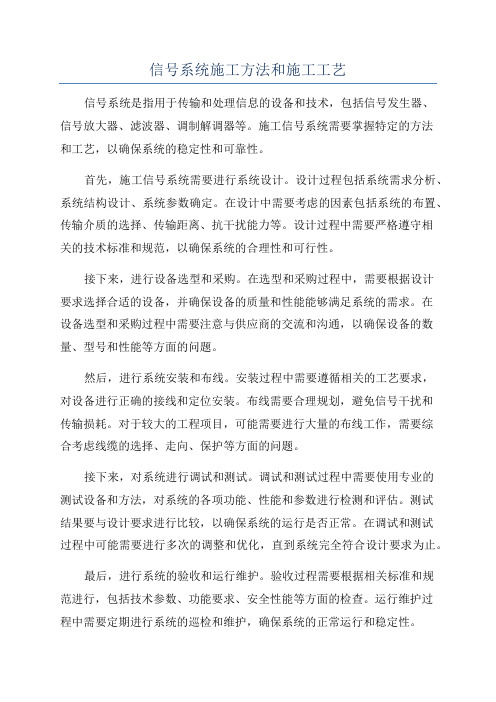

信号系统施工方法和施工工艺信号系统是指用于传输和处理信息的设备和技术，包括信号发生器、信号放大器、滤波器、调制解调器等。
施工信号系统需要掌握特定的方法和工艺，以确保系统的稳定性和可靠性。
首先，施工信号系统需要进行系统设计。
设计过程包括系统需求分析、系统结构设计、系统参数确定。
在设计中需要考虑的因素包括系统的布置、传输介质的选择、传输距离、抗干扰能力等。
设计过程中需要严格遵守相关的技术标准和规范，以确保系统的合理性和可行性。
接下来，进行设备选型和采购。
在选型和采购过程中，需要根据设计要求选择合适的设备，并确保设备的质量和性能能够满足系统的需求。
在设备选型和采购过程中需要注意与供应商的交流和沟通，以确保设备的数量、型号和性能等方面的问题。
然后，进行系统安装和布线。
安装过程中需要遵循相关的工艺要求，对设备进行正确的接线和定位安装。
布线需要合理规划，避免信号干扰和传输损耗。
对于较大的工程项目，可能需要进行大量的布线工作，需要综合考虑线缆的选择、走向、保护等方面的问题。
接下来，对系统进行调试和测试。
调试和测试过程中需要使用专业的测试设备和方法，对系统的各项功能、性能和参数进行检测和评估。
测试结果要与设计要求进行比较，以确保系统的运行是否正常。
在调试和测试过程中可能需要进行多次的调整和优化，直到系统完全符合设计要求为止。
最后，进行系统的验收和运行维护。
验收过程需要根据相关标准和规范进行，包括技术参数、功能要求、安全性能等方面的检查。
运行维护过程中需要定期进行系统的巡检和维护，确保系统的正常运行和稳定性。
在施工信号系统的过程中，需要注意以下几点。
首先，严格遵守相关的技术标准和规范，确保系统的合理性和可靠性。
其次，与供应商保持良好的沟通，确保设备的质量和性能满足要求。
此外，注重施工质量和细节，防止出现错误和疏漏。
最后，重视系统的调试和测试工作，确保系统在安装完毕后能够正常运行。
总之，信号系统施工需要掌握特定的方法和工艺，包括系统设计、设备选型和采购、系统安装和布线、调试和测试、验收和运行维护等方面。
第四章铁路信号集中监测系统采集原理第一节铁路信号集中监测的内容一、铁路信号集中监测系统简介铁路信号集中监测系统是保证行车安全、加强信号设备结合部管理、监测信号设备状态、发现信号设备隐患、分析信号设备故障原因、辅助故障处理、指导现场维修、反映设备运用质量及结合部设备状态、提高电务部门维护水平和维护效率的重要行车设备。
对状态信息进行储存、重放、查询和实时报警，对于防止违章作业、智能分析和故障诊断，尤其为智能分析发现潜伏性故障、瞬间故障和间歇性故障，提供重要的手段和依据，对确保运输安全发挥着重要的作用。
铁路信号集中监测系统相比微机监测系统加强了监测系统数据的分析，实现了故障预警和故障诊断；使铁路信号集中监测系统成为信号设备的综合监测平台；从过去的“设备监测”手段逐步变为“设备维护”的重要工具。
在原有的三级四层体系结构基础上，做到统一规划，统一实施，与联锁、闭塞、列控、TDCS/CTC、驼峰等系统同步设计、施工、调试、验收及开通。
根据信号设备维修需要，强化了电务段子系统，为铁路提速、重载、高密度运输起到安全保障作用。
二、铁路信号集中监测系统监测的内容（一）站场开关量监测1. 监测类型监测类型有：按钮状态、控制台表示状态、关键继电器状态等。
2. 监测内容监测内容为开关量实时状态变化。
（1）列、调Z车按钮状态开关量信息的采集、记录。
（2）其他按及控制台所有表示灯状态态开关量信息的采集、记录。
（3）提速道岔分表示采集：对提速道岔各个转辙机定反位状态进行监测、显示、存储。
（4）监测列车信号主灯丝断丝状态并报警，报警应定位到某架信号机或架群。
通过智能灯丝报警仪（器）接口获取灯位主灯丝断丝报警信息。
（5）对组合架零层、组合侧面以及控制台的主副熔丝转换装置监测。
（6）对6502站道岔电路SJ第8组接点封连进行动态监测。
（7）环境监控开关量监测（具体项目可选）：电源室、微机室、机械室等处的烟雾、明火、水浸、门禁、玻璃破碎等报警开关量信息的采集、记录并报警。
铁路信号集中监测网管系统设计与实现分析铁路信号集中监测网管系统主要用于实时监测和管理铁路信号设备的运行状态和数据，包括信号机、道岔、轨道电路等。
一、系统设计方案1. 系统架构：采用客户端/服务器模式，客户端包括操作界面、数据采集模块和告警模块，服务器负责数据存储和分析。
2. 数据采集与传输：通过各个信号设备的接口或传感器实时采集监测数据，并通过网络传输到服务器。
3. 数据存储和管理：服务器接收和存储采集的监测数据，并根据设定的规则进行分析和处理，提供数据查询和报表生成功能。
4. 告警监测：系统根据设定的阈值和规则对监测数据进行实时分析，一旦异常情况发生，系统会自动产生告警信息，并向相关人员发送通知。
5. 数据可视化：通过操作界面展示监测数据、告警信息和报表，提供图表和地图等可视化功能，方便管理人员进行实时监测和判断。
三、系统功能分析1. 实时监测功能：提供实时的信号设备运行状态和数据监测，并通过图表和地图展示。
2. 历史数据查询功能：提供历史数据查询和分析，支持按时间、设备和区域等多维度查询。
3. 告警功能：实时监测信号设备的异常情况并产生告警信息，支持告警级别和处理流程定义。
4. 报表生成功能：根据需求生成各种报表，如设备运行状态报表、告警统计报表等。
5. 系统管理功能：包括用户管理、权限管理、设备管理、告警规则管理等。
通过以上的设计与实现分析，铁路信号集中监测网管系统可以实现对信号设备的实时监测和数据管理，并能够快速发现设备异常情况和问题，提高信号设备的运行可靠性和安全性。
通过可视化的界面和报表，方便管理人员进行数据分析和决策的制定。
信号集中监测系统采集技术方案及施工工艺要求2011年2月目录一. 集中监测系统安全需求 (3)1.1.集中监测采集项目的安全边界 (3)1.2. 集中监测采集项目的安全目标 (3)1.3. 集中监测采集方案安全分析的依据 (3)二. 集中监测采集安全设计的一般规定 (5)三. 集中监测采集项目施工配线方案 (7)3.1. 集中监测采集项目采样点方案 (7)3.2. 集中监测采集项目采样线性标准 (11)四. 集中监测采集方案 (14)4.1. 道岔表示电压 (15)4.2. 绝缘测试及漏流测试 (23)4.2.1. 电缆绝缘监测 (23)4.2.2. 电源对地漏泄电流监测 (30)4.3. 外电网输入相电压、线电压 (25)4.4. 电源屏输入电压、输出电压 (28)4.5. 交流连续式轨道电路轨道继电器交流电压、直流电压 (30)4.6. 25Hz相敏轨道电路电压及相位角监测 (36)4.7. 高压不对称脉接收端波头、波尾有效值电压，电压波形 (38)4.8. 交流转辙机动作功率、电压监测 (40)4.9. 防灾异物侵限电压监测 (42)4.10. 自动闭塞监测 (43)4.11. 半自动闭塞监测 (44)4.12. 6502站SJ封连报警 (45)4.13. 开关量采集方案 (46)4.14. 电流采集方案 (49)4.15. 接口采集方案 (49)4.16. 环境监测采集方案 (50)一.集中监测系统安全需求1.1.集中监测采集项目的安全边界根据《铁路信号集中监测系统技术条件》，集中监测采集方案安全分析的范围在于监测系统所提供的采集传感器（互感器、光耦模块等）、隔离设备（光栅、阻抗匹配器、保险丝、空开等）、机柜（采集组匣、采集板）、工控机、联网设备等。
用于安装和固定采集传感器的组合架、继电器底座、侧面弹簧压接端子以及采样线缆等虽然不属于监测设备，但作为监测系统的一部分，监测厂家应该向设计院和施工单位提出相应的标准，并反映在施工图纸上。
信号集中监测系统一、信号集中监测系统结构及原理信号集中监测系统以主要信号设备为对象，以融合的现代传感器、现场总线、计算机网络通讯、软件工程及数据库等技术为手段，监测并记录设备运行状态、统计分析相关数据、加强设备管理，为信号维护管理部门掌握设备当前状态、进行故障分析、指导现场作业和管理提供科学依据，从而提高信号设备维护效率和维护水平。
（一）信号集中监测系统功能1.模拟量监测功能◆外电网输入相电压、线电压、电流、频率、相位角、功率监测。
◆电源屏输入电压、电流、输出电压、电流；25Hz电源输出电压、频率、相位角监测。
◆电动转辙机道岔转换过程中转辙机动作功率、电流、动作时间、转换方向监测。
◆道岔表示交、直流电压监测。
◆电缆绝缘监测。
◆电源对地漏泄电流监测◆列车信号机点灯回路电流的监测◆集中式有、无绝缘移频自动闭塞区间移频发送器发送电压、电流、载频、低频，区间移频接收器轨入(主轨、小轨)电压，轨出1 、轨出2电压、载频、低频，区间移频电缆模拟网络电缆侧发送电压、接收电压、发送电流监测。
◆环境状态的模拟量温度、湿度、民用空调电压、电流、功率监测。
◆防灾系统与列控系统分界口处接口直流电压监测。
◆站(场)间联系线路直流电压、场间联系电压、自闭方向电路电压、区间监督电压监测。
2.开关量监测功能◆对按钮状态、控制台表示状态、关键继电器状态等开关量进行监测。
◆列车信号主灯丝断丝状态监测。
◆环境监控开关量监测。
◆监测系统接口功能，满足对计算机联锁、列控中心、TDCS/ CTC、、智能电源屏、ZPW2000、有源应答器、道岔缺口等具有自诊断功能的信号设备，通过接口方式获取所需的状态信息和报警信息功能。
3.故障报警监测系统根据设备故障性质产生三类报警和预警：◆一级报警：涉及到行车安全的信息报警。
◆二级报警：影响行车或设备正常工作的信息报警。
◆三级报警：电气特性超限或其它报警。
◆预警：根据电气特性变化趋势，设备状态及运用趋势等进行逻辑判断并预警。
信号集中监测系统作业指导书作业指导书编号项目内容信号集中监测系统施工一、技术要求1.放线要准确无误，确保线型正确，保证导线有足够长度，走线要合理，所有电缆必须从远端走。
2.线把绑扎要平直美观。
3.所有导线都要留有余量，焊接必须可靠，确保无虚焊、假焊，焊接表面要平滑光亮、无毛刺。
4.导线时要认真仔细，确保导线完毕后所有线连接正确、可靠。
5.监测模块安装要合理牢固。
6.所有开关量的采集连线应接在对应继电器的空接点上。
7.系统监测信息应与站场信号设备实时工作状态相一致。
二、施工准备1.劳动组织序项目单位数量备注号1 施工负责人人 1 看图、记录负责全面工作2 设备安装人 6根据实际情况，看机械室的大3 放线人3~4小及组合架的多少4 配线人 45 系统调试人 26 防护员人 2 既有线施工2.工具序号名称规格单位数量备注1 烙铁50W 把 32 烙铁75W 把 23 工具包套 2 小工具4 数字万用表块 2 用于导线和调试5 对讲机台 2 既有线施工防护6 钢卷尺5米卷 1 机柜安装时测量7 钢锯弓把 18 电钻把 13.主要材料序号名称规格单位数量备注1 信息传输线RV（16*0.15）百米若干2 信息传输线双芯对绞屏蔽线RWPS（23*0.15*2）米若干用于站内发送盒到采集机柜的连接3 信息传输线SBYYP（16*0.15*2）米若干用于移频柜到模拟量衰耗器板的连接4 信息传输电缆4芯电缆米若干5 电源采集线67芯电缆米若干电压传感器与电源采集机柜的连接6 信息传输线3*4芯屏蔽电缆RVVP（7*0.15）米若干用于电流传感器与电源采集机柜的连接7信息传输电缆4芯电缆RVVP（7*0.15*4）米若干8 信息传输线36芯电缆米若干电源采集机柜的模拟量输出至模拟量衰耗器板9信息传输扁平缆28AWG-40 百米若干衰耗器模拟量输出至模拟量采集机10信息传输扁平缆28AWG-50 百米若干衰耗器开关量输出至开关量采集机11微机监测通信通道2*4芯通信电缆米若干通讯机械室引出至路由器有I 、II两路12 扎紧带各型袋待定绑线13 穿线板各类块待定穿线14 绝缘套管4mm5mm米待定15 焊锡丝卷待定16 标签纸张待定三、作业程序3.1 工艺流程图3.2 操作方法信号集中监测系统的施工一般在车站联锁系统作业完毕后进行，但条件允许的情况下，最好与车站联锁系统同步施工，这样可以避免某些工作的重复作业。
信号工程的施工方法及工艺信号工程是公路、铁路、轨道交通等交通工程中不可或缺的一项重要工程。
它主要负责对交通运输信息的传递和控制，确保交通系统的安全、顺畅运行。
信号工程的施工涉及多个方面的内容，包括信号设备的安装、电缆敷设、线路接入、通信系统的配置等。
首先，信号工程施工的第一步是准备工作。
在施工前，需要进行详细的工程勘测和设计，确定信号工程的整体布局和细节要求。
同时，还需要准备好所需的材料和设备，以确保施工过程的顺利进行。
其次，信号工程施工的主要步骤是信号设备的安装。
在信号设备安装过程中，施工人员需要根据设计要求进行设备的固定和接线，保证设备的稳定和正常运行。
此外，还需要对设备进行调试和测试，以确保其性能符合要求。
在信号设备安装的同时，信号工程施工还需要进行电缆敷设和线路接入。
电缆敷设主要包括电缆的敷设和电缆槽的安装，以及电缆的防护和标识等。
线路接入则是将信号设备与交通系统的控制中心连接起来，确保信号信息可以传递和控制。
最后，信号工程施工还需要进行通信系统的配置。
通信系统是信号工程的关键组成部分，它负责交通系统各个部分之间的信息传递和联动。
通信系统的配置包括选择合适的通信方式、部署通信设备和设置通信协议等。
在信号工程施工过程中，需要注意以下几点。
首先，要确保施工质量，按照设计要求进行施工，避免出现错误和缺陷，确保施工质量达到标准要求。
其次，要保证施工进度，合理安排施工计划，提前解决可能出现的问题，确保施工按时完成。
再次，要注意施工安全，遵守相关的安全规定和操作规程，保障施工人员的人身安全。
最后，要做好施工记录和验收工作，及时记录施工过程中的关键信息和问题，确保施工的合格验收。
综上所述，信号工程的施工涉及多个方面的内容，包括信号设备的安装、电缆敷设、线路接入和通信系统的配置等。
在施工过程中，要注意施工质量、施工进度、施工安全和施工记录，以确保施工顺利进行，并最终实现交通系统的安全、顺畅运行。
信号监控工程施工方案范本一、前期准备工作1.1 确定工程范围根据项目需求和实际情况，确定信号监控工程的范围，包括监控点位置、监控设备类型和数量等。
1.2 制定施工计划根据工程范围和需求，制定施工计划，确定施工时间、施工顺序、施工方法、施工人员等。
1.3 确定施工技术方案根据实际情况，确定施工技术方案，包括监控设备的安装方式、布线方式、信号传输方式等。
1.4 采购施工材料根据施工技术方案，采购所需的监控设备、布线材料、连接器、工具等。
1.5 确定施工人员确定施工所需的人员，包括监控设备安装人员、布线人员、调试人员等。
1.6 制定安全措施制定施工安全措施，确保施工安全。
二、施工工艺流程2.1 设备安装根据实际情况，确定监控设备的安装位置，采用适当的安装方式，确保设备安装牢固、稳定。
2.2 布线连接根据监控设备的布置，采用合适的布线方式，连接监控设备与监控中心，保证信号传输顺畅。
2.3 调试调整在设备安装和布线连接完成后，进行设备调试和参数调整，确保监控设备稳定运行。
2.4 安全验收完成调试和调整后，进行安全验收，确保施工符合要求，设备运行稳定。
三、施工注意事项3.1 施工期间，严格按照施工计划进行，确保施工进度和质量。
3.2 施工过程中，严格执行安全措施，确保施工安全。
3.3 施工中发现的问题及时处理，确保施工顺利进行。
3.4 施工结束后，进行安全验收，确保设备安全运行。
四、总结与展望信号监控工程施工方案的制定是一个系统工程，需要全面考虑工程范围、施工计划、施工技术方案、施工材料、施工人员、安全措施等方面的内容。
通过严格的施工工艺流程和注意事项，可以确保施工质量和安全。
同时，施工结束后，还需要进行总结和展望，及时总结经验教训，为今后的施工工作提供参考和改进建议。
希望通过施工方案的全面落实，能够圆满完成信号监控工程的施工任务。

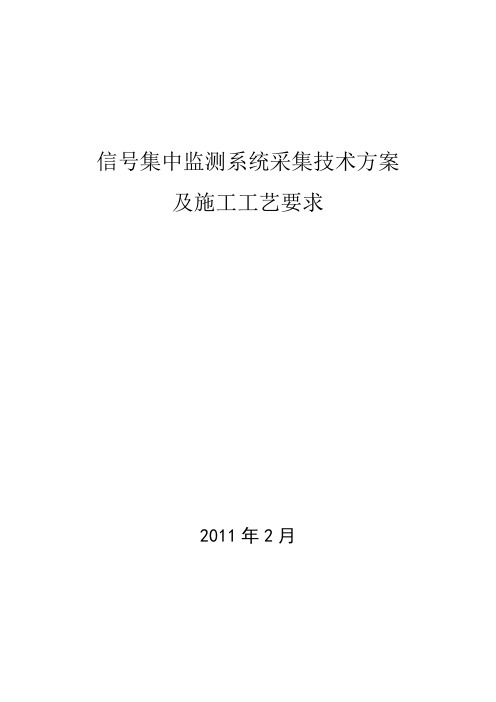

信号集中监测系统采集技术方案及施工工艺要求2011年2月目录一.集中监测系统安全需求 (3)1.1.集中监测采集项目的安全边界 (3)1.2.集中监测采集项目的安全目标 (3)1.3.集中监测采集方案安全分析的依据 (3)二.集中监测采集安全设计的一般规定 (5)三.集中监测采集项目施工配线方案 (7)3.1.集中监测采集项目采样点方案 (7)3.2.集中监测采集项目采样线性标准 (11)四.集中监测采集方案 (14)4.1.道岔表示电压 (15)4.2.绝缘测试（道岔部分） (23)4.2.1.电缆绝缘监测 (23)4.3.外电网输入相电压、线电压 (25)4.4.电源屏输入电压、输出电压 (28)4.5.电源对地漏泄电流监测 (30)4.6.交流连续式轨道电路轨道继电器交流电压、直流电压 (32)4.7.25Hz相敏轨道电路电压及相位角监测 (35)4.8.高压不对称脉接收端波头、波尾有效值电压，电压波形 (37)4.9.交流转辙机动作功率、电压监测 (39)4.10.防灾异物侵限电压监测 (41)4.11.自动闭塞监测 (42)4.12.半自动闭塞监测 (43)4.13.6502站SJ封连报警 (44)4.14.开关量采集方案 (45)4.15.电流采集方案 (48)4.16.接口采集方案 (48)4.17.环境监测采集方案 (49)一. 集中监测系统安全需求1.1.集中监测采集项目的安全边界根据《铁路信号集中监测系统技术条件》，集中监测采集方案安全分析的范围在于监测系统所提供的采集传感器（互感器、光耦模块等）、隔离设备（光栅、阻抗匹配器、保险丝、空开等）、机柜（采集组匣、采集板）、工控机、联网设备等。
用于安装和固定采集传感器的组合架、继电器底座、侧面弹簧压接端子以及采样线缆等虽然不属于监测设备，但作为监测系统的一部分，监测厂家应该向设计院和施工单位提出相应的标准，并反映在施工图纸上。
1.2.集中监测采集项目的安全目标1)采集设备与被测设备之间必须采用良好的电气隔离措施，任何情况下不得影响被监测设备的正常工作，符合故障-安全原则。
【709号文】6.1.3.2)监测系统应满足铁道部颁布的铁路信号设备雷电及电磁兼容综合防护的相关规定。
【709号文】6.4.4.3)采集器以及采集板卡须具有良好的阻燃性和电气特性。
【709号文】6.1.4.不能产生火、毒、高温、电、辐射等影响人身安全的故障。
4)对于监测系统内部安全分级为第一层次的采集项目（参见下文），参照机械室内继电电路器材设备的耐压防护等级，设备绝缘耐压≥AC3000V.5)对于监测系统内部安全分级为第二、三层次的采集项目（参见下文），参照【709号文】6.4.7，设备绝缘耐压≥AC1200V.1.3.集中监测采集方案安全分析的依据运基信号【2010】709号文铁路信号集中监测系统技术条件EN 50124-1 电子产品绝缘欧洲标准TB/T 1448-1982通信信号产品的绝缘耐压标准铁运【2006】26号文铁路信号设备雷电及电磁兼容综合防护实施指导意见GB/T 7417-2001—AX系列继电器科技运【2008】 36号文铁路信号设备用电缆TB 10301-2009 铁路工程基本作业施工安全技术规程二. 集中监测采集安全设计的一般规定通过近期现场的设备故障情况看，当牵引回流通过道岔电缆进入室内后，其能量很大，往往超过一般的集中监测板件、组匣的耐压水平，更有甚者会超过继电电路器材，包括继电器接点、继电器接插件的耐压水平。
集中监测设备，尽管经过专门设计，耐压能力不低于继电电路的水平，遇有大电流可以自动断开检测通路，但在极限条件下，仍然难以抵挡可以烧损钢轨绝缘和转辙机设备的高压、大电流的冲击，所以也有一定的风险性。
通过规范信号集中监测产品的高压耐压能力，达到或在一定范围内高于继电电路器材的耐压水平，不引起被监测信号设备故障或者不扩大信号设备故障的范围（如不成为牵引电流在室内设备中最初的泄流点），这样，仍然可以发挥好监测设备的故障诊断与记录提示功能，为铁路的现代化做出更好的贡献。
1)对于安全等级为第一层次的采集项目，采集器的隔离设备和转换设备应就近（靠近采集点位置，如道表采集就是靠近分线盘）放置于组合架（柜）上，经隔离转换后再传回集中监测机柜，采集器外壳和封装采用铁道部指定的铁路信号专用继电器外壳和底座，符合标准GB/T 7417-2001. 内部器件必须与监测机柜地绝缘（大于25MΩ）。
其回路中不存在接地点，防止强压强流通过监测设备入地。
2)从采集器（板）端子引入内部母板之间的引线必须采用高温线（高温阻燃线，耐高温200℃）。
3)采集板或采集器电路板焊盘之间的距离符合EN50124的规定，并在输入端加入保险丝，当输入电压超出额定输入3倍以上且电流大于200mA时，输入回路高低端之间的保险丝断开，对外呈现断路状态。
对于道岔表示电压规定对于超出AC3000V且电流大于200mA的强电流，输入回路高低端之间的保险丝断开，对外呈现断路状态。
对于输入只采用高阻隔离方式应被禁止。
4)采取如下措施保证采集器或采集板内部输入与输出之间、输入与电源之间的耐压都高于DC2500V。
a)电路板的布线严格遵照电磁兼容的设计准则（符合EN50124）：高压部分与低压部分走线区域严格区分，一次侧电压输入端走线间隔(包括线与线，线与焊盘，焊盘与焊盘)至少2mm,一次侧电压输入500V以上的走线间隔大于5mm；如不能满足须开宽度大于1mm的隔离槽进行防护。
b)采集器或采集板输入端与输出端之间应采用电压互感器、线性光耦与DC/DC变压器隔离等器件或措施，确保内部器件故障不反向传递到输入端。
隔离电压标准须达到DC2500伏。
在二次的电源处串接入保险丝，即使存在高压将一次与二次电路击穿，保险丝也将及时熔断，不会形成一、二次的电流回路，也避免了高压串入后级的机柜中。
c)各采集项目监测的内容和采集点线缆型号标准参见第三章“集中监测采集项目施工配线方案”。
5)防混线措施：a)零散定型组合工厂内部生产，减少组合内部混线可能性。
b)从分线盘等采样端子至组合侧面采用插接化弹簧压接端子，减少了混线的可能性。
c)各采集线颜色区分，两端标签健全。
三. 集中监测采集项目施工配线方案3.1.集中监测采集项目采样点方案3.1.1.外电网综合质量采集外电网综合质量采集包括电压采集和电流采集，电压采集点在配电箱（电务部门管理）闸刀外侧。
电流采集使用开口式电流传感器，采集外电网配电箱闸刀内侧至电源屏输入之间电流。
外电网综合质量采集箱盒应靠近电务配电箱安装。
3.1.2.电源屏输入、输出电压、电流采集集中监测系统通过串行总线与智能电源屏接口并获取输入、输出电压、电流等信息。
非智能电源屏输入、输出电压采集点在电源屏保险后端，即电源屏自身设置的保险丝或空开的输出端。
3.1.3.电缆绝缘监测采集：电缆绝缘测试采集点在室内外分线盘端子上。
电源屏电压电缆不进行绝缘测试。
电缆绝缘测试的规定如下：绝缘测试严格按照维规规定进行周期测试。
集中监测绝缘测试界面上增加“天窗点内人工启动”提示，维护人员确认后输入用户名及密码，才能进行绝缘测试。
3.1.3.1.道岔电缆绝缘测试交流转辙机：X4，X5。
直流转辙机（含六线制道岔）：X3，X4。
驼峰快动道岔：X5，X6或X3，X5根据不同道岔的表示回线和动作回线不同而定。
道岔电缆绝缘测试采用人工启动的方式，其配线规则参见4.2。
3.1.3.2.信号机点灯电缆绝缘测试原则上测试各类信号机的点灯回线。
进站\进路信号机：LUH，HH，YBH（根据实际名称变化和增减）出站信号机：LUH，HBH（根据实际名称变化和增减）区间信号机：LH，UH，HH（根据实际名称变化和增减）调车信号机：BAH3.1.3.3.轨道电路电缆绝缘测试原则上只测试轨道区段的接收端回线。
轨道区段：DGH（包括一送多受区段的DG1H，DG2H等）。
电码化区段独立的发码回线：FMH（如四线制ZPW2000发码区段）。
区间轨道区段：发送回线（FSH）和接收回线（JSH）。
3.1.3.4.场间联系电路电缆绝缘测试只采集场间联系电源回线。
3.1.3.5.半自动闭塞电缆绝缘测试半自动闭塞外线不进行绝缘测试。
原因如下：1.半自动闭塞外线安装有防雷元件，不但本站有、区间有（通信系统在线路上安装有防雷元件）、对方站也有，因此测试时必须两站同时拔防雷元件。
2.如果测试闭塞线对地绝缘时，此时半自动闭塞线正向邻站传送电压信号，绝缘测试的500V直流电压加到闭塞的外线上，有可能造成闭塞的线路继电器误动。
3.1.3.6.灯丝报警回线测试DS1，DS2，DS3。
3.1.3.7.电话回线因为绝缘测试无法反映出电话线的通信质量，故电话回线不进行绝缘测试。
3.1.3.8.其它LEU（有源应答器）输出电缆，注意LEU、ZPW2000A的供电电源电缆不进行绝缘测试，因为其设备耐压达不到500V。
灾害（YWJ）接收电缆等其它独立输出电缆进行绝缘测试。
3.1.4.电源对地漏泄电流测试测试电源屏隔离输出的电源电缆。
包括信号机电源，轨道电源，道岔动作电源，道岔表示电源，闭塞电源，联锁电源，列控电源，TDCS/CTC电源，集中监测电源，电码化电源，稳压备用电源等交直流电源。
其中电源屏输入和不稳压备用为非隔离电源，不测漏流。
所有漏流采集配线必须从电源屏自身设置的保险或空开隔离输出后级端子上采集，并通过集中监测设置的0.3A的保险丝隔离后再进入绝缘漏流测试组合。
电源对地漏泄电流测试规定如下：电源对地漏泄电流测试严格按照维规规定进行周期测试。
集中监测电源对地漏泄电流测试界面上增加“天窗点内人工启动”提示，维护人员确认后输入用户名及密码，才能进行电源对地漏泄电流测试测试。
3.1.5.转辙机监测3.1.5.1.交流转辙机监测电压采集：断相保护器前级接点11,31,51电流采集：将断相保护器21,41,61输出至后续电路的线缆在电流传感器穿芯采集。
1DQJ状态采集：使用开关量采集模块采集1DQJ/1DQJF继电器的41和43接点。
道岔分表示状态采集：采集DBJ和FBJ的一组空接点的前接点。
3.1.5.2.直流转辙机监测四线制道岔电流采集：使用电流传感器穿芯方式采集从分线盘X4到道岔组合侧面的电缆。
孔内线上电流流向需与电流传感器标注方向一致。
六线制道岔采集：使用两个电流传感器分别采集1DQJ至2DQJF的111和121之间的两根电流去线。
孔内线上电流流向需与电流传感器标注方向一致。
1DQJ状态采集：使用开关量采集模块采集1DQJ继电器的41和43接点。
道岔分表示状态采集：采集DBJ和FBJ的一组空接点的前接点。
3.1.6.道岔表示电压监测道岔表示电压采集室外分线盘上的表示线端子交流转辙机：定位采集X4和X2，X4为正，X2为负。
