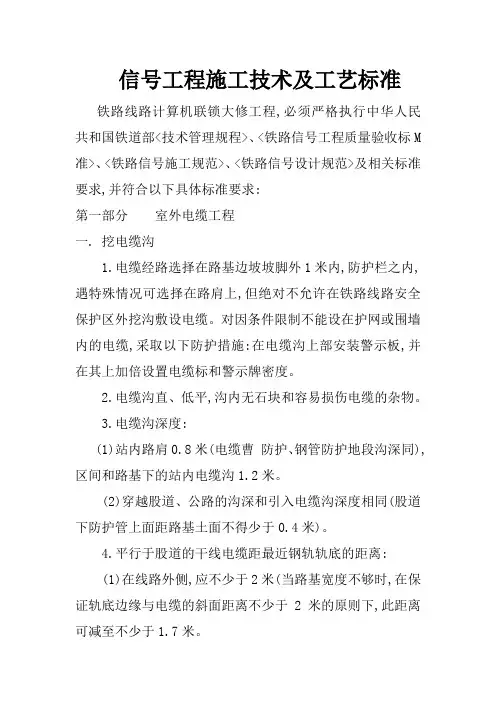

信号工程施工技术及工艺标准培训资料(doc 30页)部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，勿作商业用途信号工程施工技术及工艺标准铁路线路计算机联锁大修工程,必须严格执行中华人民共和国铁道部<技术管理规程>、<铁路信号工程质量验收标M 准>、<铁路信号施工规范>、<铁路信号设计规范>及相关标准要求,并符合以下具体标准要求: 第一部分室外电缆工程一. 挖电缆沟1.电缆经路选择在路基边坡坡脚外1米内,防护栏之内,遇特殊情况可选择在路肩上,但绝对不允许在铁路线路安全保护区外挖沟敷设电缆。
对因条件限制不能设在护网或围墙内的电缆,采取以下防护措施:在电缆沟上部安装警示板,并在其上加倍设置电缆标和警示牌密度。
2.电缆沟直、低平,沟内无石块和容易损伤电缆的杂物。
3.电缆沟深度: (1)站内路肩0.8米(电缆曹防护、钢管防护地段沟深同),区间和路基下的站内电缆沟 1.2米。
(2)穿越股道、公路的沟深和引入电缆沟深度相同(股道下防护管上面距路基土面不得少于0.4米)。
4.平行于股道的干线电缆距最近钢轨轨底的距离:(1)在线路外侧,应不少于2米(当路基宽度不够时,在保证轨底边缘与电缆的斜面距离不少于2米的原则下,此距离可减至不少于 1.7米。
(2)在线路间不少于1.6米(线间距为4.5米时,不得少于 1.5米)。
二.电缆敷设:1.信号设备所采用的电缆规格、型号应符合设计文件规定。
2.电缆允许在任何水平差的径路上敷设,敷设时其弯曲半径应不少于:(1)全塑电缆为其外径10倍。
(2)铠装电缆为其外径15倍。
3.电缆敷设前应进行单盘测试,电缆敷设后及接续配线前,进行施工测试;接续配线前的测试数据,做为电缆隐蔽工程测试记录。
4.电缆应缓和的敷设在沟内,使其有一定的自然弯曲,其附加长度,一般包括:(1)室内储备量为5米(另加实际引入和做头所需长度);(2)设备间电缆每端出土及做头各2米;(3)桥、较大涵洞、隧道两端储备量各不少于5米,并能满足电缆热胀冷缩的需要。
桥面上电缆槽及桥两端采用防护钢管外水泥包封。
5.电缆尽量不接续,购货前,测量好实际长度订购。
不得以时,站内地上接续,区间地下接头盒接续。
地下接续后不得回填,每站全部地下接续完毕后,经现场测试、验收合格后,方可回填,并及时埋设接头标。
6.电缆沟内敷设多根电缆时,需排列整齐,互不交叉,如需分层敷设时,其上下层间距不得少于0.1米。
7.电缆标、警示牌设置原则v:直线段每50米设置一个电缆埋设标,再隔50米设置一个警示牌,再隔50米设置一个电缆标,以此类推。
下列处所应埋设电缆标:(1)电缆在转向及分支处无电缆盒时;(2)电缆长度超过50米的直线中间点;(3)电缆地下接头处,其标桩应有"接续标"字样,并注明埋深、电缆编号,竣工图要有显示。
(4)电缆穿越障碍物时(如大型管道、高压电缆等) 过轨、公路、干河需在适当地点标明电缆路径。
8.纽绞电缆敷设前应确认A、B端，并注明标志。
9.电缆警示牌采用路局指定的专用大理石标牌。
三.电缆防护1.站内范围干线电缆应全部采用水泥槽或阻燃材料电缆槽防护,电缆槽平整,接头无缝隙。
电缆槽要留有三分之一空余量。
埋深为上盖距地面450米。
槽内电缆应排列整齐、互不交叉。
2.电缆穿越铁路(包括预留线路)的地方,选用钢管(或PVC管)防护,防护管两端应各超出枕木头不少于0.5米。
防护管的内径应为电缆外径的 1.5倍以上。
电缆穿过防护管后,应用麻布条缠包堵严电缆管口。
防护管两端头挖的比电缆沟底略深一些,防止日后防护管受力下沉,管口上部割伤电缆,出土应注意堆放,勿污染石喳。
防护管平置于沟底,用沥青麻布片封堵两边管口,回填时应分层夯实,回填石喳捣固。
3.电缆穿越公路敷设时.应用钢管防护。
防护管两端应伸出公路边沿各1米。
4.电缆过桥、涵两端外漏的防护钢管及向桥涵方向2米范围内,必须采用水泥包封处理,电缆经路上外漏的防护钢管,必须采用水泥包封处理。
电缆防护地段作黑白相间的斑马线明示。
5.电缆穿过水沟、水渠敷时,一般以钢管防护。
同时,为了防火,须采取水泥封堵防护措施。
6.过桥涵、路堑的要全部贯通砖砌(或水泥电缆槽防护),并油饰斑马线,外挂电缆钢槽、铁管防护,且在桥涵两端入地处砖砌和水泥砌实并油饰斑马线,桥头折角处进行特殊处理,防止电缆管角磨损造成混线、接地。
7.电缆与热力管、煤气管、燃料管交叉时,可用钢管防护;8.电缆与地下其他管道交叉时,其防护要求:(1)交叉点的垂直距离不少于0.5时,应采用软土(砂)砖防护，防护长度为两端伸出交叉点1米；（2）电缆在其他管道下面通过时，电缆沟底可不加砖防护。
若在其他管道上面通过时，电缆四周均应加砖防护。
防护长度为两端各伸出交叉点1米。
9.电缆与建筑物、管道平行敷设时的防护要求:(1)电缆与地下建筑物接近时,应保持互相间距离不小于0.6米,如达不到上述要求,则采用防护措施,一般采用软土(砂)砖防护或管道防护;(2)不准将电缆敷设在热力管、煤气管、液体燃料管的上面或下面(交叉除外),当与上述管道平行敷设时,其防护要求: 距热力管一般不少于2米。
当小于2米而大于0.5米时,电缆与热力管道间需装隔热材料防护;距煤气管道液体燃料管道一般不小于1米;距上下水管一般不小于0.5米。
当小于0.5米时,应采用软土（砂）砖防护。
10.信号电缆不得与电力电缆同沟敷设,距离不小于0.5米;交叉敷设时,信号电缆也应在上面,其交叉点垂直距离不得小于0.5米。
若小于0.5米时,采用管道防护。
管道两端应各伸出交叉点1米,管道与电力电缆的距离应有0.1米以上的间距。
11.信号电缆与信号电缆交叉时,其交叉点垂直距离应不小于0.1米,并用软土隔离。
12.从路基坡脚下到路基上的电缆埋深不小于0.8米,并砌砂浆片石护坡,其砂浆片石宽度不小于上下电缆沟长度的二分之一。
13.电气化区段电缆钢带和铝护套应可靠接地,不得存在虚接和打火现象;内屏蔽数字信号电缆屏蔽层应可靠接地。
第二部分箱盒安装电缆做头、配线1.采用防盗型箱盒,各种箱、盒无破损裂纹,打磨光滑,箱盒盖严密、通风(设有对流通风孔)、防潮作用良好。
箱盖外加支撑架,盖内有"严禁放物"红色字样,有二次防尘玻璃。
2.轨道电路送受端均采用变压器箱,变压器箱或电缆盒基础顶面与钢轨顶面平。
变压器箱或电缆盒突出边缘距线路轨头内侧应不小于1.5米,变压器箱盖均向所属线路外侧方向开。
3.作为中间接续的电缆盒、方向盒安装,一般与轨道平行,基础顶面应露出地面0.15米,并应排水良好,尽量减少对过往车辆的影响。
4.电动转辙机用电缆盒,一般安装在岔前,引入口向岔后方向,基础顶面与钢轨底面平。
5.轨道电路变压器箱或电缆盒基础顶面与钢轨顶面平。
电化区段扼流变顶面与变压器箱平,钢轨侧与变压器箱齐,距绝缘节两端距离均匀排列。
为保证大机清筛作业,轨道箱距钢轨外沿不少于1.5米,箱线、扼流变线适当加长。
6.电缆盒、变压器箱引入孔亦应用胶堵封严。
采用冷封胶灌注,空余胶室也灌注,胶面应整洁明亮。
进出口胶堵防护。
灌注绝缘胶后的胶面应整洁明亮,胶面高度可低于电缆护套5-10mm。
7.各种箱、盒端子编号:(1)HZ-12、HZ-24电缆盒端子编号，从基础开始，顺时针方向编号；（2）方向电缆盒编号，面对继电器室，以“1点钟”位置为1号端子，按顺时针方向依次编号，1号端子注明标记；（3）变压器箱端子编号，靠箱子边为奇数，靠设备边为偶数，站在箱子引线口一侧，自右向左依次编号；8.电缆做头、配线统一整齐。
箱、盒内干净无杂物,芯线不得损伤,线头要紧固。
方向盒主电缆做成喷泉状,付电缆在箱壁盘大圈(分体式方向盒在板上),每根电缆挂电缆去向牌。
9.一个端子柱上允许最多上三个线头,并用垫圈隔开,每个端子柱上都应有两个螺母紧固。
引入口要堵塞或堵板完好。
箱内配线附有配线图,电缆芯线应有明显的编号铭牌和来去向铭牌。
10.信号箱盒电缆走线孔使用密封胶进行封堵,箱盒采用橡胶盘根。
11.电缆对接盒两方向电缆型号芯线数应一致,备用电缆按设计图上在端子柱上(芯线全部对接于端子上).12.信号设备电缆,自机械室室外分线盘至道岔、信号机、轨道电路终端盒贯通一对芯线并绘制备用电缆配线图,电缆上端子标牌明示。
竣工图一并绘制。
13.电缆配线增加辅助线环,线头套3mm套管。
辅助线环上下有垫片。
14.箱盒内端子铭牌齐全。
有塑封配线图和接线图。
高柱信号机变压器箱基础顶面与轨要平,箱子边缘距机柱450mm。
15.矮型出站信号机变压器箱与基础间采用45°斜面法兰盘焊接钢管连接。
16.方向盒基础与轨道平行,基础顶面应露出地面300-400,并应排水良好,设置在对过往车辆无影响地段。
多个方向盒在一起时,排列整齐,两盒间距300mm。
第三部分地面固定信号机安装一.信号机安装一般要求1.信号机的规格、型号和灯光配置应符合设计。
机构的零部件应完整无破损,电缆金属护套应进行屏蔽连接。
2.透镜式色式信号机的透视孔完好,灯室互不串光,并不因外光反射而造成错误显示。
3.信号机设置位置应符合设计有关规定和现场定測位置的要求。
有条件的应使信号机突出边缘距线路轨头内侧不小于 1.5米。
4.各部螺丝无松动,螺丝不滑扣,螺帽须拧固,螺栓应伸出螺帽外,最少与螺帽平。
5.箱盒器材完好,并固定牢固。
高柱信号机号码采用60×40㎜的大号字体反光号码牌,安装在机柱正面,距轨面两米的地方,矮型信号机写在信号机构的背面盖上,见《维规》。
6.信号机上道前,必须经过检测车间显示激光调整,区间信号机改双灯单丝灯座,站内列车和重点部位调车信号机采用一体化点灯单元。
7.信号机点灯变压器采用XDZ或BXC点灯单元。
8.信号机同时点两个灯及以上时,XJF220液压断路器容量不小于1A。
信号机及箱盒硬化面完好，整洁，排水良好。
二、高柱色灯信号机安装1.高柱信号机采用铝合金机构;同一机柱上安装的多机构,灯中心应在同一直线上(引导信号机构、机柱下附调车信号机构及表示器除外);机构托架应水平。
机构安装方向应使连续显示距离达到最远。
2.水泥信号机柱的规格型号,应符合设计。
使用质量标准应符合下列规定:裂缝宽度与损坏程度超过下列规定者,不得使用;裂缝宽度超过1㎜者;裂缝宽度虽在0.21-1㎜内,但整圈裂通,并超过两处,且裂缝之间距离又小于500㎜者;混凝土面损伤、脱落、并纵向主筋外露者;○4.机柱碰伤至弯曲最大失度超过L/200者（L为机柱长度)。
各项裂缝宽度,均以机柱按两规定支点(距两端0.21L)平放的实测数字为准。
3.信号机柱应垂直于地面装设,其倾斜量在距钢轨面5米高处向下放垂线时,在轨面处的水平距离不大于36㎜。
