FA、JA系列电子天平使用说明书型号的组成及其代表意义：表1 JA系列电子天平性能指标型号JA1003A JA1203A JA2003A JA3003A JA4103A JA5003A 称量范围(g) 0~100 0~120 0~200 0~300 0~410 0~500实际标尺分度值(mg) 1 1 1 1 1 1重复性(g) 同一载荷多次衡量结果之间的差值，不超过天平在该载荷时的最大允许误差的绝对值最大允许误差(g)0≤m≤50 ±0.00550≤m≤200 ±0.010m≥200 ±0.015校准砝码量值(g) 100 100 200 200 200 200称盘直径(mm) 80 110外形尺寸(mm) 320×200×290净重(kg) 7.5电源2233220+-50±1Hz功率(V·A) 15开机预热时间(min) 60工作环境温度及相对湿度20±7．5℃50 ~80%表2 FA系列电子天平性能指标型号FA604A FA1004A FA1104A FA1604A FA2004A FA2104A 称量范围(g) 0~60 0~100 0~110 0~160 0~200 0~210实际标尺分度值(mg) 0.1 0.1 0.1 0.1 0.1 0.1重复性(g) 同一载荷多次衡量结果之间的差值，不超过天平在该载荷时的最大允许误差一、准备：1．将天平放在稳定的工作台上，避免振动、气流、阳光直射和剧烈的温度波动。
2．安装称盘，调整水平调节脚，使水泡位于水准器中心。
3．接通电源前请确认当地交流电压是否与天平所需电压一致。
4．为获得准确的称量结果，在进行称量前必须使天平接通电源预热，至少60分以达到工作温度(FA系列180分钟)。
二、开机/关机：1．开机：使称盘空载并按<ON>键，天平依次进行显示自检(显示屏所有字段短时点亮)、型号显示。
常州市幸运电子设备有限公司地址：江苏省常州市牛塘镇高家路33号，中节能（常州）环保科技园17号楼邮编：213014电话：+86-（0）519-88856044 88800736传真：+86-（0）519-88800792 产品使用手册JA系列(液晶显示）电子天平使用说明书常州市幸运电子设备有限公司一、概述本使用说明书用于JA系列多功能电子天平。
JA系列多功能电子天平是常州市幸运电子设备有限公司最新开发研制的新一代产品。
采用高精度电磁力平衡传感器。
使得测量结果精确性更高，响应速度更快，故障更少。
JA系列多功能电子天平具有：✧称量快。
称量速度比一般天平快几倍，而且可以调速；✧操作简单易学，质量单位转换，JA系列多功能电子天平的软件系统为用户提供了可任意选择单位的功能，用户可任意选择软件提供的多种国际上常用的质量单位（见质量单位转换）；✧可在全量程范围内去皮，清零，累计，超载，欠载显示，故障报警；✧具有技术功能等多种功能可供选择；✧内装有RS-232接口，可与打印机、计算机等外部设备相连；型号JA203JA303 JA403 JA503JA603最大称量200g 300g 400g 500g 600g最小读数0.001g重复性误差±0.002g非线性误差±0.003g稳定时间≤3秒工作温度17.5℃～22.5℃称盘尺寸Ф80mm外形尺寸340*215*350（长×宽×高）mm电源电源线二、安装1、拆箱请小心的打开包装箱，将天平及箱内物品轻轻取出，将包装材料保存好，以备再用。
01十四、装箱序号内容数量1 天平主机 12 秤盘 13 保险丝0.25A 14 电源适配器 15 使用说明书 16 保修卡 17 擦拭布1 附录1天平连接电脑的步骤如下：1.点击“开始”2、输入名称；选择图标，然后点击确定3、忽略前面几栏，只要选择“连接时使用（N）：com 1”点击确定选择：⑴波特率：1200（或2400参照使用说明书）⑵数据位：8⑶奇偶校验：无⑷停止位：1⑸数据流控制：硬件然后点击确定即可，屏幕上就会出现天平的当前称量值。

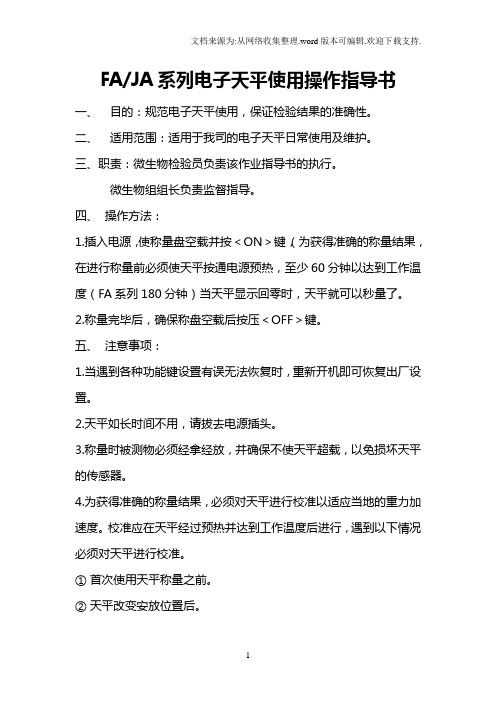

FA/JA系列电子天平使用操作指导书
一、目的：规范电子天平使用，保证检验结果的准确性。
二、适用范围：适用于我司的电子天平日常使用及维护。
三、职责：微生物检验员负责该作业指导书的执行。
微生物组组长负责监督指导。
四、操作方法：
1.插入电源，使称量盘空载并按＜ON＞键，（为获得准确的称量结果，在进行称量前必须使天平按通电源预热，至少60分钟以达到工作温度（FA系列180分钟）当天平显示回零时，天平就可以秒量了。
2.称量完毕后，确保称盘空载后按压＜OFF＞键。
五、注意事项：
1.当遇到各种功能键设置有误无法恢复时，重新开机即可恢复出厂设置。
2.天平如长时间不用，请拔去电源插头。
3.称量时被测物必须经拿经放，并确保不使天平超载，以免损坏天平的传感器。
4.为获得准确的称量结果，必须对天平进行校准以适应当地的重力加速度。
校准应在天平经过预热并达到工作温度后进行，遇到以下情况必须对天平进行校准。
①首次使用天平称量之前。
②天平改变安放位置后。
③称量工作中定期进行。
具体校准方法如下：
准备好校准用的标准砝码，确保称盘空载，按＜TAB＞键，使天平显示回零，按＜CAL＞键，显示闪烁的CAL-200，提醒使用相对应的标准砝码，将标准砝码放到称盘中心位置，天平显示CAL……,等待十几分钟后，显示标准砝码的重量。
此时移支去砝码。
天平显示回零，表示校准结束，可以进行称量了。
如天平不回零，可再重复进行一次校准工作。
六、维护及故障排除：。
JA1103N电子天平标准操作与维护保养规程目的：建立JA1103N电子天平标准操作与维护保养规程范围：适用于JA1103N电子天平的操作职责：QC检验员对本规程实施负责规程：1 开机前准备1.1 检查水平：如水泡偏移，调节水平调节脚。
使水泡位于水准器中心。
1.2 称量范围：0～110g。
1.3 预热时间：初次接通电源或长时间断电后，应预热30分钟以上，方可进行称量。
2 开机2.1 插上电源插头，开始通电工作（显示屏还没通电），需预热。
2.2 预热时间过后，即可操作。
3 使用3.1 按开关键ON/OFF、显示器全亮，天平处于待机状态,行样品称量操作。
0.000g，这种清零可在天平全量程范围内进行。
g）、克拉（ct）两种单位显示，称重单位进行切换时，按该按键。
4 称量法4.1 减量法：打开天平门，放入盛有供试品的称量瓶，记录重量，取出称量瓶，倒出所需供试品量后，再放于称盘，记录重量，计算即得。
4.2即可消去称量瓶重，将所需供试品直接放入称量瓶中，记录供试品重量，即得。
4.3 称量时，待天平稳定，天平的显示值即为被秤物体的质量值。
4.4 每天使用完毕关机拔下电源线。
4.5 做好仪器使用登记记录。
5 维护与保养5.1 保持天平干燥，可在天平内放置一小杯吸水硅胶，并定期烘干。
5.3 在对天平清洁前，要将天平电源断开，清洗不要使用强力清洗剂，不要把液体渗到仪器内部，一般用无水乙醇轻轻擦洗，再用一块干燥的软布擦。
样品剩余物，粉末须小心用刷子去除。
5.4若要较长时间不再使用天平，应在关闭显示屏后，拔下电源线，盖好防尘罩。
J A系列电子天平使用说明书Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】JA系列电子天平使用说明书上海精天电子仪器有限公司JA系列电子天平是本公司开发研制、采用电磁力平衡原理的精密电子天平，具有精确度高、环境适应性强的特点。
作为一个系列产品，可广泛应用于染织、石油、化工、医药、公路建设以及大专院校、国防部门和科研等领域，该系列天平内置RS232C标准输出口，可连接打印机、计算机等设备作现场质量控制用。
?型号组成及其代表意义：◎准备1、?将天平放在稳定的工作台上，避免振动、阳光直射和气流。
2、?安装称盘，接通电源。
3、?调整水平调节脚，使水泡位于水准器中心。
注意：工作环境温度为10℃~30℃，波动不大于5℃/h???? ? ??相对湿度不大于75%????? ???工作电压220+22-33V?? 50Hz◎开机（以JA21002型电子天平为例，其他型号类同）按<NO>键，显示器全亮显示天平型号显示称量模式◎校准按<TAR>键：使天平回到零状态按<CAL>键：显示闪烁的“CAL1000”将1000g标准砝码放上称盘，显示“CAL……”等待状态当显示结果如右图时，移去标准砝码当显示结果如右图时，则表示校准结束可以进行称量，否则重复以上校正阶段的操作◎称量天平经校准后，即可进行称量，在称量时，必须等显示器左下角的“○”标志熄灭后才可读数。
在长时间的称量过程中，应经常进行校准，这样可始终保持称量的准确性。
特别要注意的是，称量时被测物件必须轻拿轻放，以免造成天平不必要的损坏。
◎关机按<OFF>键注意：天平如果长时间不用，请拔去电源插头，在拔去电源时，天平的称盘上必须保持空载。
其它功能键的使用◎ <TAR>：清零/去皮键清零功能：当天平空载时，如显示不在零状态，按<TAR>键可使天平显示回复到零状态，此时方可进行正常称量。
操作程序
JA12002精密电子天平
1.校准天平：将天平调整水平，通电预热半小时后进行。
按下Tare 键清零，按下“CAL”键，天平显示(eg.3000)。
连续按下Tare键，天平显示外部校正点，在天平上放上对应的外部标准砝码，按下CAL键，天平校正开始，显示CAL---。
校正结束天平显示该外部校正标准砝码值。
若校正不准确，则按上述过程重复校准几次。
2.称量：开机预热或稳定后，将容器放在称盘上。
按“TARE”键去皮，显示“0.00g”，然后置物于容器中，即显示该物体的重量。
3. 天平技术操作：进入设置单个计数物件的平均状态，在秤盘上放上计数时需用的容器，按“TARE”去皮键显示“0.00g”，然后按“Count/Enter”键后，显示“qTy10” 按下“Count/Enter”键后选择计件系数，将同等件数样品放在容器内，（选择系数为10此时在秤盘上放10个要计数的物体）然后按“Unit”键，天平显示试样件数，此时天平进入计件状态，显示单位变为“PCS”。
4.2.7 天平单位转换操作：按“UNIT”单位转换键，每按一次可依次显示“C t”-克拉、“O z”-盎司、“g”-克、“dwt”-英钱、“PCS”表示件数。
JA系列电子天平使用说明书
上海精天电子仪器有限公司
JA系列电子天平是本公司开发研制、采用电磁力平衡原理的精密电子天平，具有精确度高、环境适应性强的特点。
作为一个系列产品，可广泛应用于染织、石油、化工、医药、公路建设以及大专院校、国防部门和科研等领域，该系列天平内置RS232C标准输出口，可连接打印机、计算机等设备作现场质量控制用。
型号组成及其代表意义：
型号JA2002 JA50
02 JA610
2
JA800
2
JA10
002
JA210
02
JA210
02
JA310
02
称量范围（g）0~200 0~50
0 0~610 0~800 0~10
00
0~120
0~210
0~310
实际标尺分度值
（mg）
10 10 10 10 10 10 10 10
使用方法
◎准备
1、将天平放在稳定的工作台上，避免振动、阳光直射和气流。
2、安装称盘，接通电源。
3、调整水平调节脚，使水泡位于水准器中心。
注意：工作环境温度为10℃~30℃，波动不大于5℃/h
相对湿度不大于75%
工作电压220+22-33V 50Hz
◎开机
（以JA21002型电子天平为例，其他型号类同）
按<NO>键，显示器全亮
显示天平型号
显示称量模式
◎校准
按<TAR>键：使天平回到零状态
按<CAL>键：显示闪烁的“CAL1000”
将1000g标准砝码放上称盘，显示
“CAL……”等待状态
当显示结果如右图时，移去标准砝码
当显示结果如右图时，则表示校准结束可
以进行称量，否则重复以上校正阶段的操
作
◎称量
天平经校准后，即可进行称量，在称量时，必须等显示器左下角的“○”标志熄灭后才可读数。
在长时间的称量过程中，应经常进行校准，这样可始终保持称量的准确性。
特别要注意的是，称量时被测物件必须轻拿轻放，以免造成天平不必要的损坏。
◎关机
按<OFF>键
注意：天平如果长时间不用，请拔去电源插头，在拔去电源时，天平的称盘上必须保持空载。
其它功能键的使用
◎ <TAR>：清零/去皮键
清零功能：当天平空载时，如显示不在零状态，按<TAR>键可使天平显示回复到零状态，此时方可进行正常称量。
去皮功能：当称量液体、粉末等需要和容器一起称量的物品时，可先将容器放在天平称盘上，再按<TAR>键，使天平显示回到零状态，再将容器和待称的液体、粉
末等一起放在天平称盘上，此时天平显示的键结果即为液体、粉末的质量。
注意：使用去皮功能时，容器和液体、粉末等的总质量应不大于天平的最大称量。
◎ <INT>：积分时间调整键
共有四种模式，其中INT-0是生产调试时使用的模式，用户不宜使用。
<INT>键一般应与<ASD>键配合使用。
<ASD>：灵敏度调整键
和INT键一样，也有四种模式，其中ASD-0是生产调试时使用的模式，用户不宜使用。
INT和ASD配合使用情况表：
最快称量速度INT—1 ASD—3
通常情况 INT—3 ASD—2
环境不理想时INT—3 ASD—3
<INT>键与<ASD>键的模式选用方法一样，只要按住键不放，就会循环出现四种模式，松手即可选定所需模式。
◎ <COU>：点数功能
功能：可用于对体积小、质量较轻的物件进行点数。
原理：从一批待测的物体中取出一定个数，然后求出它们的平均质量作为单个物件的标准质量，从而对该批
物件进行计数。
本天平工有四档（5、10、25、50）平均设置，设置数越大点数越准。
操作步骤：（以5个的平均数设置为例）
按<TAR>键，去皮重，使天平显示零状态
按下<COU>键，当显示“COU-1”时松开
显示闪烁的“COU-05-”，则从被测物件中取出5个轻放
到称盘上，然后按<CAL>校准键
显示等待“COU……”
显示称盘上有5个被测物件
移去5个物件，如果回零，就可进行批量点数
注意：待测的批量物件中，单个物件之间的质量偏差越小
点数越准
注意：使用完点数功能后，必须按<COU>键，选取“COU-0”模式后，天平即可回到零状态（显示“0.00g”）否则天平不能进行正常称量。
◎ <PRT>：数据接口输出模式社顶功能
操作步骤：按住<PRT>键会循环出现五种模式
PRT—0 即时打印（按一下，即输出一行）PRT—1 定时半分钟输出一行
PRT—2 定时一分钟输出一行PRT—3 定时两分钟输出一行
PRT—4 连续输出
注意：前四种模式只适用于微机或具有连续打印功能的串行打印机
◎下称
功能：可进行挂件称量
操作步骤：将天平底部的盖板打开露出挂钩，再将下称（可选配附件）挂在挂钩上，以称量挂件了。
◎故障与排除
数据接口
◎与微机串口连线如下：
微机（9芯）—天平（9芯）
2（SI）—3（SO）
5（GND）— 5（GND）
（1）天平串口波特率
（2）一帧数据格式为10位，其中一个起始位（0），8位数据位（ASCII码，低位在前），一个停止位（1）
（3）无奇偶校验
（4）数据为连续输出，不需专用读数命令
一行数据输出，具体顺序如下：
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
型
号ㄩ
*/
ㄩ
+/-
数
据
数
据
数
据
数
据
数
据
数
据
小
数
数
据
单
位
单
位
CR LF
点 1 2
注意：上例是读数精度为100mg电子天平的一行数据输出顺序，读数精度为10mg 的电子天平，在其一行数据的输出顺序中，小数点位置应在第7位。
