分析天平的构造与使用PPT.

分析天平的构造与使用PPT.
分析天平的构造与使用
一、电子分析天平的构造
1、电子分析天平的基本部件
电子分析天平称量准确、迅速、 操作简单、灵敏度高，是目前许多实 验室采用的最新一代的分析天平
电子分析天平 的基本部件
外壳 操作界面
显示屏
二、电子分析天平操作
电子分析天平 的操作步骤
调整水平 水准泡必须位于液腔中央
预热 称量前接通电源预热30min
二、电子分析天平操作
外校准步骤：
外校准由TAR键清零及CAL键、100g校准砝码完成 步骤：轻按CAL键，当显示器出现CAL-时松手， 显示器出现CAL-100，其中“100”为闪烁码，表示校准 砝码需用100g的标准砝码。此时就把准备好“100g”校 准砝码放上称盘，显示器即出现"----"等待码，显示器应 出现0.0000g，若出现不是零，则再清零，再重复以上校 准操作 注意：为了得到准确的校准结果最好重复以上校准
注意： 天平初次使用或长时间没有用过，或天平移动过位 置，一般都应进行校准操作 校准要在天平通电预热30min以后进行
二、电子分析天平操作
天平有内校准和外校准 内校准步骤： 调整水平，按下“开/关”键，显示稳定后如不为零 则按一下“调零”键，稳定地显示“0.0000”后，按一 下校准键（CAL) ，天平将自动进行校准，屏幕显示 “CAL”，表示正在进行校准。10s左右，“CAL”消 失，表示校准完毕，应显示出“0.0000g” 如果显示不为零，可按一下“调零”键，然后即可 进行称量
二、电子分析天平操作
3、开启天平并调零 按一下开/关键，显示屏出现“0 .0000” 如果显示不是“0 .0000”，可按一下
“调零”键
4、称量 将被称物轻轻放在秤盘中央，这时可见显示屏上的

电子天平的使用注意事项-培训课程PPT教学课件

电子天平的使用注意事项-培训课程PPT教学课件

③不准在天平开启时取放称量物。开启或关闭 天平要轻缓，切勿用力过猛，以免刀口受撞击 而损伤。
④粉末状、潮湿、有腐蚀性的物质绝对不能直 接放在秤盘上，必须用干燥、洁净的容器(称 量瓶、坩埚等)盛好，才能称量。
2020/12/10
7
⑤称量物和砝码应放在秤盘中央。称量物不得 超过天平最大载荷，外形尺寸也不宜过大。当 用去皮键连续称量时，也应注意天平过载。
2020/12/10
9
称量： 根据电子天平的分类，确定所须天平精确度。 按下开机键, 接通显示器;等待仪器自检。当 显示器显示零时，自检过程结束，可进行称量； 放置称量纸，待计数稳定后按去皮键，显示器 显示零时，在称量纸加所要称量的试剂称量。 称量完毕，按清零键,显示器显示零时，按关 机键关断显示器。
校准的项目：主要为准确性、重复性、水平状态等。 标准砝码：校准时必须用标准砝码，校准时应按规
定程序进行，否则将起不到校准的作Байду номын сангаас。校准前， 电子天平必须开机预热1小时以上。
2020/12/10
6
称量规则
①同一个实验应使用同一台天平进行称量，以 免因称量而产生误差。
②物品读数时，要一定要关闭天平的左右两门， 防止气流对重量的影响。
2020/12/10
11
强调
称量完成时，打扫干净秤盘和天平周围的环境 卫生，如粉末等。
打扫卫生其实最多就是1分钟时间，希望大家 能养成好习惯。
2020/12/10
12
PPT教学课件
谢谢观看
Thank You For Watching
13
2020/12/10
4
称量前准备
①在开始使用电子天平之前，应检查水平仪气 泡是否在中间位置，否则应进行调整。

电子天平的使用方法及称量操作

电子天平的使用方法及称量操作
image去皮称量将容器至于秤盘上关闭天平门待天平稳定后按tar键清零ltd指示灯显示重量为00000g取出容器变动容器中物质的量将容器放回托盘不关闭天平门粗略读数看质量变动是否达到要求若在所需范围之内则关闭天平门读出质量变动的准确值
分析化学实验
2003.7
前言
•分析化学是一门实践性很强的学科，通 过分析化学实验课程的学习，可以加深对 分析化学基本理论的理解和掌握。熟练掌 握分析化学实验的基本操作技能、形成规 范的操作习惯，有利于减少实验错误，为 以后的学习和工作打下良好基础。
是一种较精密的分析天平 ，称量时可以准至 0.0001g。 调节1g以上质量用砝码，990~10mg 用圈码，尾数从光标处读出。
使用前须先检查圈码状态，再预热半小时。 称量必须小心，轻拿轻放。 称量时要关闭天平门，取样、加减砝码时必须
关闭升降枢。

电子天平
电子天平是最新一代的天平，它是根据电磁力平 衡原理，直接称量，全量程不需要砝码，放上被 测物质后，在几秒钟内达到平衡，直接显示读数， 具有称量速度快，精度高的特点。 它的支撑点采 取弹性簧片代替机械天平的的玛瑙刀口，用差动 变压器取代升降枢装置，用数字显示代替指针刻 度。因此具有体积小、使用寿命长、性能稳定、 操作简便和灵敏度高的特点。
常见的天平
常见的天平有以下三类：
普通的托盘天平 半自动电光天平 电子天平
普通的托盘天平
称量误差较大，一般用于对质量精度要求 不太高的场合。 称量采用杠杆平衡原理， 使用前须先调节调平螺丝调平。 调节1g以 上质量使用砝码，以下使用游标。
砝码不能用手去拿，要用镊子夹。
半自动电光天平
若放出质量多于所需（超出0.3g较多）时，则需重称， 已取出试样不能收回，须弃去。

电子天平培训讲义PPT课件

电子天平培训讲义PPT课件

8
10000.03
9
10000.02
10
10000.03
s=
0.0095
MIN
18.974
天平与砝码
最大允许误差：不论加载或卸载,在空载与最大称量之间的任一载荷,其偏载误差、重复性及示值误差不得超过 下表的规定
0.1mg 天平
0≤m≤50g
50g<m≤200g
200g<m≤Max
0.01mg 天平
电子天平的正常使用和维护保养
天平与砝码 天平的工作环境 天平安装环境 天平的操作 影响称量的因素 天平的保养 常见故障以及排除
1
天平与砝码 天平是质量的标准器具？
给出的质量一定是准的吗？
如何判定准还是不准？
砝码又是如何来判定是否准确的呢？
天平－－－砝码什么关系？ 子2 天平的主要性能参数
天平与砝码
23
影响称量的因素
• 环境温度变化
- 不要称直接从干燥箱或冷藏箱内拿出的物品 - 使样品的温度接近实验室或称量室内的温度 - 用镊子拿物品 - 不要将手放在称量室内，否则温度会有变化 - 选择一个接触面较小的容器
24
影响称量的因素
静电
▪ 对微量、半微量和分析天平有较明显的影响 ▪ 现象：
- 同一个容器或样品，每次称量时显示不同的称量结果； - 称量值不稳定； - 称量结果的重现性差
▪ 原因 - 称量样品含有磁性材料 - 存在磁性物体对样品施加外力
▪ 注意事项： - 对称量样品或容器进行消磁 - 使用玻璃杯或铝制支架等非磁性材料的支架增加样品与秤盘之间的距离 - 对具有磁性样品的称量通常采用下挂式称量，减少磁性影响
31
影响称量的因素
• 设定合适的称量参数值

滴定分析操作基础知识 电子天平的使用方法 分析化学课件

滴定分析操作基础知识 电子天平的使用方法 分析化学课件

直接称量法
直接称量法主要用于称取固体物品的质量，或一次称取一定 质量的样品。
被称量物品的性质应稳定，在 空气中不易吸湿或挥发。
固定质量称量法
在分析化学实验中，当需要用直接法配制指定浓度的溶液时 或仅需指定质量的样品，常用固定质量称量法进行称取。
该方法要求称量的样品为 在空气中性质稳定、不易 吸湿的粉末状物质。
1. 电子天平结构 2. 电子天平的基本操作 3. 直接称量法 4. 固定质量称量法 3. 减重称量法
电子天平结构
电子天平的基本操作
1.取下分析天平布罩并折叠整齐，放在天平箱后方的台 面清洁
检查干燥剂
3.开机预热
4.称量
直接称量法 固定质量称量法 减重称量法
取用称量瓶时要用干燥、洁净的称量纸条套住称量瓶（或带上干燥、洁净 的无尘布手套拿称量瓶），不能用手直接拿称量瓶，以免产生称量误差。
记录格式
引入

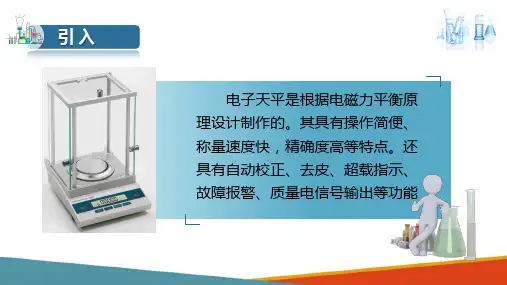

电子天平是根据电磁力平衡原 理设计制作的。其具有操作简便、 称量速度快，精确度高等特点。还 具有自动校正、去皮、超载指示、 故障报警、质量电信号输出等功能
教学目标
1. 熟悉电子分析天平的结构
2.掌握直接称量法、递减称量法、固定质 量称量法的操作方法
3.熟悉电子分析天平的操作方法
目 录
CONTENTS
5.关机，清扫
注意事项：
1．要爱护天平，操作时应做到轻、慢、稳。 2．不得用裸手直接拿放称量物，应戴无尘布手套或用称量纸条 套取。 3．读数时应将天平侧门关闭。数据应读准至以克为单位的小数 点后第四位。 4. 原始数据要及时、准确的记录到报告本上，不能随意涂改或 选择性不记录。
电子天平的基本操作
注意事项
左手轻敲右手手腕，药粉缓 缓洒落

电子天平的使用注意事项培训课程精品PPT课件

电子天平的使用注意事项培训课程精品PPT课件
④粉末状、潮湿、有腐蚀性的物质绝对不能直 接放在秤盘上，必须用干燥、洁净的容器(称 量瓶、坩埚等)盛好，才能称量。
⑤称量物和砝码应放在秤盘中央。称量物不得 超过天平最大载荷，外形尺寸也不宜过大。当 用去皮键连续称量时，也应注意天平过载。
⑥称量结束时填写使用记录。
称量操作步骤
调水平：天平开机前，应观察天平后部水平仪 内的水泡是否位于圆环的中央，否则通过天平 的地脚螺栓调节，左旋升高，右旋下降。
读数：天平自动显示被测物质的重量，等读数 稳定后（显示屏左侧亮点消失），即可读数并 记录。同时做好称量记录。
电子天平使用注意事项
电子天平的心脏一重力电磁传感器簧片(一般共 有六至八片)细而薄，极易受损，且天平的精度 越高，其重力传感簧片也越薄，所以在使用中 应特别注意加以保护： ①不要向天平上加载重量超过其称量范围的物 体，绝不能用手压称盘或使天平跌落地下，以 免损坏天平或使重力传感器的性能发生变化； ②称量较重的物体一般不要超过30秒钟； ③搬动和运输时应将称盘及其托盘取下来。
预热：天平在初次接通电源或长时间断电后开 机时，至少需要30分钟的预热时间。因此，实 验室电子天平在通常情况下，不要经常切断电 源。
称量： 根据电子天平的分类，确定所须天平精确度。 按下开机键, 接通显示器;等待仪器自检。当 显示器显示零时，自检过程结束，可进行称量； 放置称量纸，待计数稳定后按去皮键，显示器 显示零时，在称量纸加所要称量的试剂称量。 称量完毕，按清零键,显示器显示零时，按关 机键关断显示器。
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope YouHard

电子天平使用指导手册-PPT精选文档

电子天平使用指导手册-PPT精选文档

9
使用说明
第二种模式的称量方法 1. 调整零点，设置单重的方法相同。 2. 在初次设置完单重后，会显示出放入数量的上限。 3. 如果超出，会报警，并提示误差数量。
1
2
10
使用说明-实例
11
使用注意事项-正确 VS 错误
×
秤重盒/盘应该位于秤的中间位置
√
12
使用注意事项-正确 VS 错误
×
√
物料应该在盘中均匀分布
13
举例： 如果设定的数量是10个，最多只能量取20个。 如果要量取280个，应该按照如下操作： 首先放入10个，然后设定数量为10。 然后再放入，等到数量到达20个（10*2），同时屏幕显示“MAX”字样，稍待片刻， 此时电子秤会自动调整误差； 随后接着放入物料，等到数量到达40个（20*2）； 随后接着放入物料，等到数量到达80个（40*2）； 随后接着放入物料，等到数量到达160个（80*2）； 随后接着放入物料，等到数量到达280个，完成称量的作业 （因为此时的最大秤取数量是160*2=320个）。
1 2 4 5 6 3
7
使用说明
1. 2. 3. 4. 根据物料的单重和两台秤的测量精度，选择合适的秤使用。 在使用前，确认秤已经处于水平位置。 在称重前，确认已经校正零点（去皮）。 对于不同的物料情况，可以选择不同的秤重模式。
1
2
3
4
5
8
使用说明
放入产品，并输入数量，秤自动算出单重。 接着放入，再次放入的数量应不大于已放入数量。 放好后，台秤自动显示数量，并调整误差。 得到需要的数量后，必须等屏幕显示“稳定”标志后，以此数量为准。
电子天平 使用指导手册
1
电子秤量程

电子天平原理及使用方法

电子天平原理及使用方法

二 天平的校准
1 环境温度变化需要校准 由于环境温度的变化会导致电路中磁通量和
流经线圈的电流的变化，影响电子天平的称量 结果。温差超过一定限度是无法补偿的。这时 就需要校准。
2 移动天平要校准 电子天平与机械天平相同之处都是利用平衡原
理，不同之处是用电磁力取代了平衡物体重量 （重力）的砝码重量（重力）。由于地球引力存 在，任何一个有质量的物体其重量都会受到重力 加速度的影响。显然，由于重力的影响，用电子 天平称量时就无法得到相同的称量结果。这就需 要校准技术。
三 使用步骤
1 调水平：天平置于稳定的工作台上，避免振动、气流及 阳光照射。称量前观察天平是否水平。水平仪水泡偏移， 需调整水平调节脚，使水泡位于水平仪中心。 2 开启显示器：按ON键，显示器全亮，约2s后显示称量 模式0.0000。读数时应关上天平门。 3 称量按“TAR” 键，显示为零后，置称量物于秤盘上， 待数字稳定及显示器左下角的“0”标志消失后，即可读 出称量物的质量值。
▪ 每次称完后，请将天平内外以及实验台打扫干净（切勿 扫入中央传感器孔），以免影响下一次的使用。并且将 自己所用的物品带走包括垃圾纸。
▪ 被称的物品不要超过天平的上限，称量较重的物品，待 读数稳定后，最好不要超过1分钟，否则会使传感系统 疲劳，影响天平的灵敏度。
▪ 被称的物品
1 腐蚀性药品，挥发性药品，带磁性的药品应该怎么称量？ 磁性的影响使称重样品的重量依赖于它在秤盘上的位置，称重结果的重复
性很差。这是因为被称量样品已被磁化，它和铁相互吸引从而产生出 多余力被天平误以为是加载。为防磁性影响可采用如下修正方法:1.如 有可能，对铁制或铁合金磁性称重样品（铁、钢、镍等）进行脱磁;2、 样品可放置在非磁性的支撑物上（如:大量杯、铝合金支架）以便加大 与秤盘间的距离;3使用吊架:4.筛除磁力（把称重样品放在导磁合金制 的盛器里） 2 称量前电源线是断开的，可以立即进行称量吗?
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开机
关好天平门，轻按ON键，LTD指示灯全亮，松 开手，天平先显示型号，稍后显示为0.0000g， 即可开始使用。
直接称量
No 在LTD指示灯显示为0.0000g时，打开天 平侧门，将被测物小心置于秤盘上，关 闭天平门，待数字不再变动后即得被测 Image 物的质量。打开天平门，取出被测物， 关闭天平门。
电子天平是最新一代的天平，它是根据电磁力平 衡原理，直接称量，全量程不需要砝码，放上被 测物质后，在几秒钟内达到平衡，直接显示读数， 具有称量速度快，精度高的特点。 它的支撑点采 取弹性簧片代替机械天平的的玛瑙刀口，用差动 变压器取代升降枢装置，用数字显示代替指针刻 度。因此具有体积小、使用寿命长、性能稳定、 操作简便和灵敏度高的特点。
实验报告
和讨论等内 容。 实验报告中的部分内容，如原理、 表格、公式等要在预习中事先准备好， 数据在实验过程中及时记录。其他内容 在试验完成后补齐。
基本内容
电子天平的使用方法 滴定管的使用方法 微型滴定管的使用方法 容量瓶的使用方法 移液管与吸量管的使用方法 酸度计的使用方法 分光光度计的使用方法
称量前的检查
No 取下天平罩，叠好，放于天平后。
检查天平盘内是否干净，必要的话予以 清扫。
Image 检查天平是否水平，若不水平，调节底 座螺丝，使气泡位于水平仪中心。
检查硅胶是否变色失效，若是，应及时 更换。
电子天平的一般使用方法
电子天平的使用方法较半自动电光天平 来说大为简化，无需加减砝码，调节质 量。复杂的操作由程序代替。
电子天平的使用方法及称量操作
概述
•分析天平是定量分析操作中最主要最常用的 仪器，常规的分析操作都要使用天平，天平 的称量误差直接影响分析结果。因此，必须 了解常见天平的结构，学会正确的称量方法。
常见的天平
常见的天平有以下三类：
普通的托盘天平 半自动电光天平 电子天平
普通的托盘天平
No 称量误差较大，一般用于对质量精度要求 不太高的场合。 称量采用杠杆平衡原理， Image 使用前须先调节调平螺丝调平。 调节1g以 上质量使用砝码，以下使用游标。 砝码不能用手去拿，要用镊子夹。
OFF
开启 关闭
TAR 去皮、清零
CAL 校准
Image INT COU ASD
积分时间调整 点数功能 灵敏度调整
UNT 量制转换
PRT
输出模式设定
称量
No 根据不同的称量对象和不同的天平，应 当根据实际情况选用合适的称量方法操 作。 称量时，要根据不同的称量对象， Image 选择合适的天平和称量方法。一般称量 使用普通托盘天平即可，对于质量精度 要求高的样品和基准物质应使用电子天 平来称量。
电子天平的结构
天平门 称量台 水平仪 水平调
节螺丝 显示屏 功能键
水平仪（天 平后侧正中
央）
水平调节脚
天平门
秤盘 显示屏
on/off键 （清零键）
（二）AL204型电子天平的使用方法 （1）水平调节: 调整水平调节脚，使水平仪内气泡位于水平仪 中心(圆环中央)。 （2）开机：接通电源 ，轻按“ on/off ”键，当显示器显示 “0.0000g”时，电子称量系统自检过程结束。天平长时间断电之 后再使用时，接通电源后至少需预热30min。 （3）打开关 ON ，使显示器亮，并显示称量模式 0.0000g。 （4）称量： 按O/T键，显示为零后。将称量物放入盘中央，并 关闭天平侧门，待读数稳定后，该数字即为称物体的质量。
分析化学实验
2003.7
前言
•分析化学是一门实践性很强的学科，通 过分析化学实验课程的学习，可以加深对 分析化学基本理论的理解和掌握。熟练掌 握分析化学实验的基本操作技能、形成规 范的操作习惯，有利于减少实验错误，为 以后的学习和工作打下良好基础。
精品资料
要求
•要保持实验室的整洁和清洁卫生。 •实验前要认真预习，领会实验原理，了解试 验步骤和注意事项。实验前准备好实验报告的 部分内容，列好表格，查找好有关数据，以便 及时、准确地进行数据处理。 实验要严格按 照操作规范进行，仔细观察实验现象，并及时 记录。
去皮称量
No 将容器至于秤盘上，关闭天平门，待天 平稳定后按TAR键清零，LTD指示灯显示 重量为0.0000g，取出容器，变动容器中 Image 物质的量，将容器放回托盘，不关闭天 平门粗略读数，看质量变动是否达到要 求，若在所需范围之内，则关闭天平门， 读出质量变动的准确值。以质量增加为 正，减少为负。
（5）去皮称量： 按O/T键清零， 将空容器放在盘中央，按TAR 键显示零，即去皮。将称量物放入空容器中，待读数稳定后，此 时天平所示读数即为所称物体的质量。
（6）关机： 称量完毕，按“on/off”键，关闭显示器，此时天平 处于待机状态，若当天不再使用，应拔下电源插头。
电子天平功能键作用
No ON
No Image
半自动电光天平
是一种较精密的分析天平 ，称量时可以准至 0.0001g。 调节1g以上质量用砝码，990~10mg 用圈码，尾数从光标处读出。
使用前须先检查圈码状态，再预热半小时。 称量必须小心，轻拿轻放。 称量时要关闭天平门，取样、加减砝码时必须
关闭升降枢。
电子天平
电子天平
•此外，电子天平还具有自动校正、自动去皮、超载 显示、故障报警等功能。以及具有质量电信号输出 功能，且可与打印机计算机联用，进一步扩展其功 能，如统计称量的最大值、最小值、平均值和标准 偏差等。 由于电子天平具有机械天平无法比拟的优 点，尽管其价格偏高，但也会越来越广泛的应用于 各个领域，并逐步取代机械天平。
基本的样品称量方法
No 直接称量法 Image 固定质量称量法
递减称量法
直接称量法
No 此法用于称量一物体的质量。如称量某 小烧杯的质量等。在天平上直接称出物 体的质量。
Image 此法适用称量洁净干燥的不易潮解或升 华的固体试样。
直接称量法的操作
No 将要称量的物体准备好，关好天平门，按TAR 键清零。打开天平左门，将物体放入托盘中央， 关闭天平门，待稳定后读数。记录后打开左门， 取出物品，关好天平门。 Image
