第四节 行扫描电路故障检修

（一）、行扫描电路的作用行扫描电路在彩色电视机中担负着重要的作用，其工作原理与黑白电视机基本相同。

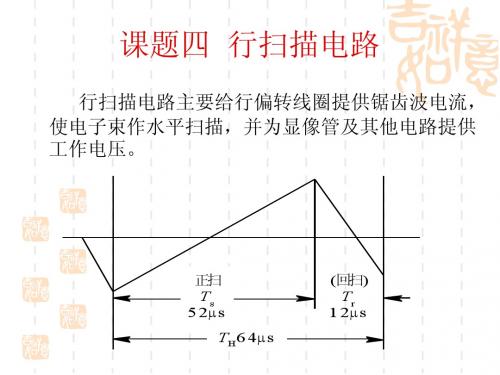

行扫描电路的特点是采用开关电路，通过行输出管的饱和导通和截止，在行偏转线圈中产生15 625Hz的锯齿形偏转电流，使显像管电子束做水平扫描，同时利用行扫描逆程脉冲产生的高压，经过整流和滤波成为各种直流电压，供显像管电路和其他电路使用。

（二）、行扫描电路的组成行扫描电路由自动频率调整(AFC)、行振荡、行激励、行输出四部分组成，前两部分由集成电路担任，后两部分由分立元器件构成。

（三）、电路原理图（四）、电路分析1、AFC、行振荡电路同步分离产生的行同步信号从集成电路Nl01内部送至AFC电路，来自行输出级的行逆程脉冲信号经R412、R413、Nl01的28脚进入AFC电路，VD411为保护二极管，防止行逆程脉冲信号幅度过大损坏集成电路Nl01。

两个信号在AFC鉴相器中进行相位比较，产生误差电压控制行VCO(压控振荡器)，使行振荡产生的行频矩形波与发送端同步，Nl0l的26脚外接由C406、R402、C407组成的双时间滤波电路，可以将误差控制电压滤成直流电压。

通过总线的数据调整，可以改变行中心位置，使光栅整体向左或向右移动。

行振荡电路由集成电路Nl01内部的行VC0产生4MHz振荡信号，经l／256分频器分频后产生行频脉冲从27脚输出到行激励电路，因而不需要外接石英晶体。

2、行激励电路由行激励管VT431、行激励变压器T431等元件组成，集成电路Nl01的27脚输出的行频矩形脉冲信号，经R409、R432使．VT431饱和导通和截止，集电极输出的脉冲信号由T431耦合到行输出电路，控制行输出管VT432饱和导通和截止。

R433、C433、C432可防止产生过高的峰值电压，R434是保护电阻，可调整行激励输出的大小和保护行激励管。

3 、行输出电路VT432是行输出开关管，内部接人阻尼二极管，U。

≥l 500V，PcM≥50W。

一、行扫描电路常见故障分析行扫描电路由行振荡电路（Ｑ５０１ＴＡ１２２２ＡＮ内部）、行激励放大电路（行激励放大管Ｑ４０２、行激励变压器Ｔ４０１等）、行输出电路（行输出管Ｑ４０４、行输出变器Ｔ４６１及行偏转线圈等）组成。

行振荡电路的作用，是产生１５６２５Ｈｚ方波脉冲。

行激励放大管将振荡电路输出的脉冲进行功率放大，再经行激励变压器隔离和进行电压／电流变换，推动行输出管工作。

行输出管和阻尼二极管相互配合，把行频锯齿波电流加到行偏转线圈，行偏转线圈产生的磁场使电子束从左到右移动，完成水平扫描。

在行输出管工作的同时，行输出变压器①－②绕组中会有变化的锯齿波电流，通过电磁耦合在行输出变压器各绕组中产生相应的感应电压。

在扫描逆程期间行输出变压器高压绕组产生的高压脉冲，经整流、升压为２９ｋＶ左右的高压，供显像管阳极使用；高压绕组还同时产生９ｋＶ左右的聚焦极电压和９００Ｖ左右的帘栅极电压。

行输出变压器③脚输出的感应电压经整流滤波后，形成＋２００Ｖ左右电压，供视放电路作工作电源。

行输出变压器⑤脚输出的感应电压经整流滤波后，形成－２７Ｖ电压，供东西枕校电路作工作电源。

行输出变压器⑥脚输出的感应电压经整流滤波后，形成＋２７Ｖ电压，供场输出电路作工作电源。

行输出变压器⑦脚输出的感应电压经整流滤波后，形成＋１２Ｖ电压，经Ｑ４２０稳压成９Ｖ电压供主板电路作工作电源。

行输出变压器⑨脚输出有效值为６．３Ｖ的脉冲电压，供显像管灯丝电源。

行输出变压器⑩脚输出行频脉冲供行ＡＦＣ电路用。

行扫描电路有故障，可引起无光无声、无光栅而伴音正常、不能二次开机、水平亮线、光栅异常等故障现象。

行输出电路出现短路性故障时，可能引起电源厚膜块Ｑ８０１内部过流保护电路动作，使开关电源无输出电压。

行振荡电路、行激励电路及行输出电路有故障时，可引起行输出变压器无电压输出，出现无光无声故障现象。

此时，开关电源指示灯亮，ＣＰＵ控制电路工作正常。

行输出变压器输出的２９ｋＶ高压、帘栅极电压、视放电压、灯丝电压不正常时，都可能引起无光栅而伴音正常的故障现象。

行输出电路故障的检修方法行输出电路故障的检修方法行输出电路是显示器电路中重要的电路.一旦出现故障，显示器将无法正常运行。

在实际的使用中显示器的行输出电路经常出现短路性故障、开路性故障和接触不良故障等。

其中短路性故障将使行管集电极处对地电阻很小，导致显示器开机无光栅，电源指示灯不亮或闪烁，伴随有吱吱声或嗒嗒声等。

而开路性故障主要是s校正电感线圈.逆程电容等体积大、发热量大的元件脱焊引起。

通常表现为垂直亮线或无光栅，逆程电容脱焊行管大多击穿损坏等。

当发生接触不良性故障时，显示器将变得时而正常时而不正常。

一般是由发热量大的元件脱焊引起。

行输出电路一般情况下回扫变压器损坏、阻尼管和逆程电容坏居多。

行偏转线圈损坏的情况有但不多。

实践中逆程电容脱焊的情况多见。

当显示器出现行输出电路故障时，可以按照下面的.方法进行检修。

(1)当接到故障机后，不开机壳的情况下先加电看一下机子的反应。

一般来讲，有三种情况。

一是电源指示灯不亮;第二种情况是电源指示灯亮正常;第三种情况是电源指示灯亮灭交替，同时伴有吱吱叫声。

另外，注意有无异常声响，冒烟等。

(2)拆机后，一般是先查一下行管c极对地电阻，+B1对地电阻。

若正常，则可以加电试机。

否则必须先排除对地短路故障。

(3)对地电阻正常可加电试机。

如果对地电阻不正常接着查找短路故障元件。

(4)当发现所测电阻很小时，说明有击穿短路元件。

先观察有无外形异常的元件，先行更换，再复测对地电阻。

(5)如果还不正常，接下来需要分段检查，逐个排查，必要时将其拆下测量。

(6)接着将偏转线圈插头拔下，把加速极旋钮向左旋到底(将加速电压调至最低，防止因无偏转电流产生亮点灼伤显像管)，复测。

若正常了说明行偏转坏，否则必是回扫变压器坏。

专业技能训练4黑白电视视行场扫描电路故障检修2006郭兵05数字电子工程与计算机应用（高技）讲授新课 2 掌握黑白电视视行场扫描电路故障检修分析、总结05数字电子工程与计算机应用（高技）全体学生理论教室培养学生对电路分析的能力沟通、协调、合作能力分析、思考、组合能力讨论、对比、总结法一、组织教学5分鈡二、导入新课5分钟三、教学过程75分钟四、课堂小结5分钟五、作业无一、组织教学1、检查仪容仪表2．填写教学日志二、导入新课1.提问引题黑白电视视频通道故障检修2、板书课题黑白电视视行场扫描电路故障检修三、教学过程:一）、组织学习、下达任务书：1、分组并下达任务书：共分4组。

任务书：黑白电视视行场扫描电路故障检修2、学生阅读本节内容，按组进行讨论和总结。

3、每组推荐1名代表发言，回答任务书中的问题，其他组同学进行评议二）、教师小结：1、教师引导小组发言，其余的小组进行补充，直到没有补充为止。

2、教师总结、归纳本章学习重点。

黑白电视视行场扫描电路故障检修一）行扫描电路的检修方法1：行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管的集电极电压，可总会计师判断行输出级是否存在直流短路,但不能据此肯定输出级不存在开路故障.通过测量行输出管发射极电压可判断故障在行输出级或在其前的电路.这个发射结电压通常为+(-)0.25V以内的正偏或反偏,这与行推动变压器的激励方式有关.如果发射结电压正常,说明行输出级以前基本正常;如果发射极无电压,说明行推动级末提供脉冲或行管发射结击穿.行激励管正常工作时,发射结偏电压为0.4V.偏电压正常说明行振荡电路输出正常的行频脉冲;偏压太小或无偏压说明行振荡电路工作异常或行激励管击穿;偏压超过0.75V则使激励管饱和导通,会使其集电极电压为0V,此也为行振荡电路工作异常.2:行推动变压初级短路法若行输出管集电结电压明显低于正常值,可通过短路行推动变压器初级绕组来判断行输出组级荐在直流短路还是交流短路,短路后行管基极无输入脉冲,行管不工作于脉冲状态.因此,如果短路后行管集电极电压恢复正常,便说明行输出级存在着交流短路,常见故障是行偏转线圈局部短路,行输出变压器内部匝间短路或其负载短路.若短路后行管集电极电压仍然偏低,便说明行输出存在直流短路,常见故障为行管CE极间漏电,阻尼二极管不良或逆程电容漏电.请注意,这种方法对某些彩电不适用.例如,采用锁频式开关电源的彩电,由行逆程脉冲去同步开关电源.在行电路不工作时,开关电源的输出电压会下降.如果缺少这方面的经验,会误认为行输出级存在直流短路.又如,某些自激式开关电源如三洋83P机心和福日F91PPTDA两片机的电源的主输出电压,在行输出级不工作时会因负载减轻而上升到143V和130V,可能会引发不应有的故障.3:行推动管基极信号注入法当开机后保护电路立即动作而难以判断是否行频偏低或逆程电容是否容量减少是时,可以断开彩电的行保护电路,同时在行管集电极上接一个0.5A的保险丝;然后找一台正常的黑白电视机,用导线把两台电视机的地连起来,焊开两电视机的推动管基极,将输往黑的电视机推动管的基极的行频脉冲连接到彩电的推动管基极;如彩电采用热底板,则必须用一台隔离变压器给彩电供电.当两电视机都通电时,如果彩电出现正常光栅,便说明故障是行频偏低引起的;如果彩电行管集电极的保险丝迅速烧断,则说明故障很可能是逆程电容容量减少所致.4:行输出变压器次级电压测量法行输出变压器次级产生的电视机所需的高,中,低电,如公共通道的12V电压,视放的180V,场扫描的25V或50V电压.通过测量这些电压,可判断行扫描电路的正常与否.只要一路电压次级正常,便可判断行扫描电路正常;如各级电路都不正常,行扫描电路肯定存在故五:行推动管和行输出管的集电极交流db电压测量法这是很有效的检修方法.彩电行管的集电极交流db电压反应了关应了逆程反峰电压的高低,具体数值与机型各屏幕大小有关.对于21寸或更小的电视,此值为350~450发.通过测量行管的集电极的交流db电压,也可以判断故障的大致部位.行管不工作时,这个db电压为零;行输出变压器的输出负载短路时,这个db电压很少;如db电压正常但无光栅或光栅异常,则表明行输出变压器次级绕组开路或其负载有故障;如电压超过500V,光栅变小且很亮,则是逆程电容容量减少.行推动管集电极的交流db电压反映了行推动级是否正常工作.这个db电压通常为75~125V,但如果行推动级由24V低压供电,这个db电压在50V以内.四、小结行扫描电路的检修五、作业P263 19,20。

黑白电视机行扫描电路的检修一、课题名称:黑白电视机行扫描电路的检修二、课题纲要&教学目标【知识目标】1、熟悉行扫描电路结构、原理及其特点2、会修无光栅、扬声器中有“沙沙”声故障【素质目标】教会学生通过自己动手实践，能够熟悉行扫描电路结构、原理及其特点。

解决实际故障的同时，学生有所收获，开拓了学生的思路，进一步提高本专业的学习兴趣。

【能力目标】能够熟悉行扫描电路结构、原理及其特点。

学会解决实际黑白电视机行扫描电路故障检修的方法。

& 教学重点与难点无光栅，扬声器中有“沙沙”声故障分析检修& 教学环境：电子实训中心；中级部学生三、课题教学模式任务驱动教学法四、课题教学内容& 教学内容：本课题内容在整个模块中有着重要的作用。

电视机在实际使用中，该部分电路故障率较高，并且能使用多种方法进行检修。

通过教师讲解、演示，结合学生自己实践，达到掌握所教内容，为整机的检修奠定了基础。

& 教学过程一）实习准备：1、黑白电视机一台；2、万用表、电子实习工具；3、电子实习常用电子元器件及仪器仪表。

二）组织教学：1、点名，检查学生人数；2、查看学生工作服、工具准备情况。

三）复习提问：1、行扫描电路的主要任务有哪些？2、行扫描电路向CRT哪些电极上供电？任务提出：行扫描电路是电视机的重要电路，它既要向偏转线圈提供电流，又要向CRT 提供发光所需要的电压，因而该电路不工作，就一定会导致CRT不发光、不显像。

今天学习的任务是黑白电视机行扫描电路的检修。

任务分析：一、行扫描电路组成方框图二、行扫描主要电路的作用1、行振荡器：自激振荡产生行输出级所需要的频率为15625Hz左右的矩形脉冲。

2、行激励级：将行振荡器所产生的矩形脉冲进行功率放大。

3、行输出级：向偏转线圈提供锯齿波电流、向显像管及其它电路提供工作电压。

三、行扫描电路分析行输出元件作用：C54：升压电容 D9：升压二极管 C34：S型校正电路HDY：行偏转线圈 C10：行输出管 C：逆程电容D10：阻尼二极管 D14+100V：整流二极管1.行振荡器:W5、R46、C40为定时元件与18脚与内部的振荡电器构成振荡器，W5是行频调整电位器2.行激励电路：由Q9、R53、R56组成3.行输出波形：Q90、D16、C、D9、C54、HDY行输出变压器组成4.AFC电路：R65、C60组成积分电路后为三角波，C15耦合电容，C39、C44、C68组成，误差电压滤波器将误差电压经R45到18脚。

柯赛CT1448多频同步彩显行扫描电路的原理及检修柯赛CTl448多频同步显示器模式识别电路采用台湾Wdtrend半导体公司的WT8045。

该IC广泛支持当前流行的绝大多数视频模式，具备电源节能管理功能PWC(Power Management Contro1)，即所谓绿色显示器。

行扫描小信号处理电路采用的是KA2138。

KA2138本来是为彩色电视机设计的行、场扫描小信号处理电路。

由于其具有下述优点，故被广泛用于各种显示器。

(1)行扫描频率宽达15到100kHz；(2)行扫描光栅可以左右移动；(3)对各种行、场同步脉冲的极性与宽度都能适应；(4)场同步范围宽达20Hz。

当场同步信号在50／60Hz时，不需另外增设调节电路。

该IC在柯赛CTl448彩显中，仅用了行扫描部分的功能。

KA2138与LA7851、LA7850以及南韩的GLSll51三种集成电路无论外形还是功能都是一致的，彼此可以直接互换。

由于用WT8045N24P3、KA2138构成模式识别和行扫的多频同步彩色显示器在目前流行的显示器中占有相当大的比例，因此正确理解和掌握柯赛CTl448多频同步显示器的工作原理及检修方法对于维修类似的其他型号显示器具有一定的指导意义。

一、工作原理柯赛CTl448多频同步彩显行扫描电路参看图1和图2。

1．电路特点由主机显卡送来的行、场同步信号分别加在WT8045的③、④脚。

其⑤脚输出的行同步信号通过图2的C301、R309加在KA2138的①脚。

KA2138②脚为时间常数调整端，与之相连的除R311、VR303外，还有Q110、Q114、Q115以及Q116、Q117、Q118等。

这六只三极管的导通与截止受控于WT8045的⑦、⑧、⑨脚，而WT8045之⑦、⑧、⑨脚具体呈现高或低电子又取决于主机显卡输出的视频模式，即不同的行、场频率。

VR303用于手工调整行相位。

KA2138⑤脚外接的电容C304为行振荡电容，⑥脚外接的电容C305为AFC电路比较电压的形成电容。
