钢结构厂房屋面系统安装新方法

钢结构屋面施工方法钢结构屋面作为一种先进的建筑技术，被广泛应用于各种类型的建筑物中。

其独特的优势包括高强度、轻质、耐腐蚀、施工周期短等。

本文将介绍钢结构屋面施工的一般方法。

一、施工前准备1.1 设计准备：根据建筑设计图纸，确定屋面的结构形式、材料和规格要求，并编制施工方案。

1.2 材料准备：按照设计要求，提前采购所需的钢材、屋面板、螺栓等材料，并对其进行检查和验收。

二、搭设脚手架2.1 根据屋面结构高度和形式，搭设相应的脚手架，确保安全可靠。

2.2 在脚手架上安装临时安全防护设施，包括安全网、护栏和警示标识等。

三、焊接主梁和次梁3.1 根据设计要求，将钢制主梁和次梁焊接在预先布置好的位置上。

3.2 焊接点应采用熔化极气体保护焊（MIG）或电弧焊接，焊接质量应符合相关标准要求。

四、安装屋面板4.1 按照设计要求，将屋面板依次安装在主次梁上，采用螺栓固定或焊接方式进行连接。

4.2 施工过程中，注意屋面板与支撑结构的垂直对齐和水平平整度，保证安装质量。

五、安装屋面防水系统5.1 在屋面板安装完成后，进行防水层的施工。

常见的屋面防水材料有防水卷材、涂层和沥青等。

5.2 将防水材料铺设在屋面板上，并确保连接处密封性良好，避免漏水现象的发生。

六、验收与收尾6.1 施工完成后，对钢结构屋面进行验收，检查每一部分的质量和施工工艺。

6.2 清理施工现场，拆除脚手架，并进行安全交接。

总结：钢结构屋面施工是一项技术密集、要求严格的工程，合理、规范的施工方法对于工程质量和安全至关重要。

以上介绍的方法仅为一般性参考，实际施工过程中应根据具体情况和设计要求进行调整和实施。

通过严格监管和控制，可以确保钢结构屋面施工过程中的安全性、质量和效率。

厂房钢结构屋面系统安装施工方案
1.1、安装思路
屋面梁待柱子与行车梁（如有吊车梁）吊装完成后在跨内组装，由于单跨屋架跨度为28米，屋面梁为变截面H型钢，长细比较大，如分段吊装，则净空对接部分较多，安全隐患多，质量不易保证，临时支撑措施量也较大。

故我们吊装时将使用自制的扁担进行起吊。

随后将连接杆件及檩条安装上去，以确保其整体稳定。

屋面梁吊装见“屋面梁吊装示意图”。

本工程所用屋面檩条及隅撑等安装完成后，用吊车在四周吊装，每次多块吊装，然后在屋面上使用土办法进行小距离的倒运。

1.2、安装流程
1.3、吊装工况分析
考虑到屋面梁跨度大，为防止屋面梁变形，我们自制扁担协助吊装，故吊机的起吊高度较高，重量较低，为防止在吊装过程中屋面梁出现晃动而碰坏构件，在梁端部绑上风绳来控制梁的方向。

吊装时吊机的参数见“屋面梁吊装示意图”。

钢结构屋面施工工艺安装与固定的关键步骤钢结构屋面施工是一项重要的建筑工程，在确保屋面安全和稳定的前提下，施工工艺的正确安装和固定是至关重要的。

本文将介绍钢结构屋面施工的关键步骤以及相应的安装和固定工艺。

一、准备工作钢结构屋面施工前，必须进行充分的准备工作。

首先，对施工现场进行清理和平整，确保场地干净整洁，排除障碍物。

其次，对钢结构屋面的材料进行检查，确保质量合格，符合设计要求。

最后，检查施工所需的工具和设备，确保操作的顺利进行。

二、安装支撑结构钢结构屋面的安装必须依靠稳固的支撑结构。

首先，根据设计要求，在支撑结构上进行标线，确定钢梁和柱的位置。

然后，在标线上按照设计要求进行支撑柱的安装，确保柱子的垂直。

接下来，安装水平横梁，连接各个支撑柱，形成稳定的支撑结构。

在安装支撑结构的过程中，需要使用合适的工具和设备，确保支撑的稳固和平整。

三、屋面材料的安装与固定钢结构屋面的安装离不开屋面材料的安装和固定。

首先，根据设计要求，铺设防水层。

将防水材料铺设在钢结构上，并密封好接缝处，确保屋面的防水性能。

其次，安装屋面覆盖材料。

将屋面材料按照设计要求进行排列，并使用合适的工具将其固定在支撑结构上，保持材料的牢固性和平整性。

在安装过程中，要注意避免材料的损坏，确保施工质量。

四、连接与固定在钢结构屋面的施工过程中，连接和固定是至关重要的环节。

首先，连接钢梁和柱。

采用合适的连接件，将钢梁和柱连接起来，确保结构的稳固性和可靠性。

其次，固定屋面材料。

使用合适的螺丝、螺栓等固定件，将屋面材料牢固地连接在支撑结构上，避免受力不均导致材料松动或破损。

在连接和固定过程中，要注意选择合适的工具和固定件，确保施工的牢固性和安全性。

五、施工安全措施钢结构屋面施工过程中，安全是最重要的考虑因素之一。

在施工前，要制定合理的安全计划和工序，确保施工过程中的安全。

同时，施工人员必须佩戴个人防护装备，如安全帽、防护眼镜、安全鞋等，并按照相关规定进行培训和指导，提高他们的安全意识和技能。

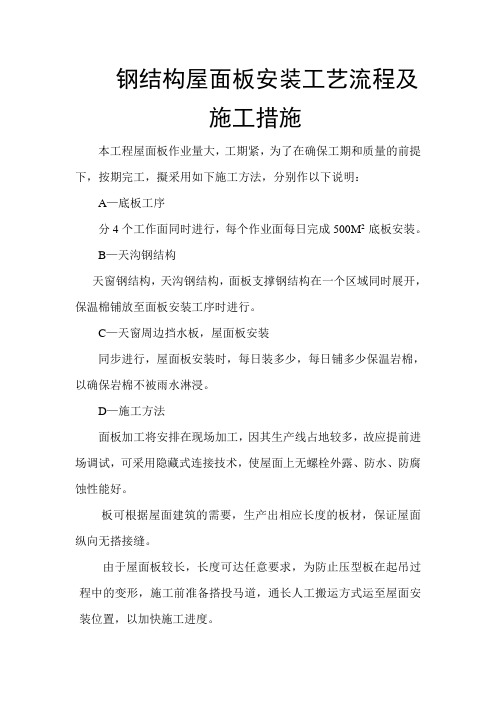

钢结构屋面板安装工艺流程及施工措施本工程屋面板作业量大，工期紧，为了在确保工期和质量的前提下，按期完工，擬采用如下施工方法，分别作以下说明：A—底板工序分4个工作面同时进行，每个作业面每日完成500M2 底板安装。

B—天沟钢结构天窗钢结构，天沟钢结构，面板支撑钢结构在一个区域同时展开，保温棉铺放至面板安装工序时进行。

C—天窗周边挡水板，屋面板安装同步进行，屋面板安装时，每日装多少，每日铺多少保温岩棉，以确保岩棉不被雨水淋浸。

D—施工方法面板加工将安排在现场加工，因其生产线占地较多，故应提前进场调试，可采用隐藏式连接技术，使屋面上无螺栓外露、防水、防腐蚀性能好。

板可根据屋面建筑的需要，生产出相应长度的板材，保证屋面纵向无搭接缝。

由于屋面板较长，长度可达任意要求，为防止压型板在起吊过程中的变形，施工前准备搭投马道，通长人工搬运方式运至屋面安装位置，以加快施工进度。

金属屋面大面积安装工艺如下：各项保证措施（1）技术准备工作熟悉设计院批核的施工图，在此基础上绘制屋面施工布置图及节点大样图，并送甲方及设计单位审核，争取最佳方案。

技术交底，工程开工前，工程负责人应分别组织参加施工的人员进行技术安全交底，向他们阐明设计意图，施工操作规程和方法，应达标准等。

要使参加施工人员对工程及技术质量要求作到心中有数，以便科学地组织施工，按合理的工序，工艺进行作业。

（2）材料质量管理认真进行原材料检验，无论是进口或国产的材料都必须提供质量合格证书，并按规定做好抽检。

对所进材料进行清点及保管，发现质量问题及时解决。

（3）安装人员素质要求须由具有熟练技能和经验的工人安装。

徒工和辅助工参与安装工作时，须由有经验的操作人员监督。

在确定承担安装工作时，不允许接受无经验的安装者。

（4）工序管理加强工种间的配合与衔接，最大限度地避免窝工现象的出现，实现进度计划的预期目标。

每道工序施工完毕后，应严格按照质量管理要求进行自检，确认无误后方可进行下一道工序。

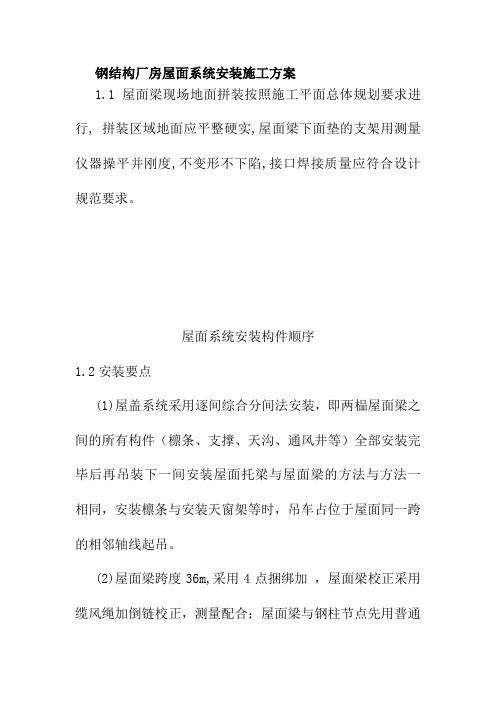

钢结构厂房屋面系统安装施工方案1.1屋面梁现场地面拼装按照施工平面总体规划要求进行, 拼装区域地面应平整硬实,屋面梁下面垫的支架用测量仪器操平并刚度,不变形不下陷,接口焊接质量应符合设计规范要求。

屋面系统安装构件顺序1.2安装要点(1)屋盖系统采用逐间综合分间法安装，即两榀屋面梁之间的所有构件（檩条、支撑、天沟、通风井等）全部安装完毕后再吊装下一间安装屋面托梁与屋面梁的方法与方法一相同，安装檩条与安装天窗架等时，吊车占位于屋面同一跨的相邻轴线起吊。

(2)屋面梁跨度36m,采用4点捆绑加，屋面梁校正采用缆风绳加倒链校正，测量配合；屋面梁与钢柱节点先用普通螺栓紧固再焊接。

(3)第一榀屋面梁安装就位后采用缆风绳临时对称拉住,待安装完第二榀屋面梁后进行支撑檩条对称安装(4)支撑、檩条安装方法尽可能采用地面组装成多组构件一钩多吊的方法,提高吊车工作效率。

6、高强螺栓安装高强螺栓的施工高强螺栓的施工作为本工程的关键工序，特编制高强螺栓检验及安装工艺。

6.1 引用标准GB50205-2001钢结构工程施工质量验收规范、JGJ82-91钢结构高强度螺栓连接的设计、施工及验收规程。

6.2 高强螺栓的验收和保管高强螺栓连接副（包括螺栓、螺母和垫圈）必须符合设计文件的规定，且有产品合格证，并按国家标准的规定验收。

对不同批号的螺栓、其连接副不得混用。

高强螺栓连接副在储放和运转中，应防止受潮、生锈、沾污碰伤或互混批号等情况的发生。

6.3 螺栓长度的选择螺栓长度的选择应根据连接厚度加上表1所列数据，并按照0舍1进的原则以5mm的整数倍取值。

拧紧后丝扣的外露部分不少于2扣螺纹。

高强度螺栓附加长度表6.4 磨擦面的处理高强螺栓连接部分的磨擦面的处理,必须达到设计文件所规定的磨擦系数值.处理磨擦面的方法,可根据设计要求选用喷砂\砂轮打磨后生成赤锈面、酸洗后生成赤锈面等方法，但不管选用那种方法。

都必须通过标准试件测试出准确的磨擦系数。

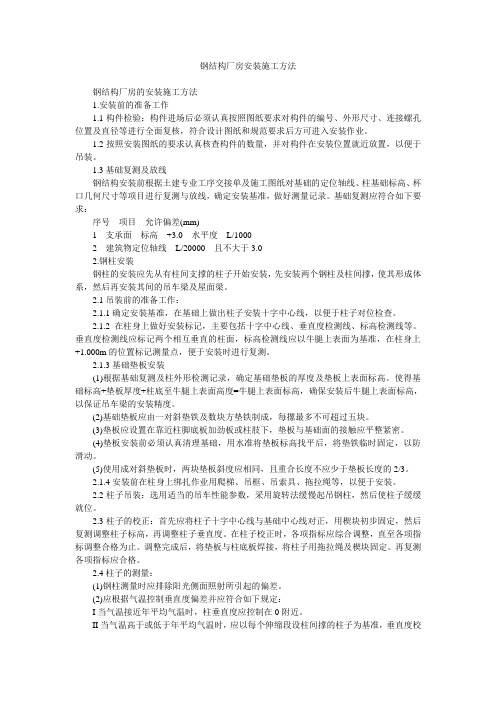

钢结构厂房安装施工方法钢结构厂房的安装施工方法1.安装前的准备工作1.1构件检验：构件进场后必须认真按照图纸要求对构件的编号、外形尺寸、连接螺孔位置及直径等进行全面复核，符合设计图纸和规范要求后方可进入安装作业。

1.2按照安装图纸的要求认真核查构件的数量，并对构件在安装位置就近放置，以便于吊装。

1.3基础复测及放线钢结构安装前根据土建专业工序交接单及施工图纸对基础的定位轴线、柱基础标高、杯口几何尺寸等项目进行复测与放线，确定安装基准，做好测量记录。

基础复测应符合如下要求：序号项目允许偏差(mm)1支承面标高+3.0水平度L/10002建筑物定位轴线L/20000且不大于3.02.钢柱安装钢柱的安装应先从有柱间支撑的柱子开始安装，先安装两个钢柱及柱间撑，使其形成体系，然后再安装其间的吊车梁及屋面梁。

2.1吊装前的准备工作：2.1.1确定安装基准，在基础上做出柱子安装十字中心线，以便于柱子对位检查。

2.1.2在柱身上做好安装标记，主要包括十字中心线、垂直度检测线、标高检测线等。

垂直度检测线应标记两个相互垂直的柱面，标高检测线应以牛腿上表面为基准，在柱身上+1.000m的位置标记测量点，便于安装时进行复测。

2.1.3基础垫板安装(1)根据基础复测及柱外形检测记录，确定基础垫板的厚度及垫板上表面标高。

使得基础标高+垫板厚度+柱底至牛腿上表面高度=牛腿上表面标高，确保安装后牛腿上表面标高，以保证吊车梁的安装精度。

(2)基础垫板应由一对斜垫铁及数块方垫铁制成，每摞最多不可超过五块。

(3)垫板应设置在靠近柱脚底板加劲板或柱肢下，垫板与基础面的接触应平整紧密。

(4)垫板安装前必须认真清理基础，用水准将垫板标高找平后，将垫铁临时固定，以防滑动。

(5)使用成对斜垫板时，两块垫板斜度应相同，且重合长度不应少于垫板长度的2/3。

2.1.4安装前在柱身上绑扎作业用爬梯、吊框、吊索具、拖拉绳等，以便于安装。

2.2柱子吊装：选用适当的吊车性能参数，采用旋转法缓慢起吊钢柱，然后使柱子缓缓就位。

钢结构围护系统安装方案1 围护系统概述本工程围护系统主要包括墙面板、屋面板、采光带、收边、泛水、天沟和保温棉等。

围护系统是轻钢结构最主要的组成部分之一，决定建筑外观的观赏度、建筑的防水与保温效果。

屋面系统见下图：屋面系统采用双板+保温棉形式：360屋面板保温棉屋面内板2 屋面系统安装2.1 屋面系统安装工艺流程安装流程：屋面檩条就位→屋面内板安装→保温棉铺设→屋面外板安装→清理检修本工程屋面外板板型：2.2 各分项工程安装步骤及方法（1）屋面板及其配件在吊装前必须保持加工形状，吊装用尼龙带宽度须保证≥200mm，包装好的板必须放在牢固的平坦的地面上，在底部按板型不同垫入垫块，板存放应略有倾斜，以便排放积水。

放在露天处时应把板材用防水材料盖好。

在搬运时必须轻拿轻放，保证板材及其他配件材料不受损坏，形状保持不变，起吊时必须注意底下应用角钢或木块等作垫块，而且一次起吊数量不宜过多，要随时检查吊装绳索的安全。

起吊时，屋面板下严禁站人。

（2）屋面安装前必须在檩条上搭设人行走道，确保施工安全和施工进度。

（（3）安装时，使用吊车把板吊运到屋面上。

放置在屋面梁两侧，必须使用尼龙带或布带等柔性吊装，不得使用钢带。

在吊带与板或包装之间应插入保护性木条，从而防止板边变形。

（4）包装上到屋面上后，应放在有支承点的檩条上，每个支点上只能放一件包装，并应保证每件包装放在上面时，不能滑下或有大风时不被刮掉。

（5）安装前应首先把板材表面的保护膜彻底清除干净，然后检查板面是否有残留物，如有用清洁剂和水把混和物清洗干净。

不合格的及时处理。

同时检查檩条质量及支承条件，安全设施和施工条件设施，如电源、行车通道、堆放场地等。

2.3 屋面板安装屋面板的安装必须严格遵守相关规定进行操作，避免或减少对压型彩板的表面漆层的破坏。

（1）屋面板的堆放用木块将板架起并形成一定坡度,那将有利于水份排出,木隔条放在捆扎的板叠之间,将有利于空气循环,覆盖面下面有塑料布或防水油布，防止污物和垃圾进入板肋。

钢结构厂房安装方案
目录
1.1 钢结构厂房安装方案
1.1.1 方案一：钢梁搭设
1.1.2 方案二：预制构件安装
1.1 钢结构厂房安装方案
钢结构厂房是许多企业常用的建筑形式，因其具有轻、强、美的特点，可以提高建筑物的使用寿命和稳定性。

在安装钢结构厂房时，一般有两种常见的方案。

1.1.1 方案一：钢梁搭设
钢梁搭设是一种常见的钢结构厂房安装方式，需要经验丰富的施工队伍进行操作。

首先需要对建筑地基进行加固和铺设基础梁，然后根据设计图纸精确确定钢梁的位置和尺寸。

施工人员在地面组装好钢梁后，通过吊装设备将其吊装到指定位置，最后进行固定和连接。

1.1.2 方案二：预制构件安装
预制构件安装是一种快速、高效的钢结构厂房安装方式，适用于厂房规模较大的情况。

在此方案中，预制构件在工厂内提前加工好，包括梁柱、墙板等构件。

施工现场只需要将预制构件按照设计图纸进行组装和连接，可以大大缩短安装周期，提高施工效率。

综上所述，钢结构厂房安装方案有多种选择，可以根据建筑规模、施工周期和预算等因素来选择最适合的方案。

在施工过程中，要严格按照设计要求和施工标准进行操作，确保安装质量和安全性。

屋面钢结构安装工法-概述说明以及解释1.引言1.1 概述屋面钢结构安装工法是一种用钢材搭建和支撑屋顶的方法。

相比传统的混凝土或木结构，屋面钢结构具有更高的强度、耐久性和可持续性。

它能够提供更大的空间跨度和自由度，适用于各种建筑类型，如厂房、体育馆、商业建筑等。

屋面钢结构安装工法是基于先进的设计和施工技术，确保结构的稳定性和安全性。

本文将对屋面钢结构安装工法进行全面分析和总结。

首先，将介绍屋面钢结构的定义和特点，包括其材料选用、结构形式和优势。

其次，将探讨屋面钢结构安装的重要性，从节省时间、提高效率、降低成本和改善施工质量等方面进行阐述。

最后，将对屋面钢结构安装工法的总结进行归纳，探讨其在未来的发展趋势。

通过对屋面钢结构安装工法的深入研究，我们可以更好地了解其在建筑领域的应用前景，为工程实践提供有益的参考和指导。

同时，本文的撰写也旨在促进屋面钢结构安装工法的进一步发展，推动建筑行业向更加高效、环保和可持续的方向发展。

1.2文章结构文章结构是指文章的整体框架和组织方式，它可以帮助读者更好地理解和掌握文章的主题和内容。

在本文中，我们将按照以下结构来展开对屋面钢结构安装工法的讨论：1.2 文章结构本文将按照以下几个方面来介绍屋面钢结构安装工法：1.2.1 工程前期准备首先，介绍屋面钢结构安装工法前的工程准备工作。

这部分内容包括施工准备、材料采购、人员组织等方面的内容。

通过对工程前期准备的介绍，读者可以了解到屋面钢结构安装工法的前期工作有哪些，以及这些工作的重要性。

1.2.2 屋面钢结构的基本原理在这一部分，我们将详细介绍屋面钢结构的基本原理和结构特点。

包括屋面钢结构的构造形式、材料选择、受力特点等内容。

通过对屋面钢结构的基本原理的介绍，读者可以了解到屋面钢结构安装工法的理论基础和技术要求。

1.2.3 屋面钢结构安装的步骤和方法这一部分将详细介绍屋面钢结构的安装步骤和方法。

包括钢构件的运输、临时支撑、定位安装、连接方式等内容。

钢结构墙面、屋面安装工艺1、安装放线。

由于彩色钢板屋面和墙面板是预制装配结构，故安装前的放线工作对安装起到保证作用，不可忽视。

（1）安装放线前应对安装面上的已有建筑成品进行测量，对达不到安装要求的部分提出修改。

对施工偏差作出记录，并针对偏差提出相应的安装措施。

（2）根据排板设计确定排板起始线的位置。

屋面施工中，先在檩条上标定出起点，即沿跨度方向在每个檩条上标出排板起始点，各个点的连线应与建筑物的纵轴线相垂直，而后在板的宽度方向每隔几块板继续标注一次，以限制和检查板的宽度安装偏差积累。

同样墙板安装也应用类似的方法放线，除此之外还应标定其支承面的垂直度，以保证形成墙面的垂直平面。

（3）屋面板及墙面板安装完毕后应对配件的安装作二次放线，以保证檐口线、屋脊线、窗口门口和转角线等的水平直度和垂直度。

忽视这种步骤，仅用目测和经验的方法，是达不到安装质量要求的。

2、板材吊装。

彩色钢板压型板和夹芯板的吊装方法很多，如汽车吊吊升、塔吊吊升、卷扬机吊升和人工提升等方法。

（1）塔吊、汽车吊的提升方法，多使用吊装钢梁多点提升，这种吊装法一次可提升多块板，但往往在大面积工程中提升的板材不易送到安装点，增大了屋面的长距离人工搬运，屋面上行走困难，易破坏已安装好的彩板，不能发挥大型提升吊车大吨位提升能力的特长，使用率低，机械费用高。

但是提升方便，被提升的板材不易损坏。

（2）使用卷扬机提升的方法，由于不用大型机械，设备可灵活移动到需要安装的地点，故而方便而又价低。

这种方法每次提升数量少，但是屋面运距短，是一种被经常采用的方法。

（3）使用人工提升的方法，也常用于板材不长的工程中，这种方法最方便和低价，但必须谨慎从事，否则易损伤板材，同时使用的人力较多，劳动强度大。

（4）提升特长板用以上几种方法都较困难，人们创造可钢丝滑升法，这种方法是在建筑的山墙处设若干道钢丝，钢丝上设套管，板置于钢管上，屋面上工人用绳沿钢丝拉动钢管，则特长板被提升到屋面上，而后由工人搬运到安装地点。
