电梯运行实时监控系统解决方案电梯运行实时监控系统解决方案目录1.系统概述2.面向用户3.系统结构4.系统功能5.业务功能5.1 电梯运行数据采集系统概述：电梯运行实时监控系统是一种用于对电梯运行状态进行实时监测和管理的解决方案。
该系统主要由硬件设备和软件系统组成，能够实时采集电梯运行数据，并通过网络传输到后台管理系统进行处理。
面向用户：该系统主要面向电梯运营企业和物业管理公司，能够提高电梯运行的安全性和可靠性，同时提高企业的管理效率，降低运营成本。
系统结构：该系统主要由电梯上装的传感器、数据采集器、无线通信模块、后台管理系统等组成。
传感器能够实时采集电梯的运行数据，数据采集器将数据进行处理后，通过无线通信模块传输到后台管理系统进行分析和管理。
系统功能：该系统主要实现以下功能：电梯运行数据的实时采集、数据传输和处理、异常报警和故障诊断、运营数据分析和报表生成等。
业务功能：电梯运行数据采集是该系统的核心功能之一，能够实时采集电梯的运行数据，包括电梯运行速度、楼层、载重等信息。
同时，该系统还能够对电梯的运行状态进行实时监测和管理，及时发现异常情况并进行处理，提高电梯的安全性和可靠性。
5.7 数据存储及处理在数据存储方面，我们采用了高效可靠的数据库系统，确保数据的安全存储和快速检索。
同时，我们也对数据进行了规范化处理，以便更好地进行统计分析和挖掘。
软件功能实现：我们的软件实现了故障报表的建立、故障的分布统计表的生成、故障分析、故障统计（可靠性指标）以及故障预警等功能。
这些功能的实现，为故障管理提供了有力的支持。
6.1 建立故障报表故障报表是故障管理的基础，通过建立故障报表，我们可以及时了解故障的发生情况，为故障分析和统计提供数据支持。
在建立故障报表时，我们采用了简洁明了的格式，方便用户查阅和填写。
6.2 建立故障的分布统计表故障的分布统计表是对故障报表的进一步汇总和分析，可以更清晰地了解故障的类型、发生频率和分布情况。

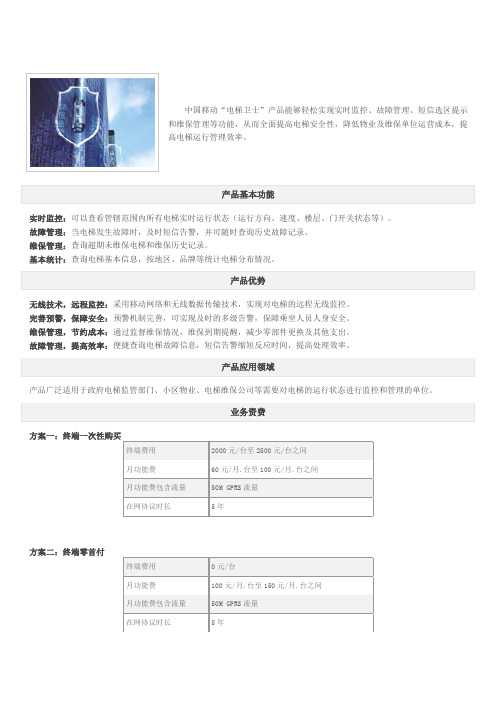

中国移动“电梯卫士”产品能够轻松实现实时监控、故障管理、短信选区提示
和维保管理等功能，从而全面提高电梯安全性，降低物业及维保单位运营成本，提
高电梯运行管理效率。
实时监控：可以查看管辖范围内所有电梯实时运行状态（运行方向、速度、楼层、门开关状态等）。
故障管理：当电梯发生故障时，及时短信告警，并可随时查询历史故障记录。
维保管理：查询超期未维保电梯和维保历史记录。
基本统计：查询电梯基本信息，按地区、品牌等统计电梯分布情况。
无线技术，远程监控：采用移动网络和无线数据传输技术，实现对电梯的远程无线监控。
完善预警，保障安全：预警机制完善，可实现及时的多级告警，保障乘坐人员人身安全。
维保管理，节约成本：通过监督维保情况，维保到期提醒，减少零部件更换及其他支出。
故障管理，提高效率：便捷查询电梯故障信息，短信告警缩短反应时间，提高处理效率。
产品广泛适用于政府电梯监管部门、小区物业、电梯维保公司等需要对电梯的运行状态进行监控和管理的单位。
方案一：终端一次性购买
终端费用2000元/台至2500元/台之间
月功能费60元/月.台至100元/月.台之间
月功能费包含流量50M GPRS流量
在网协议时长5年
方案二：终端零首付
终端费用0元/台
月功能费100元/月.台至150元/月.台之间
月功能费包含流量50M GPRS流量
在网协议时长5年
集团客户可通过专属客户经理、客户服务热线（10086－8）、营业厅或填写需求建议等多渠道进行业务咨询、获得相关业务资料及申请办理业务。
第1篇随着城市化进程的加快，电梯已经成为现代建筑中不可或缺的垂直交通工具。
电梯的安全运行直接关系到乘客的生命财产安全，因此，电梯的监控与管理显得尤为重要。
本文将针对电梯模拟监控解决方案进行探讨，旨在为电梯安全运行提供有力保障。
一、电梯模拟监控的必要性1. 保障乘客安全电梯作为公共场所的重要交通工具，其安全运行直接关系到乘客的生命财产安全。
电梯模拟监控能够实时监测电梯运行状态，一旦发生故障或异常情况，可以迅速采取措施，确保乘客安全。
2. 提高管理效率电梯模拟监控系统能够实时收集电梯运行数据，为管理人员提供决策依据，提高管理效率。
通过分析数据，管理人员可以及时发现电梯故障隐患，提前进行维护保养，降低故障率。
3. 优化资源配置电梯模拟监控系统能够对电梯运行情况进行实时监控，根据电梯使用频率和故障率，合理调配维护资源，降低维护成本。
4. 遵守法规要求根据我国《特种设备安全法》等相关法规，电梯必须安装监控设备，并定期进行维护保养。
电梯模拟监控系统能够满足法规要求，确保电梯安全运行。
二、电梯模拟监控解决方案1. 系统架构电梯模拟监控系统采用分层分布式架构，主要包括以下层次：（1）感知层：负责采集电梯运行数据，如电梯运行状态、故障信息、乘客流量等。
（2）网络层：负责数据传输，将感知层采集到的数据传输至数据处理层。
（3）数据处理层：负责对采集到的数据进行处理、分析，生成监控报告。
（4）应用层：负责将监控报告展示给管理人员，便于管理人员进行决策。
2. 感知层感知层主要包括以下设备：（1）电梯运行监测设备：实时监测电梯运行状态，如速度、楼层、运行方向等。
（2）故障监测设备：监测电梯故障信息，如故障代码、故障时间等。
（3）乘客流量监测设备：监测电梯乘客流量，为管理人员提供参考。
（4）视频监控设备：实时监控电梯内部和外部环境，确保乘客安全。
3. 网络层网络层主要包括以下设备：（1）无线通信模块：负责将感知层采集到的数据传输至数据处理层。
电梯智慧巡检系统原理设计方案电梯智慧巡检系统是一种利用传感器和物联网技术的智能化巡检系统，用于监测和管理电梯设备的运行状态和安全性。
它通过传感器采集电梯各项数据，并将其实时传输到云平台进行分析和处理，提供实时监控和故障预警，方便维修和管理人员进行远程监控和故障处理。
以下是电梯智慧巡检系统的原理设计方案。
1. 系统架构电梯智慧巡检系统主要由传感器、数据采集模块、通信模块、云平台和终端设备组成。
传感器用于采集电梯的各项数据，包括电梯运行状态、电梯自身检测、电梯周围环境等。
通信模块负责将采集到的数据传输到数据采集模块。
数据采集模块是连接传感器和通信模块的关键组件，负责将传感器采集到的数据进行处理和存储，并将其发送到云平台进行进一步分析。
云平台是系统的核心部分，负责接收和存储来自各个电梯的数据，通过分析和处理来实现运行监控和故障预警功能。
终端设备则提供给维修和管理人员使用，用于远程监控和故障处理。
2. 关键技术（1）传感器技术电梯智慧巡检系统需要采集各项数据，包括电梯运行状态、电梯内部温度、湿度、气压等。
因此，需要选择适合的传感器进行数据采集。
（2）数据采集与处理技术数据采集模块需要实时采集传感器的数据，并进行高效处理和存储。
可以采用嵌入式系统和数据库技术来实现数据采集和处理功能。
（3）物联网通信技术通信模块需要将采集到的数据发送到云平台进行处理和分析。
可以选择使用无线通信技术（如WiFi、蓝牙、NB-IoT）或有线通信技术（如以太网、RS485）来实现数据传输。
（4）云计算和大数据分析技术云平台需要具备大数据存储和分析能力，能够高效地接收和存储大量的电梯数据，并通过数据分析算法实现实时监控和故障预警功能。
可以使用云计算和大数据分析平台来实现这一功能。
（5）终端设备与人机交互技术维修和管理人员需要通过终端设备进行远程监控和故障处理。
终端设备需要具备良好的人机交互界面，能够实时显示电梯的运行状态和故障信息，并提供相应的故障处理指导。
智慧电梯巡检系统设计方案智慧电梯巡检系统是基于互联网与物联网技术的一种新型电梯巡检管理系统，旨在提高电梯巡检的效率和质量，降低维修成本，提升电梯使用安全性。
下面是一个智慧电梯巡检系统的设计方案，共分为三个部分：用户端、云平台和电梯后台。
一、用户端设计用户端包括应用程序和终端设备。
1. 应用程序设计：（1）用户注册和登录：用户需要通过手机号码注册并登录应用程序，以便进行电梯巡检相关操作。
（2）电梯巡检任务分配：管理员可以将电梯巡检任务分配给不同的用户，任务分配可以根据电梯所在位置和用户所在位置进行智能分配。
（3）电梯巡检操作：用户可以通过应用程序查看巡检任务和巡检点，进行巡检操作。
用户需要在巡检中拍照、录音或录像，将巡检结果上传到云平台。
（4）故障报修：用户在巡检过程中如果发现电梯存在故障，可以通过应用程序进行故障报修。
2. 终端设备设计：终端设备可以是智能手机、平板电脑或者手持终端，需要有以下功能：（1）GPS定位功能：终端设备可以获取用户当前位置，以便进行任务分配和巡检点定位。
（2）摄像头和麦克风：用户可以通过终端设备拍照、录音或录像，在巡检中上传巡检结果。
（3）数据传输功能：终端设备需要通过互联网传输巡检结果到云平台。
二、云平台设计云平台是整个智慧电梯巡检系统的核心部分，主要负责任务分配、数据存储与分析等功能。
1. 前端设计：（1）任务分配：根据用户位置和电梯位置，通过算法智能分配巡检任务。
（2）巡检点管理：在云平台上进行电梯巡检点的管理，包括添加、删除、修改等操作。
（3）巡检结果展示：将巡检结果以图表的方式展示在前端，管理员可以通过图表直观地了解电梯巡检情况。
（4）故障报修管理：管理员可以在云平台上查看电梯故障报修信息，并进行相应处理。
2. 后端设计：（1）数据存储：将用户、任务和巡检结果等数据存储在云数据库中，以便后续的数据分析。
（2）数据分析：对巡检结果进行数据分析，提取巡检过程中的异常现象和故障，以便进一步改进电梯巡检管理。
移动电梯卫士系统方案青岛安捷智能科技
电梯运行的安全性、可靠性及科学化管理，不仅电梯厂家非常关注，政府主管部门、电梯的维保单位、物业单位及电梯使用者都非常关注，电梯的安全运行管理已经成为了一个不容忽视的重要问题。
目前国外大型电梯公司几乎都可以提供与自己系统配套的远程监控系统，把自己负责维修保养的电梯置于监控网络之中，但是这些系统在中国的实际应用过程中存在着很大局限性，如，不能通用（中国现有电梯有继电器控制，PLC控制、电脑板控制等），而且对网络的要求较高，产品价格也太高
各个模块简介
1) 短信告警设置
短信告警设置功能可以对系统内已经添加的电梯进行故障短信告警设置，当电梯发生故障后会第一时间通知现场负责人，若在规定时间内相关人员未作处理，系统会自动逐级将告警升级发送至相关主管和单位负责人。
维保历史查询
在此功能里可以查看维保记录
故障记录查询
此功能里可以查看管理电梯的故障记录，如果记录较多，可以使用条件检索以缩小记录范围。
资料管理模块
可以查看上级维保公司资料、编辑本公司资料、浏览本公司管理的电梯资料。
维保单位功能模块
维保单位用户可以通过登录页面登录到管理系统内部，在管理系统里可以进行资料管理、故障管理和维护管理等功能，界面如下。
可以查看本公司管理下电梯故障电梯列表、待维护电梯列表、待年检电梯列表。
资料管理功能
可以进行添加电梯资料、浏览修改电梯资料、添加下级物业公司、编辑下级物业公司资料、维护人资料管理、短信告警设置等功能。
电梯资料管理
添加电梯资料：
在添加电梯信息功能里，Sim卡号码为电梯监控终端号码，用户不能自行填写，需要管理员为您添加经过管理员授权的电梯监控终端号码。
维护人电话与负责人电话两个表单后面分别有是否短信报警选项，如果您选择了相应用户的报警号码，需要添加相应的手机号码。
编辑电梯资料：
点击“电梯资料管理”菜单下面的“编辑电梯资料”，界面与“添加电梯资料”界面相似，但为了更方便用户使用，在编辑界面下，各表单默认的值为上次添加的信息，您修改电梯档案的时候，只需要修改需要修改的选择即可，在编辑功能下，电梯号码不能选择，带红色星号的表单为必须填写的项目。
在编辑列表中，还可以删除不需要监控的电梯信息，单击删除链接，系统将给出提示，询问用户是否真正删除，以防用户误点此链接。
用户如需删除，则选择确认按钮。
系统将自动删除与此电梯相关的信息，选择取消按钮，则回到编辑列表。
物业公司资料管理
添加物业公司功能可以添加下级物业公司资料。
点击“物业公司资料管理”下的“添加物业公司”
终端功能
（1）机房部分：主要有机房终端和维保身份识别器组成。
机房终端通过短距离射频传输和较顶终端进行电梯运行数据交互，另一方面机房终端内部含有GPRS模块，负责跟服务器之间数据的交互。
将电梯数据上传至服务器，也接受服务器下发的控制命令。
维保身份识别器，记录电梯日常的保养信息。
维护开始，结束时间，维护人信息等等
（2）较顶部分：较顶部分主要有较顶采集终端和外围传感器组成。
外围的传感器采集电梯的运行信息，较顶采集终端接收这些外围传感器的信号，从而判断电梯的运行状态。
较顶终端通过短距离射频传输将电梯运行状态传至机房终端。
（3）轿厢部分：轿厢部分主要是指安装在轿厢顶部的人体感应器，人体感应器采用热释电红外传感技术，感应轿厢内是否有乘客，将轿厢内是否有人的信息无线传输给较顶采集终端。
其详细情况如下表：
终端的安装
电梯卫士终端仅适用于井道式电梯，井道式电梯的结构如下图：
电梯卫士终端的具体安装位置见下表：
电梯卫士运行模式
1)产品开发
中国移动的电梯卫士产品由中国移动全额投资建设，用户不需要投资开发系统，可以通过互联网登陆平台非常方便的进行访问，从而完成电梯的安全运行管理。
2)售前、售中和售后
系统基于移动现有的售前、售后和售中服务体系，用户使用、维护和付费极为方便。
3) 商务模式
政府主管部门可以免费使用本套系统，由物业单位或维保单位支付终端购买费用和终端的月使用费。
电梯卫士产品价格
电梯卫士综合考虑各种因素，并向当地重庆市物价局进行报备，其资费情况如下表：
电梯卫士推广方式
电梯作为一种特种设备，其安全与人们生活密切相关，各地政府极和相关部门非常关注，中国移动电梯卫士产品作为被国家质检总局评价为“第三代电梯监控产品”，其推广也得到了国家质检总局、重庆市政府、重庆市质监局、重庆各区政府和区质监局的大力支持：
1) 质检总局支持：2008年4月国家质检总局高度评价电梯卫士，并决定将重庆作为全国
试点
2) 政府政策：渝府办发〔2008〕155号《重庆市人民政府办公厅关于加快推进我市移动信
息化工程建设的通知》明确提到电梯安全监控产品的建设;
3) 地方法规：在移动
与市质监局的推动下,
重庆人大通过《重庆市特种设备安全监察条例》，规定所有电梯必须安装电梯运行管理系统；
4) 联合推广：重庆质监局及渝北区联
合发文，在渝北区全面推广电梯卫士，并于2009年4月完成，其他区域将参照该模式推广。
欢迎来电详询，，，
电梯专用技术与移动互联网技术的完美结合；
采集电脑板、变频器数据，无线远程传输，实时互联网远程监控。
物联网远程监测故障自动报警系统是面向政府电梯安全部门、电梯使用单位、电梯厂商、电梯维保公司、电梯乘坐者等推出的电梯安全信息化管理和故障快速排除、施救产品。
它通过安装在电梯外围的传感器采集电梯冲顶、蹲底、停电、关人等故障以及电梯维保信息，将数据传输到电梯卫士远程监控管理平台，实现电梯运行安全监控、故障管理、人员施救、维护管理等功能，帮助电梯安全管理部门、电梯厂商、维护单位和使用单位实现电梯安全的信息化管理。
功能特点
●利用移动通讯网的数据业务，实现电梯实时、定时数据传送的低成本电梯监视；
●任何一台上网电脑，365天、24小时、在世界各地都可以通过登录指定网址，输入授权密码成为监视中心，无需增设任何软、硬件；
●多级权限管理，厂家监视，小区监视任意设定；
●电梯故障诊断全面、准确、迅速，并可通过自动发送手机短信和网上声、光形式报警；
●系统可以实现异地参数查阅，提供调试指导；
●监视中心具有维护记录查询功能；
●监视中心具有电梯运行状态评价、预警功能；
●监视中心的数据库管理功能可提供十万台电梯的档案管理、运行记录、故障记录及维护记录的查询打印功能
市场推广情况
● 2005年立项、2007年正式推广，截止2011年底，全国已安装41000套，市场占有率90%以上；
●在全国23个省、直辖市、自治区开展了业务，建立了销售服务网络；
●多个省市如重庆、内蒙古、杭州、南京、洛阳、唐山等已立法安装电梯监控设备，蓝光电梯监控系列产品完全符合当地政府的要求；
●无论是普通电梯数据监控，还是视频监控、多媒体运营，蓝光均有稳定可靠的产品、成熟的商务模式和丰富的实际推广经验予以合作伙伴最强有力的支撑；
●北京市质监局指定电梯监控产品供应商、广州亚运会电梯安全监控设备供应商、委内瑞拉政府办公楼电梯监控产品唯一产品供应商。
主要产品市场售价
●电梯卫士（通用版）¥ 4580 （具有困人自动拨打电话、实时电梯监控、故障报警、语音媒体播放及管理等功能）
●电梯卫士（定制版）¥ 5280 （具有通用版功能，且可以实现与电梯轿内警铃按钮联动，启动远程通话）
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
