非接触式IC卡智能电梯控制系统系统方案设计书第一章电梯控制系统 (1)1 系统概述 (1)2 IC卡电梯设备的选型种类及使用方式 (1)3 系统结构及安装 (3)4 功能特点及参数 (6)5 系统软件说明 (9)2.1质量保证的原则 (10)2.2质量保证的范围 (14)2.3质量保证管理的实施方法 (14)第三章培训计划及内容 (16)第四章售后服务 (16)第五章系统（电梯）部分用户...........................错误！未定义书签。

1系统概述随着社会的进步和发展，人们的生活方式发生着深刻的变化。

城市高层建筑的兴起给人们的生活带来极大空间的享受，智能化的电梯门禁系统就是适应这一时代需求的高技术产物。

电梯门禁管理系统的使用大大提升了楼宇智能化建设和管理，同时也尽可能地减少业主防盗的忧虑。

易于与其它智能化系统组合成更强大的综合性系统，适合各种综合方式的高级管理。

邦瑞电梯门禁管理系统以非接触式卡片作为大厦进出、电梯使用的凭证。

通过IC卡管理电梯运行，可将闲杂人员阻止在电梯之外；同时，又起到了电梯省电省空耗的环保作用；也减少了出现电梯按键失灵的情况；延长了电梯使用寿命；加强了传统安全管理系统中管理的薄弱的一面；提高了物业的安全等级。

2．1I C卡电梯设备的选型种类，（本系统采用层控式）2．2使用方式1）单层住户使用电梯使用单层用户卡，用户进入电梯并在读卡器上刷卡，电梯直达该楼层或只能选择所授权的一个楼层，其他的楼层选择不了。

电梯门禁系统根据该卡片所具有到达楼层的权限，自动控制电梯开往指定楼层。

此时，电梯内其他楼层按键不受手动控制（公共层除外），限制用户到达未授权楼层或无卡非法人员使用电梯。

2）多层住户使用电梯使用多层用户卡进入电梯并在读卡器上刷卡，电梯门禁开通该卡授权楼层的所有按键权限等待用户按键，此时用户按下楼层按键后，电梯运行到达相应楼层。

按未经授权的楼层按键无效，不刷卡所有的楼层按键无效。

IC卡电梯智能控制系统解决方案一、系统简介物业管理公司或管理人员为了能对楼宇内各种人员的进出进行更有效、更安全的管理，有效的控制闲杂人员的进入，可以通过采用对电梯的合理控制实现这种功能需求。

通过采用IC卡电梯智能控制系统对电梯按键面板进行改造后，所有使用电梯的持卡人，都必须先经过系统管理员授权。

使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权才可以进入指定的区域或楼层，并且可以按照时间和次数等不通的方式进行授权管理。

未经授权，无法进入管理区域的楼层，并对重要楼层进行有效控制。

二、系统分类IC卡电梯智能控制系统从安装上可分为联网型和非联网型，联网型就是把所有电梯刷卡控制器通过布线的方式，用一条485总线连在一起，然后一直连到管理中心，通过管理中心电脑对控制器进行操作。

非联网型就是设备之间不用联网，它既保留了联网型梯控系统的全部优点，同时解决了布线所带来的难题，因为所有系统不用布线，每个电梯是一个独立的控制单元。

1、联网型梯控管理系统系统由一台电脑管理,电脑串口出来通过通讯转换器(RS232/RS485)串连每台控制主机，控制主机再与电梯内按钮相连。

但是联网型梯控管理系统由于布线麻烦，尤其在电梯井中布线，容易受到干扰而造成数据丢失现象。

另外，联网型梯控管理系统会受到485总线长度的限制，且成本较高。

2、非联网型梯控管理系统非联网型梯控管理系统采用先进的非接触式IC卡读写技术，自动控制技术，传感技术，利用计算机网络平台,对电梯使用进行全面的管理。

系统可根据使用者的权限对其可以通行的通道和有效时间进行设置,安装简单方便。

使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权可以进入指定的区域或楼层，并且可以根据时间表进行授权管理。

未经授权，无法进入管理区域的楼层，并对重要楼层进行时间段控制。

三、系统功能物业管理公司为了能对楼宇内各种人员的进出进行更有效、更安全的管理，有效的控制闲杂人员的进入，可以通过采用对电梯的合理控制实现多种功能需求。

IC卡电梯控制系统（层控）设计方案系统设计原则与依据设计原则先进性智能一卡通系统的建设要立足于当今国际先进且有发展前途并代表主流趋势的技术，由此实现的系统才可以随着未来信息技术的发展而能不断平滑升级。

如：一卡通系统中网络通讯采用国际流行的TCP/IP协议，服务器采用微软公司Win2000/NT操作系统，工作站电脑采用Win2000操作系统，数据库采用的是微软公司的Microsoft SQL Server 2000，前端应用程序使用目前最先进的Delphi开发而成。

实用性智能一卡通系统应充分理解并分析用户各项管理的模式和特点，各应用系统的开发，应做到功能完善、使用方便、科技人性化并经济合理、切合实际、运作高效。

同时可对特定需要及现场工程等的实际情况作出针对性的设计与灵活的解决方案。

安全性智能系统的设计具有高度的可靠性，产品成熟性能稳定，保证系统长时间无故障运行，即便遭遇事故造成中断后也能确保数据的准确性、完整性和一致性，并可迅速恢复正常。

系统严格控制管理员操作权限，可以采取安装防火墙、安装杀毒软件、网络数据库备份等来保证数据库服务器和各工作站的安全和正常运行。

可实时取消挂失卡、黑名单卡的权限，防止冒用、滥用，确保了整个系统的安全性。

扩展性一卡通系统采用插件式扩展方式，在容量和功能上不仅能满足目前用户的需求，而且由于系统的标准化和开放性兼容性使其易于扩展以保障用户今后的扩容和升级，系统可随意增加现有系统的控制设备，也可逐个增加新的子系统组成更大的一卡通系统。

系统设计依据《安全防范工程技术规范（GB50348-2004》《智能建筑设计标准（DBJ08-47-95）》《民用建筑电气设计规范（JGJ/T16-92）》《商用建筑线缆标准（EIA/TIA-569）》《电气装置安装工程施工及验收规范（GBJ23-90，92）》《智能建筑设计标准》GB/T53014-2000《电梯工程施工质量验收规范》GB/50310-2002《ISO-7816 IC卡规范》《ISO-14443非接触式IC卡规范》项目背景及需求分析（1）项目所使用电梯为日立□三菱□奥的斯□富士达□通力□迅达□蒂森□以及梯型（2）共有2电梯需要控制。

电梯IC卡控制系统技术方案一、电梯IC卡智能管理系统简介（一）、系统组成本系统由5部分组成：管理软件、写卡器、非接触式IC卡、读卡器、控制器。

(二)、系统功能1、管理功能电梯IC卡安全管理系统极大地方便了物业公司对电梯的管理，素有“物业管理好帮手”的美称。

它将低效率的被动收费变为主动交费，从根本上解决了物业收费难的问题。

(1)、所有IC卡必须先经过系统管理员授权或充值才可使用；系统设置时，管理人员记录持卡人的个人资料，设置持卡人进出各楼层的权限，和进出各楼层的有效时段，设置用卡进出楼层（可按时段设置，如某个/几个楼层在特定时段保持通行状态，或某个/几个楼层在某一时段只凭卡进入等），IC卡可设置成收费或不收费，设置成收费后，使用IC卡前，必须在卡中预存入一定的金额，方可刷卡乘梯，卡中金额不足时刷卡无效。

(2)、可根据需要随意设定IC卡权限；IC卡可以设定全层卡和单层权限卡，用户可根据需要设置到某一个楼层或多个楼层。

A、单层卡功能：用户刷卡乘梯时，可以实现刷卡直达指定某一楼层而无需手动选择。

B、多层卡功能：用户使用卡时，有多个楼层可供选择，可以选择到达目标楼层。

（3）、乘梯时需先刷卡后使用，无卡或无权限人员无法使用电梯，可有效节能，同时也间接保障了住户的人身和财产安全。

（A）刷卡直达所在楼层，无卡人员即使进入电梯，按钮也无效，控制了闲杂人员随意乘梯，从而节约大量电费。

（B）有效地控制了外来人员（无卡或无权限人员）的随意进出，从而保证业主的人身财产安全。

（4）、用户刷卡呼梯时，轿箱内的IC卡主控制器将根据IC卡中已设置的授权楼层信息直接导通相应楼层按钮，其他楼层按钮无效，能有效地防止儿童在电梯内玩耍、嬉戏、追逐、打闹，增强安全管理；（5）、独有的黑名单锁定功能，防止卡片遗失后被他人非法使用；IC卡一旦遗失，可立即到管理中心挂失，则原卡失效，待用户重新办卡使用。

这样就屏蔽了其他非法人员的使用。

（6）、具有时间设定功能。

汉军智能化IC卡电梯层控控制系统方案设计书系统硬件功能特点及参数基本功能➢能自动识别IC卡的类别和权限，防止无卡人员非法使用电梯➢电梯控制器一旦有硬件和软件故障，可立即使电梯自动恢复为原来无控制状态，用户可按选层钮乘梯➢与电梯的消防紧急开关实现联动的功能管理功能➢系统管理：设置系统管理人员和操作人员权限。

➢发卡管理：IC卡初始化、换卡、补卡、黑名单、挂失等。

➢权限设置：设置持卡人楼层权限。

➢时段设置：时间、日期、节假日等进出电梯许可权设置➢电梯开放使用时段：按时段切换到非IC卡控制状态➢楼层开放时段、某个IC卡的有效时段记录功能➢控制器记录每次操作（包括卡号、刷卡时间、登记楼层等信息）➢该记录可通过采集器或联网在管理中心计算机上读出，并可按时间、电梯号、特定持卡人等进行检索查询，并自动生成各种综合管理报表扩展功能➢支持消防联动、BA联动；➢更多的根据客户要求制定个性化系统功能扩展；➢采用真正的标准非接触式 IC卡，可与停车场、会所消费、门禁考勤等系统共用一张IC卡。

系统特点➢IC卡电梯控制器与电梯本身系统采用无源触点连接，两者完全隔离，保证两者运行互不干扰。

➢时间段管理：灵活设置刷卡使用时段（即IC卡控制时段）和不刷卡使用时段（即开放使用时段），可针对楼栋、电梯号、某个电梯楼层进行个性化设置，二者功能过时间段后会自动转换。

➢刷卡直达：刷卡直接登记，无需按键，彰显智能，卡片内只有一个楼层权限的用户，可以实现刷卡直达功能。

系统使用模式1、对于业主：业主在侯梯厅通道闸处刷卡，开放通道闸的同时自动开放电梯相应的权限。

（需要电梯公司提供相关配合）2、管理人员：可配置1张可到所有（或部分）楼层的卡，进梯刷卡后，再按某楼层键，即可。

3、对于访客：来访人员登记后，⑴通过大堂发放临时访客卡；⑵由工作人员刷物管人员授权4、特殊情况：由于IC卡系统可实现与消防信号的联动，故启动消防信号后，电梯自动不受IC卡控制，以确保电梯在紧急情况下的紧急使用。

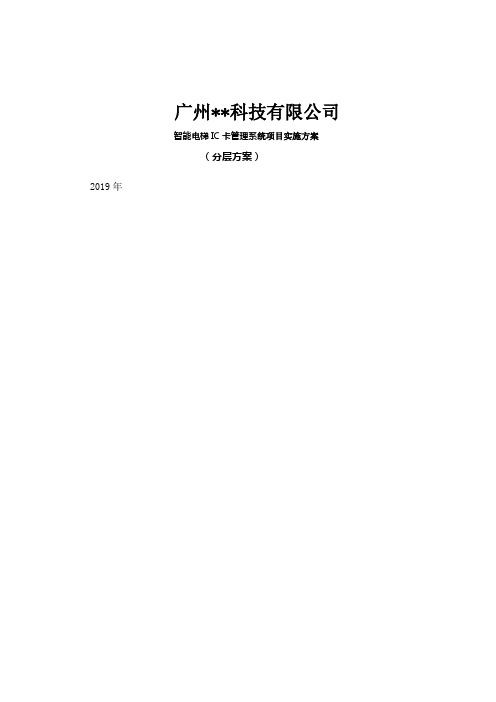

广州**科技有限公司智能电梯IC卡管理系统项目实施方案（分层方案）2019年一、项目描述本项目共有电梯1部，按电梯层站结构需要用智能电梯IC卡内选层分层控制器1套..要求：加装“电梯IC卡智能管理系统”后，实现电梯分层控制，业主刷卡后可到达指定授权楼层，无卡人员无法启用电梯，是大多数客户的推荐标准配置，从而提升社区品质，为业主带来更安全的居住环境和更智能化的生活体验。

此系统具有很好的扩展性，在为业主带来更为尊贵的生活享受的同时，可以与物业管理无缝链接，为物业管理带来极大的方便二、项目报价配置明细表注：1、此价格为税前价（普票3%）；增值税（13%）不包含运费及安装；如需上门安装每台收取200元(省内)安装费用。

2、“超级管理卡”为电梯IC卡系统开关卡，通过刷卡即可实现电梯IC卡管理系统的开闭。

3、系统控制器提供六年的免费质保，终身维修产品。

项目实施后相关费用预估1、节约电费按15KW电梯的电机功率计算，每天能够节省0.5个小时（最保守方式计算）的电梯运行，那么每天就可以节省7.5度的电费。

按0.8元/度的标准计算：7.5×0.8=6元/天，单台电梯一年节省6元×365天=2190元。

2、节省电梯维修费可延长维修周期，根据维修情况，可节约维修费用至少1/3以上。

3、减少人工费由于加装系统后，小区更加安全，用户乘梯的有序性增强，不存在闲杂人员，减轻了保安人员的巡查次数和保洁人员的劳动强度以及物业收费人员的工作难度，可适当缩减管理人员，从而降低管理成本。

例如：减少一名工作人员，一年至少可节省2万余元工资支出。

4、收取卡押金在给业主发卡的时候采取收取押金的方式，收取每张卡10～20元的押金，据实际操作经验，平均每户需要3～5张的卡，这样，收取的押金就可以抵消甚至超出系统投资支出。

这样，不仅可以轻松收回投资成本，而且还有结余。

5、闲杂人员用梯收费可根据实际情况，对临时用梯人员、外来人员、租房户等等发放临时卡，收取电梯使用费。

非接触式IC卡层控电梯控制系统功能介绍一、系统概述IC卡层控型电梯控制系统是通过无源触点接管原电梯系统按键的智能控制系统，DAIC控制器装在轿厢顶，读卡器装在电梯轿厢内；只有通过使用IC卡才能到达要去的楼层（刷卡直达），无需按键，其它非授权用户在轿厢内无法按楼层按键，从而提高了物业管理的安全性。

同时又起到了电梯省电省空耗的环保作用，也减少了电梯按键的使用（用户刷卡后自动登记用户目的楼层，无需用户按键），从而延长了电梯使用寿命，加强了传统安全管理系统中管理的薄弱的一面，提高了物业的安全等级。

IC卡层控型电梯控制系统采用优化的设计使系统能完全在脱机下独立运行，并且系统参数设置，发卡，挂失卡都采用独有的方案实现，简便易用，无需布网络通讯线。

二、系统功能及特点1．硬件设备功能特点介绍通过楼层扩展板扩展控制楼层，1个控制器最多带16个楼层扩展板控制128个楼层。

楼层扩展灵活方便，增加楼层控制，无需要任何设置，系统自动适应，无需拨码开关等设置。

控制系统使用无源节点连接，与原电梯系统完全隔离，不会对电梯原有性能产生任何影响，当消防信号输入或者控制系统掉电时，控制系统自动脱离，电梯恢复为普通电梯正常使用。

每个用户可以设置不同权限，可以授权用户单个楼层权限、多个楼层权限，或者全部楼层权限。

时间权限设置，可设置不同用户在不同时间段内使用电梯。

IC写卡模式，发行卡片数量不受限制，系统存储1万条黑名单，1万条刷卡记录。

可通过密码乘梯，不同的密码可设置不同的楼层权限,每个控制器最多存储1万条密码。

支持收费功能,支持按次收费,卡内无钱或超过时间未延时的不允许使用电梯。

丢失卡片挂失方便灵活，无需联网，使用挂失母卡或者智能数据采集挂失，一般情况下挂失母卡能满足绝大部分情况，一次能挂失135张卡。

管理人员可以针对任何指定的楼层发行管制卡，刷管制卡后，指定的楼层键将被无条件禁用，即使刷用户卡也无法使用；再次刷管制卡后，被禁用的楼层按键又可恢复使用。

IC卡电梯智能控制系统直达到楼层方案目录1.公司简介 (3)2 何为梯控系统？ (3)3 项目背景及需求分析 (4)3.1项目背景 (4)3.2需求分析 (4)4系统主要亮点优势 (5)4.1功能全面 (5)4.2高度智能 (6)4.3提升安全防护等级 (6)4.4操作简便 (6)5.设计原则 (6)6.IC卡刷卡直达楼层系统的组成 (7)7.系统的安装及接线方法 (8)8.梯控直达楼层系统参数 (10)8.1技术参数： (10)8.2功能参数 (11)8.系统使用模式流程图 (11)9.质量保证方案及售后服务 (12)①质量保证方案及售后服务 (12)②服务机构 (13)③系统培训 (13)④售前服务 (13)⑤售中服务 (14)⑥售后服务 (14)⑦服务承诺 (14)1.公司简介沈阳百达识别技术有限公司成立于2004年。

是以梯控系统、门禁系统、出入口控制系统等“一卡通”系统设备的研发、销售于一体的专业性研发型企业。

从公司成立之日起，就以自主研发“一卡通”产品为主导，经过10年的技术沉淀与累积，以及市场运作、信息反馈，产品升级换代，如今已成为国内同业中最稳定的产品之一。

其中智能梯控管理系统（电梯门禁系统）是我公司第五代智能IC卡电梯管理控制器，已成功通过公安部检测中心检测。

强大的公司技术实力、完善的售后服务体系，给客户的后续使用及个性化服务带来了极大的便利。

全面满足了国内外各种电梯管理的各类需求。

2010年，我公司自主研发并在东北地区首家推出免布线式“IC一卡通”系统操作平台，这是真正意义上的“一卡一库一密”的一卡通系统操作平台，不仅可以实现门禁系统、远距离出入口控制系统、电梯控制等系统使用同一张IC卡，同一套管理软件平台，同一个数据库，同一个密码进行管理。

同时提高了加密性能，将射频卡“一卡通”推向了一个全新的领域。

并于2009到2014年连续六届被评为“东北安防十佳供应商”称号。

同时，我公司也是中国电梯协会会员单位，沈阳市公安局技防办会员单位，并且通过了国家电梯质量监督检验中心的认证和公安部安全与警用电子产品质量检测中心的认证。

免布线IC卡层控式梯控智能管理系统解决方案目录第一章概述 (3)第二章系统需求分析 (4)第三章系统设计目标、原则 (6)3．1 系统设计目标 (6)3．2 系统设计原则 (6)第四章系统解决方案及技术描述 (7)4．1 系统概述 (7)4．2 系统基本功能和特点 (7)4．3 系统结构 (10)4．4 卡的分类和作用 (11)第五章设备介绍 (12)5.1 JERRO20电梯控制器 (12)5.2输入端子介绍 (14)5.3 输出端子介绍 (14)5.4 动态电压保护性能 (14)5.5 网络通讯特点 (14)5.6 IC卡读写器 (15)5.7 发卡器 (15)第六章工作原理 (16)6.1 技术指标 (17)第七章售后服务 ................................................................ 错误!未定义书签。

第八章质量保证 (19)第一章概述物业管理公司或管理人员为了能对楼宇内各种人员的进出进行更有效、更安全的管理，有效的控制闲杂人员的进入，可以通过采用对电梯的合理控制实现这种功能需求，专门用于楼宇的电梯控制和集成的电梯专用控制器，具有控制电梯和收费功能。

通过采用对电梯按键面板进行改造后，所有使用电梯的持卡人，都必须先经过系统管理员授权或充值才可使用。

使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权可以进入指定的区域或楼层。

未经授权，无法进入管理区域的楼层。

控制器不管是脱机运行还是联机控制，都可记录大量的交易数据，使得电梯的所有人员进出记录都有据可寻。

基于ELSECURE-DT控制软件平台使用的一个控制模块，它与DPU系列门禁控制系统相互兼容，组成一个强大的保安系统网络，也可以独立使用来控制电梯。

可在线运行，可以单机独立运行，即使关闭PC机，也可以正常使用，确保其稳定可靠的控制功能，从而提高楼宇管理层次。

第二章系统需求分析就目前的实际情况和贵方的系统需求总结如下：（1）共有部电梯需要控制。

电梯IC卡管理系统使用手册(V3.5)目录第一章系统组成及功能介绍 (3)1.1 系统构成 (3)1.2 系统组成列表 (3)1.3 功能列表 (4)第二章控制器说明 (5)2.1 控制器参数 (5)2.2 接口说明 (5)第三章安装说明 (8)3.1 控制器接线示意图 (8)3.2 系统安装固定 (8)3.3 发卡器与计算机连接 (9)第四章调试运行 (10)4.1 通电前准备 (10)4.2 通电后检查 (10)4.3 控制器配置 (10)4.4 运行测试 (11)第五章常见问题解答 (12)附录一蜂鸣器提示音详解 (14)附录二指示灯含义详解............................................................ 错误!未定义书签。

附录三电梯编号设置方法. (15)第一章系统组成及功能介绍1.1 系统构成本系统通过对授权IC卡的管理，实现对电梯的使用者、用梯权限、电梯的运行时间、楼层开放时段等等进行管理与控制，使物业管理部门可以轻松自如地管理乘梯用户和电梯，智能电梯IC卡管理系统是一个集散式综合控制平台，组成结构如下：1）、IC卡管理中心（计算机软件）（初始登录密码为：空）2）、发卡器3）、楼层控制器（有8F、16F、32F、48F的）4）、读卡器5）、射频IC卡6）、其他附属产品等1.2 系统组成列表1.3 功能列表第二章控制器说明2.1 控制器参数内选控制器主要技术参数：1、输入电压：DC9～36V2、工作电流：<800mA3、使用环境温度：-40℃~+70℃4、使用环境相对湿度：20%~90% 不结露5、刷卡操作时间：<200毫秒6、读卡连接线最大长度：12米7、刷卡记录存储：循环存储20000条8、可管理乘梯卡数量：6万张9、黑名单：1万个10、电梯编号：1~255号自由设置11、平均无故障时间：>30000小时2.2 接口说明控制板实物图：接口说明：J1端口功能备注V+ 电源+ 直流9-30V电源输入GND 电源- 电源地P4R+ 485A 电脑连网485信号+ P4R- 485B 电脑连网485信号- GND 地电源地J2端口功能备注L4R- 485B 楼宇对讲联动信号B L4R+ 485A 楼宇对讲联动信号A GND 信号地楼宇对讲联动信号地V+ 电源输出读卡器电源输出GND 电源地读卡器地D0 数据0 读卡器数据DATA0 D1 数据1 读卡器数据DATA1 GND 地紧急按钮开关地HF 恢复紧急按钮开关输入电路切换开关，当拨到左端（ON端）时，此时启用控制电路，启用IC 卡管理功能；当拨到（OFF端）时关闭IC卡管理电路，退出IC卡管理功能，电梯可自由选层。
