暴力拆解中九单极化高频头

用中九35cm小锅看亚太5号卫星不加密的卫视三十五KU天线轻轻松松收卫星经常看到有反映找122、134、138、146这四颗卫星困难，我都感觉很奇怪，因为这些都是最好找的KU波段的卫星啊一步步跟我学三十五KU天线轻轻松松收卫星经常看到有反映找122、134、138、146这四颗卫星困难，我都感觉很奇怪，因为这些都是最好找的KU波段的卫星啊。

我平时用的是75厘米的偏馈，一锅就全办了。

为了说明找这四兄弟有多么简单，用原中九的小锅，来特意给找不到这四颗星的朋友做一个参考，没有什么技术含量，因为确实很简单。

中九一月四日加密了之后，本人用收中九的杂牌小锅0.35m小锅试收138KU的免费节目（皇视、天诚两种接收机)，首先把中九的高频头的前塑料盖小心撬开，把里面的极化片拔出来，DVB接收机本振频率设10750，下行频率12538，符号率41250，极化方式为垂直（V)，F头方向4点左右（面向天线锅），天线锅方向正南偏东30度左右，节目马上就搞出来了，有免费12套精彩汉语节目：（CCTV4,CCTV9,CCTV戏曲，北京国际，上海国际，江苏国际，湖南国际，福建国际，厦门国际，广东国际，深圳国际、香港艺华卫视）信号质量最高达到46%，F头方向（5点钟）信号质量在5-11%也可以收看。

一、寻星器材：35厘米的小偏馈、10750的单本振高频头。

二、从122开始，偏馈向正南放着，在免费机里输入122的一组参数，11727V24440,右旋用垂直，天线仰角大约50度。

慢慢向东转动天线，眼睛紧盯着屏幕，发现信号质量由1%上升时停止转动，调整仰角和极化角，事实上，122的信号足够强，您看看35的偏馈都能到多少~三、122搞定了？继续搞定134，输入一组134的参数，我用的是12275V27500，向东慢转，方法同上四、输入138的一组参数，继续啊。

我用的是12430V22425.只差4度，（12538 V 41250 湖南国际）稍稍转一下就可以了。

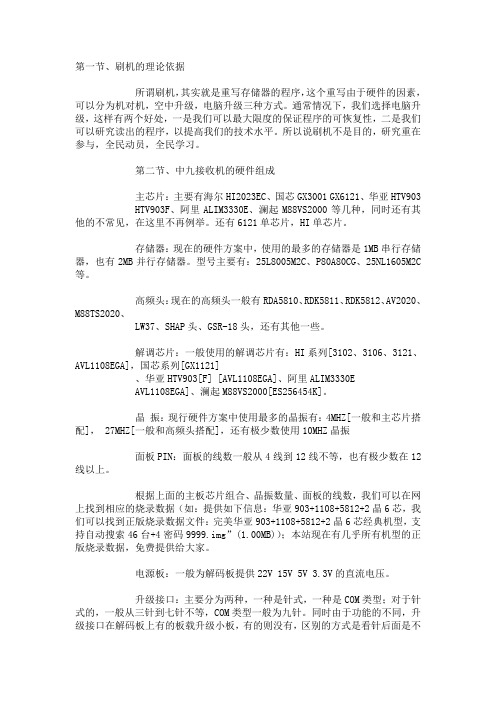

第一节、刷机的理论依据所谓刷机，其实就是重写存储器的程序，这个重写由于硬件的因素，可以分为机对机，空中升级，电脑升级三种方式。

通常情况下，我们选择电脑升级，这样有两个好处，一是我们可以最大限度的保证程序的可恢复性，二是我们可以研究读出的程序，以提高我们的技术水平。

所以说刷机不是目的，研究重在参与，全民动员，全民学习。

第二节、中九接收机的硬件组成主芯片：主要有海尔HI2023EC、国芯GX3001 GX6121、华亚HTV903 HTV903F、阿里ALIM3330E、澜起M88VS2000等几种，同时还有其他的不常见，在这里不再例举。

还有6121单芯片，HI单芯片。

存储器：现在的硬件方案中，使用的最多的存储器是1MB串行存储器，也有2MB并行存储器。

型号主要有：25L8005M2C、P80A80CG、25NL1605M2C 等。

高频头：现在的高频头一般有RDA5810、RDK5811、RDK5812、AV2020、M88TS2020、LW37、SHAP头、GSR-18头，还有其他一些。

解调芯片：一般使用的解调芯片有：HI系列[3102、3106、3121、AVL1108EGA]，国芯系列[GX1121]、华亚HTV903[F] [AVL1108EGA]、阿里ALIM3330EAVL1108EGA]、澜起M88VS2000[ES256454K]。

晶振：现行硬件方案中使用最多的晶振有：4MHZ[一般和主芯片搭配]， 27MHZ[一般和高频头搭配]，还有极少数使用10MHZ晶振面板PIN：面板的线数一般从4线到12线不等，也有极少数在12线以上。

根据上面的主板芯片组合、晶振数量、面板的线数，我们可以在网上找到相应的烧录数据（如：提供如下信息：华亚903+1108+5812+2晶6芯，我们可以找到正版烧录数据文件：完美华亚903+1108+5812+2晶6芯经典机型，支持自动搜索46台+4密码9999.img”(1.00MB)）；本站现在有几乎所有机型的正版烧录数据，免费提供给大家。

c波段高频头拆解
高频头是一种常见的电子元件，常用于无线通信设备中。

它的作用是将电信号转换成无线电波，并将其发送出去。

在C波段中，高频头扮演着重要的角色。

高频头的拆解可以揭示其内部结构和工作原理。

首先，我们来看一下高频头的外观。

它通常由一个金属外壳组成，内部有各种电子元件。

这些元件包括电路板、电感器、电容器等。

高频头的外壳通常具有一些接口，用于连接其他设备。

拆解高频头时，我们首先需要打开外壳，这可以通过拧开螺丝或者解开卡扣来实现。

一旦打开了外壳，我们就可以看到内部的电路板。

电路板上有许多小型元件，这些元件通过焊接在一起形成了一个复杂的电路。

在电路板上，我们可以看到一些重要的元件，比如射频变压器、射频滤波器和射频放大器。

这些元件是高频头能够工作的关键部分。

射频变压器负责将电信号转换成无线电波，射频滤波器用于滤除不需要的信号，而射频放大器则负责放大信号的强度。

除了这些元件，电路板上还有一些其他的元件，比如晶体管、电容器和电感器。

这些元件在高频头的工作中也起到了重要的作用。

晶体管用于放大电信号，电容器用于储存电荷，而电感器用于产生磁场。

通过拆解高频头，我们可以更好地理解其内部结构和工作原理。

这有助于我们更好地设计和制造高频头，以满足不同无线通信设备的需求。

总的来说，高频头是一种关键的电子元件，它在无线通信设备中起着重要的作用。

通过拆解高频头，我们可以深入了解其内部结构和工作原理，这对于设计和制造高质量的高频头至关重要。

希望本文能够帮助读者更好地理解和应用高频头。

c波段高频头拆解
拆卸C波段高频头的方法如下：
1.观察高频头侧面，一般会有一个正方形突出部分，上面会写着一些高频头的参数。

2.使用小刀将正方形四周的胶水刮开，正方形的盖子就会掉下来。

3.在拆下盖子后，可以看到内部结构，包括一些电子元件和线路板等。

4.拆卸时需要小心，不要损坏其他电子元件和线路板。

5.完成拆卸后，可以将新的高频头进行替换或进行维修。

需要注意的是，如果高频头损坏严重或无法修复，建议更换新的高频头。

同时，在拆卸过程中要小心，避免损坏其他电子元件或线路板。

拔掉高频头极化片的方法解决小海尔正常收看46+4的问题。

一、如何拔掉
从锅上取下高频头，用一字小螺丝刀或其它工具轻撬接口一周，盖子即可拿下。

可以看到里面有一片斜放着的塑料片，还有一针探针，除此之外没有其它东西，此即所谓的极化片。

用老虎钳轻轻夹住，向外拉即可拉出。

二、测试结果
1、直接拿掉
拿掉后重新搜索，在确保信号强度的情况下可以搜索出46+4，如果是刷的6.25后的BIN，则音视台标全对应；如果在处理之前信号不能确保有70-80%左右，则拿掉后信号减弱为45%以下，重新搜索可能搜索到46+4，但部分台很卡或没信号；
2、调换90度
转换90度角度插入，重新搜索，则可能收到信号强度不变的30+4，因为转换后变右旋，本身在左旋的16个台，即正常收看的CCTV-1至天津收视频段无信号。

3、增强信号的方法
既然极化片本身就是一个塑料片，能否直接找一V型塑料片放入，则左、右旋信号都有保证？待测试。

已经有人试过了，直接再找一工程塑料片，90度卡在原极化片上，就成了双极化片，信号质量大大增强。

可用的材质：光盘盒、软盘盒等塑料盒效果较佳，据说放在右旋位置，增强右旋信号，因是透明的又对左旋信号影响不大。

几种Ku天线高频头的电气性能与适用卫星参数（上）对于接受卫星电视的Ku波段信号，一般是指其频率波长在12GHz-48GHz间的无线电波，由于Ku波段的频率为C波段频率的3倍，而波长则是C波段4GHz波长的1／3，所以我们在接收卫星，Ku 波段电视节目时，其采用的卫星天线口径相应都比较小，主要是因为Ku波段的波长比较短，在天线口径效率和增益相同的条件下，Ku波段使用的卫星天线口径，仅仅是C波段天线口径的1／3，从而大大降低了卫星天线的实际使用成本。

用于Ku波段卫星信号接收的各类型高频头，主要有单本振和双本振二大类型，单本振高频头是一种固定式单一本振频率，一般我们常用的频率有9750 MHz、10600 MHz、10750 MHz、11250：MHz、11300 MHz等。

而内设置两个本振频率的又称之双本振高频头，这种双本振单输出高频头．的频率，较常见的有9.75／10.60GHz、9.75／10.75GHz两个本振频率。

双本振高频头的腔体内部结构，同时设有两个互相垂直的探针，分别接收水平(H)和垂直Ⅳ)两种卫星信号源，其中还设有一个横棒(隔离针)，作用是起到极化隔离。

同时双本振单输出高频头内置还设有0／22kHz切换电路。

可以通过卫星接收机输出的0／22kHz脉冲信号，分别可选择其低、高本振频率，并还可采用卫星接收机的13V／18V切换电压进行切换，选择水平或垂直极化的卫星信号，从而实现Ku波段卫星电视节目的全频带接收，当然Ku波段高频头的输出端口，也分别设有单输出、双输出、多输出等几种形式的类型。

1．百昌Ku-22J双本振单输出Ku高频头KL-22J Ku波段双极化单输出高频头，可以接收12．25GHz~12．75GHz的宽频带卫星信号，其本振频率是11300MHz。

高频头采用双极性馈源一体化设计，具备低噪声系数和低相位噪声性能，对于数字压缩卫星信号有着良好的接收功能。

这种型号的高频头可适用接收的卫星主要有，90.0?E Ku雅玛尔102／201，91.5?E Ku马星3号／3a，95.0?E Ku新天6号，96.5?E Ku(俄)快车AM33，132.0?E Ku越星1号，140.0?E Ku(俄)快车AM3，134亚太1号，138?E数码天空等Ku波段的卫星电视节目。

原极化片不动，找1片厚度相当2厘米宽，高6厘米塑料片，当中开一条，两毫米宽，高4.5厘米，然后把新制作好的极化片和原极化片夹角90度插入高频头极化腔。

用原密码自动搜索就能恢复46台。

以上是对单极化的高频头而言，双极化的高频头就不必改了。

方法一，最佳方法。

用的最多的，去除极化片。

这也是最简单的方法了，如果你确定你机子和我一样无切换电路，只有右旋电路。

并且不想换机子，那只有用此方法了。

有一点，如果你机子的信号低于50%，麻烦你先把信号调到最好，再去除极化片。

因为一般去除极化片，信号至少骤降20%左右。

这样低于国芯山鸡30%的门槛就会出现图像马赛克了。

拔出极化片可以将左右旋信号控制在35%-40%左右。

至少可以看30个台。

其中第20频点，12100只能达到25%左右，不稳定，无法过门槛。

导致16台无法收看。

可能锅大点要好点，如果可以请使用45或60甚至更大的锅！ G p l实验小海尔去除极化片也只能看30台（该机有切换电路，可能信号太差原因，也可能是要更换双极化高频头； kVqRl%/3Tb实验6121（002）最新bin系列机子，去除极化片搜索，反复重启，不知何故，旋转极化片90°后不再反复重启，当然如果不改极化片也不会反复搜索重启。

可能和极化片有关。

当然002的机子信号非常的好。

要比3001的信号高10%以上。

达到60-70%左右，不知何故。

\*wQ%_N5其他机子请大家回帖，方便其他人，谢谢！ F m{/&U^方法二，极化片旋转90°，也就是把极化片放在预留的和原来左旋垂直的位置（高频头内有预留缺口）。

此种发放可以收到30个台，当然这个30台全部是右旋的。

如果你不想看前面中央的几个频道，你可以使用这个方法，我遇到几个朋友，非要看东方卫视，那么只能用这个方法了。

信号可以和原来左旋极化片一样，50%以上。

请其他机型实验。

好用的请回帖！ >`0l"K<方法三，极化片改造十字架法。

中星九号卫星⼩锅收不到电视节⽬？我来教你如何转收亚太五号中九卫星转星到亚太五号安装说明：亚太五号卫星，在东经138⽅向上，⽅向正南偏东。

⽬前有22套国内卫视+1套港台卫视，共计23套免费节⽬。

以中九卫星为基准，往东⾯⼤约转138-92.2=45.8度。

以中星6B为基准，往东⾯⼤约转138-115.5=22.5度。

中九卫星要想成功转星到亚太五号，前提条件必须中九机器是双模的，才能从“ABS模式”（中九模式）切换到“DVB模式”。

⾼频头和锅都不必更换，只需简单的调试即可收看到亚太五号上的23套免费节⽬。

下⾯以双模机《⼩霸王》为例，介绍⼀下如何切换到“DVB模式”。

具体操作⽅法：1、遥控器按蓝⾊键，这时候屏幕应该出现“频道信息”⽅框。

2、遥控器按红⾊键四次，这时候屏幕应该出现问你是否切换到“DVB模式”字样的⽅框。

3、遥控器左右选择光标到“确认”上，按确认键。

这时，机器应该⾃动重启，进⼊“DVB模式”⼯作状态。

机器调到“DVB模式”后就可以转星了，具体操作步骤：⼀、机器参数调整⽅法：按菜单键，进⼊系统设置，修改卫星，修改本振频率为10750，下⾏频率改为12537，极化为垂直（V），符号率为41248。

⼆、接收锅调仰⾓的⽅法：以中九为基准，后部伸缩杆缩短三公分左右。

三、⾼频头调试⽅法：拔掉⾼频头⾥⾯的极化⽚，原中九卫星是F头垂直朝下的，指向6点钟⽅向。

操作者站在中九锅的正⾯（前⾯），逆时针旋转⾼频头30度左右，让F头指向5点钟⽅向即可。

四：锅的⽅向调整：以中九卫星为基准，往东⾯转45度左右。

以上就绪后，就可以细调卫星锅的⽅向和仰⾓了，信号质量⼀般到70以上为佳。

高频头的分类和使用高频头也就是低噪声降频器（LBN），内部结构一般由低噪声前端放大、极化信号切换、本振混频电路和中频放大这四个单元组成，作用是把卫星传送下来的微弱信号经过放大和下变频，把C波段信号3.4GHz---4.2GHz，Ku波段信号11.7GHz---12.7GHz变为950MHz---2150MHz的中频信号，再经过同轴电缆传输给卫星接收机，说白了就是信号的一个处理、中转站。

高频头按极化、本振和输出特性可分为以下五种，分别是：①单极化、单本振、单输出高频头；②双极化、单本振、单输出高频头；③双极化、单本振、双输出高频头；④双极化、双本振、单输出高频头；⑤双极化、双本振、双输出高频头。

先说下两个重要的概念极化和本振：极化：电磁波的极化特性和电磁波电场矢量的大小和方向有关，可分为线极化波，圆极化波和椭圆极化波，线极化波又分为水平极化和垂直极化波，圆极化波又分为左旋圆极化和右旋圆极化波。

在单极化高频头中只有一根探针（垂直或水平，也称振子）用于接收信号，这种高频头只能接收一个极化方向的信号，如果要接收另一极化方向的信号，就要旋转高频头进行调整。

双极化高频头中有两根探针（一个垂直探针，一个水平探针，两者呈90度），可接收垂直极化信号和水平极化信号，和地面垂直的那根探针是垂直极化振子，接收垂直极化波；和地面平行的那根探针是水平极化振子，接收水平极化波；但大多时候振子并不是完全垂直或平行于地面，总存在一定的夹角，这个夹角叫做极化角；除非天线和卫星在同一经度上，也就是当极化角为零时振子才完全垂直或平行于地面。

本振频率：也就是高频头自身所产生的一个频率，C波段高频头本振频率一般为单本振的5150MHz或双本振的5150MHz和5750MHz两种；Ku波段本振较多，有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、11.30GHz等。

了解本振频率很重要，因为卫星下行频率与本振频率混频后所产生的中频信号必需在接收机输入频率950MHz---2150MHz之内，否则接收机会收不到。
