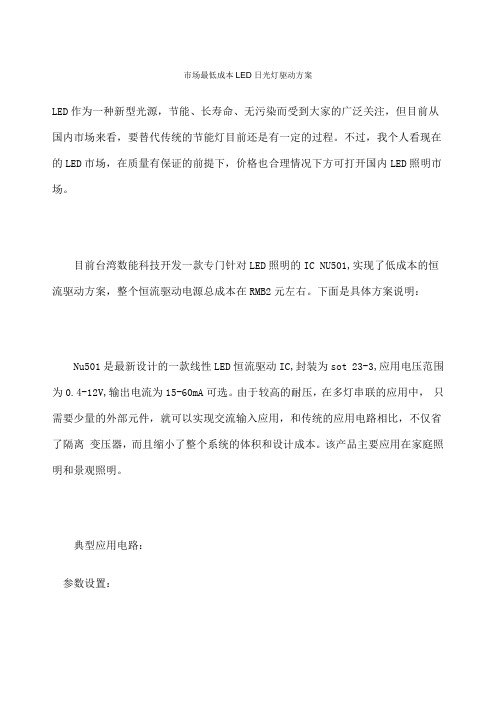

市场最低成本LED日光灯驱动方案LED作为一种新型光源，节能、长寿命、无污染而受到大家的广泛关注，但目前从国内市场来看，要替代传统的节能灯目前还是有一定的过程。
不过，我个人看现在的LED市场，在质量有保证的前提下，价格也合理情况下方可打开国内LED照明市场。
目前台湾数能科技开发一款专门针对LED照明的IC NU501,实现了低成本的恒流驱动方案，整个恒流驱动电源总成本在RMB2元左右。
下面是具体方案说明：Nu501是最新设计的一款线性LED恒流驱动IC,封装为sot 23-3,应用电压范围为0.4-12V,输出电流为15-60mA可选。
由于较高的耐压，在多灯串联的应用中，只需要少量的外部元件，就可以实现交流输入应用，和传统的应用电路相比，不仅省了隔离变压器，而且缩小了整个系统的体积和设计成本。
该产品主要应用在家庭照明和景观照明。
典型应用电路：参数设置：1、D1~D4通过4个二极管组成整流桥，AC220V交流通过整流桥后输出DC直流。
2、C1 电容的选择电路中C1是电解电容，主要是起到一个滤波作用并可以提高效率，为保证其达到更高的效率，最好选用10UF以上，因220V交流整流后是311V的直流，估电容的耐压值要300V以上。
3、电路中的MOS开关管主要是承担压降，比如电路中串75颗LED灯珠，这样的话，MOS管上所要承担的压降大概在70V左右，所以这样一来它的发热量会比较大，需加散热片进行热处理，为了减少散热量，同样也可以通过使用更大电流的MOS 开关管。
4、NU501是15ma至60ma的定电流设计，所以在选择输出电流时，可根据自己所需要的电流大小进行选择，来达到您想要的恒流源。
测试数据：下表为150颗（75颗串联，2并）0.07W白光LED灯珠的测试数据：?以下是测试实拍数据图片图一：测试样品图二：测试样板点亮效果图三：182V交流输入后恒流后电流为0.034A图四：200V交流输入后恒流后电流为0.034A图五：220V交流输入后恒流后电流为0.034A图六：240V交流输入后恒流后电流为0.035A图七：客户使用本方案量产的LED日光灯成品深圳市诚信联科技有限公司深圳市福田区振中路华胜大厦306联系人:古小姐QQ贸易通:vmxnl。
推荐两种大功率LED室内照明驱动电路徐坚【摘要】the LED fluorescent lamp's biggest advantage is energy saving, followed by long life, but at present, the LED lighting lamps and lanterns in the family have not been widely used, high price is the main reason. This paper introduces two family LED lighting drive circuits that can be self - made or bought on the market, with quite low installation cost,which help popularize the high power LED lamps and lanterns in the family illumination areas.%LED日光灯最大优点是节能省电,其次是使用寿命长,但目前LED照明灯具在家庭中并未得到广泛应用,价格高是其主要原因.本文介绍两种家庭照明用LED驱动电路,可动手自己制作,也可在市面上买到,其制作安装成本相当低,可使大功率LED灯具在家庭照明领域得到普及推广.【期刊名称】《节能技术》【年(卷),期】2011(029)006【总页数】3页(P570-572)【关键词】大功率LED驱动电路【作者】徐坚【作者单位】黑龙江科技学院,黑龙江哈尔滨 150001【正文语种】中文【中图分类】TN7100 前言LED光源作为第四代新型节能光源，用来做各类灯具发光光源。
节能省电是LED日光灯的最大特点，将LED日光灯和荧光日光灯进行对比，标称36 W的荧光日光灯，其附加镇流器耗电8 W，工作时实际耗电44 W，光通量为420 Lm(流明)而同样规格的LED日光灯，工作的实际耗电仅为16 W，光通量为550 LM。
三种常用的LED驱动电源电路图详解展开全文LED电源有很多种类，各类电源的质量、价格差异非常大，这也是影响产品质量及价格的重要因素之一。
LED驱动电源通常可以分为三大类，一是开关恒流源，二是线性IC电源，三是阻容降压电源。
1、开关恒流源采用变压器将高压变为低压，并进行整流滤波，以便输出稳定的低压直流电。
开关恒流源又分隔离式电源和非隔离式电源，隔离是指输出高低电压隔离，安全性非常高，所以对外壳绝缘性要求不高。
非隔离安全性稍差，但成本也相对低，传统节能灯就是采用非隔离电源，采用绝缘塑料外壳防护。
开关电源的安全性相对较高(一般是输出低压)，性能稳定，缺点是电路复杂、价格较高。
开关电源技术成熟，性能稳定，是目前LED照明的主流电源。
图1：开关恒流隔离式日光灯管电源图2：开关恒流隔离电源原理图图3：开关恒流源电源图4：开关恒流非隔离电源原理图。
2、线性IC电源采用一个IC或多个IC来分配电压，电子元器件种类少，功率因数、电源效率非常高，不需要电解电容，寿命长，成本低。
缺点是输出高压非隔离，有频闪，要求外壳做好防触电隔离保护。
市面上宣称无(去)电解电容，超长寿命的，均是采用线性IC电源。
IC驱电源具有高可靠性，高效率低成本优势，是未来理想的LED驱动电源。
图5：线性IC电源图6：线性IC电源原理图3、阻容降压电源采用一个电容通过其充放电来提供驱动电流，电路简单，成本低，但性能差，稳定性差，在电网电压波动时及容易烧坏LED，同时输出高压非隔离，要求绝缘防护外壳。
功率因数低，寿命短，一般只适于经济型小功率产品(5W以内)。
功率高的产品，输出电流大，电容不能提供大电流，否则容易烧坏，另外国家对高功率灯具的功率因数有要求，即7W以上的功率因数要求大于0.7，但是阻容降压电源远远达不到(一般在0.2-0.3之间)，所以高功率产品不宜采用阻容降压电源。
市场上，要求不高的低端型的产品，几乎全部是采用阻容降压电源，另外，一些高功率的便宜的低端产品，也是采用阻容降压电源。
低压恒流LED驱动电路是一种常用于LED照明应用的电路，其主要功能是为LED提供稳定的电流，以确保其正常工作和长寿命。
本文将详细介绍低压恒流LED驱动电路的原理。
1. 引言低压恒流LED驱动电路是一种特殊的电源电路，它能够根据LED 的特性，确保LED工作在恒定的电流下，使其亮度和颜色保持稳定，同时延长LED的使用寿命。
2. LED的基本特性LED（Light Emitting Diode）是一种半导体器件，具有发光的特性。
LED的工作电压一般在2V-4V之间，而其亮度则与电流成正比关系。
此外，LED对电压的变化非常敏感，稍微超过额定电压，就可能导致LED的损坏。
3. 低压恒流LED驱动电路的组成低压恒流LED驱动电路主要由恒流源、电流反馈控制回路和输出级组成。
3.1 恒流源恒流源是低压恒流LED驱动电路的核心部分，其作用是提供稳定的电流给LED。
常用的恒流源包括电流源芯片、线性稳压器、开关稳压器等。
其中，线性稳压器是一种常见的恒流源，其工作原理是通过调节管脚上的电压来控制输出电流。
3.2 电流反馈控制回路电流反馈控制回路用于检测LED的电流，并将检测到的电流信号反馈给恒流源，以实现恒流输出。
通常，电流反馈控制回路由电流采样电阻和运算放大器组成。
电流采样电阻通过串联在LED电路中，将LED的电流转换为电压信号，然后该信号经过运算放大器放大后反馈给恒流源进行调整。
3.3 输出级输出级是将恒流源输出的电流转换为适合LED工作的电压的部分。
输出级通常由电容、电感和驱动晶体管等元件组成。
其中，电容和电感用于实现对输出电压的滤波和稳定，而驱动晶体管则用于开关控制，使得输出电流能够流过LED。
4. 工作原理低压恒流LED驱动电路的工作原理如下：当输入电源接通时，恒流源开始工作，根据电流反馈控制回路中的反馈信号，调节输出电流的大小。
电流反馈控制回路通过对电流采样电阻上的电压进行采样，然后将采样到的电压信号放大后反馈给恒流源，以实现对输出电流的精确控制。

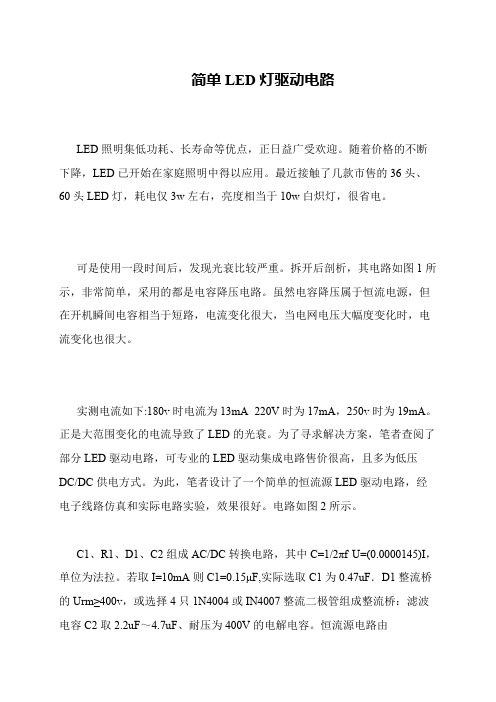

简单LED灯驱动电路
LED照明集低功耗、长寿命等优点，正日益广受欢迎。
随着价格的不断下降，LED已开始在家庭照明中得以应用。
最近接触了几款市售的36头、60头LED灯，耗电仅3w左右，亮度相当于10w白炽灯，很省电。
可是使用一段时间后，发现光衰比较严重。
拆开后剖析，其电路如图1所示，非常简单，采用的都是电容降压电路。
虽然电容降压属于恒流电源，但在开机瞬间电容相当于短路，电流变化很大，当电网电压大幅度变化时，电流变化也很大。
实测电流如下:180v时电流为13mA 220V时为17mA，250v时为19mA。
正是大范围变化的电流导致了LED的光衰。
为了寻求解决方案，笔者查阅了部分LED驱动电路，可专业的LED驱动集成电路售价很高，且多为低压DC/DC供电方式。
为此，笔者设计了一个简单的恒流源LED驱动电路，经电子线路仿真和实际电路实验，效果很好。
电路如图2所示。
C1、R1、D1、C2组成AC/DC转换电路，其中C=1/2πf U=(0.0000145)I，单位为法拉。
若取I=10mA则C1=0.15μF,实际选取C1为0.47uF．D1整流桥的Urm≥400v，或选择4只1N4004或IN4007整流二极管组成整流桥：滤波电容C2取2.2uF～4.7uF、耐压为400V的电解电容。
恒流源电路由。

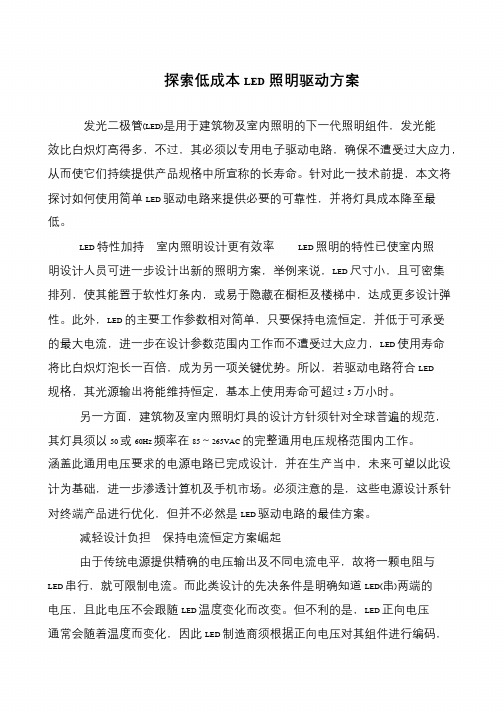

探索低成本LED照明驱动方案发光二极管(LED)是用于建筑物及室内照明的下一代照明组件，发光能效比白炽灯高得多，不过，其必须以专用电子驱动电路，确保不遭受过大应力，从而使它们持续提供产品规格中所宣称的长寿命。
针对此一技术前提，本文将探讨如何使用简单LED 驱动电路来提供必要的可靠性，并将灯具成本降至最低。
LED 特性加持室内照明设计更有效率LED 照明的特性已使室内照明设计人员可进一步设计出新的照明方案，举例来说，LED 尺寸小，且可密集排列，使其能置于软性灯条内，或易于隐藏在橱柜及楼梯中，达成更多设计弹性。
此外，LED 的主要工作参数相对简单，只要保持电流恒定，并低于可承受的最大电流，进一步在设计参数范围内工作而不遭受过大应力，LED 使用寿命将比白炽灯泡长一百倍，成为另一项关键优势。
所以，若驱动电路符合LED规格，其光源输出将能维持恒定，基本上使用寿命可超过5 万小时。
另一方面，建筑物及室内照明灯具的设计方针须针对全球普遍的规范，其灯具须以50 或60Hz 频率在85～265VAC 的完整通用电压规格范围内工作。
涵盖此通用电压要求的电源电路已完成设计，并在生产当中，未来可望以此设计为基础，进一步渗透计算机及手机市场。
必须注意的是，这些电源设计系针对终端产品进行优化，但并不必然是LED 驱动电路的最佳方案。
减轻设计负担保持电流恒定方案崛起由于传统电源提供精确的电压输出及不同电流电平，故将一颗电阻与LED 串行，就可限制电流。
而此类设计的先决条件是明确知道LED(串)两端的电压，且此电压不会跟随LED 温度变化而改变。
但不利的是，LED 正向电压通常会随着温度而变化，因此LED 制造商须根据正向电压对其组件进行编码，。
